Koplampen afstellen

Mistlampen voorzijde afstellen

1. LAGE HORIZONTALE RICHTING

2. HOGE HORIZONTALE RICHTING

3. HOGE VERTICALE RICHTING (voor Europa)

4. VERTICALE RICHTING

5. LAGE VERTICALE RICHTING (voor Europa)

   LAGE & HOGE VERTICALE RICHTING (behalve Europa)

1. Pomp de banden tot de gewenste bandenspanning op en haal alle lading uit de auto behalve de bestuurder, reserveband en gereedschap.

2. Parkeer de auto op een egale ondergrond.

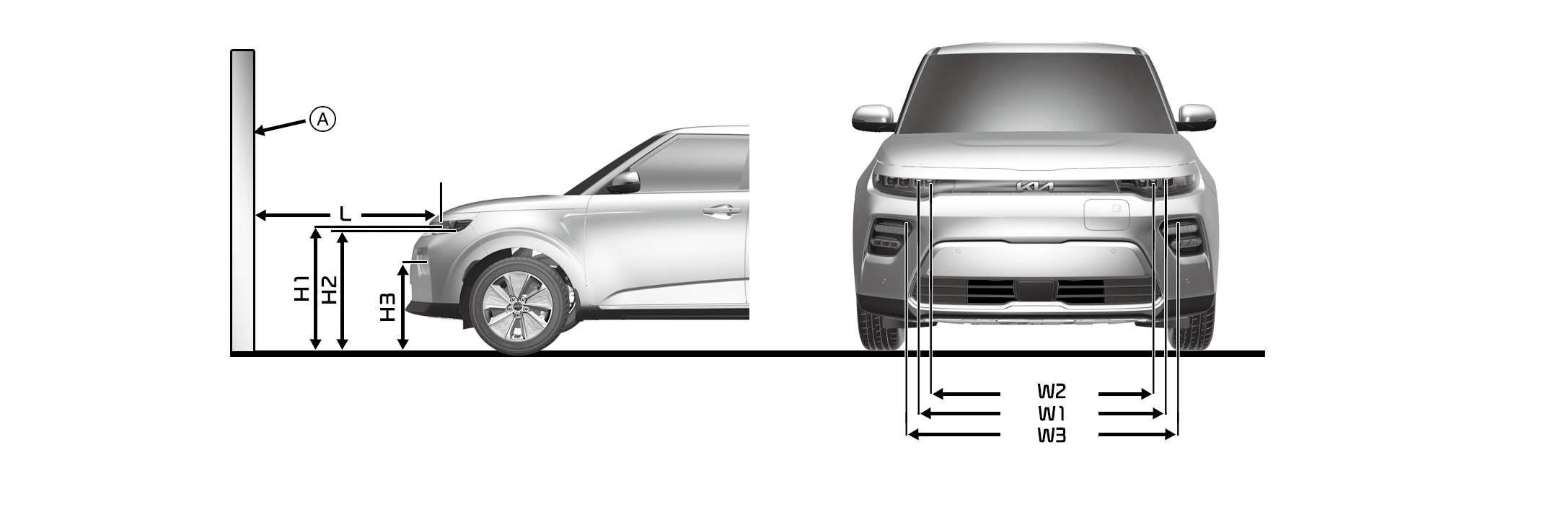

3. Teken verticale lijnen (door de middelpunten van elk van de koplampen) en een horizontale lijn (door de middelpunten van de koplampen) op het scherm.

4. Controleer of de accu voldoende geladen is, schakel de koplampen in en stel de koplampen zo af dat het helderste gedeelte van de lichtbundel op de horizontale en verticale lijnen valt.

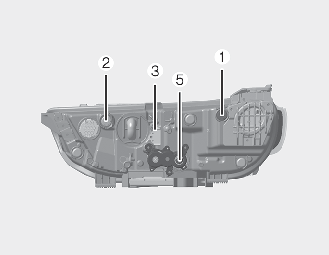

5. Draai de schroevendraaier (1) rechtsom of linksom om de dim- en grootlichtbundel naar links of rechts te verstellen. Draai de schroevendraaier (2) rechtsom of linksom om de dim- of grootlichtbundel omhoog of omlaag te verstellen.

Mistlampen voorzijde afstellen

De mistlampen aan de voorzijde kunnen op dezelfde manier worden afgesteld als de koplampen.

Stel de mistlampen aan de voorzijde af bij een voldoende geladen accu en normaal functionerende lampen.

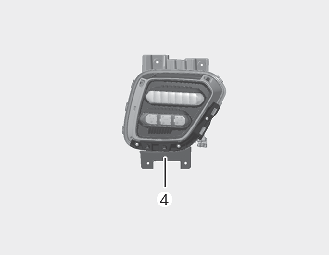

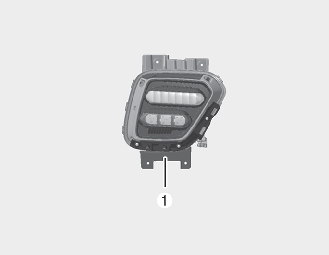

Draai de schroevendraaier rechtsom of linksom om de mistlamp voor omhoog of omlaag te verstellen.

Afstelpunt

* A: Scherm

Koplamp dimlicht (stuur links)

Op basis van 10m-scherm

A: As van auto

B: Verticale lijn door middelpunt van linker koplamp

C: Verticale lijn door middelpunt van rechter koplamp

D: Horizontale lijn door middelpunt van koplamp

E: Grond

F: Knik

1. Zet het dimlicht aan zonder de bestuurder in de auto.

2. De begrenzingslijn moet worden geprojecteerd op de plaats van de begrenzingslijn in de afbeelding.

3. Bij het afstellen van het dimlicht, stelt u eerst horizontaal af en vervolgens verticaal.

4. Als het voertuig is uitgerust met een schakelaar om de koplampen af te stellen, stelt u de schakelaar ervan in op stand 0.

Dimlicht koplamp (stuur rechts)

Op basis van 10m-scherm

A: As van auto

B: Verticale lijn door middelpunt van linker koplamp

C: Verticale lijn door middelpunt van rechter koplamp

D: Horizontale lijn door middelpunt van koplamp

E: Grond

F: Knik

1. Zet het dimlicht aan zonder de bestuurder in de auto.

2. De begrenzingslijn moet worden geprojecteerd op de plaats van de begrenzingslijn in de afbeelding.

3. Bij het afstellen van het dimlicht, stelt u eerst horizontaal af en vervolgens verticaal.

4. Als het voertuig is uitgerust met een schakelaar om de koplampen af te stellen, stelt u de schakelaar ervan in op stand 0.

Mistlamp voorzijde

Op basis van 10m-scherm

A: As van auto

B: Verticale lijn door middelpunt van linker mistlamp

C: Verticale lijn door middelpunt van rechter mistlamp

D: Horizontale lijn door middelpunt van mistlamp

E: Grond

F: Knik

G: Bovengrens

1. Schakel de mistlampen aan de voorzijde in zonder de bestuurder in de auto.

2. De begrenzingslijn moet binnen het toegestane bereik (gearceerd gebied) worden geprojecteerd.
