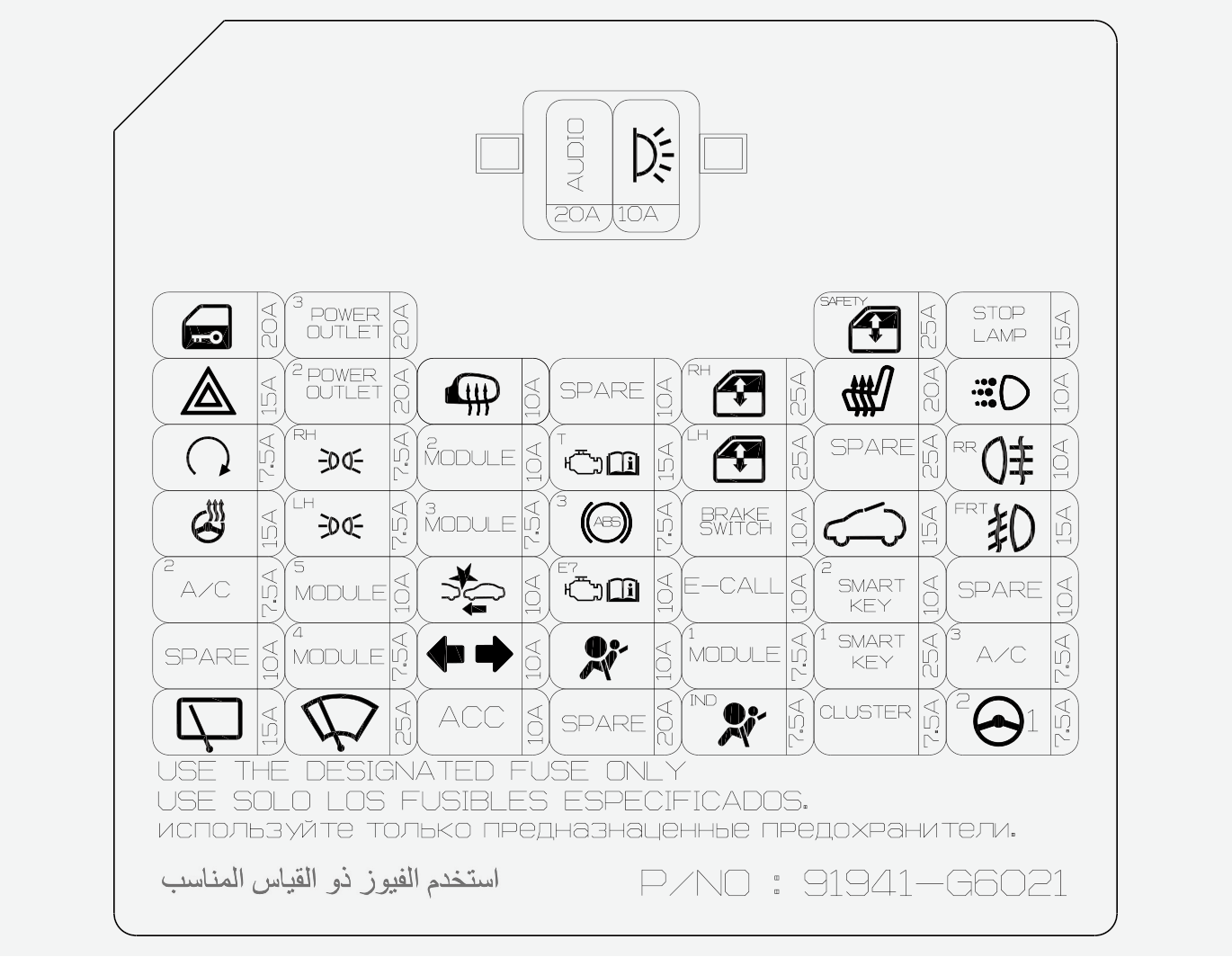

Audio, audio/video- ja navigatsioonisüsteemi juhtplokk, madalpinge DC-DC muundur

Näidikuplokk, BCM (kere juhtmoodul)/SLM(turvavöö ja valgustuse moodul), õhukonditsioneeri juhtmoodul, MUT(mitmik-seadmetest), juhi päikesesirmi valgusti, pakiruumi valgustus, sisevalgusti/laekonsooli valgusti, välise peegli lüliti toide, fotoandur, pimenurga hoiatussüsteem

Juhiukse lukustusriiv, tagaluugi lukust avamise relee, ukse lukustamise / lukust avamise relee

Pistikupesa

Juhi aknatõstuki blokeerimise moodul.

SSEM (Stopp-signaali elektrooniline moodul)

BCM (kere juhtmoodul), ohulüliti

Sigaretisüütaja

Välise peegli soojendus, ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul), õhukonditsioneeri juhtmoodul

-

Elektrilise akna pealüliti, reisijate elektrilise akna lüliti

Juhi/kaassõitja istmesoojendi moodul

DRL (päevatulede) relee

[Ilma võtmeta sisenemise süsteemita] siduri lüliti, ECM (mootori juhtmoodul), elektroonilise võtme juhtmoodul, mootoriruumi ühendusplokk (käivitusrelee), tõkestuslüliti [võtmeta sisenemise süsteemiga], valvesignalisatsiooni relee

Esituli parema käepideme poolel, tagumine kombineeritud valgusti parema käepideme poolel, valgustus(+), numbrimärgi tuli parema käepideme poolel

Konsooli lüliti, juhi/kaassõitme konsooli moodul, sisepeegel, esitule kõrguse regulaatori ajam vasaku käepideme poolel / parema käepideme poolel, MUT(mitmikseadme test), automatiseeritud manuaalkäigukasti käiguvahetuse märgutuli, e-kõne moodul, audio, audio/video- ja navigatsioonisüsteemi juhtplokk, õhukonditsioneeri juhtmoodul, madalpinge DC-DC muundur, spiraaljuhe

Mootoriruumi ühendusplokk (tagurdustule lüliti, vaakumpumba relee, tagurdustule relee), piduritule lüliti, vaakumi surve lüliti, sõiduki kiiruse andur, siduri andur, tõkestuslüliti, automatiseeritud manuaalkäigukasti käiguvahetus, automatiseeritud manuaalkäigukasti juhtmoodul

Elektrilise akna pealüliti, reisijate elektrilise akna lüliti

-

Tagumine udutuli, näidikuplokk

Spiraaljuhe (istmesoojendus)

Esituli vasaku käepideme poolel, tagumine kombineeritud valgusti vasaku käepideme poolel, numbrimärgi tuli vasaku käepideme poolel

BCM (kere juhtmoodul), armatuurlaua lüliti, pimenurga hoiatussüsteem

ABS-i (blokeerumisvastase pidurisüsteemi)/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul, diagnostika

Piduritulede lüliti, targa võtmepuldi juhtmoodul

Katuseluugi mootor

Eesmine udutuli, näidikuplokk

Õhukonditsioneeri juhtmoodul, topelt-rõhulüliti, mootoriruumi ühendusplokk (puhuri relee)

Mootoriruumi ühendusplokk (esitule alumise asendi relee, esitule ülemise asendi relee), düüsi soojendi, juhi/kaassõitja istme juhtmoodul

AEB (autonoomse hädapidurdamise) juhtmoodul, esikaamera moodul

PCM (jõuülekande juhtmoodul)/ECM (mootori juhtmoodul), elektroonilise võtme juhtmoodul / immobilisaatori juhtmoodul

E-kõne moodul

Immobilisaatori moodul

-

-

BCM (kere juhtmoodul)/SLM (turvavöö ja valgustuse moodul), elektroonilise võtme juhtmoodul

Ohutulede lüliti

ACU (turvapadja juhtplokk)

BCM (kere juhtmoodul)/SLM (turvavöö ja valgustuse moodul)

Elektroonilise võtme juhtmoodul

Õhukonditsioneeri juhtmoodul

Mitmefunktsiooniline lüliti (klaasipuhasti)

Mitmefunktsiooniline lüliti (klaasipuhasti), esiklaasipuhasti mootor

BCM (kere juhtmoodul)/SLM (istme ja turvavöö moodul), MTS (Mozen Telematics süsteem), e-kõne moodul, audio, madalpinge DC-DC muundur, audio/video- ja navigatsioonisüsteemi juhtplokk, elektroonilise võtme juhtmoodul, välise peegli lüliti toide, pistikupesa relee

-

Näidikuplokk, õhukonditsioneeri juhtmoodul

Näidikuplokk

MDPS (mootori juhitud roolivõimendi)

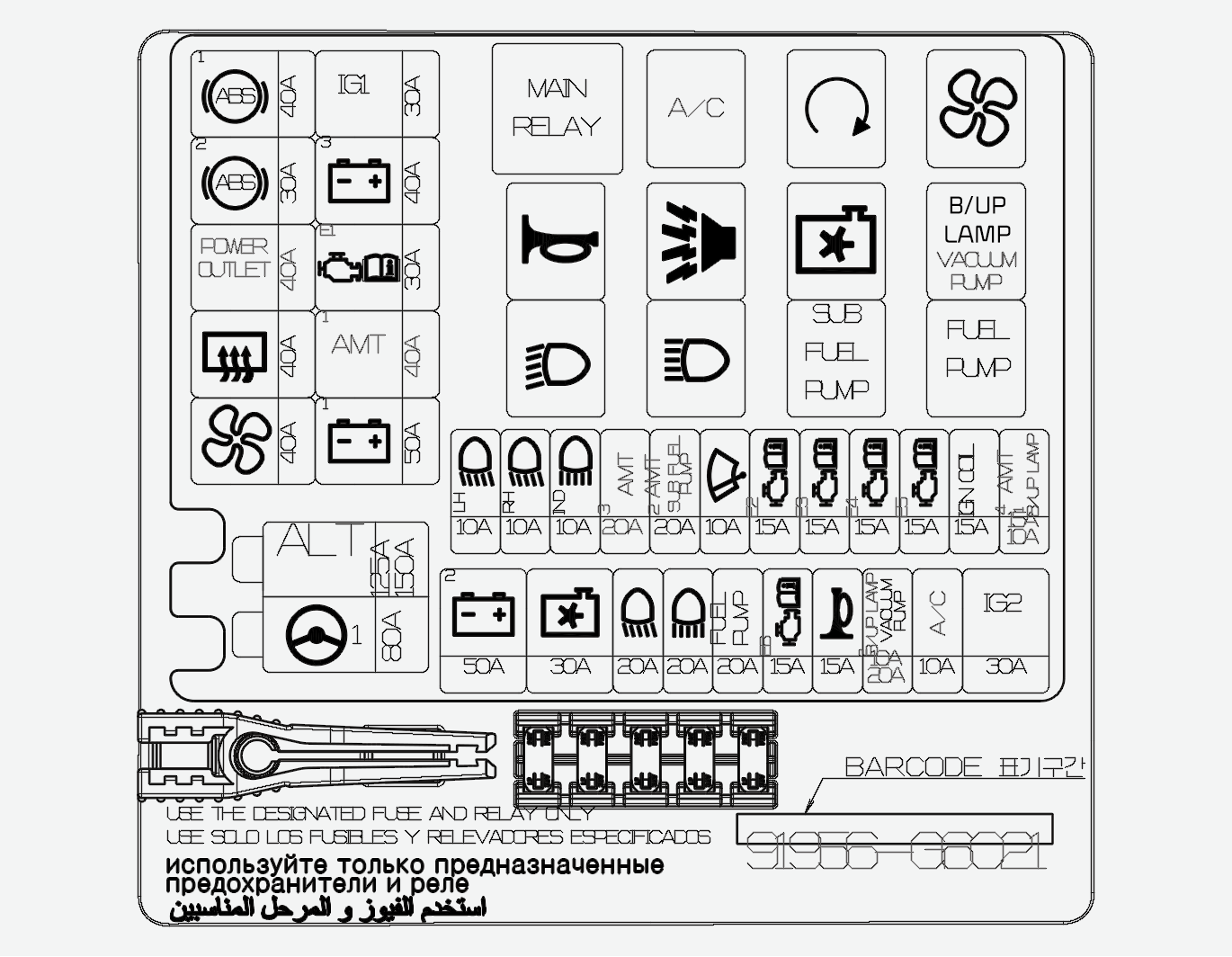

Kaitse (ABS1, ABS2, RR UDUEEMALDUS, PISTIKUPESA, PUHUR), generaator

MDPS (mootori juhitud roolivõimendi) moodul

ABS-i (blokeerumisvastase pidurisüsteemi)/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul, mitmeotstarbeline testimise konnektor

[Elektroonilise võtmega] PDM releekarp (IG1 relee, ACC relee) [ilma elektroonilise võtmeta] süütelüliti

ABS-i (blokeerumisvastase pidurisüsteemi)/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul

Näidikupaneeli ühendusplokk (tagatule relee), näidikupaneeli ühendusploki kaitse (ukselukk, ohutuled)

[Smartstream G1.0, G1.2] pearelee (KAITSE - ECU2, ECU3)

Näidikupaneeli ühendusplokk (tagumise udueemaldi relee)

Puhuri relee

Näidikupaneeli ühendusplokk (elektrilise aknatõstuki relee), näidikupaneeli ühendusploki kaitse (katuseluuk, istmesoojendi, elektrooniline võti 1, elektrooniline võti 2, piduri lüliti, elektrilise aknatõstuki ohutussüsteem, E-KÕNE)

Esituli vasaku käepideme poolel, näidikuplokk

Esituli parema käepideme poolel

Näidikuplokk

ECM (mootori juhtmoodul)/PCM (jõuülekande juhtmoodul) [(bensiinimootor) 1.0 MPI, 1.2 MPI] õhukonditsioneeri kompressori relee, jahutusventilaatori relee, õli reguleerimisventiil IN/EX(M/T), puhastust reguleeriv solenoidklapp (M/T), jahutusvedeliku sulgeklapp (A/T)

Kanistri sulgeklapp, rattaandur parema käepideme poolel, hapnikandur üles/alla [(bensiinimootor) 1.0 MPI, 1.2 MPI], jahutusvedeliku sulgeklapp (M/T) [Smartstream G1.0, G1.2] ECM (mootori juhtmoodul)/PCM (jõuülekande juhtmoodul), puhastust reguleeriv solenoidklapp, varieeruv sisselaske solenoidklapp, õli reguleerimisventiil IN/EX, õhukonditsioneeri relee, jahutusventilaatori relee, varieeruv õlipump

ECM (mootori juhtmoodul)/PCM (jõuülekande juhtmoodul), kütusepumba relee, pihusti nr 1/2/3/4 [(bensiinimootor) 1.0 MPI, 1.2 MPI], õli reguleerimisventiil IN/EX(A/T), puhastust reguleeriv solenoidklapp (A/T)

Süütepool nr 1/2/3/4 kondensaator [(bensiinimootor) 1.2 MPI]

Tagurdustule lüliti, näidikuplokk, audio/video- ja navigeerimissüsteemi juhtplokk, tagurdustuli, sisevalgusti

Näidikupaneeli ühendusploki kaitse (eesmine udutuli, tagumine udutuli, audio, sisevalgusti, DRL, pidurituli)

Jahutusventilaatori relee

Esitule madala asendi relee

Esitule kõrge asendi relee

Kütusepumba relee

ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul)

Autopasuna relee, vargusvastase alarmsüsteemi signaali relee

Vaakumpumba relee

Õhukonditsioneeri relee

Käivitusrelee, PDM releekarp (IG2 relee), süütelüliti

Kaitse (ABS1, ABS2, RR UDUEEMALDUS, PISTIKUPESA, PUHUR), generaator

MDPS (mootori juhitud roolivõimendi) moodul

ABS-i (blokeerumisvastase pidurisüsteemi)/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul, mitmeotstarbeline testimise konnektor

[Elektroonilise võtmega] PDM releekarp (IG1 relee, ACC relee) [ilma elektroonilise võtmeta] süütelüliti

ABS-i (blokeerumisvastase pidurisüsteemi)/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul

KAITSE (KÜTUSEPUMBA ALL), näidikupaneeli ühendusplokk (tagatule relee), näidikupaneeli ühendusploki kaitse (ukselukk, ohutuled)

Pearelee

Näidikupaneeli ühendusplokk (tagumise udueemaldi relee)

Puhuri relee

Näidikupaneeli ühendusplokk (elektrilise aknatõstuki relee), näidikupaneeli ühendusploki kaitse (katuseluuk, istmesoojendi, elektrooniline võti 1, elektrooniline võti 2, pidurilüliti, elektrilise aknatõstuki ohutussüsteem)

Esituli vasaku käepideme poolel, näidikuplokk

Esituli parema käepideme poolel

Näidikuplokk

Kütusepumba alune relee

ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul)

ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul) [M/T] puhastust reguleeriv solenoidklapp, õli reguleerimisventiil SEES, hapnikuandur üles/alla, õhukonditsioneeri relee, kütusepumba relee, nukkvõlli asendiandur SEES IN [A/T], jahutusventilaatori relee

[M/T] jahutusventilaatori relee, [A/T] puhastust reguleeriv solenoidklapp, õli reguleerimisventiil SEES, hapnikuandur üles/alla, õhukonditsioneeri relee, kütusepumba relee, nukkvõlli asendiandur SEES

ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul), pihusti nr 1/2/3, kütusepumba alune relee

Süütepool nr 1/2/3, kondensaator

Tagurdustule lüliti, näidikuplokk, audio/video- ja navigeerimissüsteemi juhtplokk, tagurdustuli, sisevalgusti

Näidikupaneeli ühendusploki kaitse (eesmine udutuli, tagumine udutuli, audio, sisevalgusti, DRL, pidurituli)

Jahutusventilaatori relee

Esitule madala asendi relee

Esitule kõrge asendi relee

Kütusepumba relee

ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul)

Autopasuna relee, vargusvastase alarmsüsteemi signaali relee

Õhukonditsioneeri relee

Käivitusrelee, PDM releekarp (IG2 relee), süütelüliti
