Tipo A

Tipo B

Tipo C

Encha os pneus com a pressão indicada e retire eventuais cargas do veículo exceto o condutor, o pneu sobresselente e as ferramentas.
O veículo deverá estar estacionado numa superfície plana.
Trace linhas verticais (que passem pelos respetivos centros dos faróis) e uma linha horizontal (que passe pelo centro dos faróis) na tela.
Com os faróis e a bateria em condições normais, direcione os faróis de modo a que a parte mais brilhante assente nas linhas horizontal e verticais.

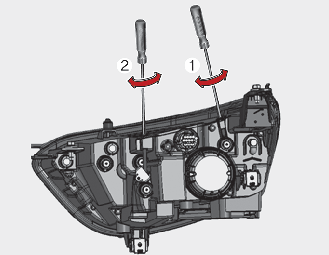

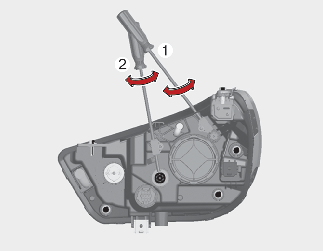

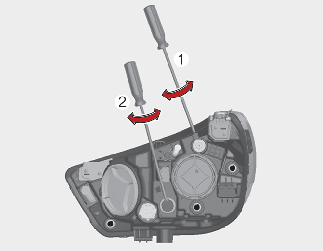

Para direcionar os mínimos e máximos para a esquerda ou para a direita, rode a chave (1) para a direita ou para a esquerda. Para direcionar os mínimos e máximos para cima ou para baixo, rode a chave (2) para a direita ou para a esquerda.

As luzes de nevoeiro podem ser direcionadas da mesma maneira que os faróis.

Com as luzes de nevoeiro dianteiras e a bateria em condições normais, direcione estas luzes.

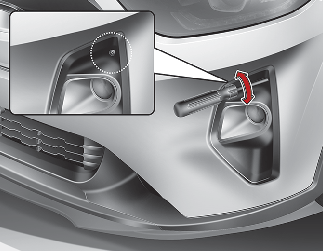

Para direcionar as luzes de nevoeiro dianteiras para cima ou para baixo, rode a chave para a direita ou para a esquerda.

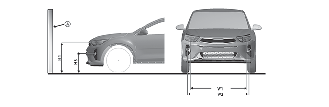

* A: Ecrã

Farol

Condições do veículo	Faróis dianteiros (Tipo MFR)		Faróis dianteiros (Tipo BI-FUNÇÃO)
	Altura ao solo	Distância entre as luzes	Altura ao solo	Distância entre as luzes
	Médios/máximos	Médios/máximos	Médios/máximos	Médios/máximos
	H1	W1	H1'	W1'
Sem condutor/[mm (pol.)]	757 (29,8)	1259 (49,6)	760 (29,9)	1250 (49,2)
Com condutor/[mm (pol.)]	747 (29,4)	1259 (49,6)	750 (29,5)	1250 (49,2)

Luz de nevoeiro dianteira

Condições do veículo	Luzes de nevoeiro dianteiras (Tipo lâmpada)
	Altura ao solo	Distância entre as luzes
	H3	W3
Sem condutor/[mm (pol.)]	493 (19,4)	1431 (56,3)
Com condutor/[mm (pol.)]	483 (19,0)	1431 (56,3)

Médios (Veículo LHD)

Ligue os médios sem o condutor no veículo.
A linha de recorte deve ser projetada na linha de recorte indicada na imagem.
Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.
Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

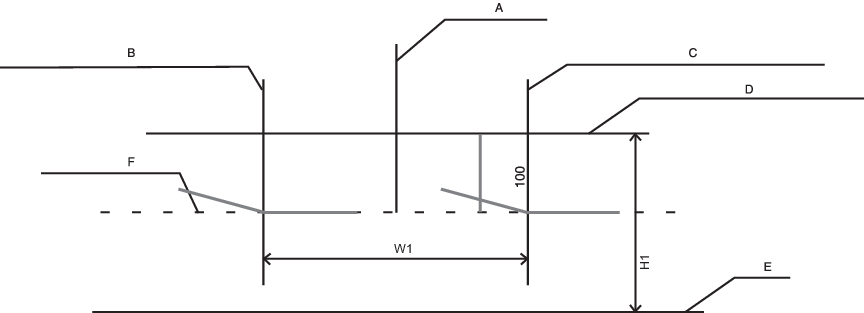

Com base num ecrã de 10 m

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz dianteira esquerda

C: Linha vertical do centro da lâmpada da luz dianteira direita

D: Linha horizontal do centro da lâmpada da luz dianteira

E: Chão

F: Linha de recorte

Médios (Veículo RHD)

Ligue os médios sem o condutor no veículo.
A linha de recorte deve ser projetada na linha de recorte indicada na imagem.
Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.
Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

Com base num ecrã de 10 m

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz dianteira esquerda

C: Linha vertical do centro da lâmpada da luz dianteira direita

D: Linha horizontal do centro da lâmpada da luz dianteira

E: Chão

F: Linha de recorte

Luz de nevoeiro dianteira

Com base num ecrã de 10 m

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz de nevoeiro esquerda

C: Linha vertical do centro da lâmpada da luz de nevoeiro direita

D: Linha horizontal do centro da lâmpada da luz de nevoeiro

E: Chão

F: Linha de recorte

G: Limite superior
