Περιγραφή ασφαλειοθηκών/πινάκων ρελέ

Στο εσωτερικό των καλυμμάτων των ασφαλειοθηκών/πινάκων ρελέ, μπορείτε να δείτε μια ετικέτα που περιγράφει το όνομα και τη χωρητικότητα κάθε ασφάλειας/ρελέ.

ΣΗΜΕΙΩΣΗ

Μπορεί να μην ισχύουν όλες οι περιγραφές ασφαλειοθηκών αυτού του εγχειριδίου για το όχημά σας. Οι πληροφορίες ήταν ακριβείς κατά τον χρόνο εκτύπωσης του εγχειριδίου. Όταν θέλετε να ελέγξετε την ασφαλειοθήκη του οχήματός σας, ανατρέξτε στην αντίστοιχη ετικέτα.

Ασφαλειοθήκη στην πλευρά του οδηγού

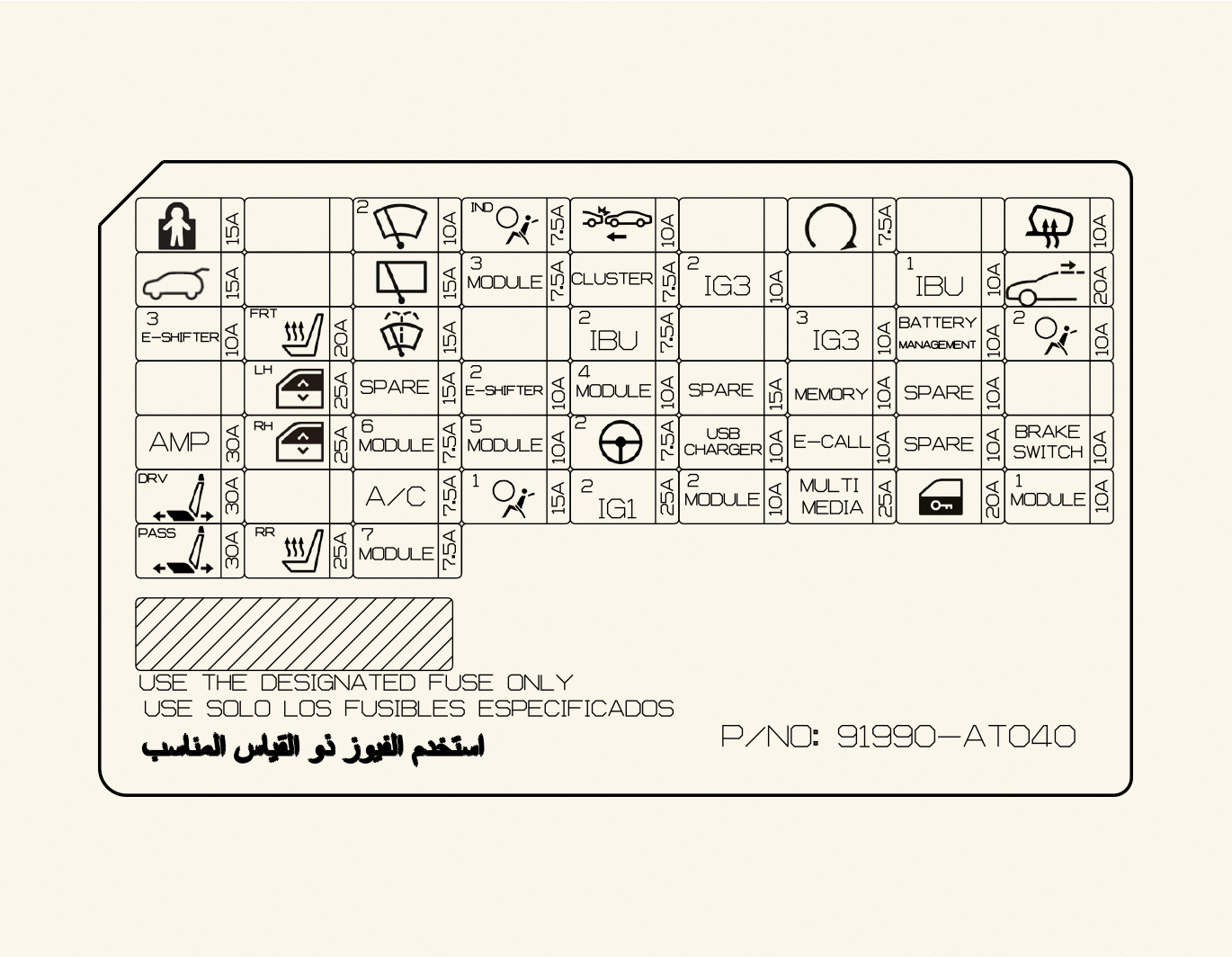

Για όχημα HEV

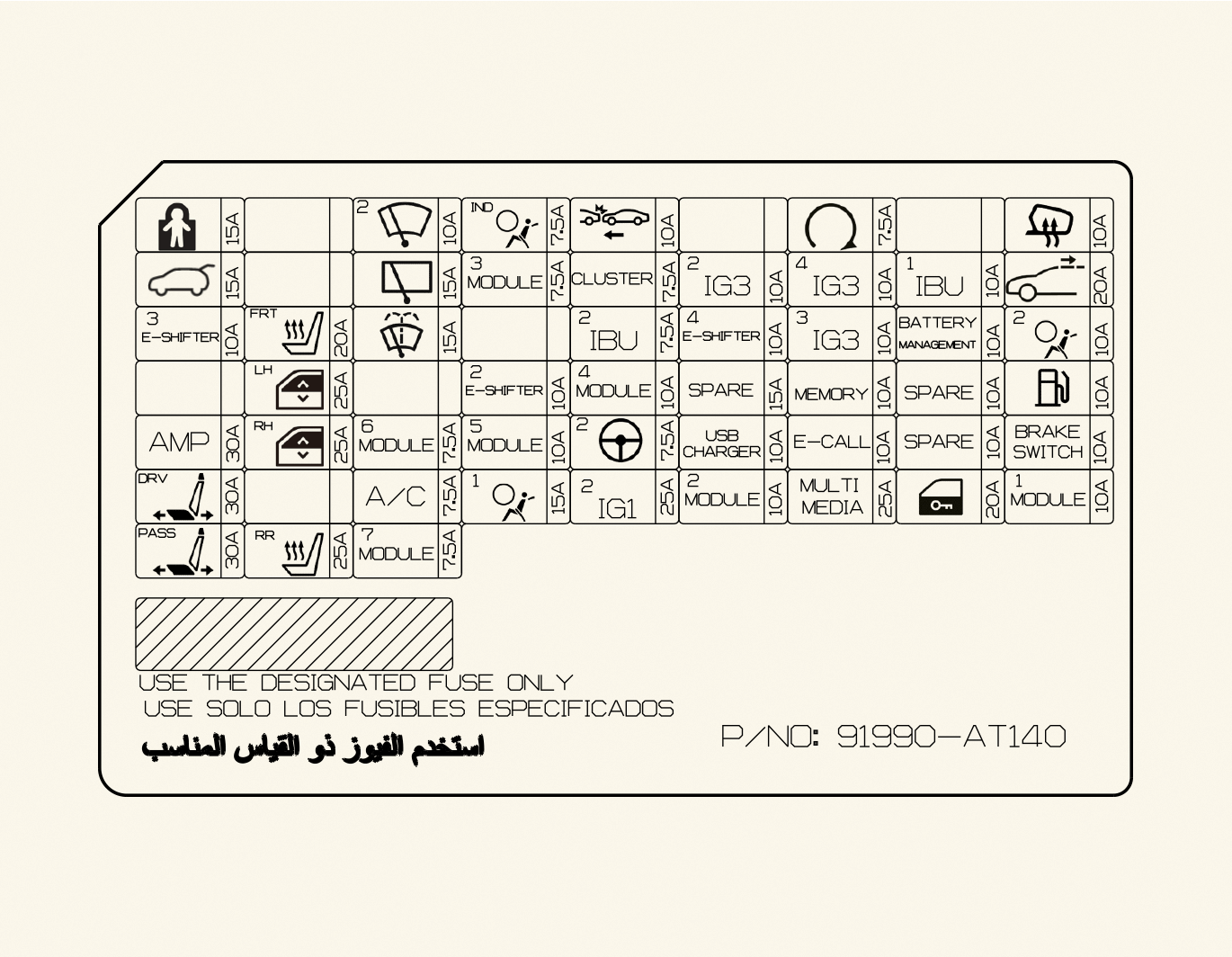

Για όχημα PHEV

Κλέμα ICU

Όνομα ασφάλειας

Σύμβολο

Ονομαστική τιμή ασφάλειας

Προστασία κυκλώματος

AMP

30 A

AMP (ενισχυτής)

P/SEAT DRV

30 A

Διακόπτης συστήματος οσφυϊκής στήριξης καθίσματος οδηγού, διακόπτης ηλεκτρικού καθίσματος οδηγού, μονάδα ελέγχου ενσωματωμένου συστήματος μνήμης (IMS)

P/WINDOW LH

25 A

ΠΙΣΩ LH ΔΙΑΚΟΠΤΗΣ/ΜΟΝΑΔΑ ΗΛΕΚΤΡΙΚΟΥ ΠΑΡΑΘΥΡΟΥ, ΔΙΑΚΟΠΤΗΣ/ΜΟΝΑΔΑ ΗΛΕΚΤΡΙΚΟΥ ΠΑΡΑΘΥΡΟΥ ΟΔΗΓΟΥ (LHD), ΔΙΑΚΟΠΤΗΣ/ΜΟΝΑΔΑ ΗΛΕΚΤΡΙΚΟΥ ΠΑΡΑΘΥΡΟΥ ΕΠΙΒΑΤΩΝ (RHD)

P/SEAT PASS

30 A

Διακόπτης ισχύος καθισμάτων επιβατών

S/HEATER

(FRONT)

20 A

Μονάδα ελέγχου εξαερισμού μπροστινών καθισμάτων, Μονάδα ελέγχου θέρμανσης μπροστινών καθισμάτων

S/HEATER (REAR)

25 A

Μονάδα ελέγχου θερμαντήρα πίσω καθίσματος

P/WINDOW RH

25 A

ΠΙΣΩ RH ΔΙΑΚΟΠΤΗΣ/ΜΟΝΑΔΑ ΗΛΕΚΤΡΙΚΟΥ ΠΑΡΑΘΥΡΟΥ, ΔΙΑΚΟΠΤΗΣ/ΜΟΝΑΔΑ ΗΛΕΚΤΡΙΚΟΥ ΠΑΡΑΘΥΡΟΥ ΟΔΗΓΟΥ (RHD), ΔΙΑΚΟΠΤΗΣ/ΜΟΝΑΔΑ ΗΛΕΚΤΡΙΚΟΥ ΠΑΡΑΘΥΡΟΥ ΕΠΙΒΑΤΩΝ (LHD)

T/GATE

15 A

Ρελέ πόρτας πορτμπαγκάζ

DR LOCK

20 A

Ρελέ κεντρικού κλειδώματος/ξεκλειδώματος πόρτας, ρελέ κεντρικού κλειδώματος

MULTI MEDIA

25 A

Μονάδα κεφαλής ήχου/πλοήγησης

E-CALL

10 A

Μονάδα eCall

MEMORY

10 A

Ταμπλό οργάνων, οθόνη Head-Up, λυχνία χαμηλού φωτισμού, μονάδα ελέγχου συστήματος κλιματισμού

START

7,5 A

Ρελέ συναγερμού κλοπής, HPCU, IBU

E-SHIFTER3

10 A

SCU, ηλεκτρονικός επιλογέας ταχυτήτων

MODULE6

7,5 A

IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος)

MODULE3

7,5 A

Κονσόλα οροφής, διακόπτης πολλαπλών λειτουργιών, διακόπτης φώτων στάθμευσης

A/BAG1

15 A

Μονάδα ελέγχου SRS (συστήματος συμπληρωματικής συγκράτησης)

WASHER

15 A

Μοχλός ρύθμισης συστήματος πλύσης

MODULE1

10 A

ΜΗΧΑΝΙΣΜΟΣ ΑΠΟΤΡΟΠΗΣ ΑΦΑΙΡΕΣΗΣ ΚΛΕΙΔΙΟΥ, ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΛΙΜΑΤΙΣΜΟΥ, ΛΥΧΝΙΑ ΦΟΡΤΩΣΗΣ (ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟ ΥΒΡΙΔΙΚΟ ΟΧΗΜΑ), ΔΙΑΚΟΠΤΗΣ ΚΙΝΔΥΝΟΥ, ΑΙΣΘΗΤΗΡΑΣ ΒΡΟΧΗΣ, ΤΗΕΛΕΧΕΙΡΙΣΤΗΡΙΟ ΤΙΜΟΝΙΟΥ

IBU1

10 A

IBU (ΕΝΣΩΜΑΤΩΜΕΝΗ ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΑΜΑΞΩΜΑΤΟΣ), ΔΙΑΚΟΠΤΗΣ ΕΠΙΛΟΓΗΣ ΛΕΙΤΟΥΡΓΙΑΣ

MODULE2

10 A

IBU, ADAS ECU ΣΤΑΘΜΕΥΣΗΣ, E-CALL, ΜΟΝΑΔΑ ΚΕΦΑΛΗΣ ΗΧΟΥ/ΠΛΟΗΓΗΣΗΣ, κλέμα χώρου κινητήρα (P/OUTLET Relay)

A/BAG IND

7,5 A

ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ (ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ SRS)

IBU2

7,5 A

IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος)

MODULE4

10 A

IBU, ADAS ECU ΣΤΑΘΜΕΥΣΗΣ, VESS UNIT, ΜΠΡΟΣΤΙΝΗ ΚΑΜΕΡΑ, ΔΙΑΚΟΠΤΗΣ CRASHPAD, ΚΕΝΤΡΙΚΗ ΚΟΝΣΟΛΑ, ΡΑΝΤΑΡ ΠΙΣΩ ΓΩΝΙΑΣ

A/CON

7,5 A

ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΛΙΜΑΤΙΣΜΟΥ, κλέμα χώρου κινητήρα (BLOWER, PTC RELAY), ΣΥΜΠΙΕΣΤΗΣ A/C

A/BAG2

10 A

Μονάδα ελέγχου SRS (συστήματος συμπληρωματικής συγκράτησης)

CLUSTER

7,5 A

ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ, ΟΘΟΝΗ HEAD UP

MODULE5

10 A

ΔΙΑΤΑΞΗ ΟΡΙΖΟΝΤΙΩΣΗΣ ΛΥΧΝΙΑΣ ΚΕΦΑΛΗΣ, ΜΟΝΑΔΑ ΚΕΦΑΛΗΣ ΗΧΟΥ/ΠΛΟΗΓΗΣΗΣ, ΑΣΥΡΜΑΤΟ ΣΥΣΤΗΜΑ ΦΟΡΤΙΣΗΣ SMART PHONE, ΜΟΝΑΔΑ E-CALL, ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΛΙΜΑΤΙΣΜΟΥ, ΛΥΧΝΙΑ ΚΟΝΣΟΛΑΣ ΟΡΟΦΗΣ, ΗΛΕΚΤΡΙΚΟΣ ΧΡΩΜΙΚΟΣ ΚΑΘΡΕΠΤΗΣ, ΕΝΙΣΧΥΤΗΣ, ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΘΕΡΜΑΝΣΗΣ ΚΑΘΙΣΜΑΤΩΝ

MODULE7

7,5 A

ADAS ECU ΣΤΑΘΜΕΥΣΗΣ, AC INVERTER, ΜΟΤΕΡ ΑΝΕΜΙΣΤΗΡΑ ΨΥΞΗΣ, ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΘΕΡΜΑΝΣΗΣ ΚΑΘΙΣΜΑΤΩΝ

BRAKE SWITCH

10 A

IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος), διακόπτης στοπ

MDPS2

7,5 A

Μονάδα MDPS (Ηλεκτρική υποβοήθηση τιμονιού)

SUNROOF

20 A

ΜΟΝΑΔΑ ΗΛΙΟΡΟΦΗΣ

HEATED MIRROR

10 A

Εξωτερικός θερμαινόμενος καθρέφτης

IG3 2

10 A

BATTERY MANAGEMENT SYSTEM

IG3 3

10 A

ΜΟΝΑΔΑ ΦΟΡΤΙΣΤΗ ΕΠΙ ΤΟΥ ΟΧΗΜΑΤΟΣ, HPCU, κλέμα χώρου κινητήρα (BATTERY C/FAN Relay), ΣΥΜΠΙΕΣΤΗΣ A/C

IG3 4

10 A

ΜΟΝΑΔΑ ΚΕΦΑΛΗΣ ΗΧΟΥ/ΠΛΟΗΓΗΣΗΣ, ΦΟΡΤΙΣΤΗΣ, ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ, ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΛΙΜΑΤΙΣΜΟΥ, ΜΟΝΑΔΑ ΘΕΡΜΑΝΣΗΣ HV PTC

CHILD LOCK

15 A

Ηλεκτρονικό σύστημα κλειδώματος ασφαλείας για παιδιά

FRT WIPER2

10 A

Μοτέρ μπροστινών υαλοκαθαριστήρων

FCA

10 A

Μπροστινό ραντάρ

RR WIPER

15 A

Ρελέ πίσω υαλοκαθαριστήρα, Μοτέρ πίσω υαλοκαθαριστήρα

E-SHIFTER4

10 A

SCU, ηλεκτρονικός επιλογέας ταχυτήτων

BMS

10 A

Σύστημα διαχείρισης μπαταρίας

USB CHARGER

10 A

USB CHARGER (FRONT TRAY/ SEAT DRV/ PASS)

IG1 2

25 A

Κλέμα χώρου κινητήρα (PCB BLOCK FUSE - IEB4, ECU3, DCT3, EWP3)

FUEL FILLER DOOR

10 A

Άνοιγμα του καπακιού πλήρωσης καυσίμου

E-SHIFTER2

10 A

SCU, ηλεκτρονικός επιλογέας ταχυτήτων

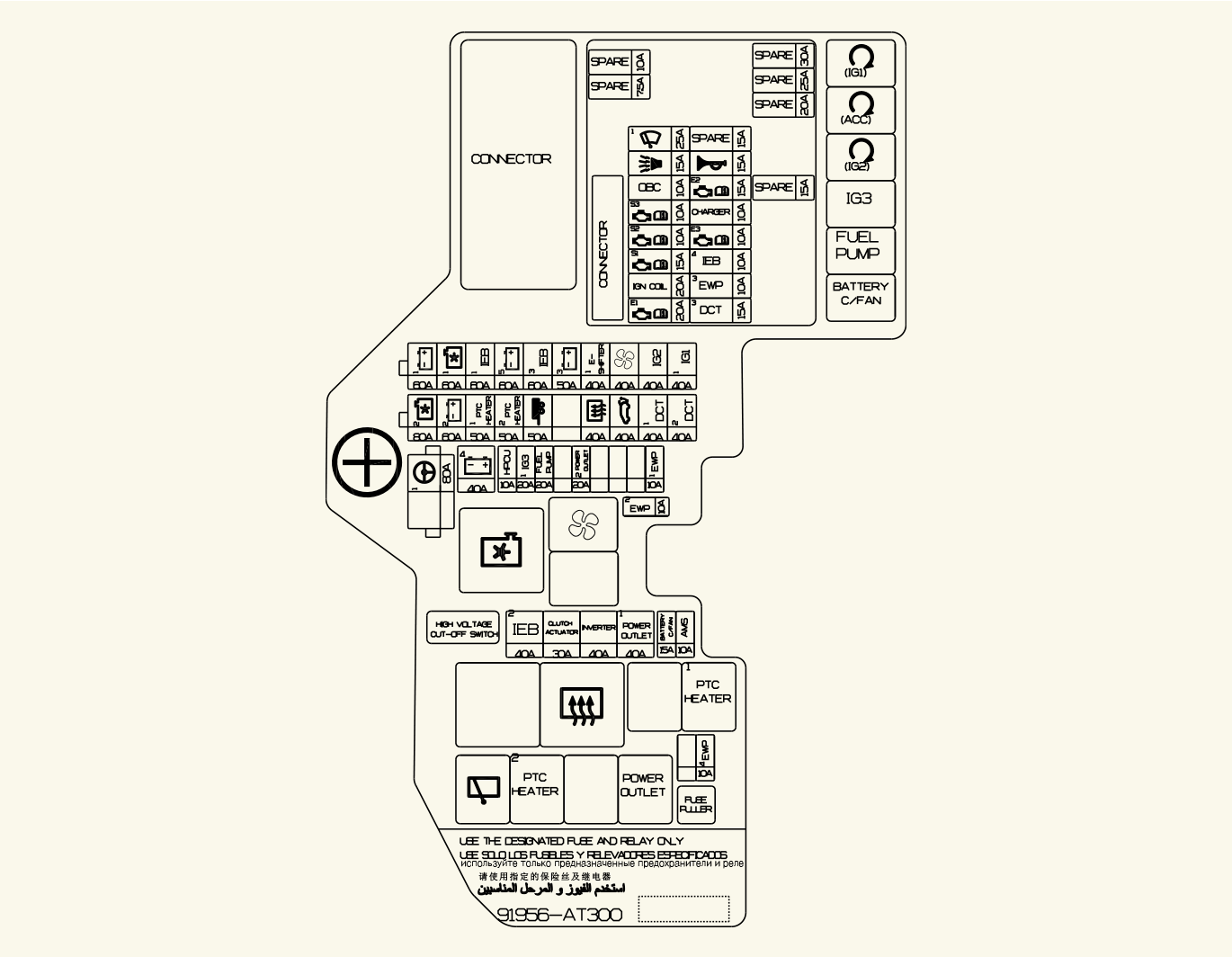

Ασφαλειοθήκη χώρου κινητήρα

Κλέμα χώρου κινητήρα

Όνομα ασφάλειας

Σύμβολο

Ονομαστική τιμή ασφάλειας

Προστασία κυκλώματος

ΚΕΝΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

C/FAN2

80 A

Μοτέρ ανεμιστήρα ψύξης

ΚΕΝΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

PTC HEATER1

50 A

ΡΕΛΕ ΘΕΡΜΑΝΤΗΡΑ PTC Αρ. 1

B+2

60 A

ΚΛΕΜΑ ICU (IPS)

ΚΕΝΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

MDPS 1

80 A

Μονάδα MDPS (Ηλεκτρική υποβοήθηση τιμονιού)

REAR HEATED

40 A

Κλέμα χώρου κινητήρα (Rear Heated Relay)

ΚΕΝΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

POWER TAILGATE

40 A

Μονάδα ηλεκτρικής πόρτας πορτμπαγκάζ

E-SHIFTER1

40 A

SCU

ΚΕΝΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

B+3

50 A

ΚΛΕΜΑ ICU (ΑΣΦΑΛΕΙΑ - ΚΛΕΙΔΩΜΑ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΩΝ ΠΑΙΔΙΩΝ, E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

ΚΕΝΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

TRAILER

50 A

Μονάδα ρυμούλκας

FUEL PUMP

20 A

Κλέμα χώρου κινητήρα (ρελέ αντλίας καυσίμου)

ΚΕΝΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

BLOWER

40 A

Κλέμα χώρου κινητήρα (Blower Relay)

ΚΕΝΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

B+4

40 A

ΚΛΕΜΑ ICU (ΑΣΦΑΛΕΙΑ - MULTIMEDIA, E-CALL, A/BAG2, BRAKE SWITCH, MODULE1, FUEL LID, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK

B+1

60 A

ΚΛΕΜΑ ICU (IPS)

AMS

10 A

ΑΙΣΘΗΤΗΡΑΣ ΜΠΑΤΑΡΙΑΣ (PHEV)

ΑΣΦΑΛΕΙΑ

IEB2

40 A

Ενσωματωμένη μονάδα ηλεκτρικής πέδησης

IEB3

60 A

Ενσωματωμένη μονάδα ηλεκτρικής πέδησης

ΚΕΝΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

IEB1

60 A

Ενσωματωμένη μονάδα ηλεκτρικής πέδησης

IG3 1

20 A

IGNITION3 RELAY

ΑΣΦΑΛΕΙΑ

BATTERY C/FAN

15 A

Ανεμιστήρας ψύξης μπαταρίας

HPCU

10 A

Υβριδική μονάδα ελέγχου ισχύος

EWP2

10 A

ΗΛΕΚΤΡΟΝΙΚΗ ΑΝΤΛΙΑ ΝΕΡΟΥ ΜΠΑΤΑΡΙΑΣ

ΑΣΦΑΛΕΙΑ

POWER OUTLET2

20 A

Μπροστινός ρευματοδότης

EWP1

10 A

Κινητήρας ηλεκτρονικής αντλίας νερού

ΚΕΝΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

PTC HEATER2

50 A

ΡΕΛΕ ΘΕΡΜΑΝΤΗΡΑ PTC Αρ. 2

DCT1

40 A

ΣΥΣΤΗΜΑ ΜΕΤΑΔΟΣΗΣ ΚΙΝΗΣΗΣ ΜΕ ΔΙΠΛΟ ΣΥΜΠΛΕΚΤΗ

DCT2

40 A

ΣΥΣΤΗΜΑ ΜΕΤΑΔΟΣΗΣ ΚΙΝΗΣΗΣ ΜΕ ΔΙΠΛΟ ΣΥΜΠΛΕΚΤΗ

C/FAN1

60 A

ΜΟΤΕΡ ΑΝΕΜΙΣΤΗΡΑ ΨΥΞΗΣ

B+5

60 A

Κλέμα PCB χώρου κινητήρα

IG2

40 A

ΚΛΕΜΑ ICU (ΑΣΦΑΛΕΙΑ - WASHER, A/C, MODULE6, MODULE7, WIPER RR)

IG1 1

40 A

ΚΛΕΜΑ ICU (ΑΣΦΑΛΕΙΑ - MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2 )

ΑΣΦΑΛΕΙΑ

CLUTCH ACTRUATOR

30 A

ΕΝΕΡΓΟΠΟΙΗΤΗΣ ΣΥΜΠΛΕΚΤΗ ΚΙΝΗΤΗΡΑ (HPCU)

INVERTER

40 A

ΜΕΤΑΤΡΟΠΕΑΣ AC

POWER OUTLET1

40 A

Μπροστινός ρευματοδότης

EWP4

10 A

Κινητήρας ηλεκτρονικής αντλίας νερού

Κλέμα PCB

Όνομα ασφάλειας

Σύμβολο

Ονομαστική τιμή ασφάλειας

Προστασία κυκλώματος

SENSOR1

15 A

Αισθητήρας οξυγόνου (επάνω/κάτω)

ECU2

15 A

ECM (ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΚΙΝΗΤΗΡΑ)

SENSOR3

10 A

ΡΕΛΕ ΑΝΤΛΙΑΣ ΚΑΥΣΙΜΟΥ

SENSOR2

10 A

ΒΑΛΒΙΔΑ ΕΛΕΓΧΟΥ ΛΑΔΙΟΥ, ΣΩΛΗΝΟΕΙΔΗΣ ΒΑΛΒΙΔΑ ΕΛΕΓΧΟΥ ΕΚΚΕΝΩΣΗΣ, ΕΛΕΓΧΟΣ ΜΕΤΑΒΛΗΤΗΣ ΒΑΛΒΙΔΑΣ ΑΝΤΛΙΑΣ ΛΑΔΙΟΥ, ΡΕΛΕ ΜΟΤΕΡ ΑΝΕΜΙΣΤΗΡΑ ΨΥΞΗΣ, ΒΑΛΒΙΔΑ ΜΟΝΩΣΗΣ ΔΕΞΑΜΕΝΗΣ ΚΑΥΣΙΜΟΥ(PHEV)

FRT WIPER1

25 A

Μοτέρ μπροστινών υαλοκαθαριστήρων

ECU 3

10 A

ECM (ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΚΙΝΗΤΗΡΑ)

IEB 4

10 A

Ενσωματωμένη μονάδα ηλεκτρικής πέδησης

EWP 3

10 A

Κινητήρας ηλεκτρονικής αντλίας νερού

OBC

10 A

ΜΟΝΑΔΑ ΦΟΡΤΙΣΤΗ ΕΠΙ ΤΟΥ ΟΧΗΜΑΤΟΣ (PHEV)

ECU1

20 A

ECM (ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΚΙΝΗΤΗΡΑ)

B/ALARM HORN

15 A

ΡΕΛΕ ΚΟΡΝΑΣ ΣΥΝΑΓΕΡΜΟΥ ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ ΚΛΟΠΗΣ

IGN COIL

20 A

Πολλαπλασιαστής Αρ. 1/Αρ. 2/Αρ. 3/Αρ. 4

CHARGER

10 A

CHARGER LOCK/UNLOCK RELAY(PHEV)

DCT3

15 A

ΣΥΣΤΗΜΑ ΜΕΤΑΔΟΣΗΣ ΚΙΝΗΣΗΣ ΜΕ ΔΙΠΛΟ ΣΥΜΠΛΕΚΤΗ

Ρελέ

Ανατρέξτε στον παρακάτω πίνακα για τον τύπο ρελέ.

Όνομα ρελέ

Σύμβολο

ΤΥΠΟΣ

Fuel Pump Relay

MICRO

PTC Heater1 Relay

MICRO

Blower Relay

MICRO

Rear Heated Relay

MINI

IG3 Relay

MICRO

Battery Cooling Fan Relay (HEV)

MICRO

PDM (IG1) RELAY

MICRO

PDM (ACC) RELAY

MICRO

PDM (IG2) RELAY

MICRO

COOLING FAN MOTOR RELAY

MICRO

PTC HEATER2 RELAY

MICRO

POWER OUTLET

MICRO

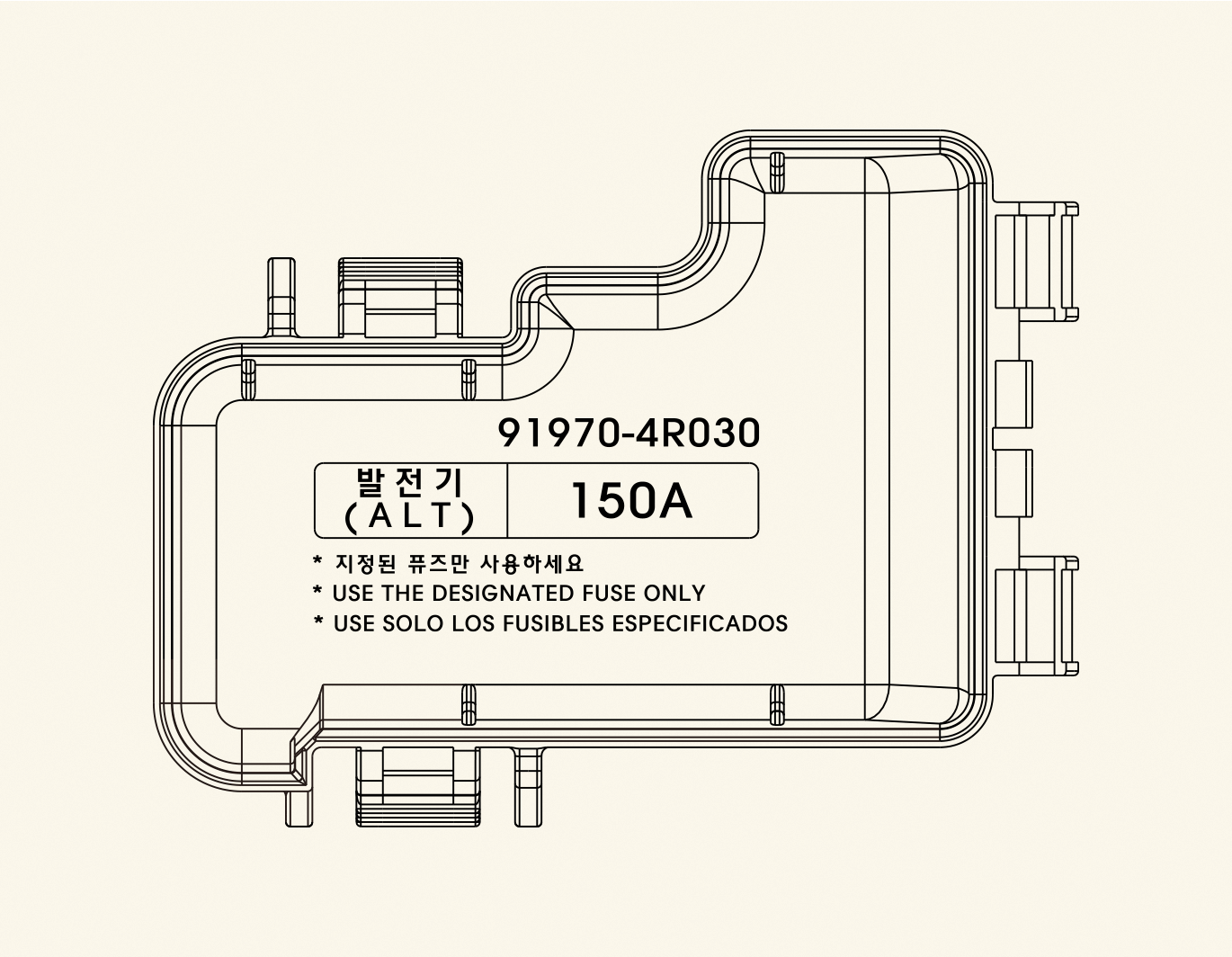

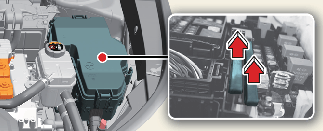

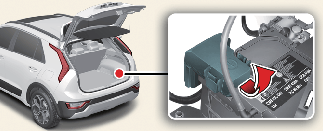

Ασφαλειοθήκη χώρου κινητήρα (κάλυμμα πόλων μπαταρίας) (για επαναφορτιζόμενο υβριδικό)
