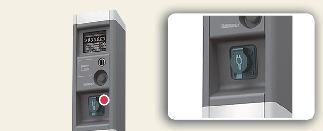

* L'effettiva immagine del caricatore e il metodo di carica possono variare a seconda del produttore del caricatore.

1. Premere il pedale del freno e azionare il freno di stazionamento.

2. Commutare su OFF tutti gli interruttori, portare il cambio in P (Parcheggio) e spegnere il veicolo. Se la carica viene avviata senza la marcia in P (Parcheggio), inizierà dopo che la marcia sarà stata portata automaticamente in tale posizione.

3. Apertura della porta di ricarica.



   Per maggiori dettagli, fare riferimento a Maggiori dettagli.

4. Controllare la presenza di polvere sul connettore di ricarica e sull’ingresso di ricarica.

5. Afferrare l'impugnatura del connettore di ricarica e collegarlo all'ingresso di ricarica del veicolo. Premere fino in fondo il connettore. Se il connettore di ricarica e il terminale di carica non sono collegati in modo appropriato, ciò potrebbe causare un incendio.

   Per maggiori dettagli, fare riferimento a Maggiori dettagli.

6. Collegare la spina di ricarica all'uscita elettrica di una stazione di carica CA per avviare la carica.

7. Controllare se l'indicatore luminoso di carica della batteria ad alta tensione () nel quadro strumenti è acceso. La carica non viene eseguita se l'indicatore luminoso di ricarica () è spento. Se il connettore di ricarica e la spina di ricarica non sono collegati in maniera corretta, ricollegare il cavo di carica per ricaricare.

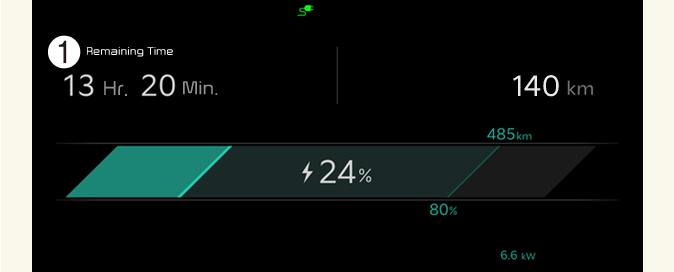

8. Una volta che la carica si è avviata, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto.

   Anche aprendo la portiera lato sedile del conducente mentre la carica è in corso, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto. Quando si imposta la carica programmata o il condizionatore aria/riscaldatore programmato, il tempo di carica stimato viene visualizzato come "--".



1. Tempo di carica rimanente

Quando si carica la batteria ad alta tensione, il livello di carica può essere controllato dall'esterno del veicolo.

Per maggiori dettagli, fare riferimento a Maggiori dettagli.

1. Quando la carica è completa, rimuovere la spina di ricarica dall'uscita elettrica della stazione di carica CA.

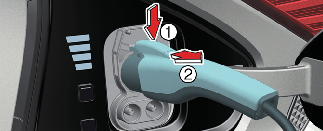

2. Tenere la maniglia del connettore di ricarica ed estrarla (2) mentre si preme il pulsante di sblocco (1) sul connettore di ricarica.



3. Chiudere le protezioni del connettore e della presa di carica per evitare che penetrino corpi estranei.

4. Assicurarsi di chiudere completamente la porta di ricarica.

5. Se si usa il connettore di ricarica individuale, conservarlo nel vano per i cavi.

NOTA

• Se non è possibile aprire la porta di ricarica a causa delle temperature rigide, premere leggermente o togliere eventuale ghiaccio nelle vicinanze della porta. Non cercare di aprire la porta di ricarica facendo forza. Se si forza l'apertura, la porta di ricarica può danneggiarsi.

• Anche se la ricarica è possibile con il pulsante EV in posizione di avvio, per la propria sicurezza, avviare la ricarica quando il pulsante EV è in posizione spento e il veicolo è in P (Parcheggio). Una volta che la carica si è avviata, si possono usare componenti elettrici come la radio portando il pulsante EV in posizione POWER ON o DRIVE READY.

• Durante la carica CA, la ricezione radio potrebbe non essere ottimale.

• Durante la carica, la marcia non può essere spostata da P (parcheggio) in altre posizioni.

• A seconda della condizione e della durabilità della batteria ad alta tensione, delle specifiche del caricatore e della temperatura ambiente, il tempo richiesto per la carica della batteria può variare.
