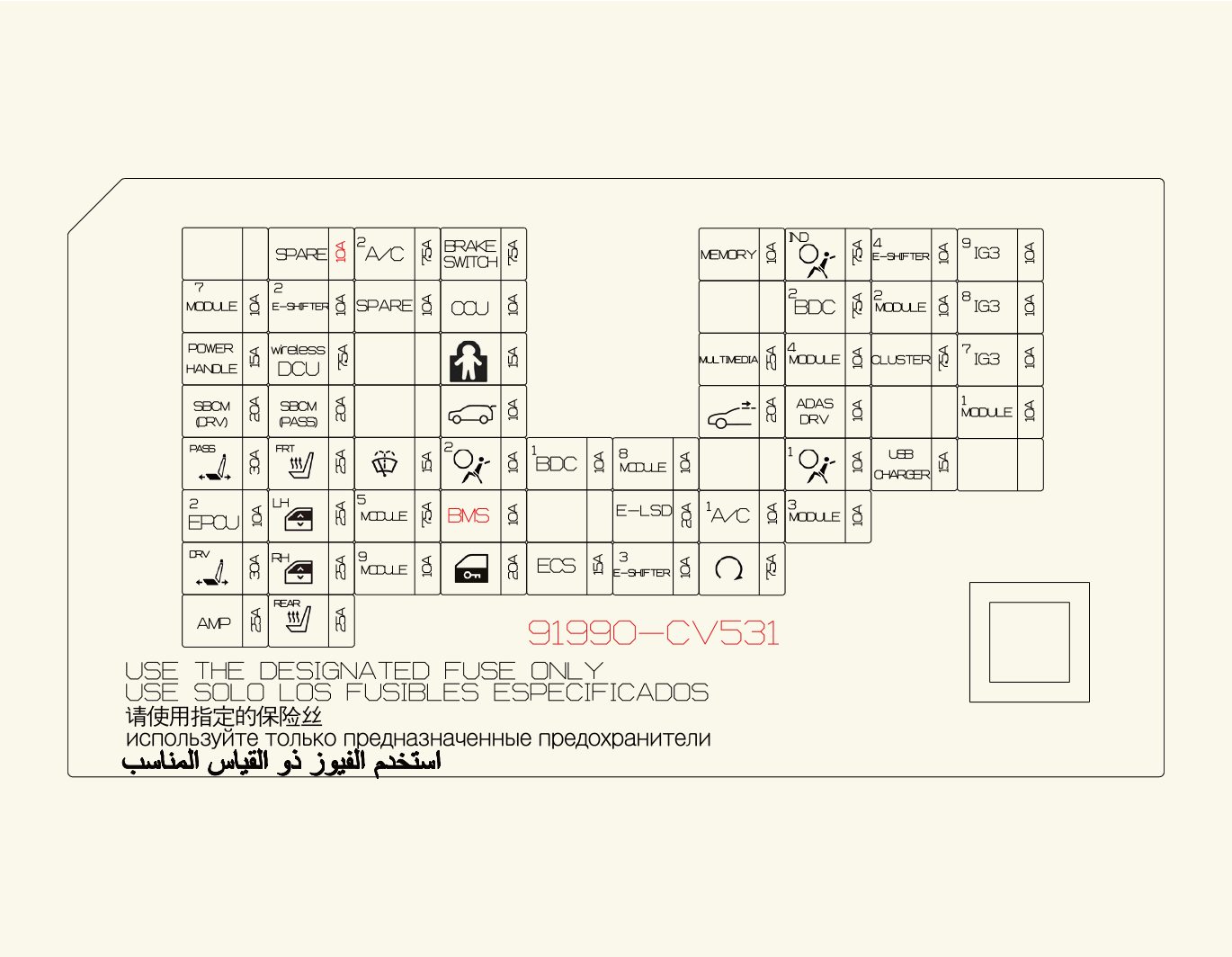

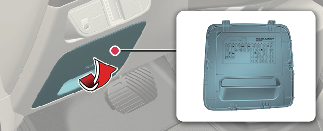

CHILD LOCK

Relè blocco bambini, relè sblocco bambini

A/BAG IND

Consolle al padiglione

START

VCU, IBU (unità centralina carrozzeria integrata)

TAILGATE OPEN

Serratura portellone

MODULE3

Interruttore malfunzionamento, IBU (unità centraline carrozzeria integrata), interruttore spia arresto, modulo portiera lato conducente

CLUSTER

Display a sovrimpressione, Quadro strumenti

IG3 8

Gruppo V2L, ICCU, VCMS, Pompa posteriore elettronica dell'olio, CDM

IG3 7

Sensore temperatura In-car, Unità interfaccia A/V e navigazione, Riscaldatore PTC (Coefficiente temperatura positivo) A/C, Centralina A/C, Quadro strumenti

ECS

Sospensione a controllo elettronico

MODULE8

Modulo sedile elettrico conducente/passeggero, Interruttore manuale sedile conducente/passeggero

S/HEATER FRT

Centralina ventilazione aria anteriore, Modulo riscaldatore sedile anteriore

WASHER

Interruttore multifunzione

IG3 9

Non utilizzato

AIR BAG2

Centralina del sistema di sicurezza passiva supplementare (SRS)

SUNROOF

Motore del tettuccio apribile

P/WINDOW LH

Centralina alzacristalli elettrico di sicurezza conducente (LDH), centralina alzacristalli elettrico di sicurezza passeggero (RHD), interruttore alzacristalli elettrico posteriore SX

SPARE

Non utilizzato

E-SHIFTER 3

Commutatore ATM elettronica (cambio automatico)

MODULE4

Sensore angolare anteriore/posteriore sinistro/destro, inverter anteriore/posteriore, unità ADAS guida, unità VESS (Virtual Engine Sound System), sensore anteriore, telecamera per vista frontale, unità di parcheggio ADAS, interruttore del coperchio superiore del cruscotto

USB CHARGER

Caricabatterie USB sedile conducente/passeggero, caricabatterie USB consolle anteriore n. 1/n. 2

MEMORY

Fusibile - MEMORY2, Quadro strumenti, Centralina A/C, Lampadina d'atmosfera consolle (superiore/inferiore), Interruttore da pavimento consolle, Lampada d'atmosfera portiera conducente/passeggero, Lampada d'atmosfera portiera posteriore SX/DX

SPARE

Non utilizzato

A/C2

Centralina A/C, valvola alta pressione, blocco di giunzione P/R valvola refrigeranti n. 1/n. 2, blocco di giunzione P/R (relè ventola), Refrigeratore BSA n. 1, valvola liquido refrigerante A/C

AMP

Amplificatore (AMP)

P/WINDOW RH

Centralina Alzacristalli Elettrico di Sicurezza Passeggero (LDH), Centralina Alzacristalli Elettrico di Sicurezza Conducente (RHD), Interruttore Alzacristalli Elettrico Posteriore DX

MODULE5

Connettore collegamento dati, retrovisore elettrocromatico, unità E-CALL, ADP, centralina A/V e navigatore, interruttore crash pad, lampadina faro SX/DX, AMP (amplificatore), caricabatterie wireless per smartphone, centralina sedile elettrico conducente/passeggero, centralina ventilazione aria anteriore sedile, centralina riscaldamento sedile anteriore, centralina riscaldamento sedile posteriore, interruttore a pavimento Consolle, centralina dispositivo livellamento automatico dei fari, centralina IFS (sistema di illuminazione anteriore intelligente)

BRAKE SWITCH

Interruttore luci stop, IBU (unità centralina carrozzeria integrata)

P/SEAT DRV

Interruttore sedile elettrico di guida, centralina sedile elettrico conducente con IMS (sistema di memoria integrato)

A/C1

Centralina A/C

AIR BAG1

Centralina del sistema di sicurezza passiva supplementare (SRS)

MODULE2

AMP (amplificatore), ADP, blocco di giunzione P/E (relè presa di corrente), IBU (Unità centralina carrozzeria integrata), unità E-CALL, unità ADAS, tastiera A/V e navigazione, centralina A/V e navigazione

MULTIMEDIA

Centralina A/V e navigatore

DOOR LOCK

Relè serratura portiere, relè sblocco portiere, relè blocco di sicurezza

MODULE1

Interruttore luci di emergenza, interruttore multifunzione, connettore collegamento dati, sensore pioggia, sirena UIP, sensore UIP, unità PTG, centralina portiera conducente, unità specchietto esterno conducente/passeggero

P/SEAT PASS

Interruttore sedile elettrico passeggero, modulo sedile elettrico passeggero

MODULE7

AFCU conducente/passeggero, SW principale alzacristallo elettrico, deflettore attivo DX/SX, ICC, ETCS, CENTRALINA TELESCOPICA INCLINATA, valvola ad alta pressione refrigeratore BSA, valvola refrigeranti, valvola liquido refrigerante A/C

POWER HANDLE

Centralina telescopica inclinata

SBCM DRV

Centralina carrozzeria lato conducente

E-SHIFTER 2

SBW

WIRELESS DCU

DCU (centralina di dosaggio)

SBCM PASS

Centralina carrozzeria lato passeggero

MODULE9

Modulo sedile elettrico conducente/passeggero

CCU

CCU (unità centrale di comunicazione)

BMS

BMS (sistema di gestione batteria)

BDC1

BDC (controller di dominio carrozzeria), UWB (banda ultralarga)

E - LSD

E-LSD

BDC2

BDC (Controller di dominio carrozzeria)

S/HEATER RR

Centralina riscaldatore sedile posteriore

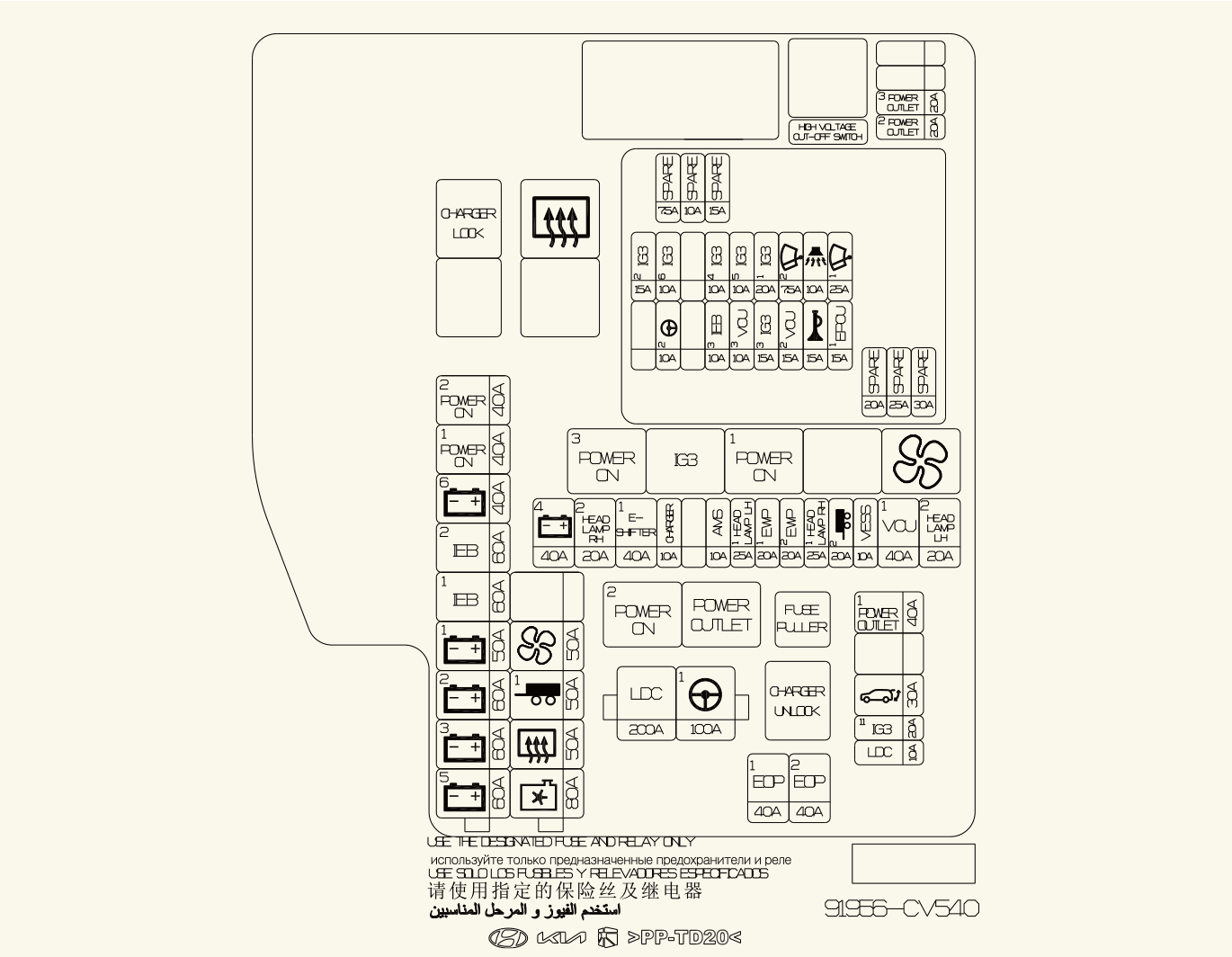

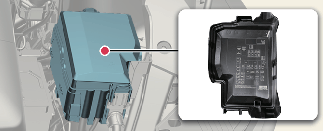

MULTI FUSE-1

LDC

Giunzione P/R (Fusibile: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

Unità MDPS

* MDPS è lo stesso come EPS (Servosterzo elettrico).

MULTI FUSE-3

B+6

Cassetta di giunzione PDC (Fusibile: ELSD, MODULO8, AIR BAG2, BMS, E-SHIFTER3, MODULO9, TETTO APRIBILE, A/C1)

B+5

Blocco PCB (Relè principale IG3, Fusibile: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

Cassetta di giunzione PDC (Fusibile: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

Scatola di giunzione PDC (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Scatola di giunzione PDC (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Unità IEB

IEB2

Unità IEB

POWER ON 1

Blocco di giunzione P/R (Relè ACC, relè IG1)

POWER ON 2

Blocco di giunzione P/R (Relè IG2)

MULTI FUSE-2

C/FAN

Motorino ventola di raffreddamento

RR HTD

Blocco di giunzione P/R (Rear Heated Relay)

TRAILER1

Unità connettore rimorchio

BLOWER

Blocco di giunzione P/R (Relè ventola)

FUSIBILE

B+4

Cassetta di giunzione PDC (Relè di blocco del carico a lungo termine, fusibile: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

Blocco di giunzione P/R (Relè E-Shifter, Fusibile: E-SHIFTER2)

CHARGER

Blocco giunzione P/R (Relè blocco caricabatterie, Relè sblocco caricabatterie), ICCU, VCMSCDM, CDM

AMS

Sensore batteria 12V

EWP1

Pompa acqua elettronica n. 1

EWP2

Pompa acqua elettronica n. 2

TRAILER2

Unità connettore rimorchio

VESS

Unità VESS

VCU1

VCU

P/OUTLET1

Power Outlet Relay

T/GATE

Unità PTG

Cassetta di giunzione PDC (IG3 8, IG3 7, IG3 10, IG3 9)

EOP1

Pompa elettronica posteriore dell’olio

EOP2

Pompa olio elettronica anteriore (4WD)

P/OUTLET3

Presa di alimentazione posteriore

P/OUTLET2

Presa di alimentazione anteriore

WIPER1

Blocco PCB (Scheda a circuito stampato) (Relè principale tergicristallo)

EPCU1

Inverter anteriore (4WD)

B/ALARM

Blocco PCB (Scheda a circuito stampato) Blocco (Relè principale avvisatore acustico)

HORN

Blocco PCB (Scheda a circuito stampato) (Relè avvisatore acustico)

WIPER2

IBU (unità centralina carrozzeria integrata)

VCU2

VCU

IG3 1

Cassetta di giunzione PDC (Fusibile: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Pompa acqua elettronica

IG3 5

Valvola a 3 vie del liquido refrigerante BMS (Sistema di gestione batteria)

VCU3

VCU

IG3 4

Pompa acqua elettronica #1, #2, Compressore A/C elettronico

IEB3

Unità IEB

IG3 6

Motorino ventola di raffreddamento, Pompa olio elettronica anteriore (4WD)

MDPS2

Unità MDPS

* MDPS è lo stesso come EPS (Servosterzo elettrico).

IG3 2

Inverter anteriore (4WD), VCU

Charger Lock Relay

Rear Heated Relay

POWER ON 3 Relay

POWER ON 1 Relay

POWER ON 2 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

Charger Unlock Relay
