Orientamento dei fari (per l'Europa)

Orientamento dei fari

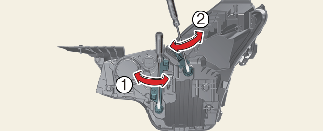

Tipo A

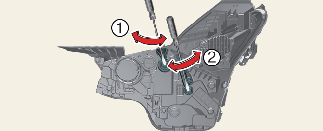

Tipo B

Funzionamento

  • Gonfiare gli pneumatici con la pressione specificata e rimuovere qualsiasi carico dal veicolo ad eccezione di conducente, pneumatico di scorta e attrezzi.

  • Il veicolo deve essere parcheggiato su un pavimento in piano.

  • Disegnare due linee verticali (Linee verticali passanti attraverso il centro del rispettivo faro) e una linea orizzontale (Linea orizzontale passante attraverso il centro dei due fari) sullo schermo.

  • Con fari e batteria in condizione normale, orientare i fari in modo che la porzione con la luminosità massima cada sulle linee orizzontale e verticali.

  • Per orientare il faro anabbagliante verso sinistra o verso destra, ruotare il cacciavite (1) in senso orario o antiorario. Per orientare il faro anabbagliante verso l’alto o verso il basso, ruotare il cacciavite (2) in senso orario o antiorario.

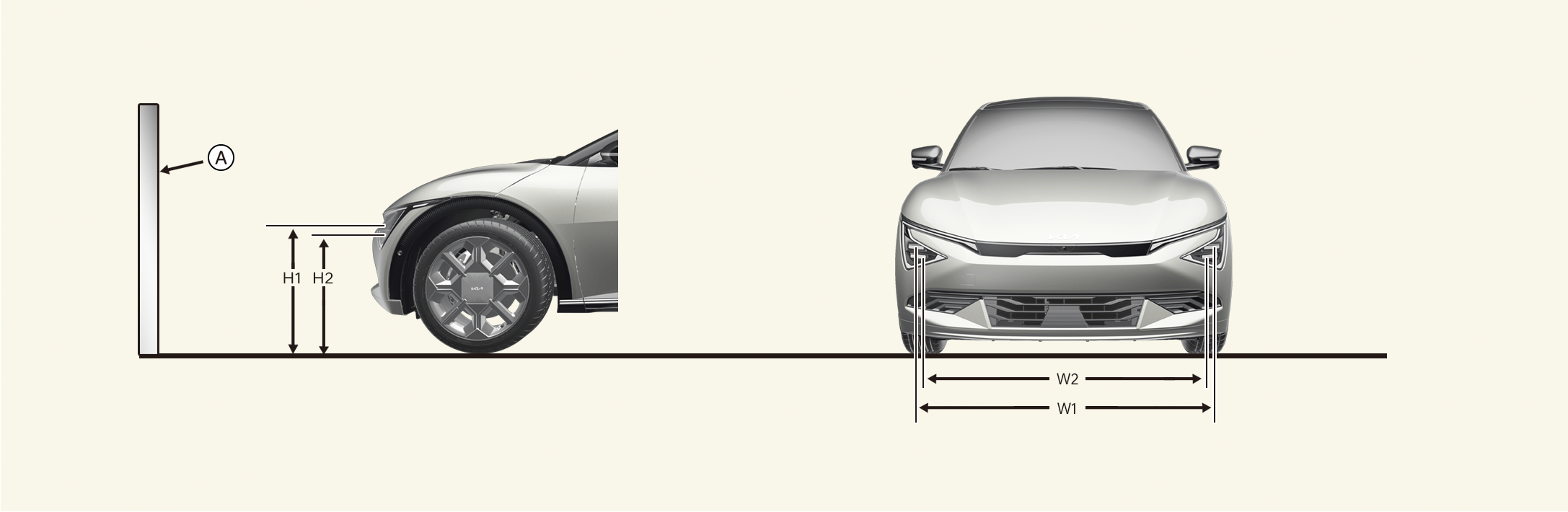

Punto di orientamento

* A: Schermo

Condizione veicolo

Faro (tipo a LED)

Altezza da terra

Distanza tra le luci

H1 (LOW)

H2 (HIGH)

W1 (LOW)

W2 (HIGH)

senza conducente

[mm]

Tipo A

664

(26,1)

615

(24,2)

1.556

(61,3)

1.620

(63,8)

Tipo B

1.602

(63)

1.576

(62)

con il conducente

[mm]

Tipo A

654

(25,7)

605

(23,8)

1.556

(61,3)

1.620

(63,8)

Tipo B

1.602

(63)

1.576

(62)

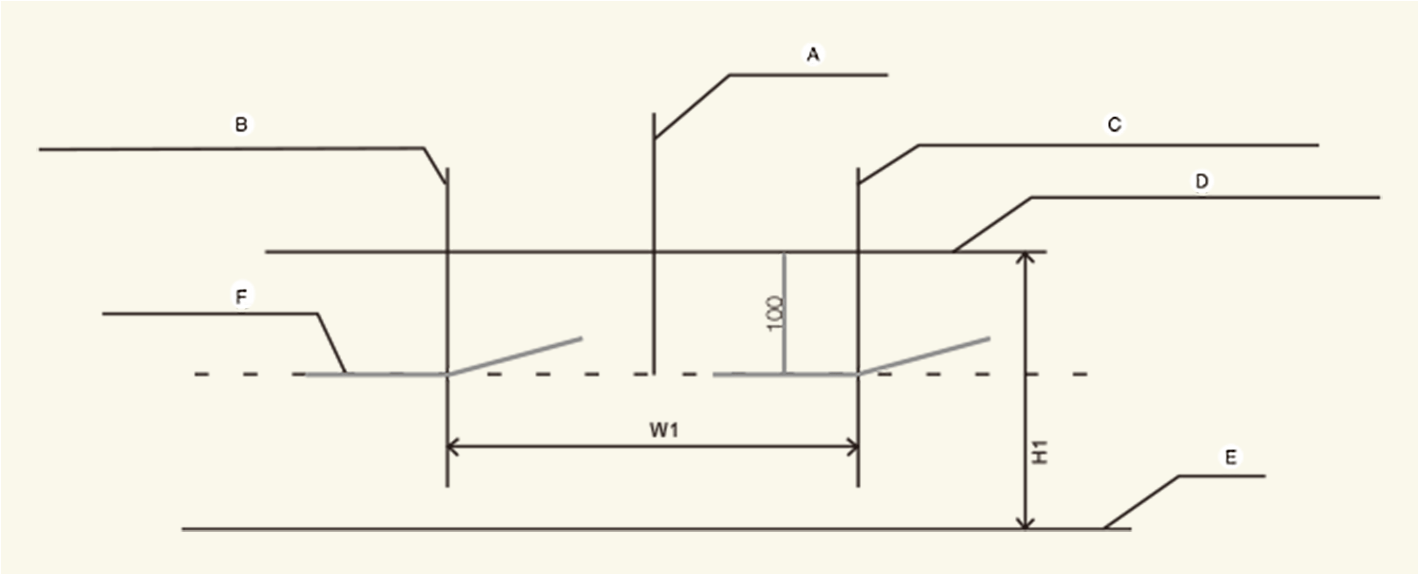

Luce anabbagliante faro (guida a sinistra)

Basato su schermo a 10 m
  • A: Asse verticale

  • B: Linea verticale del centro della lampadina del faro lato sinistro

  • C: Linea verticale del centro della lampadina del faro lato destro

  • D: Linea orizzontale del centro lampadina faro

  • E: Terreno

  • F: Linea di demarcazione

Funzionamento

  • Accendere le luci anabbaglianti senza conducente a bordo.

  • La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.

  • Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolato l'orientamento orizzontale.

  • Disinserire il freno di stazionamento e mettere la marcia in N (Folle). Inoltre, se è presente il dispositivo di regolazione dell’assetto dei fari, regolarlo su '0'.

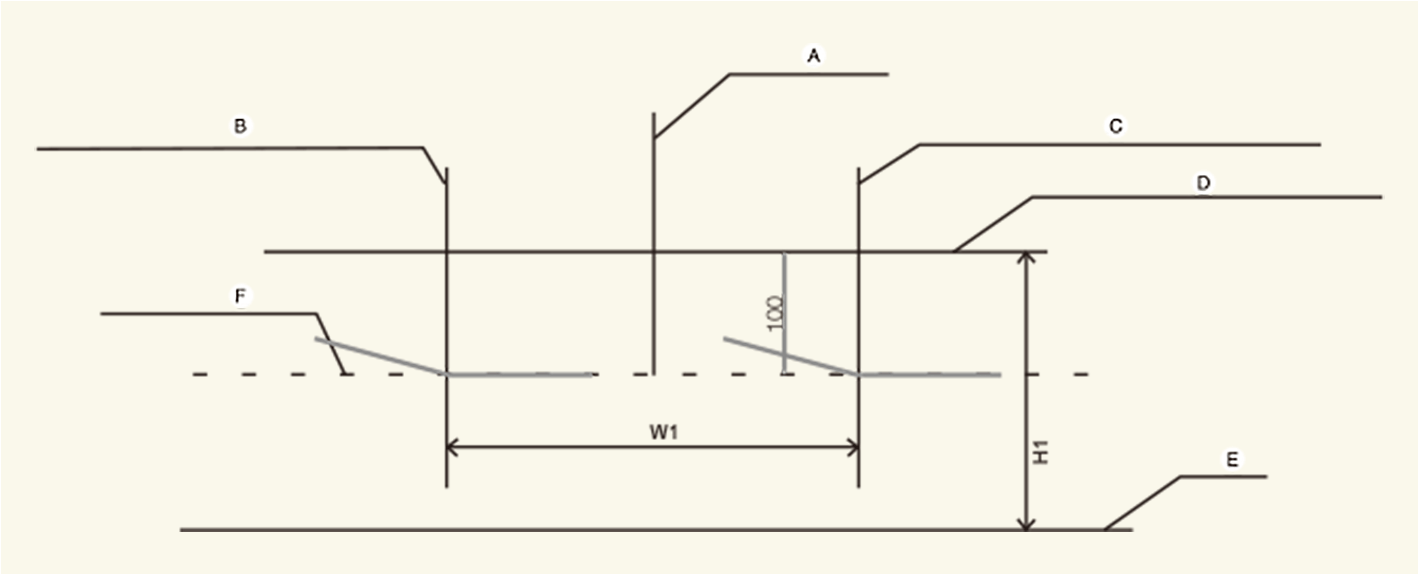

Luce anabbagliante faro (guida a destra)

Basato su schermo a 10 m
  • A: Asse verticale

  • B: Linea verticale del centro della lampadina del faro lato sinistro

  • C: Linea verticale del centro della lampadina del faro lato destro

  • D: Linea orizzontale del centro lampadina faro

  • E: Terreno

  • F: Linea di demarcazione

Funzionamento

  • Accendere le luci anabbaglianti senza conducente a bordo.

  • La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.

  • Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolato l'orientamento orizzontale.

  • Disinserire il freno di stazionamento e mettere la marcia in N (Folle). Inoltre, se è presente il dispositivo di regolazione dell’assetto dei fari, regolarlo su '0'.
