[Zonder ISG] Zekering - MULTI MEDIA 3, MULTI MEDIA 2 [Met ISG] Laag DC-DC Converter (Audio)

Regelmodule SRS (Aanvullend veiligheidssysteem)

Dakconsolelampje, middelste interieurverlichting, interieurverlichting, schakelaar lampje make-upspiegel links/rechts, bagageruimteverlichting links/rechts, lampje dashboardkastje, sfeerlicht bestuurder/bijrijder, portierverlichting bestuurder/bijrijder, voetenruimteverlichting bestuurder/bijrijder

IBU, remlichtschakelaar

Instrumentenpaneel, head-up display

Elektronische selectiehendel automatische transmissie (IG1)

IBU (IG1)

[Met ISG] Instrumentenpaneel, head-up display, aircoschakelaar, draadloze oplader, [Met ISG] Blind-Spot Collision Warning, [Zonder ISG] SVM (Surround View Monitor)

Audiosysteem

Module airconditioning, airconditioningschakelaar, controlelampje antidiefstal, head-up display [zonder ISG] instrumentenpaneel

IBU (B+)

Elektronische selectiehendel automatische transmissie (B+)

Instrumentenpaneel, controlelampje waarschuwingssysteem veiligheidsgordel voorpassagier/achterpassagiers

IBU (B+)

Module bestuurdersportier, elektrisch verstelbare buitenspiegels bestuurderszijde/passagierszijde

MTS (Mozen Telematics System) E-Call-module

IBU (IG2)

Selectiehendel automatische transmissie, module bestuurdersportier, remlichtschakelaar

Relais portiervergrendeling, relais portierontgrendeling, relais supervergrendeling

Stoelventilatiemodule voor, stoelverwarmingsmodule voor

Relais achterklep, relais tankdopklep, stuurkussenschakelaar

IBU (B+ (ESCL)), regensensor

12V-aansluiting voor

Regeling koelventilator (BLDC-motor)

IBU, ECS-eenheid, AWD (All Wheel Drive) ECM (Electronic Control Module), Smart Cruise Control-module, schakelindicator automatische transmissie, consoleschakelaar (voor/boven), SVM (Surround View Monitor), stuurkussenschakelaar, stuurhoeksensor, In hoogte/diepte verstelbaar stuurwiel, Lane Keeping Assist, elektronische motor-ECU

In hoogte / diepte verstelbaar stuurwiel

Regeleenheid lendesteun bestuurder

Diagnosestekker, consoleschakelaar (boven), sfeerlicht bestuurder/bijrijder

Regelmodule airconditioning, airconditioningschakelaar, audio, hoofdunit audio/video & navigatiesysteem, verlichting selectiehendel automatische transmissie, module airconditioning, laagspanningsstroomomvormer (audio/AMP (versterker)), AMP (versterker), MTS (Mozen Telematics System) E-Call-module, elektrochromatische binnenspiegel, IMS-module (geïntegreerd geheugensysteem), ventilatiemodule voor, stoelverwarmingsmodule voor/achter, draadloze oplader

Schuifdakmodule (glaspaneel)

USB-oplader vooor/achter

Multifunctionele schakelaar

MDPS (module elektrische stuurbekrachtiging)

Unit (R-MDPS (module elektrische stuurbekrachtiging)

Module geïntegreerd geheugensysteem bestuurder, handschakelaar bestuurder

Handschakelaar passagiersstoel

Elektrisch bediende ruit bestuurderszijde, module elektrisch bediende ruit linksachter

IBU, Around View-monitor, audio, AMP (versterker), MTS (Mozen Telematics System) ECall-module, DC-DC-laagspanningsconverter (audio/AMP (versterker)), elektronische selectiehendel automatische transmissie (SBW (Shift By Wire)), verbindingsblok motorruimte (relais aansluiting)

Module airconditioning, aircoschakelaar, verbindingsblok motorruimte (aanjagerrelais)

Koplamp links/rechts, AFS-regeleenheid, regelmodule automatische koplampverstelling

Dynamo, zekering - GLOW, multizekering - C/FAN1 / B+4 / B+3 / B+2 / B+1 /OPCU / ESC1 / ESC2 / AANJAGER / ACHTERKLEP

Startrelais

[BLDC (Brushless Direct Current) motor] regeling koelventilator

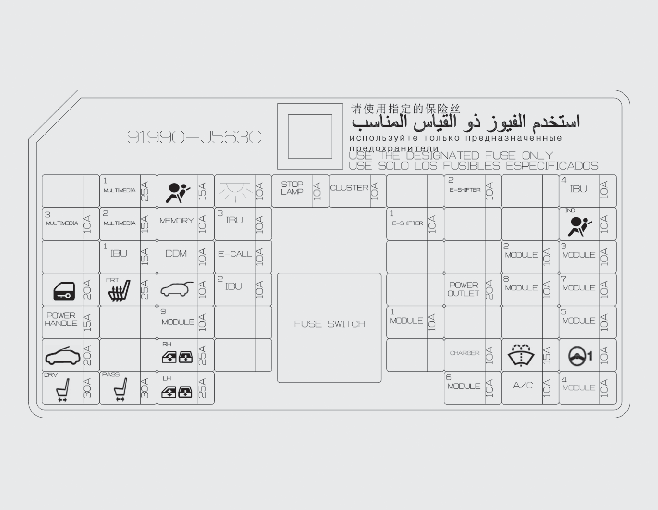

Verbindingsblok dashboard (zekering - STOP LAMP/automatische lekstroomonderbreker/MULTI MEDIA3/MULTI MEDIA2/MEMORY1/IBU3 / DRIVER DOOR MODULE / E-CALL)

Verbindingsblok dashboard (zekering - DOOR LOCK / POWER HANDLE / SUNROOF / DRIVER POWER SEAT / PASSENGER POWER SEAT)

Verbindingsblok dashboard (zekering - SEAT HEATER / TAIL GATE / MODULE9 / PASSENGER POWER WINDOW / DRIVER POWER WINDOW)

[Met ISG] Elektrische oliepomp

Regelmodule ESC (elektronische stabiliteitsregeling)

Regelmodule ESC (elektronische stabiliteitsregeling)

Aanjagerrelais

Elektrisch bedienbare achterklepmodule

MDPS-eenheid (module elektrische stuurbekrachtiging)

Motorrelais, zekering - HORN / WIPER1 / H/BEAM H/LAMP / B/ALARM)

[DC (gelijkstroom) Motor] relais koelventilator

[(Benzine) 2.0 FR T-GDi] E-CVVT-relais

Relais vacuümpomp

AWD (All Wheel Drive) ECM (elektronische regelmodule)

Relais IG2

12V-aansluiting achter

12V-aansluiting voor

Module airconditioning

[(Benzine) 2.0 FR T-GDi]

Motor-ECU

ESC (elektronische stabiliteitsregeling)-regelmodule, multifunctionele servicestekker

Motor-ECU

Motor-ECU

Claxonrelais

Ruitenwisserrelais

TCM (transmissiemodule), [Met ISG] Motoroliepomp

[(Benzine) 2.0 FR T-GDi, (Benzine) 3.3 T-GDi] Lambdasensor (OMHOOG/OMLAAG)

TCM (transmissiemodule)

Ruitenwisserrelais

[(Benzine) 2.0 FR T-GDi] Bobine #1/#2/#3/#4[(Benzine) 3.3 T-GDi] Bobine #1/#2/#3/#4/#5/#6

Module actieve motorkapverhoging

Relais grootlicht

Motor-ECU

[(Benzine) 2.0 FR T-GDi, (Benzine) 3.3 T-GDi] RELAIS VACUÜMPOMP, SCHAKELAAR VACUÜM

[(Benzine) 2.0 FR T-GDi, (Benzine) 3.3 T-GDi] Relais koelventilator, oliedrukregelklep, magneetklep dampafvoer, RCV (regelaar recirculatieklep), elektrische thermostaat

[(Benzine) 3.3 T-GDi] Magneetklep oliedruk, ACTIEVE VARIABELE UITLAATKLEP

Relais claxon alarmsysteem

Elektronische geregeld veersysteem (ECS)

Stoelverwarmingsmodule achter

Aircoschakelaar, elektrisch bedienbare buitenspiegel bestuurderszijde/passagierszijde

Brandstofpomprelais

Servo achterportiervergrendeling links/rechts (stuur rechts)

Relais achterruitverwarming

AMP (versterker) (MOBIS/PREMIUM)

[Zonder ISG] Zekering - AMP2[Met ISG] , DC-DC-laagspanningsconverter (AMP (versterker))

Relais IG1

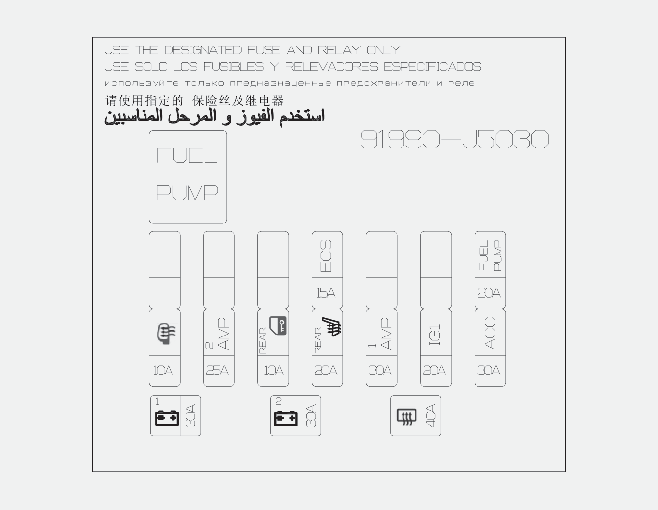

Verbindingsblok achter (zekering - FUEL PUMP / REAR HEATED/ AMP1)

Verbindingsblok achter (relais DCU, zekering - ECS1 / REAR S/HEAT / IG1)

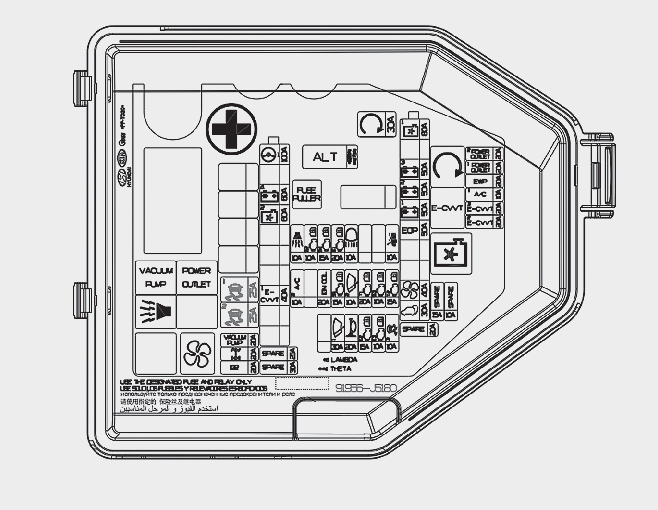

Verdeelblok motorruimte (relais 12V-aansluiting), zekering - START / ECU2 / TCU1)
