Mjere opreza za punjenje izmjeničnom strujom i punjač za impulsno punjenje* (prijenosni kabel za punjenje*) (punjenje izmjeničnom strujom)

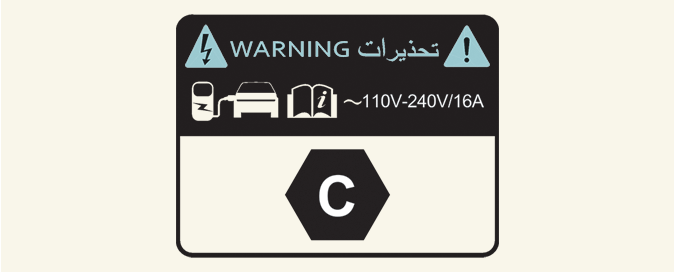

1. Nakon otvaranja vratiju za punjenje, provjerite simbol za punjenje na donjem dijelu oznake upozorenja.

2. Provjerite simbol konektora za punjenje izmjenične struje i kabel za impulsno punjenje.

3. Nakon provjere slova abecede simbola za punjenje, nastavite s korakom punjenja.

   * Pogledajte Više pojedinosti.

4. Opasnost od kvara, požara, ozljede, itd. se očekuje kad se upotrebljava konektor za punjenje s nepovezanim simbolom.

* : Ovisno o regiji, ovaj kabel možda neće biti isporučen s vašim vozilom.

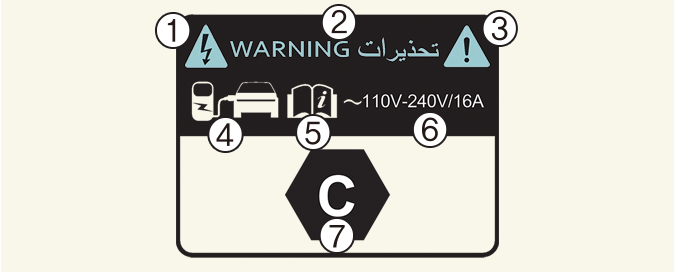

Oznaka električnog punjenja (za Europu)

Električni kabel za punjenje je spojen na vratima za punjenje.

1 – 3 Upozorenje za visoki napon

4 Identifikator vrata za punjenje

5 Za više pojedinosti pogledajte Više pojedinosti.

6 Napon i struja punjenja – () AC, izmjenična jednofazna struja.

7 Identifikatori za tip punjenja. Za više pojedinosti pogledajte Više pojedinosti.

Tablica simbola električnog punjenja (za Europu)
