Usmjeravanje prednjih svjetala i prednje lampice za maglu (za Europu)

Usmjeravanje prednjih svjetala

Tip A
Tip B

Rad

  • Napumpajte gume do navedenog tlaka i uklonite sve terete iz vozila, osim vozača, rezervne gume i alata.

  • Vozilo treba postaviti na ravnu podlogu.

  • Nacrtajte okomite crte (okomite crte koje prolaze kroz odgovarajuća središta prednjih svjetala) i vodoravnu crtu (vodoravna crta koja prolazi kroz središte prednjih svjetala) na zaslonu.

  • S glavnim svjetlom i akumulatorom u normalnom stanju, usmjerite prednja svjetla tako da najsvjetliji dio padne na vodoravne i okomite crte.

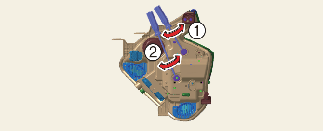

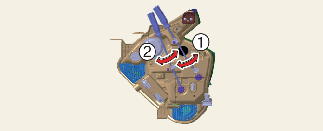

  • Kako biste usmjerili kratka svjetla ulijevo ili udesno, okrečite odvijač (1) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu. Kako biste usmjerili kratka svjetla gore ili dolje, okrečite odvijač (2) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu.

Usmjeravanje prednjeg svjetla za maglu

Tip A
Tip B

Prednje svjetlo za maglu može se umjeriti na isti način kao i usmjeravanje prednjih svjetala. Prednja svjetla za maglu usmjerite kada su prednja svjetla za maglu i akumulator u normalnom stanju.

Rad

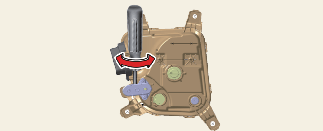

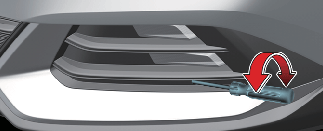

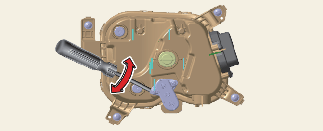

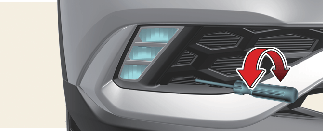

  • Okrečite odvijač u smjeru kazaljke na satu kako biste usmjerili prednje svjetlo za maglu gore ili dolje.

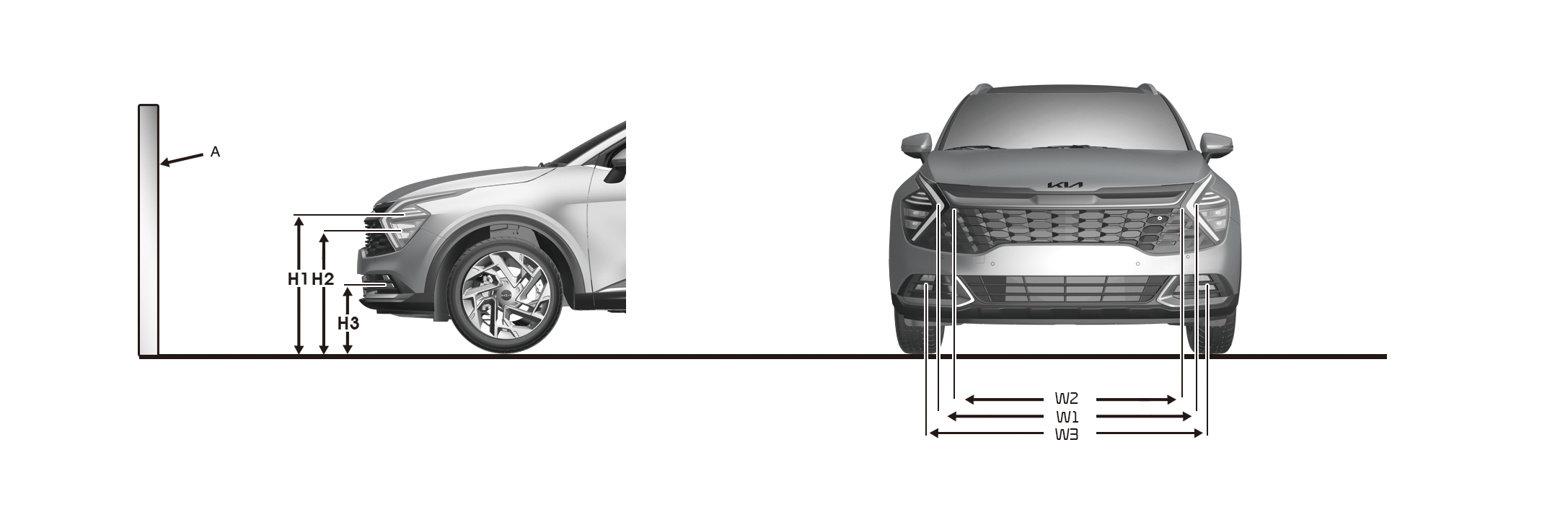

Točka usmjeravanja

* A: Zaslon

Stanje vozila

Prednje svjetlo (LED)

Prednje svjetlo za maglu (LED) (ako je u opremi)

Visina tla

Udaljenost između svjetiljki

Visina tla

Udaljenost između svjetiljki

Kratka / duga svjetla

Kratka / duga svjetla

H1

H2

W1

W2

H3

W3

bez vozača

[mm (in)]

Tip A

754,1

(29,7)

689,1

(27,1)

1456

(57,3)

1558

(61,3)

412,5

(16,2)

1380

(54,3)

Tip B

761,1

(30,0)

704,1

(27,2)

1540

(60,6)

1540

(60,6)

405,1

(15,9)

1475

(58,1)

s vozačem

[mm (in)]

Tip A

744,1

(29,3)

679,1

(26,3)

1456

(57,3)

1558

(61,3)

402,5

(15,8)

1380

(54,3)

Tip B

751,1

(29,6)

694,1

(27,3)

1540

(60,6)

1540

(60,6)

395,1

(15,6)

1475

(58,1)

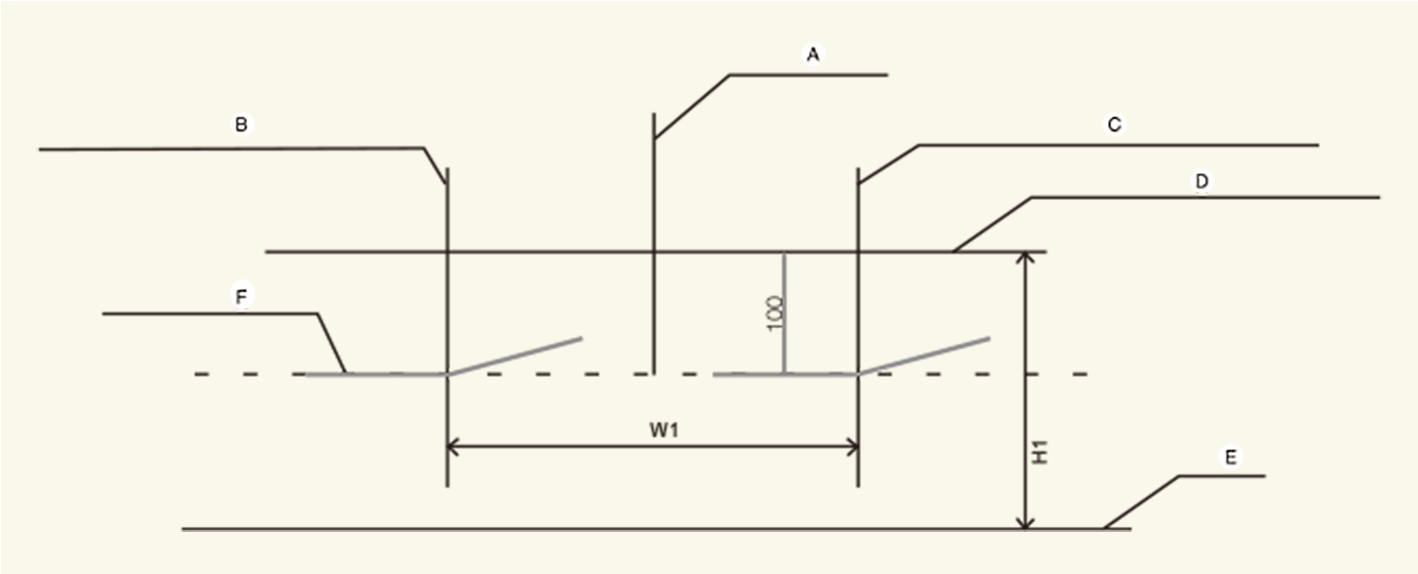

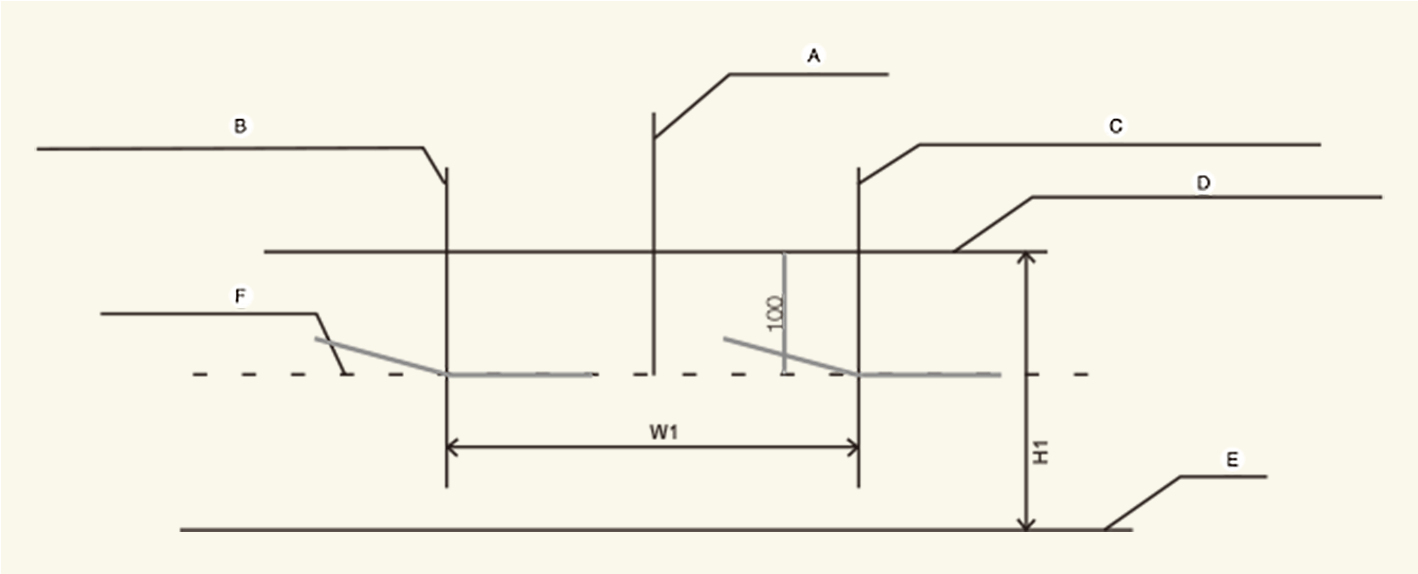

Snop prednjih kratkih svjetala (LHD vozilo)

Na temelju zaslona od 10 metara

  • A: Os vozila

  • B: Okomita crta sredine lijeve žarulje prednjeg svjetla

  • C: Okomita crta sredine desne žarulje prednjeg svjetla

  • D: Vodoravna crta sredine žarulje prednjeg svjetla

  • E: Tlo

  • F: Granična crta

Rad

  1. Uključite kratka svjetla bez vozača u vozilu.

  2. Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.

  3. Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.

  4. Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite prekidač uređaja za izravnavanje prednjih svjetala s položajima 0.

Snop prednjih kratkih svjetala (RHD vozilo)

Na temelju zaslona od 10 metara

  • A: Os vozila

  • B: Okomita crta sredine lijeve žarulje prednjeg svjetla

  • C: Okomita crta sredine desne žarulje prednjeg svjetla

  • D: Vodoravna crta sredine žarulje prednjeg svjetla

  • E: Tlo

  • F: Granična crta

Rad

  1. Uključite kratka svjetla bez vozača u vozilu.

  2. Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.

  3. Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.

  4. Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite prekidač uređaja za izravnavanje prednjih svjetala s položajima 0.

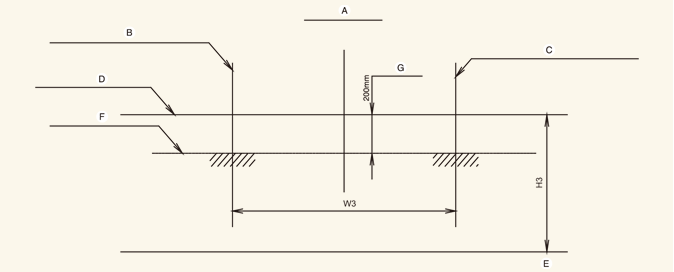

Prednje svjetlo za maglu

Na temelju zaslona od 10 metara

  • A: Os vozila

  • B: Okomita crta sredine lijeve žarulje prednjeg svjetla

  • C: Okomita crta sredine desne žarulje prednjeg svjetla

  • D: Vodoravna crta sredine žarulje prednjeg svjetla

  • E: Tlo

  • F: Granična crta

  • G: Gornja granica

Rad

  1. Uključite prednje svjetlo za maglu bez vozača u vozilu.

  2. Granična linija treba biti projicirana u dopuštenom rasponu (zasjenjeno područje).
