A lassú töltő akkor használható, ha AC töltő nem áll rendelkezésre.

1. Csatlakozó és kábel

2. Vezérlőegység (ICCB)

3. Töltőcsatlakozó/-kábel

* : Az Ön régiójától függően előfordulhat, hogy ez a kábel nem tartozéka a járművének.

1. Csatlakoztassa a dugót egy háztartási hálózati csatlakozóhoz.



   A: Dugó

   B: Elektromos aljzat

2. Ezután ellenőrizze, hogy világít-e az áramforrás (zöld) jelzőfénye a vezérlődobozon.



3. A féket nyomva tartva aktiválja a rögzítőféket.

4. Kapcsoljon KI minden kapcsolót, váltson P (parkolás) fokozatba, és állítsa le a motort. Ha a töltést P (parkolás) fokozatba történő váltás nélkül kezdik meg, a töltés azt követően kezdődik, hogy a sebességfokozat automatikusan P (Parkolás) állásba vált.

5. Nyissa ki a töltőajtót.

   A további részleteket lásd: További részletek.

6. Nyissa ki a töltőcsatlakozó és a töltőaljzat védőkupakjait. Ellenőrizze, hogy van-e bennük idegen anyag vagy por.

7. Fogja meg a töltőcsatlakozó fogantyúját, és csatlakoztassa a jármű töltőaljzatához. Nyomja be teljesen a csatlakozót. A csatlakozó és a töltőaljzat nem megfelelő érintkezése tüzet okozhat.

8. A töltés automatikusan megkezdődik (a töltőlámpa világít).



9. Győződjön meg róla, hogy a töltésjelző lámpa () a műszerfalon bekapcsol-e a nagyfeszültségű akkumulátorhoz. Az akkumulátor nem töltődik, ha a töltésjelző lámpa () nem világít. Ha a csatlakozó nem érintkezik megfelelően az aljzattal, csatlakoztassa újra a töltőkábelt, és próbálja újra.

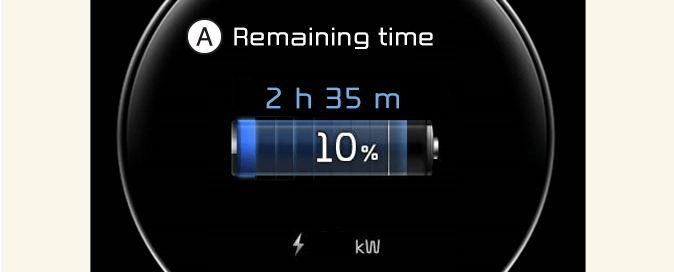

10. A töltés megkezdése után a műszerfalon megjelenik a becsült töltési idő, körülbelül 1 percig.



    A: Hátralévő idő

    A becsült töltési idő szintén megjelenik a műszerfalon körülbelül 1 percre, ha töltés közben kinyitja a vezetőoldali ajtót. Ha az ütemezett töltés illetve az ütemezett légkondicionálás/fűtés aktív, a kijelzőn a becsült töltési idő helyett „--” jelenik meg.

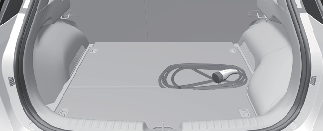

Javasoljuk, hogy a lassú töltéshez használt kábelt használat után helyezze a tárolódobozba.

• Töltőcsatlakozó a járműhöz csatlakoztatva (zöld POWER fény ON)

• Dugó egy elektromos aljzathoz csatlakoztatva (zöld POWER fény ON)

1. A töltő leválasztása előtt győződjön meg róla, hogy az ajtók retesze nyitva van. Ha az ajtó zárva van, aktiválódik a töltőcsatlakozó zárrendszere. A töltőkábel ellopásának megakadályozása érdekében a töltőcsatlakozó nem húzható ki a bemenetből, ha az ajtók zárva vannak. Ha azonban a jármű töltőcsatlakozója AUTO (Automatikus) módban van, a töltőcsatlakozó a töltés végeztével automatikusan kiold.



   MEGJEGYZÉS

   A töltő leválasztásához nyissa ki az ajtókat a csatlakozó reteszének kioldásához. Ellenkező esetben a csatlakozó és a gépkocsi töltőaljzata károsodhat.

2. Tartsa meg a töltőcsatlakozó fogantyúját és húzza ki a csatlakozót.



3. Ügyeljen arra, hogy teljesen becsukja a töltőajtót.

4. Válassza le a dugót a háztartási hálózati csatlakozóról. Ne a kábelnél fogva húzza ki a csatlakozó dugót.



   A: Dugó

   B: Elektromos aljzat

5. Zárja le a töltőaljzat fedelét, hogy ne kerülhessenek idegen tárgyak az aljzatba.

6. A kábelt az erre a célra kialakított rekeszben tárolja.

• Kizárólag a Kia által jóváhagyott töltőkábelt használjon.

• Ne próbálja megjavítani, szétszerelni, vagy módosítani a töltőkábelt.

• Ne használjon hosszabbítót vagy adaptert.

• Azonnal hagyja abba a kábel használatát, ha a hibajelző fény világítani kezd.

• Ne érintse meg az aljzatot és a töltő csatlakozót nedves kézzel.

• Ne érintse meg az A váltóáramú inverter töltőcsatlakozó és az A váltóáramú inverter töltőaljzat érintkezőit.

• Ne csatlakoztassa a töltőt az előírttól eltérő feszültségű áramforráshoz.

• Ne használja a hordozható töltőkábelt, ha az kopott, sérült, vagy bármilyen módon károsodott.

• Ha az ICCB tok és az A váltóáramú inverter töltőcsatlakozó sérült, megrepedt, illetve a kábelek szigetelése károsodott, ne használja a hordozható töltőkábelt.

• A hordozható töltőkábelt gyermekek nem használhatják.

• Ne hagyja, hogy a vezérlőegységbe víz kerüljön.

• Az A váltóáramú inverter töltőcsatlakozó és aljzat nem szennyeződhet idegen anyagokkal.

• Ne lépjen rá a kábelre. Ne húzza, hajlítsa, vagy csavarja meg a kábelt.

• Ne használja a töltőt, ha villámlik.

• Ne ejtse el a vezérlő egységet, és ne helyezzen rá nehéz tárgyakat.

• Ne helyezzen hőt fejlesztő tárgyakat vagy eszközöket a töltő közelébe.

• A kopott vagy sérült töltőkábel, illetve háztartási hálózati csatlakozó használata áramütéshez vezethet. Ha nem biztos benne, hogy a háztartási csatlakozó sértetlen, ellenőriztesse képesített villanyszerelővel.

• Azonnal függessze fel a hordozható töltőkábel használatát, ha a háztartási csatlakozó, vagy a töltő alkatrészei felforrósodnak, illetve égett szagot érez.

Ha a nagyfeszültségű akkumulátor a töltő csatlakoztatását követően nem tölthető, ellenőrizze a következőket:

1. Ellenőrizze a jármű töltési beállításait.

   (pl. ha az ütemezett töltés funkció aktív, akkor a váltóáramú töltő vagy a hordozható töltő csatlakoztatása után a töltés nem indul el azonnal.)

2. Ellenőrizze a váltóáramú töltő vagy a hordozható töltő működésének állapotát.

   (A hordozható töltő állapota)

   * A töltési állapot jelzésének tényleges módszere a töltő gyártójától függően eltérő lehet.

3. Ha a jármű nem tölt és egy üzenet jelenik meg a műszerfalon, ellenőrizze a megfelelő üzenetet.

4. Ha a jármű egy másik normálisan működő töltővel megfelelően tölt, forduljon a töltő gyártójához.

5. Ha a jármű egy másik jól működő töltővel sem tölt megfelelően, akkor javasoljuk, hogy vizsgálat céljából forduljon egy hivatalos Kia-márkakereskedőhöz/szervizpartnerhez.
