Biztosíték-/relétáblák ismertetése

A biztosítéktáblák/relétáblák fedelének belső oldalára ragasztott címkén látható a biztosítékok/relék neve és amperszáma.

MEGJEGYZÉS

Előfordulhat, hogy a kézikönyvben szereplő biztosítéktáblával kapcsolatos leírások közül nem mindegyik vonatkozik az Ön gépkocsijára. Az információk a nyomtatás időpontjára vonatkoznak. Ha gépkocsijában a biztosítéktáblát ellenőrzi, olvassa el a biztosítéktáblán szereplő címkét.

Vezető oldali biztosítéktábla

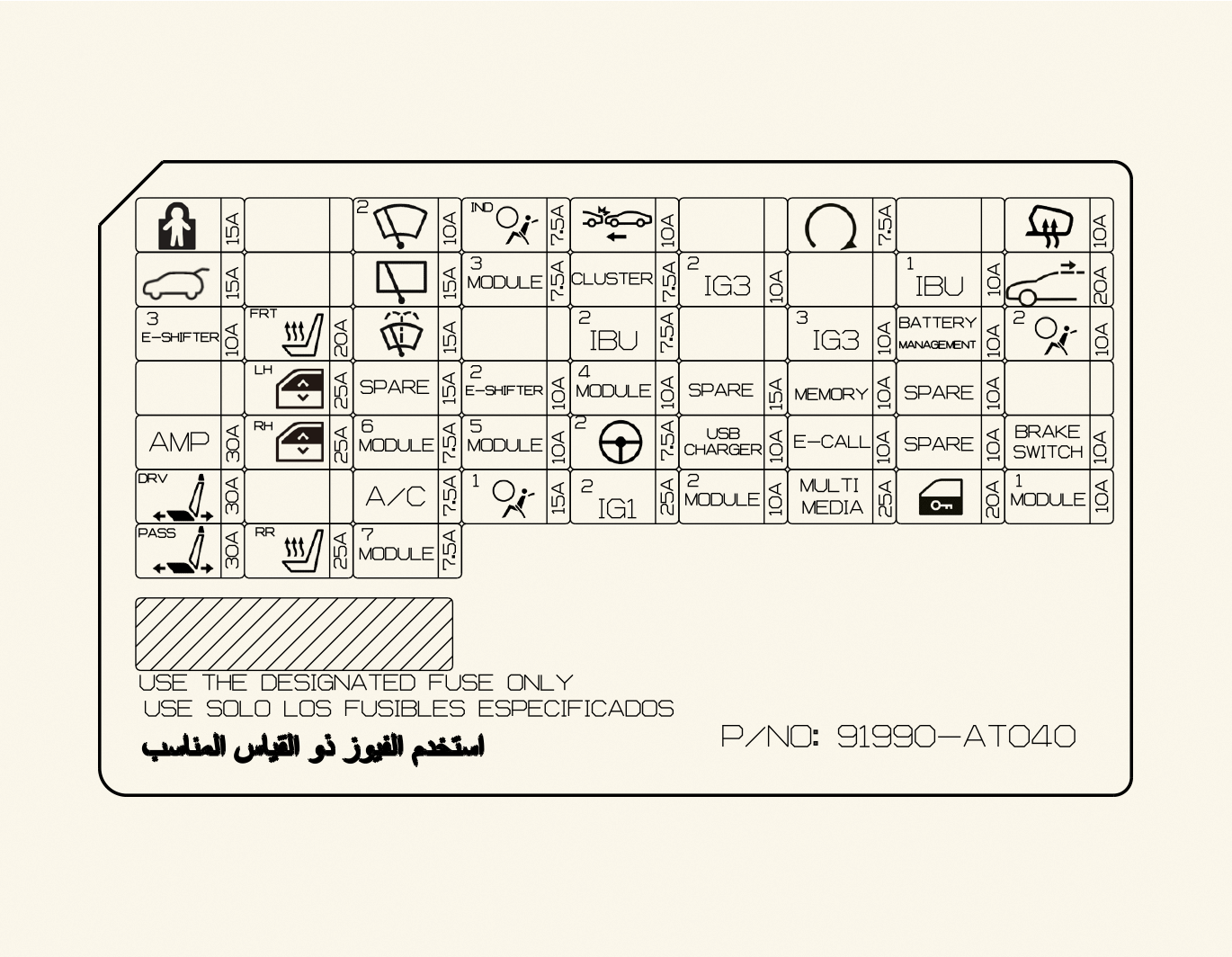

HEV járművek esetén

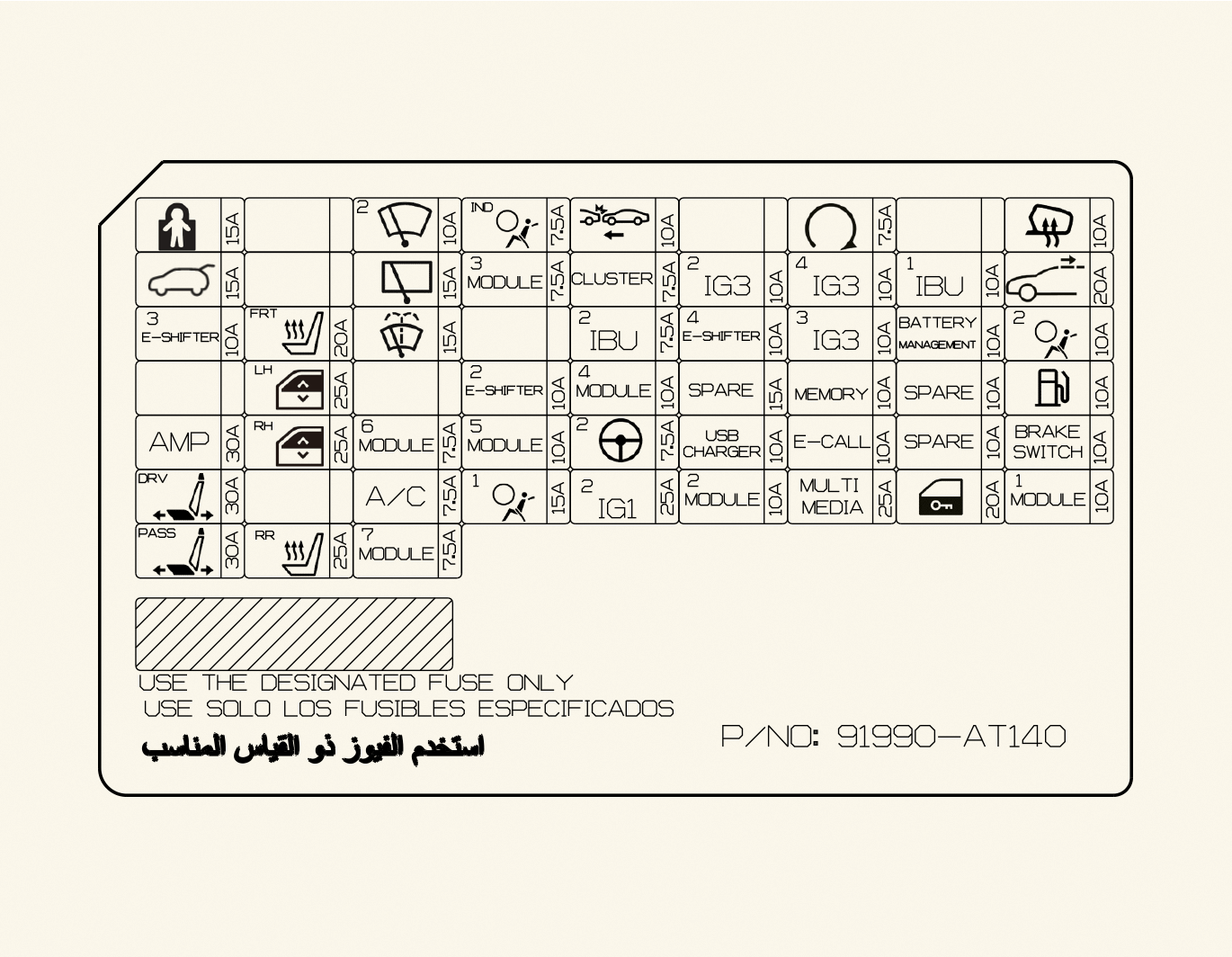

PHEV járművek esetén

ICU Csatlakozódoboz

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

AMP

30 A

AMP (Erősítő)

P/SEAT DRV

30 A

Vezető deréktámasz kapcsoló, Elektromos állítású vezetőülés, IMS (Integrált memória rendszer) Vezérlőegység

P/WINDOW LH

25 A

HÁTSÓ BALOLDALI ELEKTROMOS ABLAKEMELŐ KAPCSOLÓ/MODUL, VEZETŐOLDALI ELEKTROMOS ABLAKEMELŐ KAPCSOLÓ/MODUL (BALKORMÁNYOS), UTASOLDALI ELEKTROMOS ABLAKEMELŐ KAPCSOLÓ/MODUL

P/SEAT PASS

30 A

Elektromos utasülés kapcsolója

S/HEATER

(FRONT)

20 A

Első ülésszellőztetés Vezérlőmodul, Elsőülés-fűtés Vezérlőmodul

S/HEATER (REAR)

25 A

Hátsó ülés fűtésének vezérlőmodulja

P/WINDOW RH

25 A

HÁTSÓ JOBBOLDALI ELEKTROMOS ABLAKEMELŐ KAPCSOLÓ/MODUL, VEZETŐOLDALI ELEKTROMOS ABLAKEMELŐ KAPCSOLÓ/MODUL (JOBBKORMÁNYOS), UTASOLDALI ELEKTROMOS ABLAKEMELŐ KAPCSOLÓ/MODUL (BALKORMÁNYOS)

T/GATE

15 A

Felhajtható csomagtér ajtó relé

DR LOCK

20 A

Központi ajtózáró/-nyitó relé, holtpont-relé

MULTI MEDIA

25 A

Audio/ navigációs fejegység

E-CALL

10 A

Vészhívás egység

MEMORY

10 A

Műszercsoport, Kivetítő képernyő (Head-Up), Hangulatlámpa, Klímaberendezés vezérlőmodul

START

7,5 A

Riasztó relé, HPCU, IBU

E-SHIFTER3

10 A

SCU, Elektronikus váltótárcsa

MODULE6

7,5 A

IBU (Integrál karosszéria-szabályozó modul)

MODULE3

7,5 A

Fej feletti konzol, Multifunkciós kapcsoló, féklámpa-kapcsoló

A/BAG1

15 A

SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység

WASHER

15 A

Ablakmosóberendezés vezérlőkar

MODULE1

10 A

KULCS RETESZ, KLÍMABERENDEZÉS VEZÉRLŐMÓDUL, TÖLTÉSJELZŐ LÁMPA (PLUG-IN HIBRID JÁRMŰNÉL), VÉSZKAPCSOLÓ, ESŐÉRZÉKELŐ, KORMÁNYKERÉKEN ELHELYEZETT TÁVIRÁNYÍTÓ

IBU1

10 A

IBU (Integrált karosszéria-szabályozó modul), SPORT ÜZEMMÓD KAPCSOLÓJA

MODULE2

10 A

IBU, ADAS ELEKTROMOS PARKOLÁSVEZÉRLŐ EGYSÉG, AUDIO/NAVIGÁCIÓS FEJEGYSÉG, Motortér elosztóblokk (P/KIMENET Relé)

A/BAG IND

7,5 A

MŰSZERCSOPORT (SRS VEZÉRLŐMODUL)

IBU2

7,5 A

IBU (Integrál karosszéria-szabályozó modul)

MODULE4

10 A

IBU, ADAS ELEKTROMOS PARKOLÁSVEZÉRLŐ EGYSÉG, VESS EGYSÉG, ELSŐ KAMERA, BUKÓTÉR KAPCSOLÓ, KÖZPONTI MŰSZERFAL, HÁTSÓ SARKI RADAR

A/CON

7,5 A

LÉGKONDICIONÁLÓ BERENDEZÉS VEZÉRLŐMODUL, Motortér elosztóblokkja (VENTILÁTOR, PTC RELÉ), KLÍMABERENDEZÉS KOMPRESSZOR

A/BAG2

10 A

SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység

CLUSTER

7,5 A

MŰSZERCSOPORT, KIVETÍTŐ KÉPERNYŐ

MODULE5

10 A

FÉNYSZÓRÓ MAGASSÁGÁLLÍTÓ KAPCSOLÓ, AUDIO/NAVIGÁCIÓS FEJEGYSÉG, VEZETÉK NÉLKÜLI OKOSTELEFONTÖLTŐ RENDSZER, E-CALL EGYSÉG, KLÍMABERENDEZÉS VEZÉRLŐMODUL, FEJ FELETTI MŰSZERFALI LÁMPA, ELEKTROKRÓM TÜKÖR, AMP (ERŐSÍTŐ), ÜLÉSFŰTÉS VEZÉRLŐMODUL

MODULE7

7,5 A

ADAS ELEKTROMOS PARKOLÁSVEZÉRLŐ EGYSÉG, KLÍMABERENDEZÉS INVERTER, HŰTŐVENTILÁTOR MOTOR, ÜLÉSFŰTÉS VEZÉRLŐMODUL

BRAKE SWITCH

10 A

IBU (Integrál karosszéria-szabályozó modul), Féklámpa kapcsoló

MDPS2

7,5 A

MDPS (motoros szervokormány) egység

SUNROOF

20 A

NAPFÉNYTETŐ

HEATED MIRROR

10 A

Külső fűtött tükör

IG3 2

10 A

AKKUMULÁTORKEZELŐ RENDSZER

IG3 3

10 A

FEDÉLZETI TÖLTŐEGYSÉG, HPCU, Motortér elosztóblokk (AKKUMULÁTOR, C/VENTILÁTOR RELÉ), KLÍMABERENDEZÉS KOMPRESSZOR

IG3 4

10 A

AUDIO/NAVIGÁCIÓS FEJEGYSÉG, TÖLTŐ IND, MŰSZERCSOPORT, KLÍMABERENDEZÉS VEZÉRLŐMODUL, HV PTC FŰTŐEGYSÉG

CHILD LOCK

15 A

Elektronikus gyermekbiztonsági zárrendszer

FRT WIPER2

10 A

Első ablaktörlő motor

FCA

10 A

Elülső radar

RR WIPER

15 A

Hátsó ablaktörlő relé, hátsó ablaktörlő motor

E-SHIFTER4

10 A

SCU, Elektronikus váltótárcsa

BMS

10 A

Akkumulátorkezelő rendszer

AMP

10 A

USB TÖLTŐ (ELSŐ TÁLCA /VEZETŐ-/UTASÜLÉS)

P/SEAT DRV

25 A

Motortérben lévő elosztóblokk (PCB BLOCK BIZT - IEB4, ECU3, DCT3, EWP3)

P/WINDOW LH

10 A

Az üzemanyagtöltő ajtó kinyitása

P/SEAT PASS

10 A

SCU, Elektronikus váltótárcsa

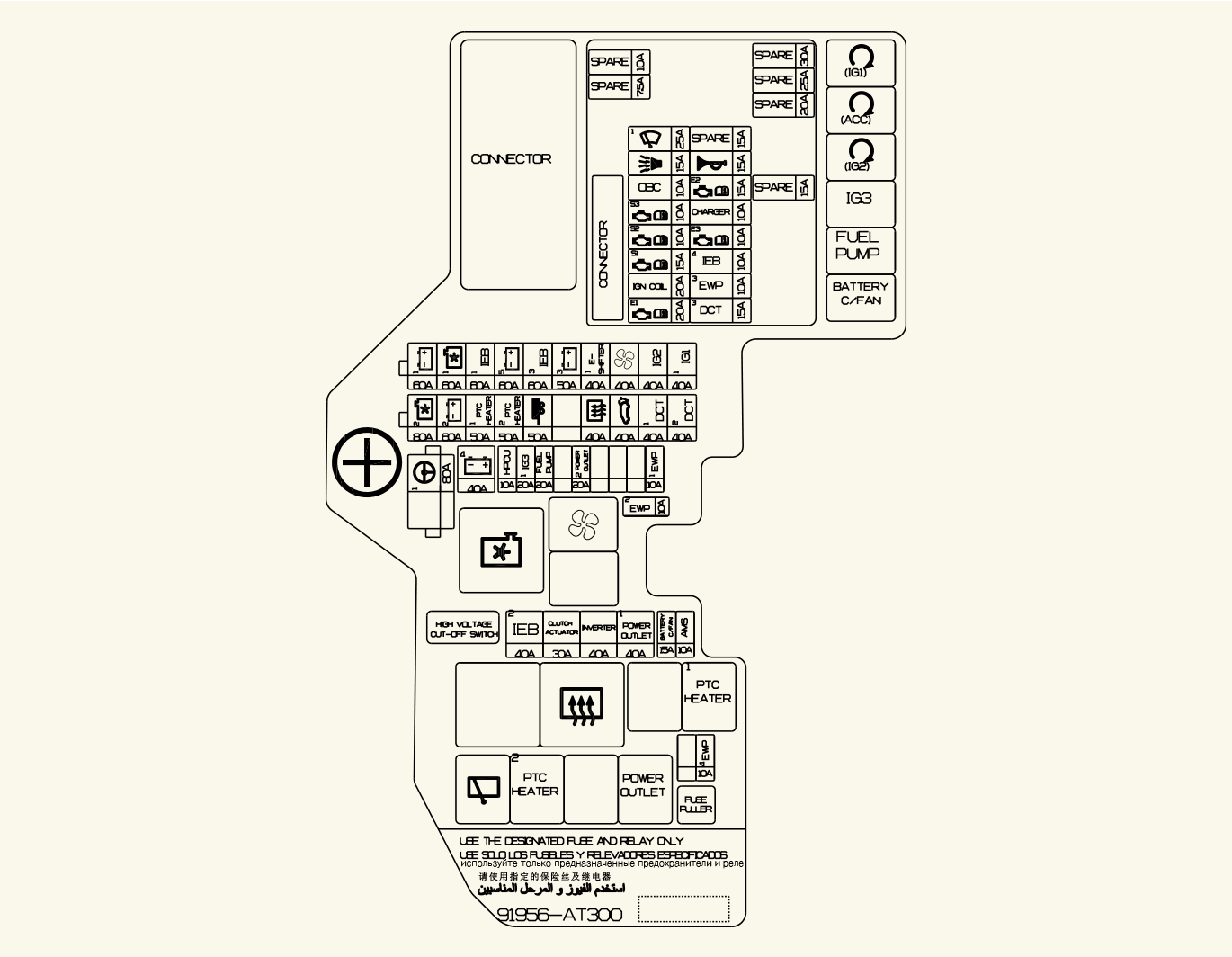

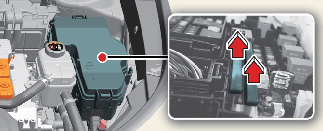

Motortéri biztosítéktábla

Motortér elosztóblokk

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

TÖBBCÉLÚ BIZTOSÍTÉK

C/FAN2

80 A

Hűtőventilátor motor

TÖBBCÉLÚ BIZTOSÍTÉK

PTC HEATER1

50 A

#1 PTC FŰTŐ relé

B+2

60 A

ICU ELOSZTÓBLOKK (IPS)

TÖBBCÉLÚ BIZTOSÍTÉK

MDPS 1

80 A

MDPS (motoros szervokormány) egység

REAR HEATED

40 A

Motortér elosztóblokk (Hátsó fűtött relé)

TÖBBCÉLÚ BIZTOSÍTÉK

POWER TAILGATE

40 A

Elektromos csomagtérajtó

E-SHIFTER1

40 A

SCU

TÖBBCÉLÚ BIZTOSÍTÉK

B+3

50 A

ICU ELOSZTÓBLOKK (BIZT - GYERMEKZÁR, E-VÁLTÓ3, P/WDW LH, P/WDW RH, T/AJTÓ NYITVA, AMP, P/VEZETŐÜLÉS, P/UTASÜLÉS, S/FŰTÉS FRT, S/FŰTÉS RR), EWP2

TÖBBCÉLÚ BIZTOSÍTÉK

TRAILER

50 A

Vontató modul

FUEL PUMP

20 A

Motortér elosztóblokk (Üzemanyag szivattyú relé)

TÖBBCÉLÚ BIZTOSÍTÉK

BLOWER

40 A

P/R csatlakozódoboz (Ventilátorrelé)

TÖBBCÉLÚ BIZTOSÍTÉK

B+4

40 A

ICU ELOSZTÓBLOKK (BIZTOSÍTÉK - MULTIMÉDIA, E-CALL, LÉGZSÁK2, FÉKKAPCSOLÓ, 1. MODUL, ÜZEMANYAGTÖLTŐ SAPKA, IBU1, NAPFÉNYTETŐ, AKKUMULÁTOR KEZELÉS, AJTÓZÁR

B+1

60 A

ICU ELOSZTÓBLOKK (IPS)

AMS

10 A

AKKUMULÁTOR-ÉRZÉKELŐ (PHEV)

BIZTOSÍTÉK

IEB2

40 A

Integrált elektromos fék egység

IEB3

60 A

Integrált elektromos fék egység

TÖBBCÉLÚ BIZTOSÍTÉK

IEB1

60 A

Integrált elektromos fék egység

IG3 1

20 A

IGNITION3 RELAY

BIZTOSÍTÉK

BATTERY C/FAN

15 A

Akkumulátor hűtőventilátor

HPCU

10 A

Hibrid teljesítmény-vezérlő egység

EWP2

10 A

ELEKTROMOS VÍZSZIVATTYÚ AKKUMULÁTORA

BIZTOSÍTÉK

POWER OUTLET2

20 A

Első Elektromos Csatlakozóaljzat

EWP1

10 A

Elektronikus vízszivattyú motorja

TÖBBCÉLÚ BIZTOSÍTÉK

PTC HEATER2

50 A

#2 PTC FŰTŐ relé

DCT1

40 A

DUPLA TENGELYKAPCSOLÓS SEBESSÉGVÁLTÓ

DCT2

40 A

DUPLA TENGELYKAPCSOLÓS SEBESSÉGVÁLTÓ

C/FAN1

60 A

HŰTŐVENTILÁTOR MOTOR

B+5

60 A

Motortér PCB elosztóblokk

IG2

40 A

ICU ELOSZTÓBLOKK (BIZT- ABLAKMOSÓ, A/C, 6.MODUL, 7.MODUL, ABLAKTÖRLŐ RR)

IG1 1

40 A

ICU ELOSZTÓBLOKK (BIZTOSÍTÉK - 2. MODUL, USB TÖLTŐ, A/BAG1, IBU2, MDPS2, CLUSTER, 3. MODUL, A/BAG IND, 4. MODUL, 5. MODUL, 2. E-SEBVÁLTÓ, FCA, 1., 2. ING)

BIZTOSÍTÉK

CLUTCH ACTRUATOR

30 A

MOTOR TENGELYKAPCSOLÓ-MŰKÖDTETŐ (HPCU)

INVERTER

40 A

VÁLTÓÁRAMÚ INVERTER

POWER OUTLET1

40 A

Első Elektromos Csatlakozóaljzat

EWP4

10 A

Elektronikus vízszivattyú motorja

PCB blokk

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

SENSOR1

15 A

Oxigénérzékelő (FEL/LE)

ECU2

15 A

ECM (MOTORVEZÉRLŐ EGYSÉG)

SENSOR3

10 A

ÜZEMANYAG-SZIVATTYÚ RELÉ

SENSOR2

10 A

OLAJVEZÉRLŐ SZELEP, ÖBLÍTÉSVEZÉRLŐ MÁGNESSZELEP, VÁLTOZÓ OLAJSZIVATTYÚ SZELEP VEZÉRLŐ, HŰTŐVENTILÁTOR MOTOR RELÉ, ÜZEMANYAGTARTÁLY LEVÁLASZTÓ SZELEP (PHEV)

FRT WIPER1

25 A

Első ablaktörlő motor

ECU 3

10 A

ECM (MOTORVEZÉRLŐ EGYSÉG)

IEB 4

10 A

Integrált elektromos fék egység

EWP 3

10 A

Elektronikus vízszivattyú motorja

OBC

10 A

FEDÉLEZTŐ TÖLTŐEGYSÉG (PHEV)

ECU1

20 A

ECM (MOTORVEZÉRLŐ EGYSÉG)

B/ALARM HORN

15 A

RIASZTÓKÜRT RELÉ

IGN COIL

20 A

Gyújtótekercs #1/#2/#3/#4

CHARGER

10 A

TÖLTŐ LEZÁRÓ/KIOLDÓ RELÉ (PHEV)

DCT3

15 A

DUPLA TENGELYKAPCSOLÓS SEBESSÉGVÁLTÓ

Relé

A relétípushoz lásd a következő táblázatot.

Relé neve

Szimbólum

TÍPUS

Fuel Pump Relay

MIKRO

PTC Heater1 Relay

MIKRO

Blower Relay

MIKRO

Rear Heated Relay

MINI

IG3 Relay

MIKRO

Battery Cooling Fan Relay (HEV)

MIKRO

PDM (IG1) RELAY

MIKRO

PDM (ACC) RELAY

MIKRO

PDM (IG2) RELAY

MIKRO

COOLING FAN MOTOR RELAY

MIKRO

PTC HEATER2 RELAY

MIKRO

POWER OUTLET

MIKRO

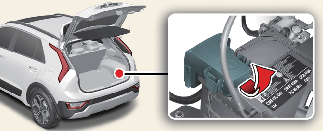

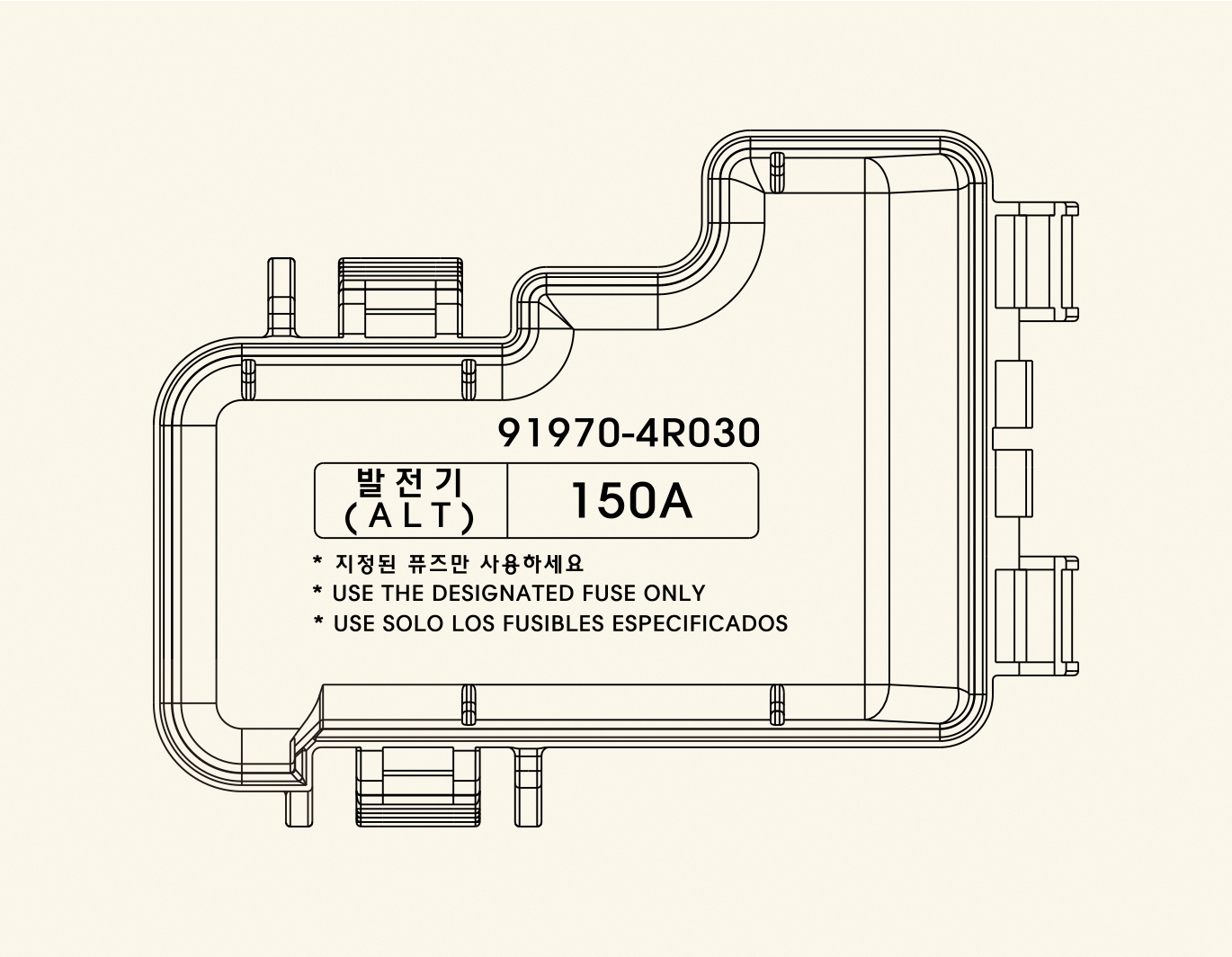

Motortér biztosítéktáblája (akkumulátor termináljainak burkolata) (plug-in hibrid esetén)
