Description du panneau à fusibles / relais

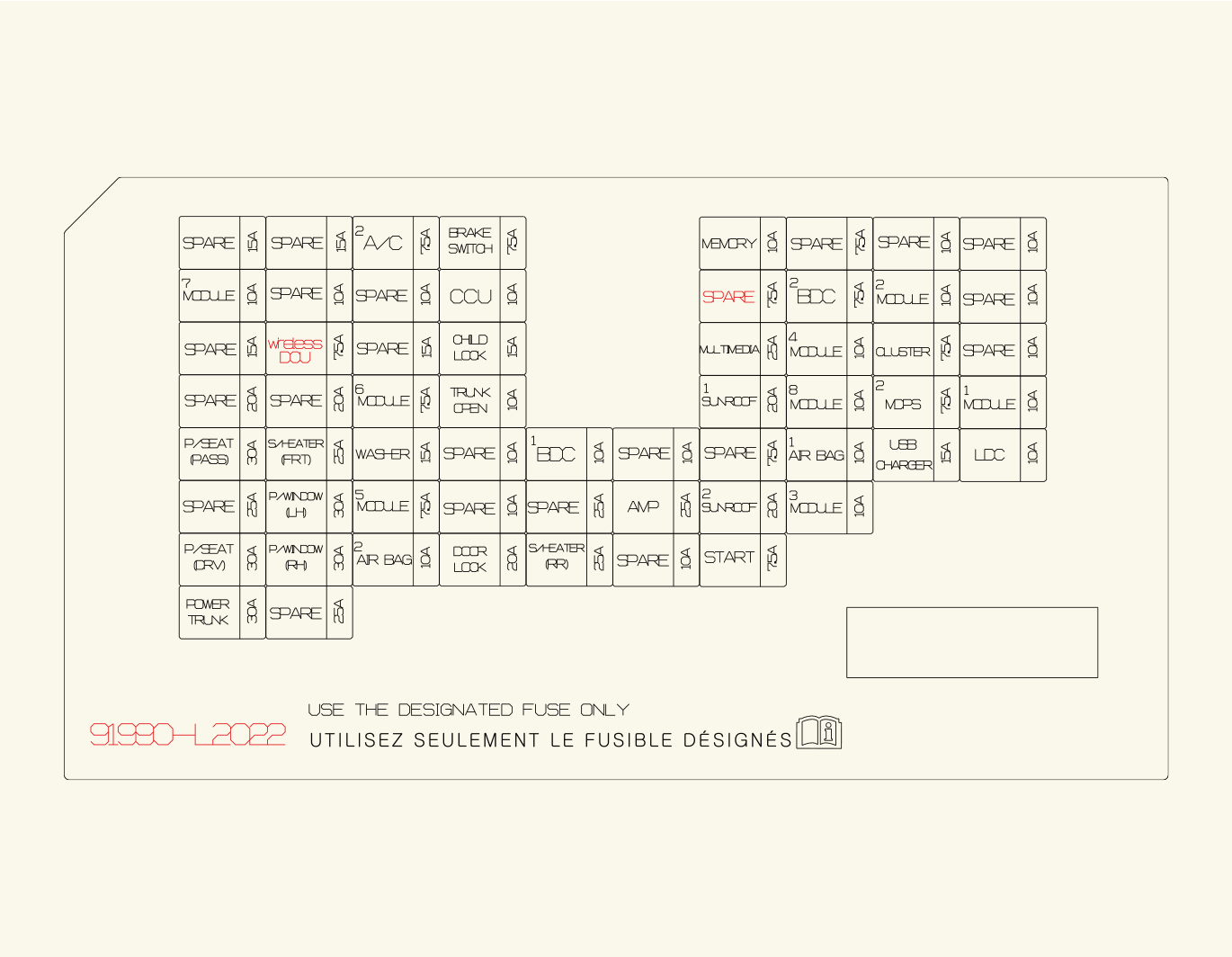

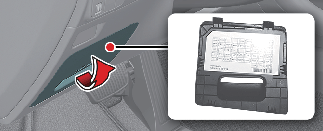

Panneau à fusibles côté conducteur
Toutes les descriptions des panneaux de fusibles figurant dans ce manuel ne sont pas nécessairement pertinentes pour votre véhicule. Il est exact au moment de l’impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l’étiquette du panneau à fusibles à l’intérieur du cache-fusibles. Ce schéma vous indique les informations spécifiques à votre véhicule.
Se reporter au tableau suivant pour avoir une description du fusible.
|
Nom du fusible |
Calibre du fusible |
Protégé par circuit |
|---|---|---|
|
SIÈGE CHAUFFANT (AVANT) |
25 A |
Module de commande de chauffage de siège avant, module de commande de ventilation de siège avant |
|
COFFRE |
10 A |
Relais du coffre arrière |
|
VERROUILLAGE DES PORTES |
20 A |
Relais de verrouillage des portes, relais de déverrouillage des portes |
|
MODULE 1 |
7,5 A |
BDC (Contrôleur de domaine de carrosserie), CCU (Unité de communication centrale), DCU (Unité de connectivité des données), CCNC (Poste de navigation de voiture connectée), AMP (Amplificateur), ECU de stationnement ADAS |
|
VERROUILLAGE ENFANT |
15 A |
Relais sécurité enfant arrière, Relais de déverrouillage sécurité enfant arrière |
|
MODULE3 |
10 A |
Radar d’angle arrière, Commutateur C/PAD, DCU (Unité de connectivité des données), LKAS, Commutateur des feux d’arrêt, Commutateur de frein de stationnement électronique, Radar SCC, Unité VESS (système de bruit virtuel du moteur) |
|
SIÈGE CHAUFFANT (ARD) |
25 A |
Module de commande du siège chauffant arrière |
|
SIÈGE ÉLECTRIQUE (PASS) |
30 A |
Commutateur manuel de siège du passage, unité de détente de siège du passager |
|
MODULE6 |
10 A |
P LBM (Module de batterie au lithium pour le stationnement), Relais de vitre avant chauffant |
|
VITRE ÉLECTRIQUE DE SÉCURITÉ (CD) |
30 A |
Module de sécurité des vitres électriques du passager, commutateur de vitres électriques du passager, commutateur de vitres électriques arrière du côté gauche |
|
SIÈGE ÉLECTRIQUE (COND) |
30 A |
Contacteur manuel du siège du conducteur, Module IMS (système de mémoire intégrée) du conducteur |
|
IBU1 |
15 A |
IBU (Unité de commande de carrosserie intégrée), Interrupteur d'allumage |
|
AMP |
25 A |
AMP (Amplificateur) |
|
VITRE ÉLECTRIQUEDE SÉCURITÉ (CG) |
30 A |
Module de sécurité des vitres électriques du conducteur, commutateur de vitres électriques du côté gauche |
|
COMMUTATEUR DE FREIN |
10 A |
Interrupteur d'arrêt de la lampe, IBU (unité de commande corporelle intégrée) |
|
TOIT OUVRANT2 |
20 A |
Contrôleur de toit ouvrant (Blind Motor) |
|
COUSSIN GONFLABLE2 |
10 A |
Module de commande de SRS (Système de retenue supplémentaire) |
|
COUSSIN GONFLABLE1 |
15 A |
Module de commande de SRS (Système de retenue supplémentaire) |
|
MEMORY |
10 A |
Module IMS (système de mémoire intégrée) du conducteur, rétroviseur extérieur à commande électrique du conducteur/passager, capteur de pluie, affichage tête haute, combiné d'instruments, module de commande de la climatisation, commutateur de climatisation |
|
E-CALL |
10 A |
Module E-Call MTS (système de télématique Mozen) |
|
MULTIMÉDIA |
15 A |
Unité principale audio, audio / vidéo et navigation |
|
TOIT OUVRANT1 |
20 A |
Contrôle du toit ouvrant (Glass Motor) |
|
MODULE7 |
10 A |
ECM (Module de commande du moteur), Blower Relay, Commutateur des feux de détresse, Commutateur multifonction, Unité de couvercle de coffre électrique, Commutateur de poignée extérieure du conducteur, Commutateur de poignée extérieure du passager, Commutateur de frein de stationnement électronique, Rétroviseur extérieur, Commutateur du mode Sport, UWB (Bande ultralarge), Capteur de pluie |
|
MODULE5 |
10 A |
BDC (Contrôleur de domaine de carrosserie) |
|
MODULE 8 |
10 A |
Éclairage de console supérieure, Commutateur multifonction, Commutateur du mode Sport, DAU |
|
MODULE2 |
10 A |
CCU (Unité de communication centrale), Commutateur des feux d’arrêt, Commutateur de console |
|
MDPS*1 |
7,5 A |
Unité de direction assistée actionnée par moteur |
|
CLIMATISEUR (A/C) |
7,5 A |
Module de commande de climatiseur, Interrupteur de climatiseur, Bloc de jonction du compartiment moteur (Relais de soufflante) |
|
MODULE4 |
10 A |
CCNC (Poste de navigation de voiture connectée), WPC, DATC (Double commande automatique de la température), ECM (Module de commande du moteur), FPM, Siège avant, Levier de changement de vitesse ATM, AMP (Amplificateur), LDC (Convertisseur CC-CC faible), Phare avant |
|
MODULE 9 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
CLUSTER |
10 A |
Tableau de bord, affichage tête haute |
|
LAVE-GLACE |
15 A |
Commutateur multifonction |
|
START |
7,5 A |
Relais d’alarme, commutateur de la portée de transmission |
|
PRISE DE COURANT |
20 A |
Prise de courant arrière |
|
CCU |
10A |
CCU (Unité de communication centrale) |
|
USB CHARGER |
15A |
Chargeur USB arrière, Plateau avant |
|
LDC |
10A |
tableau de bord, Affichage tête haute (HUD), MTC, Plateau avant, ECU DE STATIONNEMENT ADAS, Radar à l’angle arrière |
|
POWER TRUNK |
30A |
Couvercle de coffre électrique |
|
IND DE COUSSIN GONFLABLE |
7,5 A |
Combiné d'instruments, lampe de console supérieure (lumière) |
* 1: MDPS est le même que l’EPS (Direction du moteur de direction assistée électrique).

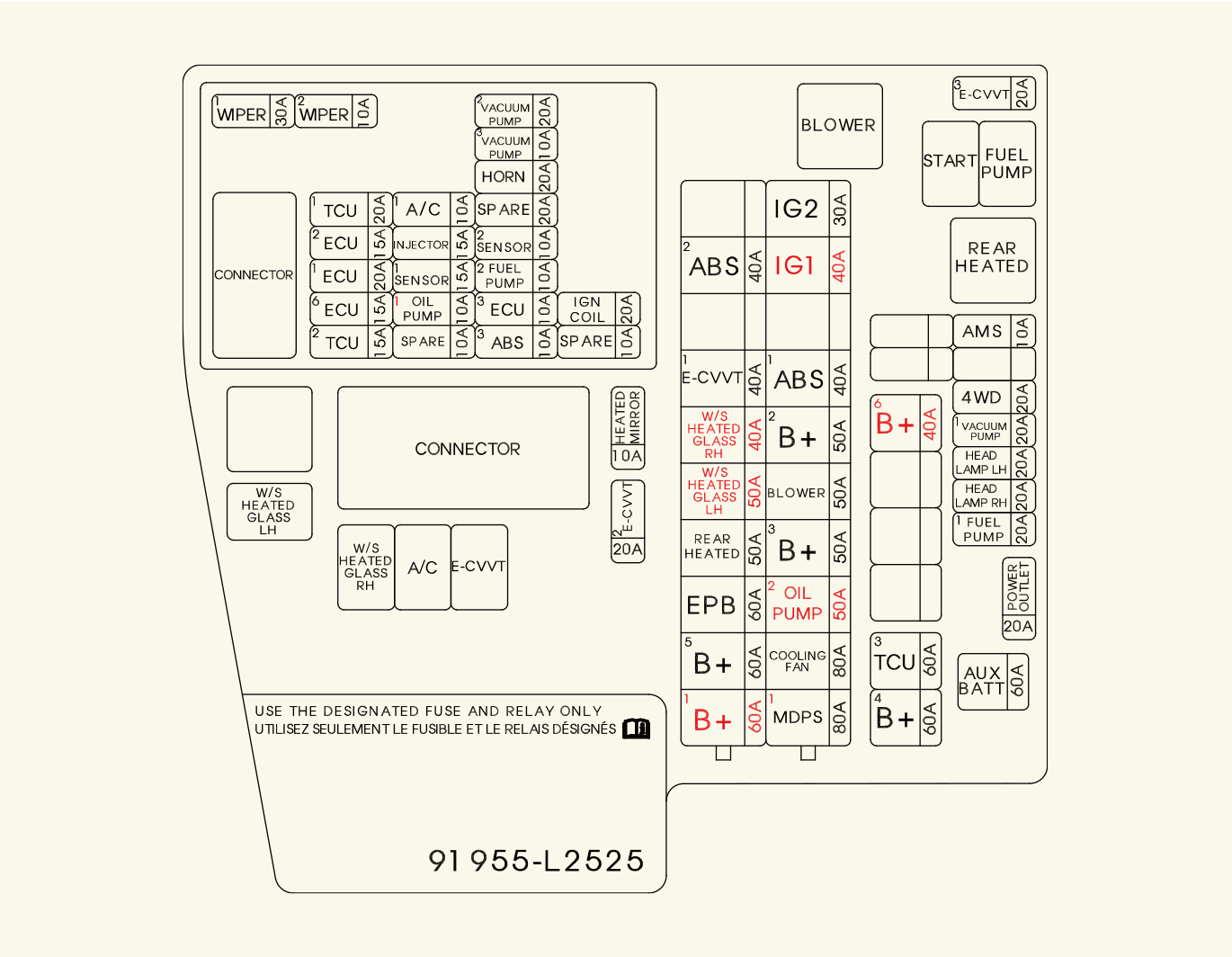

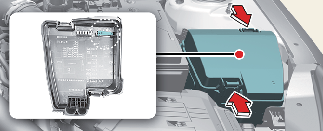

Panneau de fusibles du compartiment moteur
Se reporter au tableau suivant pour avoir une description du fusible.
|
Nom du fusible |
Calibre du fusible |
Protégé par circuit |
|---|---|---|
|
ABS2 |
30 A |
Module de commande ESP (Programme de stabilité électrique) |
|
E-CVVT |
40 A |
Relais E-CVVT |
|
IG1 |
40 A |
Bloc PCB (relais ACC, relais IG1) |
|
DÉSEMBUEUR ARRIÈRE |
50 A |
Relais de désembueur arrière |
|
FREIN DE STATIONNEMENT |
60 A |
Module de commande ESP (Programme de stabilité électrique) |
|
B+5 |
60 A |
Bloc PCB (Relais de commande du moteur, Fusible - ECU2, TCU1, A/C1, B/A HORN, HORN, WIPER1) |
|
IG2 |
30 A |
Relais de démarrage, Bloc PCB (relais IG2) |
|
ABS1 |
40 A |
Module de commande ESP (Programme de stabilité électrique) |
|
B+2 |
50 A |
Bloc de jonction (Fusible - IBU1, AMP, IPS1, IPS2, IPS3, IPS4, IPS10) |
|
SOUFFLANTE |
50 A |
Relais de soufflerie |
|
B+3 |
50 A |
Bloc de jonction ICU (IPS5, IPS6, IPS7, IPS8, IPS9, IPS11) |
|
B+1 |
50 A |
Bloc de jonction ICU (Fusible - MODULE1, CHILD LOCK, S/HEATER (RR), P/SEAT (PASS), SAFETY P/WINDOW (RH), P/SEAT (DRV), SAFETY P/WINDOW (LH)) |
|
VENTILATEUR DE REFROIDISSEMENT |
80 A |
Moteur de ventilateur de refroidissement |
|
MDPS1*1 |
80 A |
Unité de direction assistée actionnée par moteur |
|
PRISE DE COURANT 1 |
40 A |
Bloc PCB (Relais prise de courant) |
|
PARE-BRISE CHAUFFANT DROIT |
40 A |
Relai vitre chauffante côté poignée droite |
|
PARE-BRISE CHAUFFANT GAUCHE |
40 A |
Relai vitre chauffante côté poignée gauche |
|
B+4 |
60 A |
Bloc de jonction ICU (Relais de verrouillage de charge à long terme, Fusible - S/HEATER (AVANT), TRUNK, DOOR LOCK, MODULE3, BRAKE SWITCH, SUNROOF2, AIR BAG2, SUNROOF1) |
|
AMS |
10 A |
Capteur de batterie |
|
POMPE À CARBURANT |
20 A |
Relais de pompe à carburant |
|
A/C2 |
10 A |
Module de commande de climatiseur |
|
RÉTROVISEUR CHAUFFANT |
10 A |
Rétroviseur extérieur à commande électrique du conducteur/passager, module de commande de la climatisation, commutateur de climatisation |
|
Nom du fusible |
Calibre du fusible |
Protégé par circuit |
|
|---|---|---|---|
|
FUSIBLE |
PRISE DE COURANT 1 |
40A |
Bloc PCB (Relais prise de courant) |
|
PARE-BRISE CHAUFFANT DROIT |
40A |
Relai vitre chauffante côté poignée droite |
|
|
PARE-BRISE CHAUFFANT GAUCHE |
40A |
Relai vitre chauffante côté poignée gauche |
|
|
TCU3 |
60A |
[Smartstream G 2.5 T-GDi] TCM (Module de contrôle de boite de vitesse) |
|
|
B+4 |
60A |
Bloc de jonction ICU (Relais de verrouillage de charge long terme, fusible - MODULE3, coussin gonflable2, SUNROOF1, SUNROOF2, |
|
|
S/HEATER (FRT), TRUNK, BRAKE SWITCH, DOOR LOCK) |
|||
|
ECU5 |
10A |
[Smartstream G 1.6 T-GDi] ECM (Module de contrôle du moteur) |
|
|
AMS |
10A |
Capteur de batterie |
|
|
POMPE À VIDE 1 |
20A |
[Smartstream G 2.5 T-GDi] Relais aspirateur |
|
|
4WD |
20A |
[Smartstream G 1.6 T-GDi] 4WD (4 roues motrices) ECU (Unité de commande du moteur) |
|
|
POMPE À CARBURANT 1 |
20A |
Bloc de jonction de la salle des machines (relais de pompe à carburant) |
|
|
POMPE À VIDE 2 |
10A |
[Smartstream G 2.5 T-GDi] Module ESC (Contrôle électronique de stabilité) |
|
|
E-CVVT3 |
20A |
[Smartstream G 2.5 T-GDi] ECM (Module de contrôle du moteur) |
|
|
RÉTROVISEUR CHAUFFANT |
10A |
Commutateur d'air climatisé |
|
|
E-CVVT4 |
20A |
[Smartstream G 2.5 T-GDi] ECM (Module de contrôle du moteur) |
|
* 1: MDPS est le même que l’EPS (Direction du moteur de direction assistée électrique).
|
Nom de relais |
Type |
|---|---|
|
Relais de soufflerie |
MINI |
|
Relais de démarrage |
MICRO |
|
Relais de pompe à carburant |
MICRO |
|
Relais arrière chauffant |
MINI |
|
Relai vitre chauffante côté poignée gauche |
MICRO |
|
Relai vitre chauffante côté poignée droite |
MICRO |
|
Relais E-CVVT |
MICRO |
|
Relais de climatisation |
MICRO |

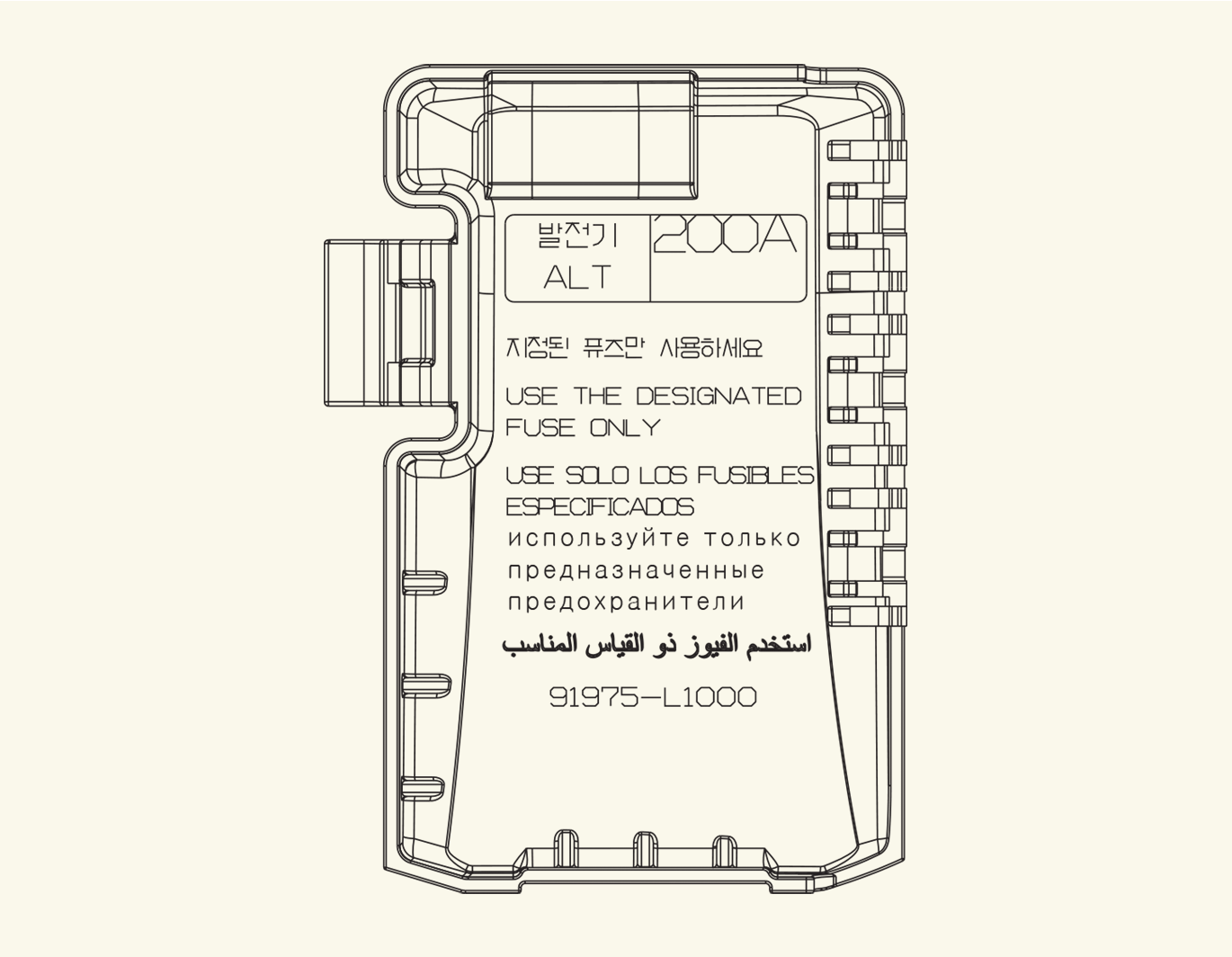

Cache de protection de borne de batterie
Toutes les descriptions des panneaux de fusibles figurant dans ce manuel ne sont pas nécessairement pertinentes pour votre véhicule. Il est exact au moment de l’impression. Lorsque vous inspectez le panneau de fusibles de votre véhicule, reportez-vous à l’étiquette du panneau de fusibles.
