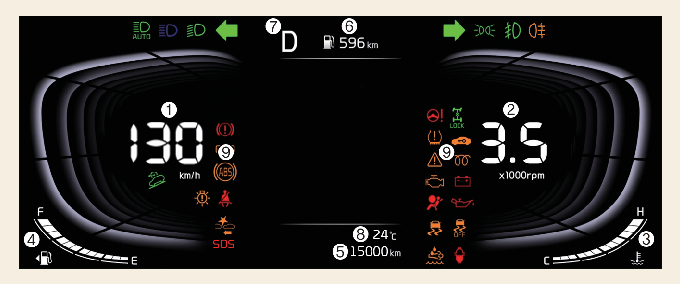

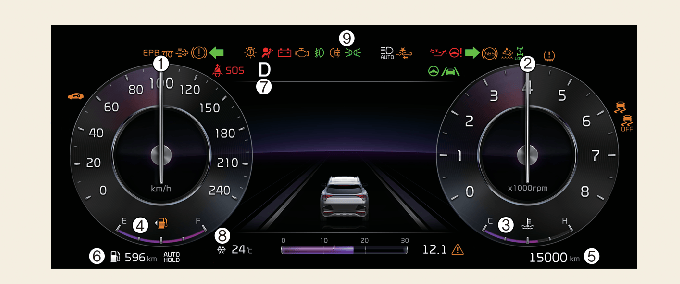

1. Tachimetro

km/h, MPH
La velocità del veicolo in chilometri orari (km/h) o miglia orarie (mph).

2. Contagiri

Indica il numero approssimativo di giri che il motore compie in un minuto (giri/min).

3. Indicatore temperatura liquido refrigerante motore

Indica la temperatura del liquido refrigerante del motore.

4. Indicatore livello carburante

Indica approssimativamente la quantità di carburante presente nel serbatoio.

5. Contachilometri

Indica la percorrenza totale del veicolo.

6. Autonomia residua

Indica l'autonomia del veicolo in base alla quantità di carburante rimanente nel serbatoio.

7. Indicatore posizione cambio (se in dotazione)

Indica la marcia selezionata.

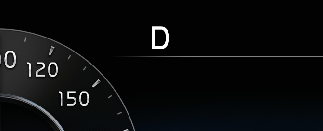

Indicatore posizione cambio automatico (se in dotazione)

Questo indicatore indica quale marcia di trasmissione automatica è selezionata.

Parcheggio: P
Retromarcia: R
Folle: N
Marcia avanti: D

Modalità cambio manuale

Aumentare la marcia: ▲2, ▲3, ▲4, ▲5, ▲6
Diminuire la marcia: ▼1, ▼2, ▼3, ▼4, ▼5

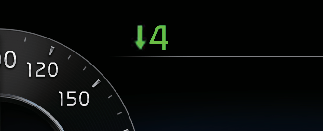

Indicatore posizione cambio automatico in modo manuale (se in dotazione)

Nella modalità cambio manuale, questo indicatore segnala la marcia da selezionare durante la guida per risparmiare carburante.

Aumentare la marcia: ▲2, ▲3, ▲4, ▲5, ▲6
Diminuire la marcia: ▼1, ▼2, ▼3, ▼4, ▼5

Per esempio

▲3: Indica che è necessario passare alla 3ª (attualmente la leva di cambio è in 2ª o in 1ª).
▼3: Indica che è necessario scalare in 3ª (attualmente la leva di cambio è in 4ª, in 5ª o in 6ª).

Se il sistema non funziona correttamente, l'indicatore non viene visualizzato.

Indicatore posizione cambio manuale (se in dotazione)

Questo indicatore segnala la marcia da selezionare durante la guida per risparmiare carburante.

Aumentare la marcia: ▲2, ▲3, ▲4, ▲5, ▲6
Diminuire la marcia: ▼1, ▼2, ▼3, ▼4, ▼5

Per esempio

▲3: Indica che è necessario passare alla 3ª (attualmente la leva di cambio è in 2ª o in 1ª).
▼3: Indica che è necessario scalare in 3ª (attualmente la leva di cambio è in 4ª, in 5ª o in 6ª).

Se il sistema non funziona correttamente, l'indicatore non viene visualizzato.

Cambio manuale intelligente (se in dotazione)

Questo indicatore visualizza quale leva del cambio manuale intelligente viene selezionata.

Parcheggio: P
Retromarcia: R
Folle: N
Marcia avanti: D
Modo manuale: 1, 2, 3, 4, 5, 6

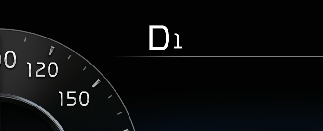

Indicatore cambio a doppia frizione (se in dotazione)

Questo indicatore visualizza la posizione nella quale si trova la leva del cambio.

Parcheggio: P
Retromarcia: R
Folle: N
Marcia avanti: D₁, D₂, D₃, D₄, D₅, D₆, D₇
Modo manuale: S₁, S₂, S₃, S₄, S₅, S₆, S₇

8. Indicatore temperatura esterna

Indica l'attuale temperatura esterna dell'aria.

9. Spie e indicatori luminosi

Consultare Maggiori dettagli.

AVVERTENZA

Mai rimuovere il tappo del serbatoio del liquido di raffreddamento del motore quando il motore è caldo. Il refrigerante del motore è sotto pressione e potrebbe causare gravi lesioni. Attendere che il motore sia freddo prima di aggiungere liquido refrigerante nel serbatoio.
L'esaurimento di carburante potrebbe esporre gli occupanti del veicolo a pericoli. Quando si accende la spia di riserva carburante () o la lancetta dell'indicatore di livello carburante si avvicina al livello "E ("0")", è necessario fermarsi e fare rifornimento il prima possibile.

ATTENZIONE

Per i cluster di tipo LCD (tipo B), le informazioni vengono visualizzate dopo aver ottenuto informazioni da un fornitore di informazioni meteorologiche via GPS. A seconda delle condizioni di ricezione GPS, le informazioni possono essere diverse da quelle del tempo in corso nella propria zona. Se non si ricevono informazioni via GPS (ad es. non abbonati al servizio Kia Connect), il meteo e l'ora vengono visualizzati come "sole" e "notte" sul quadro strumenti.
Prestare attenzione durante la guida perché gli effetti di animazione a tema dinamico possono distrarre il conducente e portare a incidenti imprevisti.
Non portare il motore nella zona rossa del contagiri. Ciò potrebbe causare seri danni al motore.
Se l'indice dello strumento supera il campo normale in direzione "H" ("130")", significa che il motore si sta surriscaldando e si potrebbe danneggiare. Non continuare a viaggiare con un motore surriscaldato. Se il veicolo si surriscalda, fare riferimento a Maggiori dettagli.

NOTA

La capacità del serbatoio del carburante è data in Maggiori dettagli.
L'indicatore del livello carburante dispone di una spia di riserva () che si accende quando il serbatoio è quasi vuoto.
In pendenza o in curva, l'indice dell’indicatore di livello carburante potrebbe oscillare oppure si potrebbe accendere prematuramente la spia luminosa della riserva per effetto dello spostamento del carburante nel serbatoio.
Se il veicolo non è in piano, oppure se la batteria è stata scollegata, l'indicazione dell’Autonomia residua' può non risultare corretta.
Trattandosi di una stima, l'autonomia residua potrebbe variare rispetto ai chilometri effettivamente percorribili.
Il computer di viaggio potrebbe non registrare un rifornimento di combustibile se la quantità di combustibile aggiunta nel veicolo è inferiore a 6 litri (1,6 galloni).
Il consumo di carburante e l'autonomia residua possono variare significativamente in base alle condizioni operative, allo stile di guida, nonché alla condizione del veicolo.
Utilizzare un panno morbido in microfibra per rimuovere con delicatezza le impronte digitali dallo schermo.
