Descrizione del pannello fusibili/relè
All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.
Non tutte le scatole fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso d'ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.
Pannello fusibili lato guida
Cassetta di giunzione ICU
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|---|
|
SERRATURA PORTA |
 |
20 A |
Relè di blocco e sblocco centralizzato delle porte |
|
ALZACRISTALLI ELETTRICI DX |
 |
25 A |
Interruttore principale alzacristalli elettrici, interruttore alzacristallo elettrico passeggero |
|
ALZACRISTALLI ELETTRICI SX |
 |
25 A |
Interruttore principale alzacristallo elettrico |
|
RISCALDATORE SEDILE (POSTERIORE) |
 |
20 A |
Centralina riscaldatore sedile posteriore |
|
S/RISCALDATORE (COND/PASS) |
 |
20 A |
Centralina ventilazione aria anteriore, Modulo riscaldatore sedile anteriore |
|
POSIZIONE SEDILE (PASSEGGERO) |
 |
30 A |
Interruttore sedile elettrico passeggero, Unità relè sedile passeggero |
|
SUNROOF2 |
 |
20 A |
Controller tetto apribile (Motorino tendina) |
|
AIRBAG2 |
 |
10 A |
Centralina del sistema di sicurezza passiva supplementare (SRS) |
|
SUNROOF1 |
 |
20 A |
Controller tetto apribile (Motorino vetro) |
|
P/SEAT DRV |
 |
30 A |
Interruttore sedile elettrico di guida, Centralina IMS (Sistema di memoria integrata) |
|
MODULO9 |
 |
10 A |
Sensore cilindro modulo frizione, centralina IMS (Sistema di memoria integrata), maniglia esterna chiave intelligente conducente/passeggero, sensore pioggia, interruttore pericolo, connettore Data Link, unità portellone elettrico, unità sterzo telescopico |
|
Amplificatore (AMP) |
 |
25 A |
Amplificatore (AMP) |
|
IBU (unità centralina carrozzeria integrata)2 |
 |
10 A |
IBU (Unità centralina carrozzeria integrata), commutatore di accensione, leva del cambio automatico |
|
SICUREZZA ALZACRISTALLI ELETTRICI DX |
 |
25 A |
Dispositivo di sicurezza alzacristalli elettrico lato passeggero |
|
P/SICUREZZA ALZACRISTALLI ELETTRICI SX |
 |
25 A |
Modulo sicurezza alzacristalli elettrico conducente |
|
MEMORIA |
 |
10 A |
Relè di apertura/chiusura specchietto esterno, alimentazione specchietto esterno conducente/passeggero, quadro strumenti, controller del climatizzatore (LCD), modulo di controllo del climatizzatore, unità luce d'atmosfera, luce d'atmosfera console, luce d'atmosfera (passeggero), interruttore crash pad, unità di parcheggio assistito integrato |
|
E-SHIFTER2 |
 |
10 A |
SCU (Unità controllo sistema), interruttore leva del cambio automatico elettronico |
|
PORTELLONE |
 |
10 A |
Relè portellone |
|
E-CALL |
 |
10 A |
Modulo chiamata d'emergenza (E-Call) |
|
MODULE7 |
 |
7,5 A |
IBU (Unità centralina carrozzeria integrata) |
|
INTERRUTTORE FRENO |
 |
10 A |
Interruttore luci stop, IBU (Unità centralina carrozzeria integrata) |
|
MULTIMEDIA |
 |
20 A |
Centralina audio (Display), audio/video e navigatore |
|
WASHER |
 |
15 A |
Interruttore multifunzione |
|
MODULO8 |
 |
7,5 A |
Centralina ventilazione aria anteriore, Modulo riscaldatore sedile anteriore/posteriore, Scatola di giunzione E/R (Relè vetro riscaldato SX) |
|
AIRBAG1 |
 |
15 A |
Centralina del sistema di sicurezza passiva supplementare (SRS) |
|
Condizionatore d'aria ON |
 |
7,5 A |
Scatola di giunzione vano motore (Relè riscaldatore PTC N. 1, relè ventole), Controller climatizzatore (LCD), Centralina climatizzatore |
|
MODULE2 |
 |
15 A |
Connettore caricatore USB anteriore, porta USB sedile conducente/passeggero |
|
MODULE6 |
 |
10 A |
Interruttore console, interruttore modalità guida, connettore Link, indicatore livello cambio automatico |
|
MODULE1 |
 |
10 A |
Unità assistenza parcheggio integrata, IBU (Unità centralina carrozzeria), tastiera audio, tastiera audio/video e navigatore, interruttore specchietto elettrico esterno, modulo E-Call, AMP (Amplificatore), audio (Display), unità principale audio/video e navigazione |
|
SPECCHIETTI RETROVISORI |
 |
10 A |
Specchietto esterno elettrico conducente/passeggero |
|
IBU (unità centralina carrozzeria integrata)1 |
 |
7,5 A |
IBU (Unità centralina carrozzeria integrata) |
|
MODULO5 |
 |
10 A |
Modulo di controllo IMS (Sistema di memoria integrato) conducente, modulo di controllo riscaldatore sedile posteriore, modulo di controllo sedile ventilazione anteriore, AMP (Amplificatore), modulo di controllo riscaldatore sedile anteriore, audio (Display), unità principale audio/video e navigazione, caricatore wireless anteriore , Modulo E-Call, Controller del climatizzatore (LCD), modulo di controllo climatizzatore, specchietto elettrocromico, |
|
AIRBAG IND |
 |
7,5 A |
Quadro strumenti |
|
MODULE4 |
 |
7,5 A |
IBU (Unità centralina carrozzeria integrata), telecamera anteriore multifunzione, interruttore Crash Pad, unità di assistenza al parcheggio integrata, radar angolo anteriore SX/DX, sensore cilindro modulo frizione, 4WD (Integrale), ECU (Centralina elettronica), abbaglianti SX/DX |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (Unità controllo sistema), interruttore leva del cambio automatico elettronico |
|
QUADRO STRUMENTI |
 |
7,5 A |
Quadro strumenti |
|
MODULE3 |
 |
7,5 A |
Interruttore luci dello stop, luce console sopraelevata |
|
Servosterzo motorizzato |
 |
7,5 A |
Unità servosterzo motorizzato |
|
START |
 |
10 A |
Relè avvisatore acustico antifurto, interruttore intervallo cambio differenziale, modulo di controllo trasmissione, IBU (Unità centralina carrozzeria integrata), interruttore di accensione, blocco di giunzione E/R (Relè di avvio) |
|
LDC |
 |
10 A |
CONVERTITORE DC-DC BASSA TENSIONE |
|
ECS |
|
15 A |
SOSPENSIONI A CONTROLLO ELETTRONICO |
|
BATTERIA C/VENTOLA |
 |
10 A |
VENTILATORE RAFFREDDAMENTO BATTERIA |
|
GESTIONE BATTERIA |
 |
10 A |
SISTEMA GESTIONE BATTERIA |
|
MODULO10 |
 |
7,5 A |
FILTRO DEL COMBUSTIBILE |
Scatola fusibili vano motore
Blocco di giunzione vano motore
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|
|---|---|---|---|---|
|
FUSIBILE MULTIFUNZIONE 1 |
Servosterzo motorizzato1 |
 |
80 A |
Unità servosterzo motorizzato |
|
VENTILATORE RAFFREDDAMENTO1 |
 |
80 A |
Controllo ventilatore raffreddamento |
|
|
VENTILATORE RAFFREDDAMENTO2 |
 |
60 A |
Controllo ventilatore raffreddamento |
|
|
EPB2 |
 |
60 A |
FRENO DI STAZIONAMENTO ELETTRONICO |
|
|
B+3 |
 |
60 A |
Blocco scatola di giunzione ICU (Fusibile - S/RISCALDATORE (COND/PASS), P/SEDILE PASS, TETTUCCIO2, TETTUCCIO1, P/SEDILE CONDUCENTE, AMP, P/SICUREZZA FINESTRINO DX, relè principale finestrino elettrico) |
|
|
B+4 |
 |
50 A |
Blocco giunzione ICU (Fusibile - BLOCCO PORTA, S/RISCALDATORE (COND/PASS), AIRBAG2, MODULO9, IBU2, P/SICUREZZA FINESTRINO SX, CAMBIO-E2, PORTELLONE, INTERRUTTORE FRENO, relè carico a lungo termine) |
|
|
CVVD |
 |
50 A |
CVVD (durata delle valvole a variazione continua) |
|
|
VENTOLA |
 |
40 A |
Relè ventilatore |
|
|
ABS1/EPB1 |
 |
40 A |
IMPIANTO FRENO ANTI-BLOCCO / FRENO DI STAZIONAMENTO ELETTRONICO |
|
|
RISCALDATO POSTERIORMENTE |
 |
40 A |
Relè riscaldato posteriormente |
|
|
ABS2 |
 |
30 A |
SISTEMA FRENANTE ANTIBLOCCAGGIO |
|
|
FUSIBILE MULTIFUNZIONE 2 |
GLOW |
 |
80 A |
Unità di controllo CANDELE |
|
RISCALDATORE PTC1 |
 |
50 A |
Riscaldatore PTC |
|
|
RISCALDATORE PTC2 |
 |
50 A |
Riscaldatore PTC |
|
|
DCU1 |
 |
50 A |
DCU (Centralina di dosaggio) |
|
|
RISCALDATORE FILTRO COMBUSTIBILE |
 |
30 A |
RISCALDATORE FILTRO COMBUSTIBILE |
|
|
FUSIBILE |
RIMORCHIO1 |
 |
50 A |
Connettore rimorchio |
|
FUEL PUMP |
 |
20 A |
Relè pompa del carburante |
|
|
4WD |
 |
20 A |
AWD ECM (Centralina motore) |
|
|
AMS |
 |
10 A |
Sensore batteria |
|
|
ECU4 |
 |
10 A |
Centralina gruppo propulsore |
|
|
E-SHIFTER2 |
 |
10 A |
E-SHIFTER |
|
|
VENTILATORE RAFFREDDAMENTO1 |
 |
50 A |
Relè ventilatore raffreddamento alto |
|
|
VETRO RISCALDATO DX W/S |
 |
50 A |
Relè vetro riscaldato DX |
|
|
ECU5 |
 |
10 A |
Non utilizzato |
|
|
Condizionatore attivo1 |
 |
10 A |
Relè ventola, centralina condizionatore d'aria |
|
|
RIMORCHIO2 |
 |
20 A |
Connettore rimorchio |
|
|
E-SHIFTER1 |
 |
30 A |
SCU (Centralina di sistema) |
|
|
PORTELLONE |
 |
40 A |
Unità portellone elettrico |
|
|
EOP |
 |
40 A |
Non utilizzato |
|
|
RISCALDATORE PTC 3 |
 |
50 A |
Relè riscaldamento filtro combustibile |
|
|
VETRO RISCALDATO SX W/S |
 |
50 A |
Relè ventola di raffreddamento bassa (Nu motore), relè DCU (NUOVO R) |
|
|
E-CVVT |
 |
50 A |
Relè riscaldatore PTC n. 2 (Diesel), Relè E-CVVT (Motore theta) |
|
|
B+2 |
 |
50 A |
Scatola di giunzione ICU (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11) |
|
|
B+1 |
 |
60 A |
Cassetta di giunzione ICU (IPS01/IPS02/IPS03/IPS04/IPS05) |
|
|
DCU2 |
 |
20 A |
DCU (Centralina di dosaggio) |
|
|
DCU3 |
 |
20 A |
DCU (Centralina di dosaggio) |
|
|
DCU4 |
 |
20 A |
DCU (Centralina di dosaggio) |
|
|
DCT3 |
 |
50 A |
DCT (Cambio a doppia frizione) |
|
|
DCT1 |
 |
40 A |
DCT (Cambio a doppia frizione) |
|
|
DCT2/E-FRIZIONE |
 |
40 A |
DCT (Cambio a doppia frizione)/ E-FRIZIONE |
|
Blocco PCB
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|---|
|
IG2 |
 |
30 A |
Relè IG2 |
|
IG1 |
 |
30 A |
Relè IG1, relè ACC |
|
TERGICRISTALLI2 ANTERIORE DX |
 |
7,5 A |
Relè tergicristallo anteriore (basso), ECM (Centralina controllo motore), IBU (Unità centralina carrozzeria integrata) |
|
SENSOR1 |
 |
20 A |
Bobina di accensione n. 1~n. 4 |
|
SENSOR7 |
 |
7,5 A |
Unità di controllo CANDELE |
|
ECU3 |
 |
10 A |
Centralina gruppo propulsore |
|
SENSOR5 |
 |
15 A |
Relè pompa del carburante |
|
TCU2 |
 |
10 A |
Non utilizzato |
|
SENSOR3 |
 |
20 A |
Non utilizzato |
|
ECU1 |
 |
20 A |
Centralina gruppo propulsore |
|
SENSOR2 |
 |
15 A |
Sonda lambda (A MONTE/A VALLE) |
|
TERGIPARABREZZA1 ANTERIORE DX |
 |
30 A |
Relè principale tergicristalliy, relè tergiparabrezza (basso) |
|
TERGILUNOTTO |
 |
15 A |
Relè principale tergicristalli, Blocco giunzione ICU (Relè tergilunotto) |
|
HORN (Avvisatore acustico (clacson)) |
 |
15 A |
Relè del clacson |
|
Condizionatore attivo2 |
 |
10 A |
Relè compressore condizionatore aria |
|
FCA |
 |
10 A |
Radar anteriore |
|
SENSOR4 |
 |
10 A |
[Smartstream G2.0] Valvola controllo olio n. 1/n. 2 (Aspirazione/Scarico), elettrovalvola pompa dell'olio variabile, elettrovalvola di aspirazione variabile, elettrovalvola comando spurgo, controller ventola di raffreddamento, relè comp climatizzatore,blocco giunzione E/R (Relè ventola di raffreddamento alta) [Smartstream G2.5 T-GDi] Valvola controllo olio n. 2 (Scarico), elettrovalvola comando spurgo, elettrovalvola pompa dell'olio variabile, elettrovalvola di aspirazione variabile, controller ventola di raffreddamento, elè comp climatizzatore |
|
SENSOR6 |
 |
15 A |
Iniettore n. 1 ~ n. 4 |
|
ECU2 |
 |
15 A |
Centralina gruppo propulsore |
|
TCU1 |
 |
15 A |
[Smartstream G2.5 T-GDi] Centralina gruppo propulsore |
|
ABS3/EPB3 |
 |
10 A |
Modulo di controllo ESP (Programma elettronico di stabilità) |
|
POWER OUTLET2 |
 |
20 A |
Presa di alimentazione anteriore |
|
POWER OUTLET1 |
 |
20 A |
Presa di alimentazione bagagliaio |
|
ACC |
 |
20 A |
ALIMENTAZIONE ACCESSORI |
|
MDPS2*1 |
 |
10 A |
Unità servosterzo motorizzato |
|
AFS |
 |
10 A |
SISTEMA LUCI ANTERIORI ADATTIVE |
* 1: MDPS (Motor Driven Power Steering, Servosterzo motorizzato) è uguale a EPS (Electric Power Steering, Servosterzo elettrico).
Relè
Per il tipo di relè fare riferimento alla seguente tabella.
|
Nome relè |
Simbolo |
TIPO |
|---|---|---|
|
Relè riscaldato posteriormente |
 |
MICRO |
|
Relè avviamento |
 |
MICRO |
|
Relè pompa del carburante |
 |
MICRO |
|
Relè riscaldatore PTC n. 1 |
 |
MICRO |
|
Relè riscaldamento filtro combustibile |
 |
MICRO |
|
Relè ventilatore |
 |
MICRO |
|
Relè DCU |
 |
MICRO |
|
Relè riscaldatore2 PTC |
 |
MICRO |

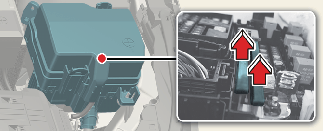

Pannello fusibili vano motore elettrico (Coperchio terminale batteria)
