Szelektív katalitikus redukciós rendszer (felszereltségtől függően)

A szelektív katalitikus redukciós rendszer (SCR) az NOx nitrogénné és vízzé történő katalitikus átalakítására szolgál a karbamid oldat redukálószer alkalmazásával.

FIGYELMEZTETÉS

Bűncselekménynek minősülhet, ha olyan gépjárművet használ, amely nem fogyaszt semmilyen karbamid oldatot.
A karbamid oldatot kötelező a vonatkozó előírásoknak megfelelően használni és újratölteni annak érdekében, hogy a jármű megfeleljen az adott járműtípusra kiadott megfelelőségi tanúsítványnak.

Karbamid oldat szintjelzője (felszereltségtől függően)

A karbamid oldat szintjelzője kijelzi a karbamidoldat-tartályban maradt karbamid oldat hozzávetőleges mennyiségét.

* A karbamid oldat szintjelzőjének képe mindig megjelenik, amikor az ENGINE START/STOP (motor be/ki) gomb ON (Be) pozícióban van.

Alacsony karbamidoldatszintre figyelmeztető üzenet (felszereltségtől függően)

A karbamid oldat hiányára utaló üzenet akkor jelenik meg, amikor a karbamid oldat mennyisége kb. 3,6 liter alá esik. Ha a "Low Urea" (Alacsony karbamid) figyelmeztető üzenet világító SCR figyelmeztető lámpa () mellett jelenik meg, akkor a karbamidoldat-tartályt újra kell tölteni. Ha jelentős távolságot tesznek meg az autóval anélkül, hogy újratöltenék, akkor a vizuális figyelmeztető rendszer a "Refill Urea" (Töltse fel a karbamidot) üzenetet jeleníti meg világító SCR figyelmeztető lámpa () mellett.

Ebben az esetben haladéktalanul fel kell tölteni a karbamidoldat-tartályt. Ha a karbamidoldat-tartályban lévő karbamidoldatszint túl alacsony szintet ér el, akkor a "Refill Urea in 000 km or vehicle will not start" (Töltse újra a karbamidot 000 km-en belül, különben a jármű nem indul el) üzenet jelenik meg világító SCR figyelmeztető lámpa () mellett. Az "xxx km" a fennmaradó megengedett utazási távolságot jelöli, így ne vezesse az autót újratöltés nélkül a megjelenő távolság határáig.

Ellenkező esetben a járművet nem lehet újraindítani, ha a motort a ENGINE START/STOP (motor be/ki) gombbal kikapcsolja. A vezetési minta, a környezeti állapot és az útprofil alapján becsült fennmaradó kilométerszám eltérhet a tényleges távolságtól. Ha a "Low Urea" (Alacsony karbamid) vagy a "Refill Urea" (Töltse újra a karbamidot) üzenet jelenik meg, akkor elegendő mennyiségű karbamid oldatot kell hozzáadni. Ha megjelenik a "Refill Urea in 000 km or vehicle will not start" (Töltse újra a karbamidot 000 km-en belül, különben a jármű nem indul el) üzenet, akkor töltsön elegendő mennyiségű karbamid oldatot a tartályba.

Ha a "Refill Urea tank or vehicle will not start" (Töltse újra a karbamidoldat-tartályt, különben a jármű nem indul) üzenet jelenik meg világító SCR figyelmeztető lámpa () mellett, akkor a jármű az ENGINE START/STOP (motor be/ki) gomb kikapcsolása után nem indul ismét. A fenti esetekben mindig ajánlott a teljes feltöltés.

Lásd: További részletek.

Meghibásodás az SCR-rendszerrel (felszereltségtől függően)

Hiba észlelésekor

Meghibásodás észlelése után 50 km megtett távolság esetén

Karbamidoldatos rendszer meghibásodása

(= nincs karbamid oldat befecskendezés)

Előírástól eltérő karbamid oldat észlelése

(= rendellenes karbamid oldat)

Rendellenes karbamidoldat-fogyasztás

(= utókezelés nem működik)

Az SCR-rendszer meghibásodást jelez leválasztott elektromos alkatrész, nem megfelelő karbamid oldat stb. miatt.

Az "xxx km" a fennmaradó megengedett utazási távolságot jelöli, így ne vezesse az autót újratöltés nélkül a megjelenő távolság határáig anélkül, hogy helyrehozná a meghibásodás forrását. Ellenkező esetben a járművet nem lehet újraindítani, ha a motort a ENGINE START/STOP (motor be/ki) gombbal kikapcsolja. Ebben az esetben vizsgáltassa át járművét egy szakműhelyben. A Kia egy hivatalos Kia-kereskedővel/szervizpartnerrel történő kapcsolatfelvételt javasolja.

A jármű újraindítási korlátozásának törlése (felszereltségtől függően)

Nem indul újra
Alacsony karbamid oldat
Karbamidoldatos rendszer meghibásodása (= nincs karbamid oldat befecskendezés)
Előírástól eltérő karbamid oldat észlelése (= rendellenes karbamid oldat)
Rendellenes karbamidoldat-fogyasztás (= utókezelés nem működik)

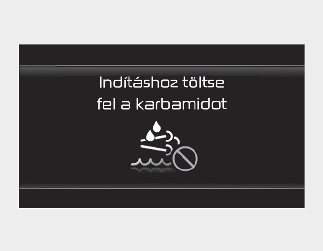

Miután az indítórendszer eljutott a végső állapotba, és letiltotta a jármű újraindítását, akkor csak a karbamidoldat-tartály újratöltése után inaktiválódik. Ha a jármű nem indul, és a "Refill Urea tank or vehicle will not start" (Töltse fel a karbamidoldat-tartályt, különben a jármű nem indul) üzenet jelenik meg, akkor töltse fel a tartályt megfelelő mennyiségű oldattal, várjon pár percig, majd próbálja meg elindítani a járművet. Ha a jármű az oldatszinttől függetlenül nem indul, akkor a nézesse meg a járművet egy szakműhelyben. A Kia egy hivatalos Kia-kereskedővel/szervizpartnerrel történő kapcsolatfelvételt javasolja.

A karbamid oldat feltöltése

A karbamid oldat feltöltése töltőtömlőkkel

Nyomja az ENGINE START/STOP (motor be/ki) gombot OFF (ki) helyzetbe.

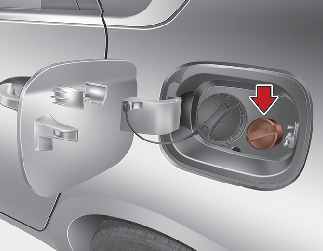

A karbamidoldat-tartály kinyitásához fordítsa el a tartály kupakját az óramutató járásával ellentétes irányba.

Teljesen helyezze be a töltőtömlőt az ISO 22241 által meghatározott karbamid oldat hozzáadásához. Töltsön a tartályba elegendő mennyiségű karbamid oldatot.

* Ügyeljen arra, hogy ne kerüljön karbamid oldat az üzemanyagtartályba. Ha erre nem ügyel, az biztosan káros hatást gyakorol a jármű teljesítményére, ami különböző működési hibákat okoz.

* Soha ne használjon adalékanyagokkal vagy vízzel hígított a karbamid oldatot. Ezek használata esetén idegen anyagok kerülhetnek az oldattartályba. Ha ez megtörténik, az biztosan káros hatást gyakorol a jármű teljesítményére, ami különböző működési hibákat okoz.

* Kizárólag az ISO 22241 szabványban megadott karbamid oldatot lehet használni. Ha nem engedélyezett karbamid oldatot használ, az biztosan káros hatással van a jármű teljesítményére, ami különböző működési hibákat okoz.

Fordítsa el a karbamidoldat-tartály kupakját az óramutató járásával ellentétes irányba, hogy biztosan lezárja.

Lásd: További részletek.

A karbamid oldat feltöltése utántöltő palack használatával

Nyomja az ENGINE START/STOP (motor be/ki) gombot OFF (ki) helyzetbe.

A karbamidoldat-tartály kinyitásához fordítsa el a tartály kupakját az óramutató járásával ellentétes irányba.

Adja hozzá az ISO 22241 szabványban megadott karbamid oldatot. Töltsön a tartályba elegendő mennyiségű karbamid oldatot.

* Ügyeljen arra, hogy ne töltse túl (teljesen fel) a már megtöltött karbamidoldat-tartályt a karbamid oldat palackból történő töltése során. A túltöltött karbamidoldat-tartály fagyott állapotban kitágul, ami a karbamidoldat-tartály sérüléséhez vagy a karbamidoldat-rendszer súlyos meghibásodásához vezethet.

Fordítsa el a karbamidoldat-tartály kupakját az óramutató járásával ellentétes irányba, hogy biztosan lezárja.

Karbamid oldat hozzáadása: Minden kb. 5600 km után (A karbamidoldat-fogyasztás függ az útprofiltól, a vezetési szokásoktól és a környezeti feltételektől)

* A karbamid oldat hozzáadását követően pár percbe beletelik, amíg a jelzőműszerek frissülnek.

FIGYELMEZTETÉS

A DPF-rendszerre ne gyakoroljon külső hatát. Károsíthatja a katalizátort, amely a DPF-rendszeren belül található.
A kipufogócső átirányításával vagy meghosszabbításával önkényesen ne módosítsa vagy manipulálja a DPF-rendszert. Káros hatása lehet a DPF-rendszerre.
Ne érintkezzen a kipufogócsőből szivárgó vízzel. A víz kissé savas és a bőrre káros. Ha érintkezik vele, akkor alaposan mossa le.
A DPF-rendszer önkényes megváltoztatása vagy módosítása a rendszer meghibásodását eredményezheti. A dízel részecskeszűrő (DPF) rendszert egy összetett elektronikus vezérlőegység vezérli.
A karbantartási szerviz végrehajtása előtt várja meg, amíg lehűl a hőtermelés miatt forró DPF-rendszer. Ellenkező esetben égési sérüléseket okozhat.
Ha járműve rendelkezik karbamidoldat-tartállyal, akkor kizárólag a megadott karbamid oldatot használja.
A karbamidoldat-rendszer (ti. a karbamidoldat-fúvóka, a karbamidoldat-szivattyú és a DCU) a maradék karbamid oldat eltávolítása érdekében a ENGINE START/STOP (motor be/ki) gomb OFF pozícióba állítását követően kb. 2 percig tovább működik. A karbantartási szerviz előtt győződjön meg róla, hogy a karbamidoldat-rendszer teljesen KI van kapcsolva.
A rossz minőségű karbamid oldat vagy a nem engedélyezett folyadékok károsíthatják a jármű alkatrészeit, többek között a DPF rendszert is. Ha a karbamid oldat bármilyen nem igazolt adalékanyagot tartalmaz, akkor eltömítheti az SCR-katalizátort és meghibásodást okozhat, amely eredményeként előfordulhat, hogy ki kell cserélni a költséges DPF-rendszert.
Ha a karbamid oldat a szemmel vagy a bőrrel érintkezik, akkor alaposan mossa le a szennyezett bőrfelületet.
A karbamid oldat lenyelése esetén alaposan öblítse ki a száját és igyon sok vizet. Majd azonnal forduljon orvoshoz.
Ha a karbamid oldat beszennyezte a ruháját, akkor haladéktalanul öltözzön át.
Ha a karbamid oldat allergiás reakciót vált ki Önnél, azonnal forduljon orvoshoz.
A karbamid oldatot tartsa gyermekektől távol.
A kiömlött karbamid oldatot törölje fel vízzel vagy ruhával. A kikristályosodott karbamid oldatot törölje le hideg vízzel benedvesített ruhával.

Ha a kiömlött karbamid oldat túl hosszú ideig érintkezik levegővel, akkor fehér színűre kristályosodik és károsíthatja a jármű felszínét.
A karbamid oldat nem üzemanyag-adalékanyag. Ezért ne fecskendezze az üzemanyag-tartályba. Ellenkező esetben károsíthatja a motort.
A karbamid oldat egy nem gyúlékony, nem mérgező, színtelen és szagtalan vizes oldat.
A karbamidoldat-tartályt kizárólag jól szellőztetett helyen használja. Ha a karbamid oldat hosszabb ideig magas, kb. 50°C-os hőmérsékletnek (ti. közvetlen napfénynek) van kitéve, kémiai bomlás mehet végbe, amely ammóniagázt termel.

Karbamid oldat tárolása (felszereltségtől függően)

A karbamid oldatot ne tárolja bizonyos anyagokból (pl. alumíniumból, rézből, rézötvözetből, ötvözetlen acélból és galvanizált acélból) készült tartályban.

A karbamid oldat feloldja a fém anyagokat, amely súlyosan, helyrehozhatatlanul károsítja a kipufogógáz-tisztító rendszert.
A karbamid oldatot kizárólag a következő anyagokból készült tartályokban lehet tárolni.
- (DIN EN 10 088-1-/-2-/-3 által meghatározott CR-Ni acél, Mo-Cr-Ni acél, polipropilén és polietilén)

A karbamid oldat tisztasága

Az alábbi helyzetekben sérülhet a DPF-rendszert.
- Üzemanyag vagy bármilyen nem engedélyezett folyadék kerül a karbamidoldat-tartályba.
- A karbamid oldathoz adalékanyagokat kevernek.
- A karbamid oldatot vízzel hígítják.
Kizárólag az ISO 22241 vagy a DIN70070 szabványban megadott karbamid oldat használható. Ha a karbamidoldat-tartályba bármilyen nem engedélyezett karbamid oldat kerül, akkor nézesse a járművet egy szakműhelyben. A Kia egy hivatalos Kia-kereskedővel/szervizpartnerrel történő kapcsolatfelvételt javasolja.
A karbamidoldat-tartályba kerülő szennyeződések az alábbi problémákat okozhatják.
- Megnövelt kibocsátás
- Meghibásodás a DPF-rendszerrel
- A motor meghibásodása

A tartályból (karbantartás során) leeresztett, használt karbamid oldatot soha ne használja újra. Tisztaságát nem lehet garantálni. Mindig új karbamid oldatot használjon.

A standard karbamid oldat specifikációja

Az SCR-rendszerben soha ne használjon dízelt, benzint vagy alkoholt. Az ajánlott (az ISO22241 vagy a DIN70070 szabványnak megfelelő) karbamid oldattól eltérő folyadék károsíthatja az SCR-rendszer hardverét és a jármű emisszióját.

FIGYELMEZTETÉS

Ha a karbamidoldat-tartály kupakját magas külső hőmérséklet mellett nyitja ki, akkor ammóniagázok szabadulhatnak fel. Az ammóniagázok szúrós szagúak és elsősorban az alábbiak irritációját okozzák:
- Bőr
- Nyálkahártya
- Szem
Égő érzést okozhatnak a szemben, az orrban és a torokban, valamint köhögést és könnyezést. Az ammóniagázokat ne lélegezze be. Ne engedje, hogy a karbamid oldat közvetlenül érintkezzen a bőrével. Egészségre veszélyes. Az érintet területeket mossa le bő tiszta vízzel. Szükség esetén forduljon orvoshoz.
A karbamid-oldat zárt térben történő alkalmazásakor biztosítani kell a jó szellőzést. A karbamidoldat-palack kinyitásakor szúró szagú gázok szabadulhatnak fel.
A karbamid oldatot tartsa gyermekektől távol.
Ha a karbamid oldat túlfolyik, akkor a korrózió elkerülése érdekében mossa le a jármű felszínét tiszta vízzel.
Újratöltéskor ügyeljen arra, hogy ne folyjon túl a karbamid oldat.
Ha a járművel hosszú ideig nagyon alacsony (-11 Celsius fok alatti) környezeti hőmérsékleten parkol, akkor a karbamidoldat-tartályban lévő karbamid oldat megfagy. Ha a karbamid oldat megfagy, akkor előfordulhat, hogy a karbamidoldat-tartály szintjét a rendszer a karbamid oldat felolvadásáig nem érzékeli helyesen. Ha nem megfelelő karbamid oldatot vagy hígított karbamid oldatot használ, az megemelheti az oldat fagyáspontját, így előfordulhat, hogy azt az egy adott hőmérsékletre beállított fűtőtest nem olvasztja fel megfelelően. Ez a jelenség az SCR-rendszer meghibásodását okozhatja, amely a motor újraindításának letiltásához vezethet.
A karbamid oldat felolvadásához szükséges időtartam a vezetési körülményektől és a külső hőmérséklettől függően változik.

VIGYÁZAT

Ha nem megfelelő karbamid oldatot vagy folyadékot használ, akkor az autó részeiben, például a szennyezőanyag kibocsájtást csökkentő eszközökben kárt fog tenni. Ha hibás üzemanyagot használ, akkor idegen tárgyak halmozódnak fel az SCR katalizátoron, melynek eredményeként a katalizátor eltömődik és eltörik.

Nem megfelelő karbamid oldat feltöltése után a lehető leghamarabb keresse fel a legközelebbi hivatalos Kia márkakereskedőt/szervizközpontot.
Soha ne használjon dízelt, benzint, alkoholt vagy egyéb nem ajánlott folyadékot, kizárólag az ISO22241 vagy a DIN70070 szabványban meghatározott ajánlott karbamid oldatot használja.
