ISOFIX-kinnitused ja ülarihm

ISOFIX-süsteem hoiab lapse turvasüsteemi sõidu või õnnetuse ajal. See süsteem muudab turvatooli paigaldamise lihtsamaks ja vähendab valesti paigaldamise võimalust. ISOFIX-süsteem koosneb autos asuvatest kinnituspunktidest ja lapse turvaseadme küljes olevatest kinnitustest. Tänu ISOFIX-süsteemile pole auto turvavöid turvaseadme tagaistmele kinnitamiseks enam vaja kasutada.

ISOFIX-kinnitused on autosse sisseehitatud metallvardad. Auto igal ISOFIX-istekohal on kaks alumist kinnituspunkti, mille külge saab paigaldada ühe ISOFIX-kinnitustega varustatud turvaseadme.

ISOFIX-süsteemi kasutamiseks peate kasutama ka ISOFIX-turvaseadet.

Turvatooli tootja annab turvatoolile kaasa juhendi ISOFIX-kinnituste kasutamiseks.

ISOFIX-kinnituspunktid asuvad tagumisel vasak- ja parempoolsel välimisel istmel. Nende asukohad on näidatud joonisel.

HOIATUS

Ärge püüdke kinnitada lapse turvasüsteemi ISOFIX-kinnituspunktidega tagumisele keskmisele istmele. Sellel istekohal puuduvad ISOFIX-kinnituspunktid. Lapse turvasüsteemi tagumisele keskmisele istmele paigaldamisel võib välimiste istmete kinnituspunktide kasutamine kinnituspunkte kahjustada.

ISOFIX(i-Size) kinnituspunktid asuvad vasaku- ja parempoolse välimise tagaistme seljatoe ja istmepadja vahel ja on tähistatud sümbolitega.

  1. ISOFIX(i-Size) kinnituspunktide asukohamärgised ()

  2. ISOFIX(i-Size) kinnituspunkt

Lapse turvasüsteemi kinnitamine "ISOFIX(i-Size) kinnitussüsteemiga".

ISOFIX(i-Size)-i lapse turvasüsteemi paigaldamine kummalegi tagumisele välimisele istmele.

1
Viige turvavöö pannal ISOFIX(i-Size)-kinnituspunktidest eemale.
2
Eemaldage kõik esemed, mis võiksid turvatooli ISOFIX(i-Size)-kinnitusega kinnitamist takistada.
3
Asetage lapse turvasüsteem sõiduki istmele, kinnitage seejärel iste ISOFIX-kinnituspunktidega, vastavalt selle tootja juhistele.
4
Järgige lapse turvasüsteemi tootja juhiseid õigeks paigalduseks ja lapse turvasüsteemil olevate ISOFIX(iSize)-kinnituste ühendamiseks ISOFIX(iSize)-kinnituspunktidega.
HOIATUS

Järgige ISOFIX(i-Size)-süsteemi kasutamisel järgmisi ohutusabinõusid.

  • Järgige turvaseadme paigaldamisel kõiki selle valmistaja juhiseid.

  • Kõik tagaistme turvavööd, mida parajasti ei kasutata, tuleb pandlasse kinnitada ja turvavöö rihmad lapse turvaistme taha kokku kerida, et laps sisse kerimata turvavöödest kinni ei saaks haarata. Lapsed võivad turvavöö ümber kaela panna ja turvavöö võib pingule tõmbununa lapse lämmatada.

  • Ärge kinnitage ühe kinnituspunkti külge KUNAGI mitu turvaseadet. See võib põhjustada kinnituspunkti või kinnituse lõdvenemise või purunemise.

  • Laske ISOFIX(i-Size)-süsteem alati pärast õnnetust edasimüüjal üle vaadata. Õnnetus võib kahjustada ISOFIX(i-Size)-süsteemi ja ei pruugi lapse turvasüsteemi korralikult kinnitada.

Turvatooli täiendav ülarihmaga kinnitamine (kui on varustuses)

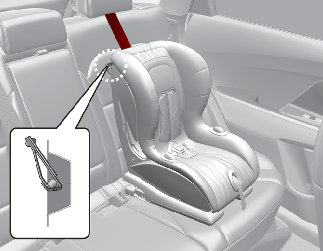

Lapse turvasüsteemi ülemised kinnituspunktid asuvad tagaistmete seljatugede taga.

1
Juhtige lapse turvasüsteemi ülemise kinnituse rihm üle seljatoe. Järgige kinnitusrihma paigutamisel turvaseadmega kaasasolevaid tootjapoolseid juhiseid.
2
Ühendage ülemise kinnituse rihm selle kinnituspunkti, seejärel pingutage rihm vastavalt lapse turvasüsteemi tootja juhistele, et lapse turvasüsteem kindlalt istme külge kinnitada.
HOIATUS

Järgige kinnitusrihma paigaldamisel alltoodud ohutusabinõusid.

  • Järgige turvaseadme paigaldamisel kõiki selle valmistaja juhiseid.

  • Ärge kinnitage ülemise kinnitusrihma jaoks mõeldud kinnituspunkti KUNAGI mitut turvaseadet. Kinnituspunkt võib puruneda ning kinnitusrihm võib lahti pääseda.

  • Kinnitage ülemine kinnitusrihm üksnes vastava istekoha seljatoe tagaküljel asuva õige kinnituspunkti külge. Vastasel juhul ei pruugi kinnitusrihm õigesti töötada.

  • Kinnituspunktid taluvad ainult õigesti paigaldatud turvaseadme koormust. Ärge mingil juhul kasutage neid täiskasvanute turvavööde või kinnitusrihmade ega muude esemete või varustuse kinnitamiseks.

Turvaseadme kinnitamine turvavöö vöö- ja õlarihmaga

Kui ISOFIX-süsteemi ei kasutata, tuleb kõik lapse turvasüsteemid kinnitada tagaistmele kolmepunktivöö süleosaga.

Lapse turvasüsteemi paigaldamine kolmepunktivööga

Lapse turvasüsteemi tagaistmele paigaldamiseks tuleb toimida järgmiselt:

1
Asetage turvaseade soovitud kohale tagaistmel. Pistke vöö- ja õlarihm ümber turvaseadme või läbi selle kinnituskohtade, järgides seadme tootja kasutusjuhendit.
2
Lükake turvavöö keeleplaat pandlasse. Kuuldub selge klõpsatuse heli. Seadke vabastusnupp nii, et see on hädaolukorras kergesti ligipääsetav.

Veenduge, et turvavöö pole keerdus.

3
Tõmmake turvavöö võimalikult pingule, juhtides selle eelpingutisse tagasi.
4
Liigutage lapse turvasüsteemi edasi-tagasi veendumaks, et turvavöö hoiab seda kindlalt paigal.

Kui teie lapse turvatooli tootja soovitab kasutada ülarihma koos süle-/õlarihmaga, vaadake Rohkem üksikasju.

Turvaseadme eemaldamiseks vajutage turvavöö vabastusnupule ja tõmmake seejärel turvavöö turvaseadmest välja.

Istmete sobivus rihmaga ja ISOFIX-kinnitustega laste turvasüsteemidele vastavalt ÜRO eeskirjadele

(Teave sõiduki kasutajatele ja laste turvasüsteemide tootjatele)

  • Jah: sobib määratud kategooria lapse turvasüsteemi paigaldamiseks

  • Ei: ei sobi määratud kategooria lapse turvasüsteemi paigaldamiseks

  • "-": ei ole kohaldatav

  • Tabel põhineb vasakpoolse rooliga sõidukil. Tabel vastab ka parempoolse rooliga sõidukile, erandiks on vaid esiistmel kaassõitja asukoht.

    Parempoolse rooliga sõiduki esiistmel kaassõitjale vastab istekoht nr 3.

Turvaseadme kategooriad

Istekohad

Märkused

1

2

3

4

5

6

Turvapadi ON (SEES)

TURVAPADI OFF (VÄLJAS)

Universaalsed rihmaga lapse turvasüsteemid

-

-

Ei

Jah F, R

Jah F, R

Jah*1 F, R

Jah F, R

F: näoga sõidusuunas

R: seljaga sõidusuunas

i-Size turvatool

-

-

Ei

Ei

Jah F, R*2

Ei

Jah F, R*2

Turvahäll (ISOFIX küljega sõidusuunas olev lapse turvasüsteem)

ISOFIX CRF : L1, L2

-

-

Ei

Ei

Ei

Ei

Ei

ISOFIX-turvatool CRS (i.e. turvaseade imikule)

ISOFIX CRF : R1

-

-

Ei

Ei

Jah R

Ei

Jah R

Vähendatud suuruses ISOFIX-turvaiste

ISOFIX CRF : F2, F2X, R2, R2X

-

-

Ei

Ei

Jah F, R*2

Ei

Jah F, R*2

* Täissuuruses ISOFIX-turvaiste*

(*: pole istmekõrgendused)

ISOFIX CRF : F3, R3

-

-

Ei

Ei

Jah F, R*2

Ei

Jah F, R*2

Vähendatud laiusega istmekõrgendus

ISO-standard: B2

-

-

Ei

Ei

Jah

Ei

Jah

Täislaiuses istmekõrgendus

ISO-standard: B3

-

-

Ei

Ei

Ei

Ei

Ei
*1See istekoht (nr 5) ei sobi tugijalaga turvatoolile.
*2ISOFIX-kinnitusega seljaga sõidusuunda paigutatava turvaseadme sobitamisel reguleerige istmeid.• Juhiiste : peate lükkama istme keskmisesse asendisse ja kõige kõrgemale asendile.• Eesmine kaassõitjaiste: peate lükkama istme kõige eesmisesse asendisse.

Istekoha number

Asukoht autos

1

Ees vasakul

2

Ees keskel

3

Ees paremal

4

Teise istmerea vasakul

5

Teise istmerea keskel

6

Teise istmerea paremal

Soovituslikud lapse turvasüsteemid – Euroopas

Kaalukategooria

Nimi

Tooja

Kinnituse tüüp

ECE-R44

kinnituse nr

Rühm 0+

Cabriofix & Fam­ilyfix

Maxi Cosi

ISOFIX

E4 04443907

Kategooria I

Duo Plus

Britax Römer

ISOFIX ja ülemine kinnitus

E1 04301133

Kategooria II

KidFix II XP

Britax Römer

ISOFIX ja sõiduki turvavöö

E1 04301323

Kategooria III

Junior III

Graco

Sõiduki turvavöö

E11 03.44.164

E11 03.44.165

Turvaseadmete valmistajate kodulehed

Maxi Cosi Cabriofix & Familyfix http://www.maxi-cosi.com

Britax Römer http://www.britax.com

Graco http://www.gracobaby.com
