Encha os pneus com a pressão indicada e retire eventuais cargas do veículo exceto o condutor, o pneu sobresselente e as ferramentas.
O veículo deverá estar estacionado numa superfície plana.
Trace linhas verticais (que passem pelos respetivos centros dos faróis) e uma linha horizontal (que passe pelo centro dos faróis) na tela.
Com os faróis e a bateria em condições normais, direcione os faróis de modo a que a parte mais brilhante assente nas linhas horizontal e verticais.

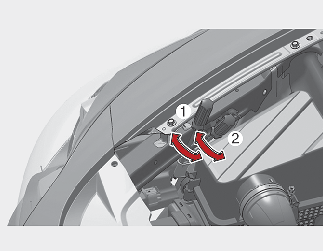

Para direcionar os mínimos e máximos para a esquerda ou para a direita, rode a chave (1) para a direita ou para a esquerda. Para direcionar os mínimos e máximos para cima ou para baixo, rode a chave (2) para a direita ou para a esquerda.

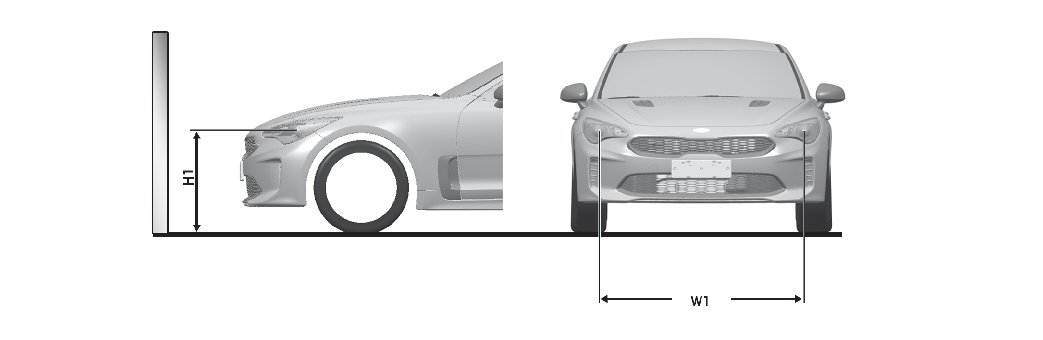

* A: Ecrã

Unidade: mm

Condições do veículo	Faróis dianteiros (tipo Halogéneo)		Faróis dianteiros (tipo LED)
	Altura ao solo	Distância entre as luzes	Altura ao solo	Distância entre as luzes
	Médios/máximos	Médios/máximos	Médios/máximos	Médios/máximos
	H1	W1	H2	W2
Sem condutor / [mm (pol.)]	698 (27,5)	1482 (58,3)	720 (28,3)	1486 (58,5)
Com condutor / [mm (pol.)]	693 (27,3)	1482 (58,3)	715 (28,1)	1486 (58,5)

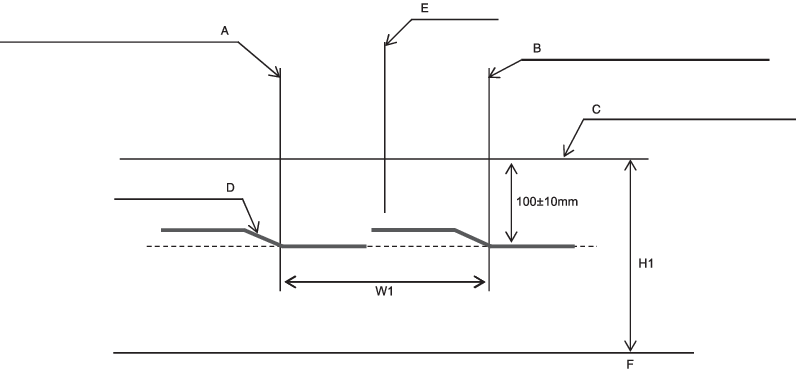

Médios (LHD)

Ligue os médios sem o condutor no veículo.
A linha de recorte deve ser projetada na linha de recorte indicada na imagem.
Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.
Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

Com base num ecrã de 10 m

A: Linha vertical do centro da lâmpada da luz dianteira esquerda (médios)

B: Linha vertical do centro da lâmpada da luz dianteira direita (médios)

C: Linha horizontal do centro da lâmpada da luz dianteira (médios)

D: Linha de recorte

E: Eixo do carro

F: Chão

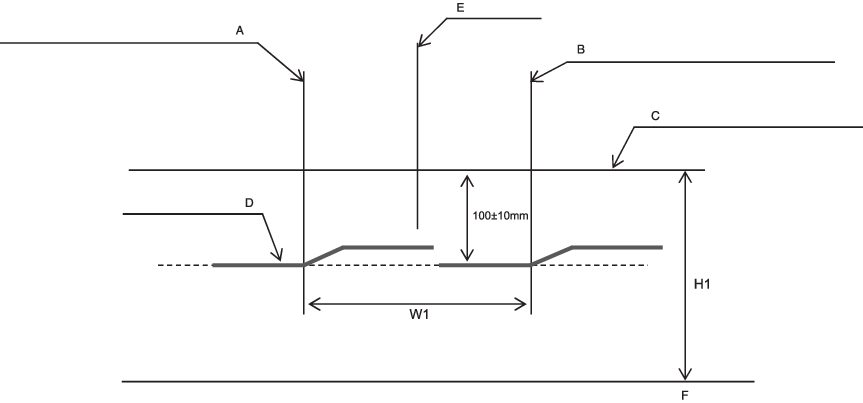

Médios (RHD)
