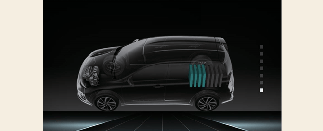

עצירת הרכב

הרכב עוצר.

(אין זרימת אנרגיה)

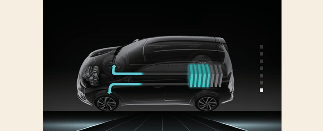

הנעת EV

רק הספק המנוע משמש לנהיגה ברכב.

(מצבר → גלגלים)

סיוע בהספק

המנוע החשמלי והספק המנוע משמשים לנהיגה ברכב.

(מצבר ומנוע → גלגלים)

הנעה באמצעות מנוע בנזין בלבד

רק הספק מנוע הבנזין משמש לנהיגה ברכב.

(מנוע בנזין → גלגלים)

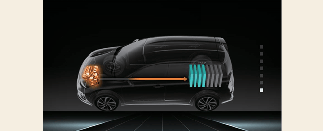

טעינה באמצעות מנוע הבנזין

כאשר הרכב עוצר, המצבר בעל המתח הגבוה נטען על-ידי מנוע הבנזין.

(מנוע בנזין → מצבר)

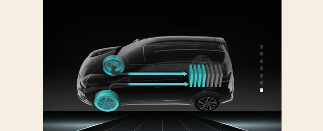

טעינה באמצעות הבלמים המתחדשים

המצבר בעל המתח הגבוה נטען על-ידי מערכת הבלמים המתחדשים.

(גלגלים → מצבר)

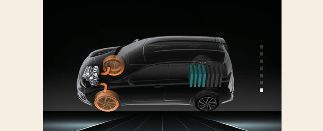

בלימת המנוע

בלימת המנוע משמשת להאטת הרכב.

(גלגלים → מנוע)

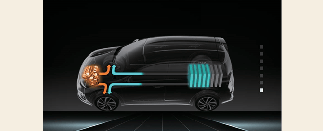

שימור ההספק

מנוע הבנזין משמש בו-זמנית כדי לנסוע ברכב ולטעון את המצבר בעל המתח הגבוה.

(מנוע בנזין → גלגלים ומצבר)

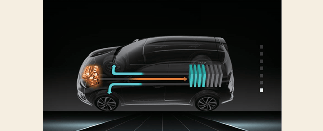

טעינה באמצעות מנוע הבנזין/הינע המנוע החשמלי

מנוע הבנזין טוען את המצבר בעל המתח הגבוה. הספק המנוע החשמלי משמש לנהיגה ברכב.

(מנוע בנזין → מצבר → גלגלים)

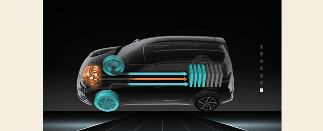

טעינה באמצעות מנוע הבנזין/באמצעות הבלמים המתחדשים

A: הטעינה מתבצעת

מנוע הבנזין ומערכת הבלמים המתחדשים טוענים את המצבר בעל המתח הגבוה.

(מנוע בנזין וגלגלים → מצבר)

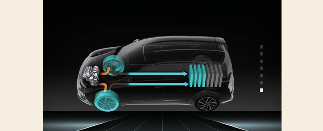

בלימת המנוע/טעינה באמצעות הבלמים המתחדשים

A: הטעינה מתבצעת

בלימת המנוע משמשת בו-זמנית כדי להאט את הרכב ולטעון את המצבר בעל המתח הגבוה.

(גלגלים → מנוע ומצבר)
