מערכת חגורות בטיחות
נורית אזהרה של חגורת הבטיחות

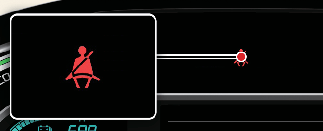

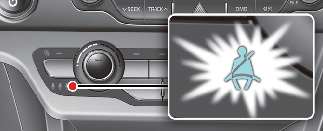

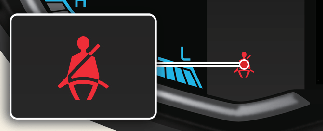

נורית התראת חגורת בטיחות במושב הקדמי



תנאי פעולה
-
כאשר הרכב פועל
-
נורית האזהרה של חגורת הבטיחות של המושב הקדמי תופיע למשך כ-6 שניות.
-
-
כאשר חגורת הבטיחות של המושב הקדמי לא מהודקת
-
צליל האזהרה של חגורת הבטיחות של מושב הנהג יישמע למשך כ-6 שניות.
-
נורית האזהרה של חגורת הבטיחות של המושב הקדמי תמשיך להיות מוארת.
-
-
כאשר חגורת הבטיחות של המושב הקדמי משוחררת במהלך הנסיעה ומהירות הרכב נמוכה מכ-20 קמ"ש (12 מייל לשעה)
-
נורית האזהרה של חגורת הבטיחות של המושב הקדמי תופיע.
-
-
כשמהירות הרכב עולה על כ-20 קמ"ש (12 מייל לשעה)
-
צלצול האזהרה יישמע למשך כ-100 שניות.
-
נורית האזהרה של חגורת הבטיחות של המושב הקדמי תהבהב.
-

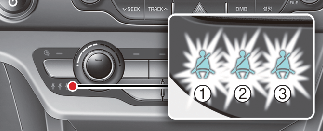

נורית אזהרה עבור חגורת הבטיחות של מושב הנוסעים האחורי (אם מצויד)

-
צד הנהג
-
אמצע
-
צד הנוסע
תנאי פעולה
-
כאשר הרכב פועל
-
נורית ההתראה של חגורת הבטיחות של מושב הנוסעים האחורי תופיע למשך כ-6 שניות.
-
-
כאשר חגורת הבטיחות של המושב משוחררת במהלך הנסיעה ומהירות הרכב נמוכה מכ-20 קמ"ש (12 מייל לשעה)
-
נורית האזהרה של חגורת הבטיחות של מושב הנוסעים האחורי תופיע למשך כ-70 שניות.
-
-
כשמהירות הרכב עולה על כ-20 קמ"ש (12 מייל לשעה)
-
צלצול ההתראה של חגורת הבטיחות של מושב הנוסעים האחורי יישמע למשך כ-35 שניות
-
נורית האזהרה של חגורת הבטיחות של מושב הנוסעים האחורי תהבהב.
-
תנאים שבהם המערכת לא תפעל
-
כאשר הדלת האחורית נפתחת או נסגרת ומהירות הרכב נמוכה מכ-10 קמ"ש (6 מייל לשעה)
-
נורית ההתראה של חגורת הבטיחות וצלצול ההתראה של חגורת הבטיחות לא יפעלו גם אם מהירות הרכב גבוהה מכ-20 קמ"ש (12 מייל לשעה).
-

נסיעה בתנוחה שגויה משפיעה לרעה על מערכת ההתראה של חגורת הבטיחות של הנוסע הקדמי. חשוב שהנהג יאמר לנוסע לשבת בצורה נאותה כפי שמתואר במדריך זה.

-
נורית ההתראה של חגורת הבטיחות של הנוסע הקדמי תהבהב או תידלק למשך 6 שניות, אפילו אם מושב הנוסע הקדמי פנוי ואיש אינו יושב בו.
-
ייתכן שאזהרת חגורת הבטיחות של הנוסע הקדמי תופעל כאשר יש מטען על המושב.
חגירת ושחרור חגורת הבטיחות
מערכת 3 נקודות עם התקן גלילה הננעל במקרה חירום

פעולה
-

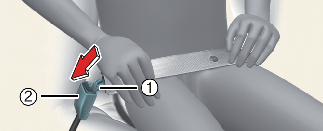

כדי להדק את חגורת הבטיחות, הכנס את לשונית המתכת לתוך האבזם (2).
-
כדי לשחרר את חגורת הבטיחות, לחץ על לחצן השחרור (1) באבזם הנעילה.

תישמע נקישה קולית “קליק", המציינת כי חגורת הבטיחות נעולה באבזם.

-

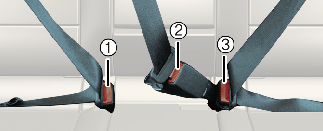

אבזם הידוק חגורת בטיחות במושב ימני אחורי
-
אבזם הידוק חגורת בטיחות במושב מרכזי אחורי (שעליו מסומנת המילה " CENTER " (אמצעי))
-
אבזם הידוק חגורת בטיחות במושב שמאלי אחורי

-
חגור את רצועת המותניים של חגורת הבטיחות נמוך ככל האפשר והקפד לוודא שהיא מהודקת היטב סביב ירכיך ולא סביב המותן. אם רצועת המותניים ממוקמת גבוה מדי על המותניים, תגדל סכנת הפציעה במקרה התנגשות. אסור ששתי הזרועות יימצאו מתחת לחגורה ומעליה. המצב התקין הוא כשאחת הזרועות נמצאת מתחתיה והשנייה מעליה כמתואר באיור. אסור בהחלט לחגור את חגורת הבטיחות מתחת לזרוע הקרובה לדלת.
-
לפני הידוק חגורות הבטיחות של המושבים האחוריים, יש לוודא שהמנעול תואם לאבזם חגורת המושב. הידוק חגורת הבטיחות השמאלית או הימנית לאבזם של המושב האמצעי בכוח עלול לגרום לחגירת החגורה בצורה לא תקינה שלא תגן עליך במקרה של תאונה.

אין לקפל מטה את החלק השמאלי של משענת הגב של המושב האחורי כאשר נעשה שימוש בחגורת הבטיחות של המושב האמצעי. לפני קיפול החלק השמאלי של משענת הגב של המושב האחורי כלפי מטה, יש לוודא תמיד שחגורת הבטיחות של המושב האמצעי האחורי לא מהודקת. אם חוגרים את חגורת הבטיחות של המושב האמצעי האחורי כשהחלק השמאלי של משענת הגב של המושב האחורי מקופל כלפי מטה, עלול להיגרם נזק ועיוות לחלק העליון של משענת הגב והחיפויים של חגורת הבטיחות, וכתוצאה מכך משענת הגב תינעל במצב מקופל כלפי מטה.
מערכת 2 נקודות (מושב אמצעי אחורי) (אם מצויד)
פעולה
-
כדי להדק את חגורת הבטיחות, כוונן ידנית את החגורה כך שהיא תהיה מהודקת היטב סביב גופך.
הדק את החגורה ומשוך את הקצה הרופף כדי להדק אותה.

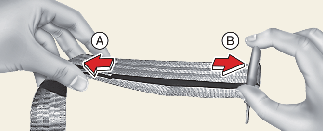

[A]: קיצור, [ב]: האורך
-
הכנס את לשונית המתכת (1) לתוך אבזם הנעילה (2).
-

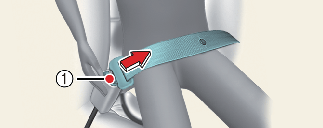

כדי לשחרר את חגורת הבטיחות, לחץ על הלחצן (1) באבזם הנעילה.

-
יש להניח את החגורה כמה שיותר נמוך על הירכיים, ולא על המותניים. אם החגורה תונח גבוה מדי, קיים סיכון גדול יותר לפציעה גופנית במקרה של תאונה.
-
כאשר משתמשים בחגורת הבטיחות האחורית המרכזית, חובה להשתמש באבזם שעליו המילה CENTER.

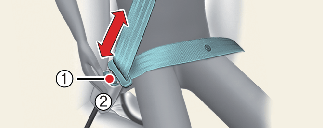

כוונון הגובה של חגורת הכתף

פעולה
-
משוך את מכוונן הגובה כלפי מעלה (1).
-
לחץ על לחצן מכוונן הגובה (2) ודחוף את מכוונן הגובה כלפי מטה (3).

-
אחרי התנגשות, יש לבדוק את מערכת חגורת הבטיחות כדי לוודא שהיא פועלת כיאות. החליפו כל החגורות שאינן מתפקדות כראוי.
-
בדוק שעוגן רצועת הכתף נעול במקומו בגובה המתאים. אסור להעביר את רצועת הכתף של חגורת הבטיחות לרוחב צווארך או פניך.

-
אסור לנסות להכניס בכוח את הלשונית של חגורת הבטיחות הימנית או השמאלית לאבזם חגורת הבטיחות המרכזית. הקפד להכניס את הלשונית של חגורת הבטיחות המרכזית לאבזם חגורת הבטיחות המרכזית. אחרת, חגורת הבטיחות שלא נרכסה כהלכה לא תוכל לספק את ההגנה.
-
בעת משיכת החגורה החוצה כדי לחגור אותה, יש למשוך את לשון החגורה באטיות מחוץ למכוון חגורת הבטיחות כדי שהמכוון לא ייתלש מהחיפוי.

אם אינך מצליח למשוך את חגורת הבטיחות מתוך התקן הגלילה, משוך אותה בחוזקה ושחרר אותה. כעת ניתן למשוך את החגורה החוצה בקלות.
קדם מותחן של חגורת הבטיחות (אם מצויד)
הרכב מצויד בקדם מותחנים של חגורות הבטיחות במושב הנהג, במושב הנוסע הקדמי ובמושבים האחוריים.

הרכב מצויד בקדם מותחנים של חגורות הבטיחות במושב הנהג ובמושב הנוסע הקדמי.
מטרת קדם המותחן היא לוודא שחגורת הבטיחות תהודק היטב לגוף הנוסע, בהתנגשויות מסוימות.
יחידות הקדם מותחן של חגורות הבטיחות עשויות לפעול בהתנגשויות שעצמתן מספקת.
אם הרכב עוצר בפתאומיות או אם האדם החגור מנסה להישען קדימה מהר מדי, יינעל התקן הגלילה של חגורת הבטיחות. בהתנגשויות חזיתיות מסוימות, קדם המותחן יפעל ויהדק את חגורת הבטיחות כנגד גוף האדם החגור.
-
קדם מותחן של התקן הגלילה
מטרת קדם המותחן של התקן הגלילה היא לוודא שחגורת הכתף תהיה מהודקת היטב לפלג הגוף העליון של הנוסע במקרה של התנגשויות חזיתיות מסוימות.
כאשר המערכת מזהה מתח חריג של חגורת הבטיחות של הנהג או של הנוסעים כאשר מערכת קדם המותחנים פועלת, מגביל העומס שבתוך קדם המותחן של התקן הגלילה ישחרר חלק מהלחץ המופעל על אותה חגורת בטיחות. (אם מצויד)

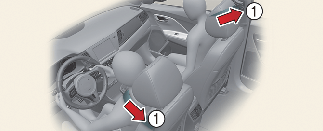

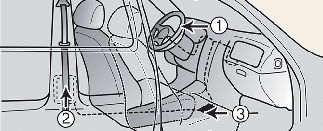

מערכת קדם המותחנים של חגורות הבטיחות כוללת בעיקר את הרכיבים הבאים. מיקומיהם מוצגים באיור.

-
נורית האזהרה של כרית האוויר SRS
-
מכלול קדם המותחן של התקן הגלילה הקדמי
-
יחידת בקרה SRS
תנאי פעולה
-
אם הרכב עוצר בפתאומיות או אם האדם החגור מנסה להישען קדימה מהר מדי, יינעל התקן הגלילה של חגורת הבטיחות.
-
בהתנגשויות חזיתיות מסוימות, קדם המותחן יפעל ויהדק את חגורת הבטיחות כנגד גוף האדם החגור.
-
כאשר המערכת מאתרת מתח גבוה מדי של חגורת הבטיחות של הנהג או של הנוסע הקדמי כאשר מערכת קדם המותחן פועלת, מגביל העומס בתוך קדם המותחן של מנגנון האיסוף ישחרר חלק מהלחץ המופעל על אותה חגורת בטיחות.

-
למען בטיחותך, הקפד לוודא שרצועות החגורה אינן רופפות או מפותלות, ושב על המושב בצורה נכונה.
-
להשגת יעילות מרבית של קדם המותחן של חגורת הבטיחות:
-
חובה לחגור את חגורת הבטיחות היטב ולכוונן אותה כהלכה. הקפד לקרוא את כל אמצעי הזהירות והמידע החשובים המפורטים במדריך זה בנושא מערכות הבטיחות של הנוסעים ברכב ולפעול על פיהם - כולל את נושא חגורות הבטיחות וכריות האוויר.
-
ודא שאתה ונוסעי הרכב חוגרים תמיד חגורות בטיחות בצורה נכונה.
-
-
מערכות קדם המותחנים של חגורות הבטיחות מיועדות לפעול פעם אחת בלבד. לאחר הפעלתם, חובה להחליף את קדם מותחני חגורות הבטיחות. חובה להחליף את כל חגורות הבטיחות, מכל סוג שהוא, אם הן נחגרו בעת התנגשות.
-
מכלול מנגנוני קדם המותחן של חגורות הבטיחות מתחמם במהלך ההפעלה. אל תיגע במכלול מנגנוני קדם המותחן של חגורות הבטיחות במשך כמה דקות לאחר הפעלתו.
-
אל תנסה לבדוק או להחליף את קדם מותחני חגורות הבטיחות בעצמך. דאג שהמערכת תיבדק במוסך מקצועי. KIA ממליצה לפנות למשווק/ספק שירות מורשה של KIA.
-
אל תנסה לטפל בקדם מותחני חגורות הבטיחות או לבצע בהם תיקונים כלשהם.
-
טיפול לקוי במכלולי קדם המותחנים של חגורות הבטיחות ואי-ציות לאזהרות שעל פיהן אין להכות, לשנות, לבדוק, להחליף, לתחזק או לתקן את מכלולי קדם מותחני חגורות הבטיחות באופן עצמאי, עלולים לגרום להפעלה לקויה או להפעלה בלתי מכוונת שלהם, וכתוצאה מכך, לפציעה חמורה.
-
יש לחגור תמיד את חגורת הבטיחות במהלך נהיגה או נסיעה ברכב ממונע.
-
אם יש להשליך את קדם המותחן של חגורת הבטיחות יש לפנות למוסך מקצועי. KIA ממליצה לפנות למשווק/ספק שירות מורשה של KIA.
-
ביצוע של עבודות פחחות בחזית הרכב עלול לגרום נזק למערכת קדם המותחנים של חגורות הבטיחות. במידת הצורך, דאג לטיפול במערכת במוסך מקצועי. מומלץ לפנות למרכז שירות מורשה של Kia.
-
גירוי העור
שטוף את חלקי העור שנחשפו לאבק ביסודיות לאחר תאונה שבה קדם מותחני חגורות הבטיחות הופעלו. האבק העדין שנפלט מקדם מותחני החגורות שהופעלו עלול לגרום לגירוי בעור ואין לשאוף אותו לאורך זמן.

אם קדם המותחן הקדם של חגורת הבטיחות לא פועל באופן תקין, נורית האזהרה של מערכת כריות האוויר SRS תופיע גם אם אין תקלה במערכת כריות האוויר SRS. אם נורית האזהרה של מערכת כריות האוויר SRS לא מופיעה כשהרכב במצב ON, או אם היא ממשיכה להופיע לאחר 3~6 שניות לערך, או אם היא מופיעה במהלך נסיעה, יש לבדוק את המערכת במוסך מקצועי. KIA ממליצה לפנות למשווק/ספק שירות מורשה של KIA.

-
אם הרכב מצויד בכרית אוויר צדית או כרית אוויר וילון, קדם המותחן יופעל לא רק במקרי התנגשות חזיתית, אלא גם במקרי התנגשות צדית.
-
כאשר קדם מותחני חגורות הבטיחות מופעלים, רעש חזק עשוי להישמע ואבק עדין הנראה כעשן עשוי להיראות בתא הנוסעים. תופעות אלו הן חלק מאופן הפעולה הרגיל ואינן מסוכנות.
-
למרות שאין הוא מזיק, האבק העדין עלול לגרום לגירויי עור ואין לנשום אותו במשך פרקי זמן ארוכים. שטוף את חלקי העור שנחשפו לאבק ביסודיות לאחר תאונה שבה קדם מותחני חגורות הבטיחות הופעלו.
-
מאחר שהחיישן שמפעיל את מערכת כריות האוויר SRS מחובר לקדם המותחנים של חגורות הבטיחות, נורית האזהרה של כריות האוויר SRS בלוח המחוונים תופיע למשך 3~6 שניות לערך, לאחר סיבוב מתג ההתנעה למצב ON, ולאחר מכן הנורית אמורה להיעלם.
