Description du panneau à fusibles/relais

À l'intérieur du couvercle du panneau de fusibles/relais, vous pouvez trouver l'étiquette des fusibles/relais avec le nom des fusibles/relais et leur capacité.

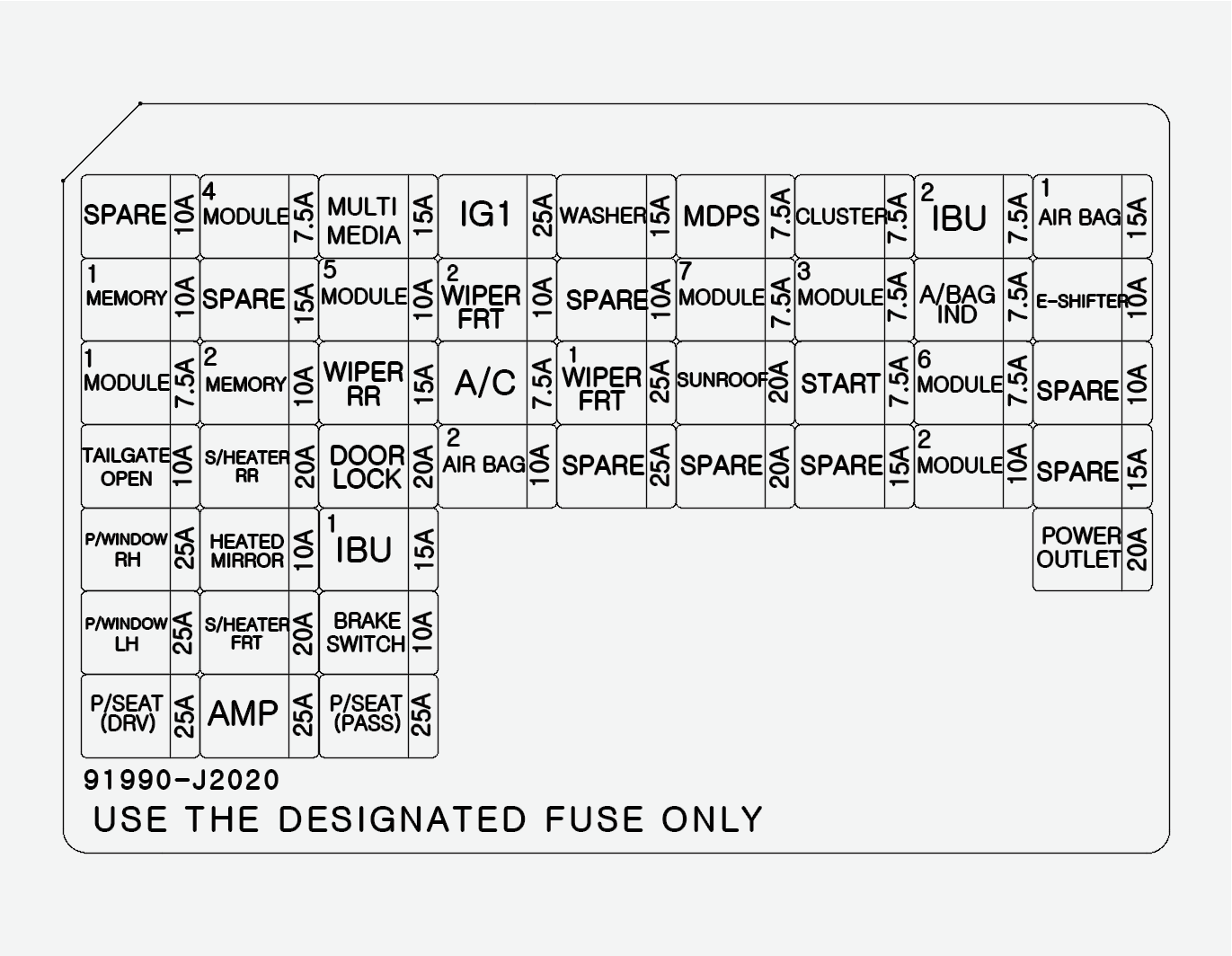

Panneau à fusibles côté conducteur

REMARQUE

Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles à l'intérieur du cache-fusibles. Ce schéma vous indique les informations spécifiques à votre véhicule.

Se reporter au tableau suivant pour avoir une description du fusible.

Nom du fusible

Calibre du fusible

Protégé par circuit

PRISE DE COURANT

20 A

Prise de courant avant

MODULE 2

10 A

Bloc de jonction E/R (relais de prise de courant), Audio, Chargeur USB arrière, Chargeur sans fil, Amplificateur d’ambiance sonore, Amplificateur d’ambiance sonore de porte conducteur/passager, Commutateur de rétroviseur extérieur à commande électrique, Unité principale A/V et de Navigation, IBU (Unité de commande de carrosserie intégrée)

RÉTROVISEUR CHAUFFANT

10 A

Rétroviseur extérieur à commande électrique conducteur/passager, Module de commande de climatiseur

IG1

25 A

Bloc PCB (Fusible - IEB2, IEB3)

SAC GONFLABLE1

15 A

Capteur de détection des occupants, Module de commande de SRS (système de retenue supplémentaire)

A/BAG IND

7,5 A

Groupe d'instruments, Module de commande de climatiseur

IBU2

7,5 A

IBU (Unité de commande de carrosserie intégrée)

BLOC D'INSTRUMENTS

7,5 A

Affichage tête haute, Groupe d'instruments

MDPS

7,5 A

MDPS (direction assistée entrainée par moteur)

MODULE 3

7,5 A

Commutateur de l’amplificateur de feu stop

MODULE 4

7,5 A

Caméra multifonction, IBU (Unité de commande de carrosserie intégrée), Unité d'aide à l'évitement de collision avant, Commutateur de coussin de planche de bord, Unité d'alerte de collision d'angle mort gauche/droit, Unité VESS (système de son de moteur virtuel) (haut-parleur)

MODULE 5

10 A

Module de commande de siège ventilé avant, Commutateur de coussin de planche de bord, Unité principale A/V et Navigation, Module de commande de chauffage de siège avant, Module de commande de chauffage de siège arrière, Audio, Rétroviseur électrochromique

A/C

7,5 A

Module de commande de climatiseur,

ESSUIE-GLACE AV 1

25 A

Moteur d'essuie-glace avant, bloc PCB (relais d'essuie-glace avant (lent))

ESSUIE GLACE ARRIÈRE

15 A

Moteur d'essuie-glace arrière, boîte de relais ICM (relais d'essuie-glace arrière)

LAVE-GLACE

15 A

Commutateur multifonction

MODULE 6

7,5 A

IBU (Unité de commande de carrosserie intégrée)

MODULE 7

7,5 A

Module de commande de chauffage de siège avant/arrière, Module de commande de siège ventilé avant, Bloc de jonction E/R (Relais gauche de pare-brise chauffant)

E-SHIFTER (levier de vitesses électronique)

10 A

Commutateur de console du conducteur, Commutateur de sélection de rapport (SBW)

ESSUIE-GLACE AV 2

10 A

Moteur d'essuie-glace avant, Bloc PCB (relais d'essuie-glace avant (lent)), IBU (unité de commande de carrosserie intégrée)

DÉMARRAGE

7,5 A

IBU (Unité de commande de carrosserie intégrée), EPCU

VITRE ÉLECTRIQUE GAUCHE

25 A

Relais de lève-vitre électrique gauche, Module de lève-vitre électrique de sécurité conducteur

VITRE ÉLECTRIQUE DROITE

25 A

Relais de lève-vitre électrique droit, Module de lève-vitre électrique de sécurité passager

HAYON OUVERTURE

10 A

Relais d'ouverture du hayon

TOIT OUVRANT

20 A

Moteur de toit ouvrant

AMP

25 A

Amplificateur

CHAUFFAGE DE SIÈGE AV

20 A

Module de commande de chauffage de siège avant, module de commande de ventilation de siège avant

SIÈGE ÉLECTRIQUE (CONDUCTEUR)

25 A

Commutateur manuel du siège conducteur

SIÈGE ÉLECTRIQUE (PASS)

25 A

Commutateur manuel du siège passager

CHAUFFAGE DE SIÈGE AR

20 A

Module de commande de chauffe-siège arrière

SERRURE DE PORTE

20 A

Relais de verrouillage/déverrouillage des portes, Boîtier de relais ICM (Relais de déverrouillage à deux tours)

COMMUTATEUR DE FREIN

10 A

Commutateur de l’amplificateur de feu stop, IBU (unité de commande de carrosserie intégrée)

IBU1

15 A

IBU (Unité de commande de carrosserie intégrée)

SAC GONFLABLE2

10 A

Module de commande de SRS (Système de retenue supplémentaire)

MODULE 1

7,5 A

Commutateur de feux de détresse, Unité de volet d'air actif, Capteur de pluie, Connecteur de liaison de données

MÉMOIRE 1

10 A

Bloc d'instruments, HUD

MÉMOIRE 2

10 A

Module de commande de climatiseur

MULTIMÉDIA

15 A

Audio, Unité A/V et Navigation

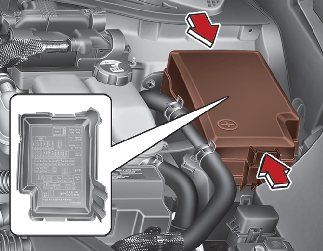

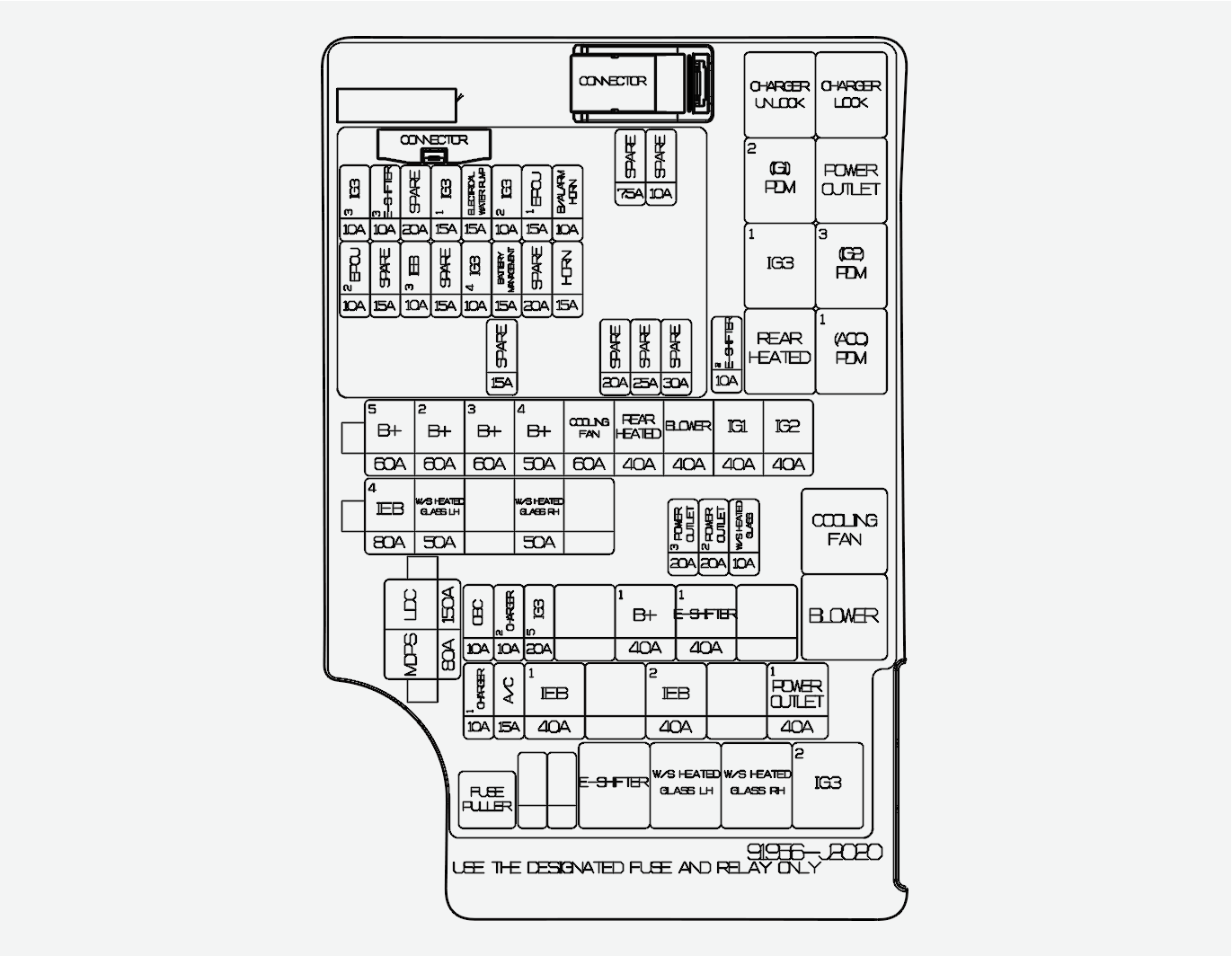

Panneau de fusibles du compartiment moteur

Se reporter au tableau suivant pour avoir une description du fusible.

Nom du fusible

Calibre du fusible

Protégé par circuit

FUSIBLE MULTI

LDC

150 A

Fusible : PRISE ÉLECTRIQUE 1, IEB1, IEB2, CHARGEUR 1, Climatiseur, EPCU

MDPS

80 A

MDPS (direction assistée entrainée par moteur)

B+5

60 A

Bloc PCB (Relais principal, Fusible : GESTION DE LA BATTERIE, AVERTISSEUR SONORE, EPCU1)

B+2

60 A

Bloc de jonction ICU (Module de commande IPS (Module de tableau de bord), IPS (Module de tableau de bord)(1CH))

B+3

60 A

Bloc de jonction ICU (Module de commande IPS (Module de tableau de bord))

B+4

50 A

Bloc de jonction ICU (Fusible : HAYON OUVERT, TOIT OUVRANT, Amplificateur, VITRE ÉLECTRIQUE GAUCHE, VITRE ÉLECTRIQUE DROITE, SIÈGE CHAUFFANT AV, SIÈGE ÉLECTRIQUE (PASSAGER), SIÈGE ÉLECTRIQUE (CONDUCTEUR))

VENTILATEUR DE REFROIDISSEMENT

60 A

Relais de ventilateur de refroidissement

ARRIÈRE CHAUFFANT

40 A

Relais arrière chauffant

SOUFFLANTE

40 A

Relais de soufflante

IG1

40 A

Relais PDM (IG1) n° 2, Relais PDM (ACC) n° 1

IG2

40 A

Relais PDM (IG2) n° 3

IEB4

80 A

Module de commande de frein électronique Mobis intégrée (Moteur)

PARE-BRISE CHAUFFANT GAUCHE

50 A

Relais de pare-brise chauffant gauche

PARE-BRISE CHAUFFANT DROIT

50 A

Relais de pare-brise chauffant droit

FUSIBLE

PRISE DE COURANT 3

20 A

Chargeur USB avant

PRISE DE COURANT 2

20 A

Prise de courant arrière

OBC

10 A

OBC (chargeur de bord)

CHARGEUR 2

10 A

Relais de verrouillage du chargeur, Relais de déverrouillage du chargeur

IG3 5

20 A

Relais IG3 2, Relais IG3 1

B+1

40 A

Relais de blocage de charge à long terme, Bloc de jonction ICU (Fusible : SERRURE DE PORTE, SIÈGE CHAUFFANT AR, INTERRUPTEUR DE FREIN, IBU (Unité de commande de carrosserie intégrée)1, COUSSIN GONFLABLE 2, MODULE 1)

E-SHIFTER1

40 A

Relais de changement de vitesses électronique (E-Shifter), Fusible : E-SHIFTER2

CHARGEUR 1

10 A

Module de volet de charge, Unité CCM

A/C

15 A

Module de commande de climatiseur

IEB1

40 A

Connecteur de vérification multifonction, Module de commande de frein électronique Mobis intégré

IEB2

40 A

Module de commande de frein électronique Mobis intégrée

PRISE DE COURANT 1

40 A

Relais de prise de courant

E-SHIFTER (sélecteur de vitesses électronique)2

10 A

SCU, Commutateur de changement de vitesses (SBW)

AVERTISSEUR SONORE

15 A

Relais d'avertisseur sonore

EPCU1

15 A

EPCU

IG3 2

10 A

OBC (chargeur de bord), EPCU, Compresseur de climatiseur électronique

GESTION DE LA BATTERIE

15 A

BMU

POMPE À EAU ÉLECTRIQUE

15 A

Pompe à eau électronique (BMS, ER)

IG3 4

10 A

Module de volet du chargeur, Unité de volet d'air actif, Bloc de jonction ICU (Module de commande IPS (module de tableau de bord)), Groupe d'instruments, Amplificateur de chargeur, Unité principale Audio,A/V et Navigation

IG3 1

15 A

Bloc de jonction E/R (Relais IG3 2, Relais IG3 1)

IEB3

10 A

Connecteur de vérification multifonction, Connecteur de liaison de données, Module de commande de frein électronique Mobis intégré

E-SHIFTER3

10 A

SCU

IG3 3

10 A

Vanne de commande 3 voies de liquide de refroidissement Gauche/Droite, Bloc de jonction E/R (Relais de ventilateur de refroidissement, Relais de soufflante), Module de commande de climatiseur, Unité CCM, Chauffage PTC de climatisation

IEB2

10 A

EPCU

Se reporter au tableau suivant pour le type de relais.

Nom de relais

Type

Relais de déverrouillage du chargeur

MICRO

Relais de verrouillage du chargeur

MICRO

Relais PDM (IG1) 2

MICRO

Relais de prise de courant

MICRO

Relais IG3 1

MICRO

Relais PDM (IG2) 3

MICRO

Relais arrière chauffant

MICRO

Relais PDM (ACC) 1

MICRO

Relais de ventilateur de refroidissement

MINI

Relais de soufflante

MINI

Relais E-Shifter

MICRO

Relais de pare-brise chauffant gauche

MICRO

Relais de pare-brise chauffant droit

MICRO

Relais IG3 2

MICRO

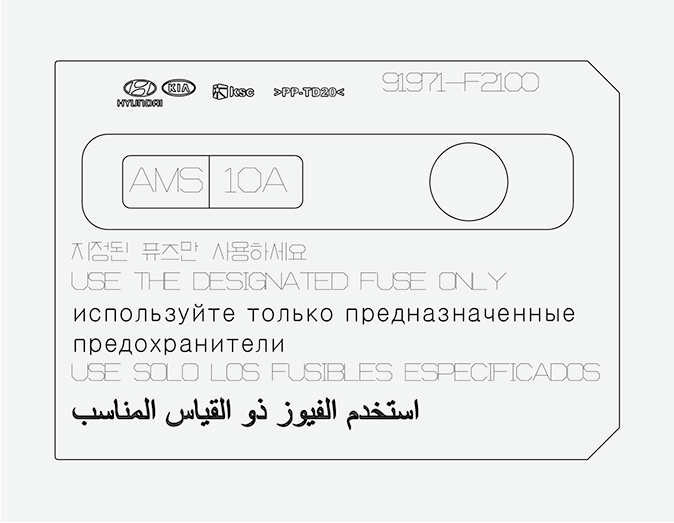

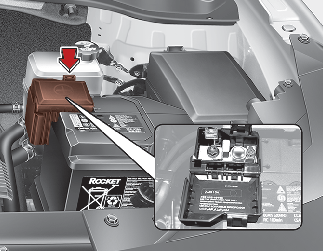

Cache de protection de borne de batterie

REMARQUE

Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles.
