توجيه المصباح الأمامي ومصباح الضباب الأمامي (لدول أوروبا)

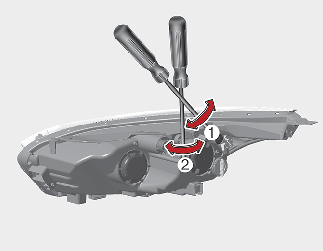

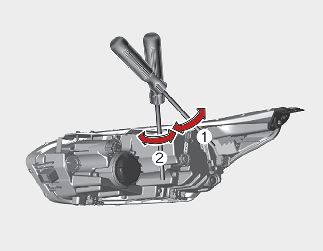

توجيه المصباح الأمامي

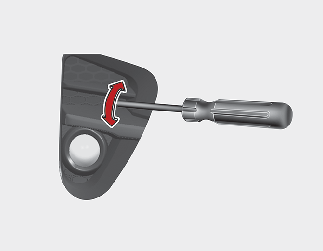

توجيه مصباح الضباب الأمامي
-
يمكن توجيه مصباح الضباب الأمامي بنفس طريقة توجيه المصباحين الأماميين.
-
عندما تكون مصابيح الضباب الأمامية والبطارية في الحالة الطبيعية، وجّه مصابيح الضباب الأمامية.
-

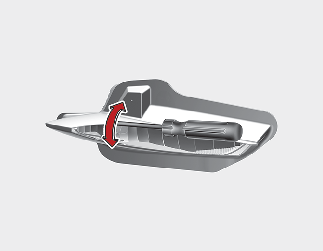

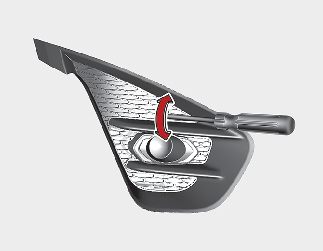

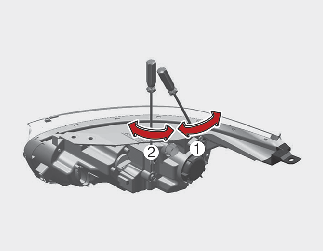

لتوجيه مصباح الضباب الأمامي لأعلى أو لأسفل، أدِر المفك باتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة.

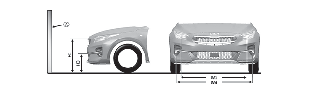

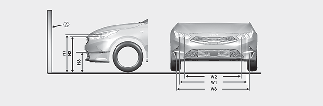

نقطة التوجيه
* A: الشاشة

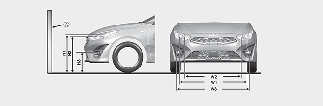

للسيارة المزودة بخمسة أبواب، سيارة Wagon (الطراز القياسي)
|
حالة السيارة |
المصباح الأمامي (هالوجين من النوع أ) |
|||
|---|---|---|---|---|
|
الارتفاع عن الأرض |
المسافة بين المصابيح |
|||
|
الضوء المنخفض |
الضوء العالي |
الضوء المنخفض |
الضوء العالي |
|
|
H1 |
H2 |
W1 |
W2 |
|
|
بدون سائق [ملم (بوصة)] |
706 (27.8) |
684 (26.9) |
1344 (52.9) |
1112 (43.8) |
|
مع وجود السائق [ملم (بوصة)] |
700 (27.6) |
678 (26.7) |
1344 (52.9) |
1112 (43.8) |
|
حالة السيارة |
المصباح الأمامي (هالوجين من النوع ب) |
المصباح الأمامي (نوع LED) |
||||
|---|---|---|---|---|---|---|
|
الارتفاع عن الأرض |
المسافة بين المصابيح |
الارتفاع عن الأرض |
المسافة بين المصابيح |
|||
|
الضوء المنخفض |
الضوء العالي |
الضوء المنخفض |
الضوء العالي |
الضوء العالي/المنخفض |
الضوء العالي/المنخفض |
|
|
H1 |
H2 |
W1 |
W2 |
'H1'/H2 |
'W1'/W2 |
|
|
بدون سائق [ملم (بوصة)] |
706 (27.8) |
684 (26.9) |
1344 (52.9) |
1112 (43.8) |
714 (28.1) |
1404 (55.3) |
|
مع وجود السائق [ملم (بوصة)] |
700 (27.6) |
678 (26.7) |
1344 (52.9) |
1112 (43.8) |
708 (27.9) |
1404 (55.3) |
|
حالة السيارة |
مصباح الضباب الأمامي (نوع اللمبة) |
مصباح الضباب الأمامي (نوع LED) |
||
|---|---|---|---|---|
|
الارتفاع عن الأرض |
المسافة بين المصابيح |
الارتفاع عن الأرض |
المسافة بين المصابيح |
|
|
H3 |
W3 |
'H3 |
'W3 |
|
|
بدون سائق [ملم (بوصة)] |
370 (14.6) |
1426 (56.1) |
694 (27.3) |
1191 (48.9) |
|
مع وجود السائق [ملم (بوصة)] |
366 (14.4) |
1426 (56.1) |
688 (27.1) |
1191 (48.9) |

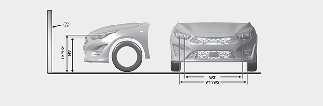

للسيارة المزودة بخمسة أبواب، سيارة Wagon، (طراز GT-Line/GT (جي تي لاين))
|
حالة السيارة |
المصباح الأمامي (نوع هالوجين) |
المصباح الأمامي (نوع LED) |
||||
|---|---|---|---|---|---|---|
|
الارتفاع عن الأرض |
المسافة بين المصابيح |
الارتفاع عن الأرض |
المسافة بين المصابيح |
|||
|
الضوء المنخفض |
الضوء العالي |
الضوء المنخفض |
الضوء العالي |
الضوء العالي/المنخفض |
الضوء العالي/المنخفض |
|
|
H1 |
H2 |
W1 |
W2 |
'H1'/H2 |
'W1'/W2 |
|
|
بدون سائق [ملم (بوصة)] |
698 (27.5) |
676 (26.6) |
1344 (52.9) |
1112 (43.8) |
706 (27.8) |
1404 (55.3) |
|
مع وجود السائق [ملم (بوصة)] |
692 (27.2) |
670 (26.4) |
1344 (52.9) |
1112 (43.8) |
700 (27.5) |
1404 (55.3) |
|
حالة السيارة |
مصباح الضباب الأمامي (نوع اللمبة) |
مصباح الضباب الأمامي (نوع LED) |
||
|---|---|---|---|---|
|
الارتفاع عن الأرض |
المسافة بين المصابيح |
الارتفاع عن الأرض |
المسافة بين المصابيح |
|
|
H3 |
W3 |
'H3 |
'W3 |
|
|
بدون سائق [ملم (بوصة)] |
371 (14.6) |
1449 (57.1) |
686 (27.0) |
1191 (48.9) |
|
مع وجود السائق [ملم (بوصة)] |
357 (14.1) |
1449 (57.1) |
682 (26.9) |
1191 (48.9) |
فرامل الرماية (طراز GT Line/GT (جي تي لاين))
|
حالة السيارة |
المصباح الأمامي (نوع هالوجين) |
المصباح الأمامي (نوع LED) |
||||
|---|---|---|---|---|---|---|
|
الارتفاع عن الأرض |
المسافة بين المصابيح |
الارتفاع عن الأرض |
المسافة بين المصابيح |
|||
|
الضوء المنخفض |
الضوء العالي |
الضوء المنخفض |
الضوء العالي |
الضوء العالي/المنخفض |
الضوء العالي/المنخفض |
|
|
H1 |
H2 |
W1 |
W2 |
'H1'/H2 |
'W1'/W2 |
|
|
بدون سائق [ملم (بوصة)] |
701 (27.6) |
679 (26.7) |
1344 (52.9) |
1112 (43.8) |
709 (27.9) |
1404 (55.3) |
|
مع وجود السائق [ملم (بوصة)] |
695 (27.4) |
673 (26.5) |
1344 (52.9) |
1112 (43.8) |
703 (27.7) |
1404 (55.3) |
|
حالة السيارة |
مصباح الضباب الأمامي (نوع اللمبة) |
مصباح الضباب الأمامي (نوع LED) |
||
|---|---|---|---|---|
|
الارتفاع عن الأرض |
المسافة بين المصابيح |
الارتفاع عن الأرض |
المسافة بين المصابيح |
|
|
H3 |
W3 |
'H3 |
'W3 |
|
|
بدون سائق [ملم (بوصة)] |
371 (14.6) |
1449 (57.1) |
689 (27.1) |
1191 (48.9) |
|
مع وجود السائق [ملم (بوصة)] |
357 (14.1) |
1449 (57.1) |
685 (27.0) |
1191 (48.9) |

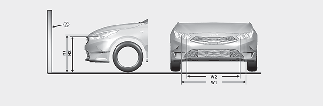

سيارة كروس أوفر (CUV) (إطار مقاس 16 بوصة)
|
حالة السيارة |
المصباح الأمامي (نوع LED) |
مصباح الضباب الأمامي (نوع اللمبة) |
||
|---|---|---|---|---|
|
الارتفاع عن الأرض |
المسافة بين المصابيح |
الارتفاع عن الأرض |
المسافة بين المصابيح |
|
|
الضوء العالي/المنخفض |
الضوء العالي/المنخفض |
H3 |
W3 |
|
|
H1 |
W1 |
|||
|
بدون سائق [ملم (بوصة)] |
743 (29.3) |
1339 (52.7) |
423 (16.7) |
1547 (60.9) |
|
مع وجود السائق [ملم (بوصة)] |
737 (29.0) |
1339 (52.7) |
429 (16.9) |
1547 (60.9) |
سيارة كروس أوفر (CUV) (إطار مقاس 18 بوصة)
|
حالة السيارة |
المصباح الأمامي (نوع LED) |
مصباح الضباب الأمامي (نوع اللمبة) |
||
|---|---|---|---|---|
|
الارتفاع عن الأرض |
المسافة بين المصابيح |
الارتفاع عن الأرض |
المسافة بين المصابيح |
|
|
الضوء العالي/المنخفض |
الضوء العالي/المنخفض |
H3 |
W3 |
|
|
H1 |
W1 |
|||
|
بدون سائق [ملم (بوصة)] |
754 (29.7) |
1339 (52.7) |
435 (17.1) |
1547 (60.9) |
|
مع وجود السائق [ملم (بوصة)] |
748 (29.4) |
1339 (52.7) |
429 (16.9) |
1547 (60.9) |
الضوء المنخفض بالمصباح الأمامي (مركبة LHD)
A: محور السيارة
B: الخط العمودي لمركز لمبة المصباح الرئيسي الأيسر
C: الخط الرأسي لمركز لمبة المصباح الأمامي الأيمن
D: الخط الأفقي لمركز لمبة المصباح الأمامي
E: أرضي
F: الخط الفاصل
* إذا كان التوجيه مطلوبًا، اضبط نقطة التوجيه بعد القياس الفعلي للخلوص الأرضي للسيارة أو توصي Kia بزيارة أحد وكلاء/شركاء خدمة Kia المعتمدين. هذا لأنه قد يختلف عن الخلوص الأرضي الفعلي للسيارة.
الضوء المنخفض بالمصباح الأمامي (مركبة RHD)
A: محور السيارة
B: الخط العمودي لمركز لمبة المصباح الرئيسي الأيسر
C: الخط الرأسي لمركز لمبة المصباح الأمامي الأيمن
D: الخط الأفقي لمركز لمبة المصباح الأمامي
E: أرضي
F: الخط الفاصل
* إذا كان التوجيه مطلوبًا، اضبط نقطة التوجيه بعد القياس الفعلي للخلوص الأرضي للسيارة أو توصي Kia بزيارة أحد وكلاء/شركاء خدمة Kia المعتمدين. هذا لأنه قد يختلف عن الخلوص الأرضي الفعلي للسيارة.
مصباح الضباب الأمامي
A: محور السيارة
B: الخط الرأسي لمركز لمبة مصباح الضباب الأيسر
C: الخط الرأسي لمركز لمبة مصباح الضباب الأيمن
D: الخط الأفقي لمركز لمبة مصباح الضباب
E: أرضي
F: الخط الفاصل
G: الحد العلوي
* إذا كان التوجيه مطلوبًا، اضبط نقطة التوجيه بعد القياس الفعلي للخلوص الأرضي للسيارة أو توصي Kia بزيارة أحد وكلاء/شركاء خدمة Kia المعتمدين. هذا لأنه قد يختلف عن الخلوص الأرضي الفعلي للسيارة.
