Far ve ön sis lambası ayarı (Avrupa için)

Far ayarı

Tip A
Tip B
Tip C

  1. Lastikleri belirtilen basınca kadar şişirin ve sürücü, yedek lastik ve aletler dışındaki tüm yükleri araçtan kaldırın.

  2. Araç düz bir zemine yerleştirilmelidir.

  3. Ekrana dikey çizgiler (ilgili far merkezlerinden geçen dikey çizgiler) ve yatay bir çizgi (farların merkezinden geçen yatay çizgi) çizin.

  4. Far ve akü normal durumdayken, farları en parlak kısım yatay ve dikey çizgilere düşecek şekilde tutun.

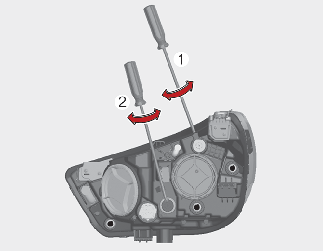

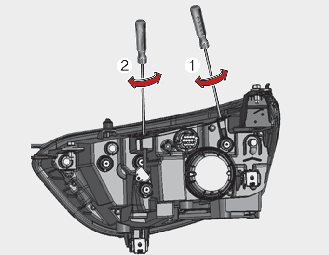

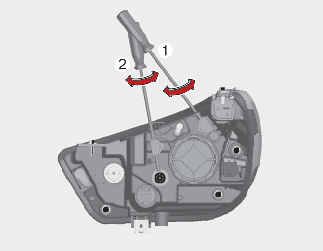

  5. Kısa veya uzun farı sola veya sağa yönlendirmek için tornavidayı (1) saat yönünde veya saat yönünün tersine çevirin. Kısa farı veya uzun yukarı veya aşağı yönlendirmek için tornavidayı (2) saat yönünde veya saat yönünün tersine çevirin.

Ön sis lambası ayarı

Ön sis lambası ile farlar aynı şekilde ayarlanabilir.

Ön sis lambaları ve akü normal durumdayken ön sis lambalarını hedefleyin.

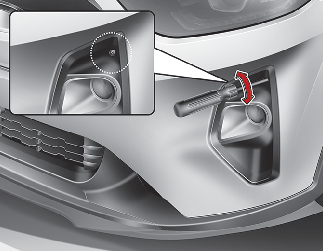

Ön sis lambasını yukarı veya aşağı yönlendirmek için tornavidayı saat yönünde veya saat yönünün tersine çevirin.

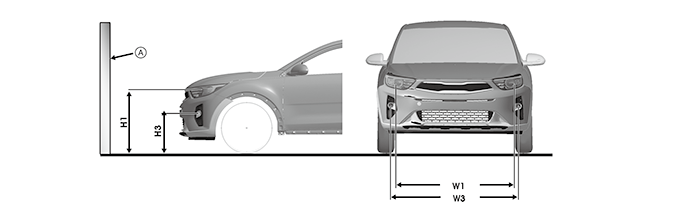

Ayar noktası

* A : Ekran

Far

Araç durumu

Far (MFR tipi)

Far (ÇİFT FONKSİYONLU tip)

Zemin Yüksekliği

Lambalar arasındaki mesafe

Zemin Yüksekliği

Lambalar arasındaki mesafe

Kısa/Uzun far

Kısa/Uzun far

Kısa/Uzun far

Kısa/Uzun far

H1

W1

H1'

W1'

Tornavidasız / [mm (inç)]

757 (29,8)

1.259 (49,6)

760 (29,9)

1.250 (49,2)

Tornavida ile/ [mm (inç)]

747 (29,4)

1.259 (49,6)

750 (29,5)

1.250 (49,2)

Araç durumu

Far (LED tipi)

Zemin Yüksekliği

Lambalar arasındaki mesafe

Kısa far

Uzun far

Kısa far

Uzun far

H1”

H2”

W1”

W2”

Tornavidasız / [mm (inç)]

765 (29,9)*1

756 (29,8)*2

783 (30,8)*3

742 (29,2)*1

740 (29,1)*2

760 (29,9)*3

1.382 (54,4)*1*3

1.378 (54,3)*2

1.110 (43,7)*1*3

1.112 (43,8)*2

Tornavida ile/ [mm (inç)]

760 (29,9)*1

751 (29,6)*2

778 (30,6)*3

737 (29)*1

735 (28,9)*2

755 (29,7)*3

1.382 (54,4)*1*3

1.378 (54,3)*2

1.110 (43,7)*1*3

1.112 (43,8)*2

* 1. 185/65R15

* 2. 195/55R16

* 3. 205/55R17

Ön sis lambası

Araç durumu

Ön Sis lambası (Ampul tipi)

Zemin Yüksekliği

Lambalar arasındaki mesafe

H3

W3

Tornavidasız / [mm (inç)]

493 (19,4)

1.431 (56,3)

Tornavida ile/ [mm (inç)]

483 (19,0)

1.431 (56,3)

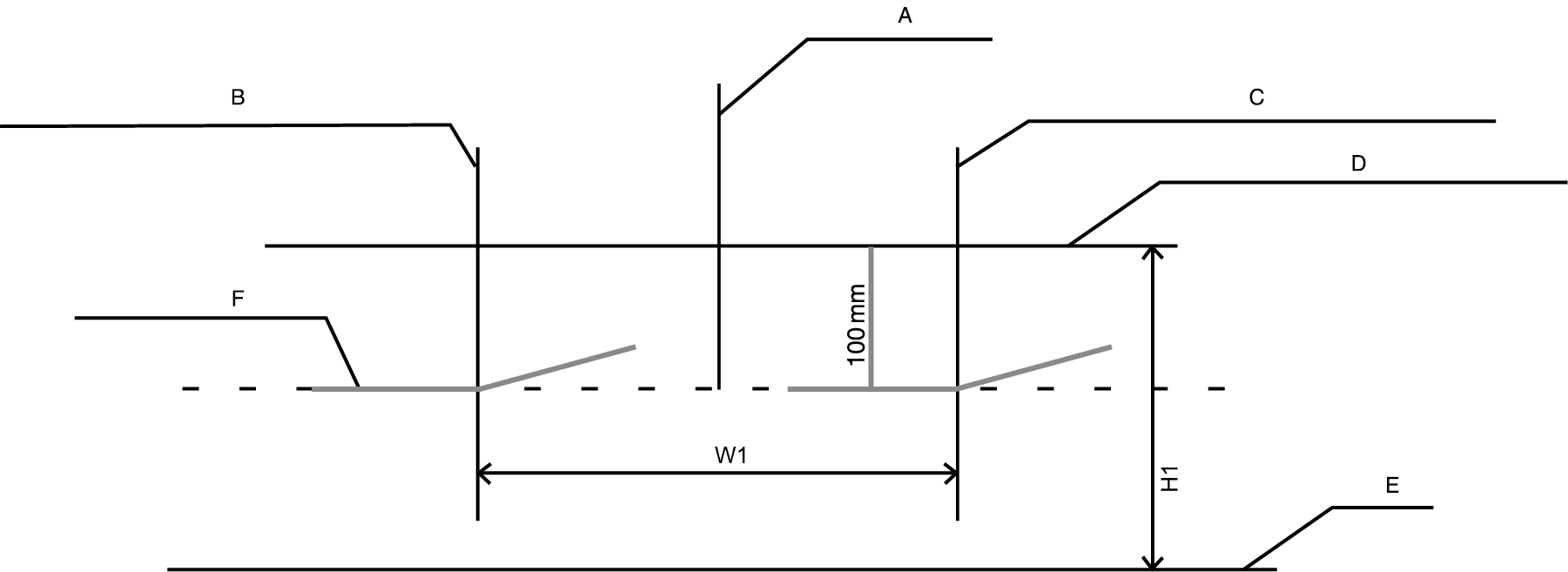

Kısa far (Soldan Direksiyonlu Araç)

  1. Sürücü araçta olmadığında kısa farı açın.

  2. Kesim çizgisi, resimde gösterilen kesim çizgisine yansıtılmalıdır.

  3. Kısa far ayarlanırken, yatay far ayarı yapıldıktan sonra dikey far ayarı yapılmalıdır.

  4. Far seviye cihazı varsa, anahtarını 0 konumuna ayarlayın.

10m ekrana göre

A : Araç ekseni

B : Sol far ampul merkezinin dikey çizgisi

C : Sağ far ampul merkezinin dikey çizgisi

D : Far ampul merkezinin yatay çizgisi

E : Zemin

F : Kesim çizgisi

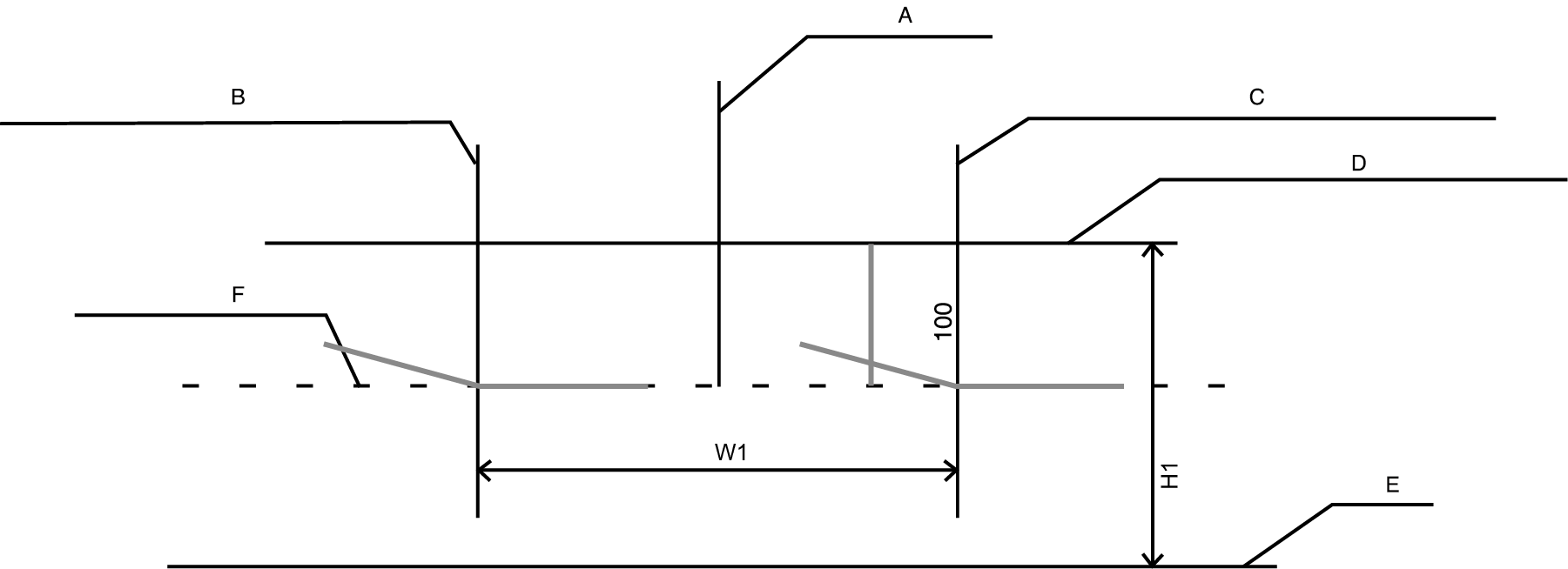

Kısa far (Sağdan Direksiyonlu Araç)

  1. Sürücü araçta olmadığında kısa farı açın.

  2. Kesim çizgisi, resimde gösterilen kesim çizgisine yansıtılmalıdır.

  3. Kısa far ayarlanırken, yatay far ayarı yapıldıktan sonra dikey far ayarı yapılmalıdır.

  4. Far seviye cihazı varsa, anahtarını 0 konumuna ayarlayın.

10m ekrana göre

A : Araç ekseni

B : Sol far ampul merkezinin dikey çizgisi

C : Sağ far ampul merkezinin dikey çizgisi

D : Far ampul merkezinin yatay çizgisi

E : Zemin

F : Kesim çizgisi

Ön sis lambası

  1. Araçta sürücü yokken ön sis lambasını açın.

  2. Kesim çizgisi izin verilen aralıkta (gölgeli bölge) yansıtılmalıdır.

10m ekrana göre

A : Araç ekseni

B : Sol sis lambası ampul merkezinin dikey çizgisi

C : Sağ sis lambası ampul merkezinin dikey çizgisi

D : Sis lambası ampul merkezinin yatay çizgisi

E : Zemin

F : Kesim çizgisi

G : Üst sınır
