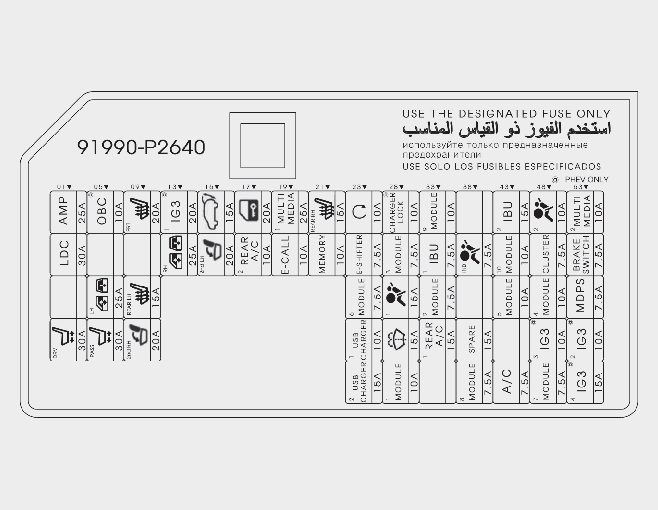

AMP

AMP (amplificador)

LDC

Convertidor de CC-CC bajo

ASIENTO ELÉCTRICO DEL CONDUCTOR

Interruptor de soporte lumbar del conductor, interruptor del asiento eléctrico del conductor, módulo de control IMS (sistema de memoria integrada)

ELEVALUNAS ELÉCTRICO IZQ.

Lado de la manilla izquierda del interruptor del elevalunas eléctrico trasero, lado de la manilla izquierda del módulo del elevalunas eléctrico de seguridad trasero, módulo del elevalunas eléctrico de seguridad del conductor (lado izquierdo), interruptor de elevalunas eléctrico del pasajero (lado derecho), módulo del elevalunas eléctrico de seguridad del pasajero (lado derecho)

ASIENTO ELÉCTRICO DEL ACOMPAÑANTE

Interruptor del asiento eléctrico del pasajero, unidad de relé del pasajero

CALEFACCIÓN DEL ASIENTO DELANTERO

Módulo de control de la ventilación de aire del 1.er asiento, módulo de control de la calefacción del 1.er asiento

CALEFACCIÓN DEL ASIENTO TRASERO IZQUIERDO

Módulo de control del lado izquierdo del calentador del 2.º asiento

PLEGADO DEL ASIENTO TRASERO DERECHO

Actuador plegable del lado derecho del 2.º asiento

ELEVALUNAS ELÉCTRICO DCH.

Lado de la manilla derecha del interruptor del elevalunas eléctrico trasero, lado de la manilla derecha del módulo de elevalunas eléctrico de seguridad trasero, interruptor del elevalunas eléctrico del pasajero (lado izquierdo), módulo de elevalunas eléctrico del pasajero (lado izquierdo), módulo de elevalunas eléctrico de seguridad del conductor (lado derecho)

PORTÓN TRASERO

Relé del portón trasero

PLEGADO DEL ASIENTO TRASERO IZQUIERDO

Actuador plegable del lado izquierdo del 2.º asiento

BLOQUEO DE PUERTA

Relé de bloqueo y desbloqueo de las puertas, relé de interbloqueo

AIRE ACONDICIONADO TRASERO 2

Módulo de control del aire acondicionado trasero

MULTIMEDIA 1

Convertidor de CC-CC bajo, audio, unidad principal de navegación y vídeo/audio, bloque de empalmes ICU (fusible - MULTIMEDIA 2)

LLAMADA DE EMERGENCIA (E-CALL)

Unidad E-Call

CALEFACCIÓN DEL ASIENTO TRASERO

Módulo de control del lado derecho del calentador del 2.º asiento

MEMORIA

Unidad del portón trasero eléctrico, módulo de control IMS (sistema de memoria integrada), módulo de control del aire acondicionado trasero, espejo retrovisor exterior eléctrico del conductor/pasajero, ROA, tablero de instrumentos, convertidor de CC-CC bajo, sensor de lluvia, panel de control del aire acondicionado frontal, visualizador frontal, módulo de control del aire acondicionado delantero

START

Interruptor de encendido

E-SHIFTER

Marcador de cambio electrónico

MÓDULO 6

Sensor de temperatura/presión y calentador del filtro de combustible

CARGADOR USB 1

Lado derecho/lado izquierdo del conector de carga USB del maletero

CARGADOR USB 2

Lado derecho/lado izquierdo del conector de carga USB de la consola trasera, conector de carga USB del asiento del conductor/pasajero

MÓDULO 3

IBU (unidad de control de la carrocería integrada), unidad ADAS, cámara frontal (ADAS), interruptor del panel de protección, unidad del monitor de vista área, lado derecho/lado izquierdo del radar trasero, ECU (unidad de control electrónico) de 4WD (tracción en las 4 ruedas), DCU (unidad de control de dosificación), interruptor de la consola delantera, interruptor de ventilación del asiento del conductor/pasajero, radar delantero, (indicador) palanca de cambios de ATM (transmisión automática)

A/BAG1

Módulo de control del SRS (sistema de sujeción suplementario)

LAVAPARABRISAS

Interruptor multifunción

MÓDULO 1

AMP (amplificador), lado derecho/lado izquierdo RSE, convertidor de CC-CC bajo, audio, IBU (unidad de control de la carrocería integrada), unidad principal de navegación y vídeo/audio, unidad ADAS, unidad E-Call, lado derecho/lado izquierdo del conector de carga USB delantero, unidad del monitor de vista área

MÓDULO 9

Solenoide de la llave, luz ambiental del conductor/pasajero, unidad ADAS, conector de enlace de datos

IBU1

IBU (unidad de control de la carrocería integrada)

MÓDULO 2

Consola del techo, DAU, interruptor multifunción

AIRE ACONDICIONADO TRASERO 1

Motor del soplador del aire acondicionado, bloque de empalmes ICU (fusible - MEMORIA)

IND. AIRBAG

Tablero de instrumentos, consola superior

MÓDULO 8

Unidad ADAS, módulo de control de la ventilación de aire del 1.er asiento, módulo de control de la calefacción del 1.er asiento, módulo de control del aire acondicionado trasero, módulo de control del lado derecho/lado izquierdo de la calefacción del 2.º asiento

IBU2

IBU (unidad de control de la carrocería integrada)

MÓDULO 10

Interruptor de la luz de freno, palanca de cambios de ATM (transmisión automática)

MÓDULO 5

Consola superior, AMP (amplificador), unidad del cargador inalámbrico frontal, convertidor de CC-CC bajo

A/CON

Módulo de control del aire acondicionado delantero, panel de control del aire acondicionado delantero, bloque de empalmes del compartimento del motor (relé del calentador PTC #2, relé del soplador)

A/BAG2

Módulo de control del SRS (sistema de sujeción suplementario)

TABLERO

Tablero de instrumentos, visualizador frontal

MÓDULO 4

Unidad E-Call, audio, unidad principal de navegación y vídeo/audio, conector de enlace de datos, panel de control del aire acondicionado delantero, lado derecho/lado izquierdo del faro, módulo de control del aire acondicionado delantero, interruptor del panel de protección, retrovisor electrocrómico, módulo de control de IMS (sistema de memoria integrada), módulo de control de la ventilación de aire del 1.er asiento, módulo de control de la calefacción del 1.er asiento, módulo de control del lado derecho/lado izquierdo de la calefacción del 2.º asiento

MÓDULO 7

IBU (unidad de control de la carrocería integrada)

MULTIMEDIA 2

Lado derecho/lado izquierdo de RSE

INTERRUPTOR DEL FRENO

IBU (unidad de control de la carrocería integrada), interruptor de la luz de freno

MDPS

Unidad MDPS (dirección asistida accionada por el motor)

* La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (dirección asistida eléctrica).

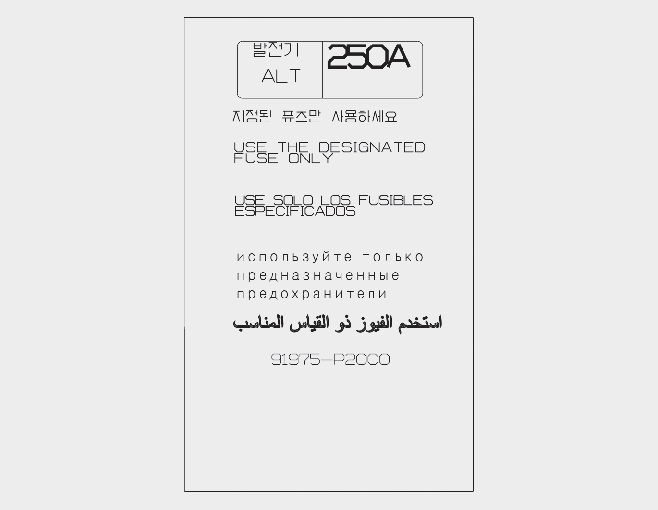

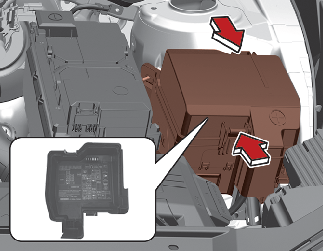

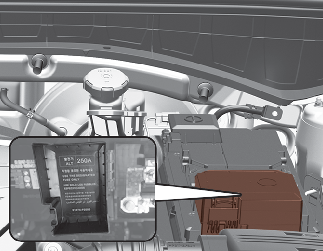

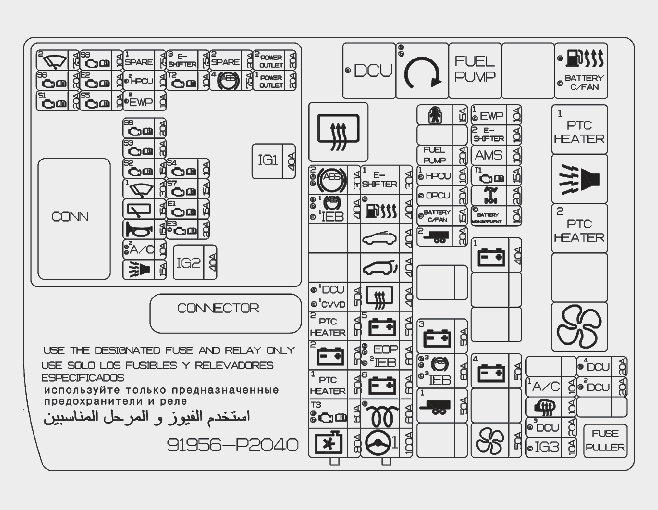

Motor del ventilador de refrigeración

TCM (módulo de control de la transmisión)

Bloque de empalmes del compartimento del motor (relé #1 del calefactor PTC)

Bloque de empalmes ICU (módulo del panel de instrumentos)

Bloque de empalmes del compartimento del motor (relé #2 del calefactor PTC)

Bloque de empalmes del compartimento del motor (relé DCU)

Módulo de control ESP (programa de estabilidad electrónica)

Módulo de control ESP (programa de estabilidad electrónica)

Unidad MDPS (dirección asistida accionada por el motor)

* La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (dirección asistida eléctrica).

GCU

GCU

Bomba de aceite electrónica

Bloque de empalmes ICU (fusible - ASIENTO ELÉCTRICO DEL CONDUCTOR, ELEVALUNAS ELÉCTRICO IZQ., ASIENTO ELÉCTRICO DEL PASAJERO, CALEFACCIÓN ELÉCTRICA TRAS. IZQ., PLEGADO DEL ASIENTO TRAS.)

Bloque de empalmes del compartimento del motor (relé de la calefacción trasera)

Unidad del portón trasero eléctrico

Motor del techo solar (vidrio)

Bloque de empalmes del compartimento del motor (relé de la calefacción de combustible)

SCU

Módulo del remolque

Módulo de control ESP (programa de estabilidad electrónica)

Bloque de empalmes ICU (módulo del panel de instrumentos)

Módulo del remolque

Bloque de empalmes del compartimento del motor (relé de la bomba de combustible)

Bloque de empalmes PCB (tablero del circuito impreso) (relé de bloqueo/desbloqueo infantil)

Bloque de empalmes del compartimento del motor (relé del soplador)

Bloque de empalmes ICU (fusible - AMP, LDC, CALEFACCIÓN DE LOS ASIENTOS DELANTEROS, ELEVALUNAS ELÉCTRICO DERECHO, PLEGADO DE LOS ASIENTOS TRASEROS IZQUIERDOS)

Bloque de empalmes ICU (relé de bloqueo de la carga a largo plazo, fusible - PORTÓN TRASERO, BLOQUEO DE LAS PUERTAS, CALEFACCIÓN DE LOS ASIENTOS TRASEROS, ARRANQUE, MÓDULO 9, IBU 2, AIRBAG 2, INTERRUPTOR DEL FRENO)

ECU (unidad de control del motor) de 4WD (tracción en las 4 ruedas)

PCM (módulo de control del tren de potencia)

Sensor de la batería

SCU, marcador de cambio electrónico

DCU (unidad de control de la dosificación)

Panel de control del aire acondicionado delantero, módulo de control del aire acondicionado delantero, espejo retrovisor exterior del conductor

Módulo de control del aire acondicionado delantero

DCU (unidad de control de la dosificación)

DCU (unidad de control de la dosificación)

Bloque de empalmes del compartimento del motor (relé de arranque), bloque de empalmes de PCB (tablero del circuito impreso) (relé ENC2)

Bloque de empalmes de PCB (tablero del circuito impreso) (relé ENC1, relé de ACC)

IBU (unidad de control de la carrocería integrada)

[Smartstream D2.2] Sensor Nox delantero/trasero, sensor de sustancias extrañas

[Smartstream G3.5] Sensor de oxígeno #2/#4

[Smartstream D2.2] Válvula de control de la presión de common rail

[Smartstream G2.5] Bobina de encendido #1/#2/#3/#4

[Smartstream G3.5] Bobina de encendido #1/#2/#3/#4/#5/#6

GCU

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

[Smartstream D2.2] Bloque de empalmes del compartimento del motor (relé de la bomba de combustible, relé de la calefacción del filtro de combustible)

[Smartstream G2.5] Bloque de empalmes del compartimento del motor (relé de la bomba de combustible)

[Smartstream G3.5] Bloque de empalmes del compartimento del motor (relé de la bomba de combustible)

[Smartstream D2.2] Válvula de medición de combustible

[Smartstream G3.5] ECM (módulo de control del motor)

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

[Smartstream D2.2] Sensor Lambda #1/#2

[Smartstream G2.5] Sensor de oxígeno (arriba/abajo)

[Smartstream G3.5] Sensor de oxígeno #1/#3

Motor del limpiaparabrisas delantero

Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero

Relé de la bocina

Relé A/A

Relé de la bocina de la alarma antirrobo

SCU

TCM (módulo de control de la transmisión)

[Todos] Relé del aire acondicionado, motor del ventilador de refrigeración

[Smartstream D2.2] Sensor de nivel de aceite, interruptor de la luz de freno, válvula termoelectrónica

[Smartstream G2.5] Válvula solenoide de admisión variable, válvula solenoide de control de purga, válvula de control de aceite (admisión/escape)

[Smartstream G3.5] Válvula solenoide de admisión variable, válvula solenoide de control de purga, solenoide de la bomba de aceite variable, válvula de control de aceite #1/#2/#3/#4

[Smartstream D2.2] Bloque de empalmes del compartimento del motor (relé #1 del calentador PTC), respiradero PTC (coeficiente de temperatura positivo), válvula de la bomba de aceite, actuador electrónico VGT (turbocompresor de geometría variable), válvula solenoide de derivación de enfriamiento EGR

[Smartstream G2.5] Inyector #1/#2/#3/#4, IBU (unidad de control de la carrocería integrada), ECM (módulo de control del motor)

[Smartstream G3.5] Inyector #1/#2/#3/#4/#5/#6

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

Módulo de control ESP (programa de estabilidad electrónica)

Toma de corriente de la consola trasera

Toma de corriente del maletero
