Inicio > Mantenimiento > Bombillas > Orientación de los faros y de los faros antiniebla (para Europa)

Orientación de los faros y de los faros antiniebla (para Europa)

Orientación de los faros

Tipo bombilla
Tipo LED
1
Infle los neumáticos a la presión especificada y retire toda carga del vehículo excepto el conductor, el neumático de repuesto y las herramientas.
2
Coloque el vehículo sobre una superficie plana.
3
Trace líneas verticales (que pasen por los centros respectivos de los faros) y una línea horizontal (que pase por el centro de los faros) en la pantalla.
4
Con los faros y la batería en estado normal, oriente los faros de modo que la parte más intensa se dirija a las líneas verticales y horizontal.
5
Para orientar la luz de cruce derecha o izquierda, gire el destornillador (1) en sentido horario o antihorario. Para orientar la luz de cruce hacia arriba o hacia abajo, gire el destornillador (2) en el sentido de las agujas del reloj o al contrario.

Orientación de los faros antiniebla (si está equipado)

  • La luz antiniebla delantera puede orientarse del mismo modo que los faros.
  • Con las luces antiniebla delanteras y la batería en estado normal, oriente las luces antiniebla delanteras.
  • Para orientar la luz antiniebla delantera hacia arriba o hacia abajo, gire el destornillador en sentido horario o antihorario.

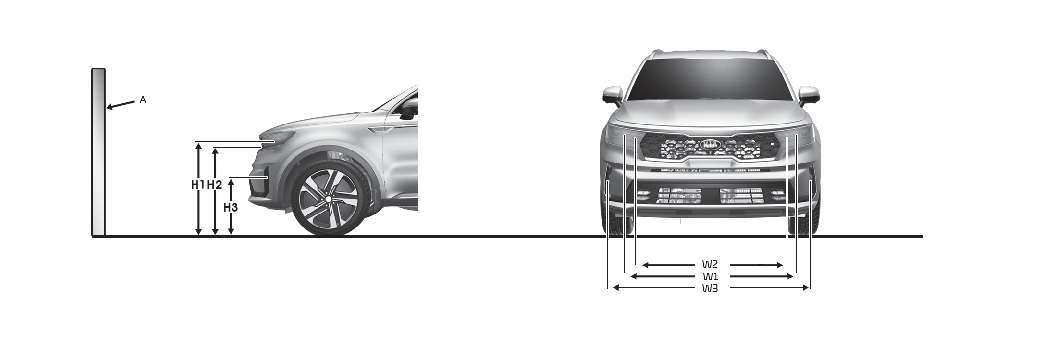

Punto de orientación

* A: pantalla

Condición del vehículo

Faro (tipo LED)

Luz antiniebla delantera (tipo LED) (si está equipado)

Altura del suelo

Distancia entre faros

Altura del suelo

Distancia entre faros

Luces de carretera/cruce

Luces de carretera/cruce

H1

H2

W1

W2

H3

W3

sin conductor

[mm]

Tipo A

887

(34,9)

870

(34,2)

1536

(60,5)

1316

(51,8)

408

(10,3)

1092

(27,7)

Tipo B

879

(22,3)

862

(33,9)

1482

(37,6)

1237

(60,5)

con conductor

[mm]

Tipo A

880

(34,6)

863

(34,0)

1536

(60,5)

1536

(51,8)

401

(10,1)

1092

(27,7)

Tipo B

872

(22,1)

855

(33,7)

1482

(37,6)

1536

(60,5)

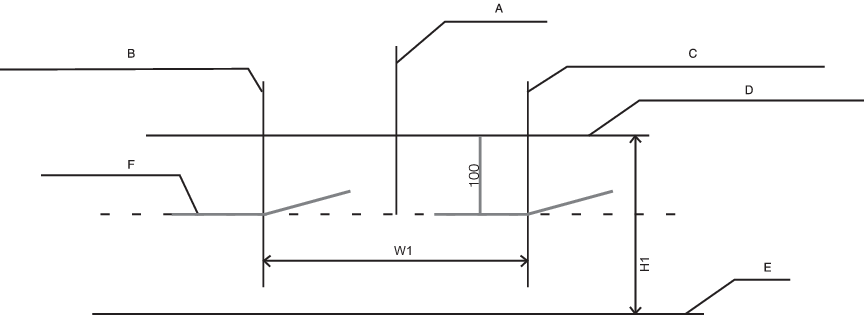

Faro de luz de cruce (vehículo con conducción a la izquierda)

Basado en una pantalla de 10 m

A: Eje del vehículo

B: Línea vertical del centro de la bombilla del faro izquierdo

C: Línea vertical del centro de la bombilla del faro derecho

D: Línea horizontal del centro de la bombilla del faro

E: Masa

F: Línea de corte

1
Encienda la luz de cruce sin el conductor en el interior.
2
La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3
Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4
Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.

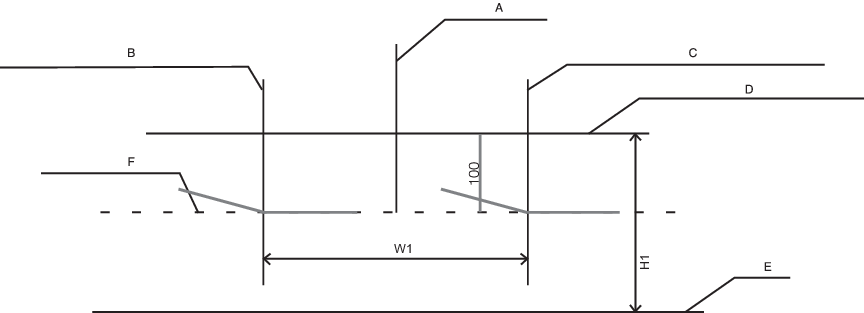

Faro de luz de cruce (vehículo con conducción a la derecha)

Basado en una pantalla de 10 m

A: Eje del vehículo

B: Línea vertical del centro de la bombilla del faro izquierdo

C: Línea vertical del centro de la bombilla del faro derecho

D: Línea horizontal del centro de la bombilla del faro

E: Masa

F: Línea de corte

1
Encienda la luz de cruce sin el conductor en el interior.
2
La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3
Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4
Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.

Luz antiniebla delantera

Basado en una pantalla de 10 m

A: Eje del vehículo

B: Línea vertical del centro de la bombilla de la luz antiniebla izquierda

C: Línea vertical del centro de la bombilla de la luz antiniebla derecha

D: Línea horizontal del centro de la bombilla de la luz antiniebla

E: Masa

F: Línea de corte

G: Límite superior

1
Encienda la luz antiniebla delantera sin el conductor en el interior.
2
La línea de corte debería proyectarse en el margen permitido (zona sombreada).
