وصف لوحة المصاهر/ المرحلات
داخل أغطية لوحة الفيوزات/ المرحلات، يمكنك العثور على ملصق الفيوزات/ المرحلات الذي يصف أسماء الفيوزات/ المرحلات وقدراتها.
قد لا تنطبق جميع أوصاف لوحة المصاهر الواردة في هذا الدليل على سيارتك. إنها دقيقة وقت الطباعة. عندما تفحص لوحة المصاهر في سيارتك، راجع ملصق لوحة المصاهر.

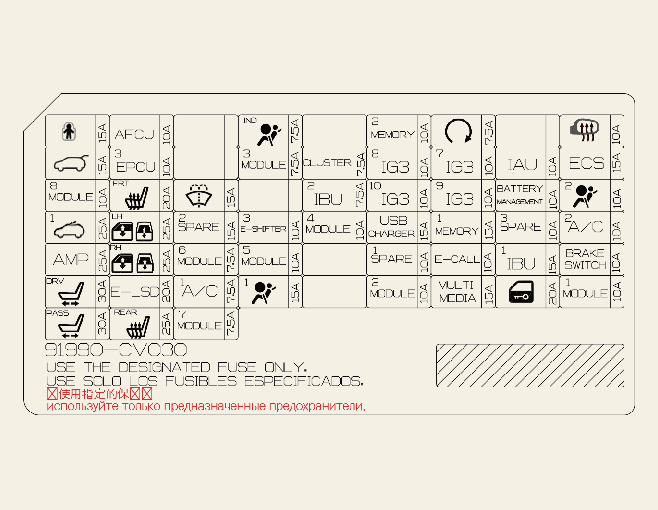

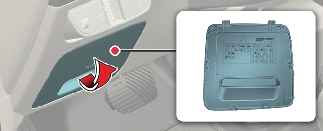

لوحة المصاهر في جانب السائق
علبة التوصيل بوحدة التحكم المركزي المتكاملة (ICU)
|
اسم الفيوز |
الرمز |
تصنيف الفيوز |
الدائرة المحمية |
|---|---|---|---|
|
CHILD LOCK |
 |
15 أمبير |
مرحل قفل الأطفال، مرحل فتح قفل الأطفال |
|
AFCU |
 |
10 أمبير |
AFCU |
|
A/BAG IND |
 |
7.5 أمبير |
وحدة التحكم العلوية |
|
MEMORY2 |
 |
10 أمبير |
مصهر - الذاكرة MEMORY2، وحدة مصباح الوضع، مصباح وضع وسادة التصادم يسارًا/يمينًا، ADP، شاشة العرض الأمامية، وحدة ADS |
|
START |
 |
7.5 أمبير |
وحدة التحكم في السيارة (VCU)، وحدة التحكم في الجسم المتكاملة (IBU) |
|
HEATED MIRROR |
 |
10 أمبير |
وحدة المرآة الخارجية بجانب السائق/ الراكب |
|
TAILGATE OPEN |
 |
15 أمبير |
مزلاج الباب الخلفي |
|
EPCU 3 |
 |
10 أمبير |
المحول الخلفي |
|
MODULE3 |
 |
7.5 أمبير |
مفتاح متعدد الوظائف، وحدة التحكم في الجسم المتكاملة (IBU)، مفتاح مصباح التوقف، وحدة باب السائق |
|
CLUSTER |
 |
7.5 أمبير |
شاشة عرض عند مستوى الرأس، مجموعة العدادات |
|
IG3 8 |
 |
10 أمبير |
وحدة V2L، ICCU، VCMS، مضخة الزيت الإلكترونية الخلفية، CDM |
|
IG3 7 |
 |
10 أمبير |
مستشعر درجة الحرارة في السيارة، الوحدة الرئيسية للصوت/الفيديو والملاحة، معامل PTC لتكييف الهواء (معامل درجة الحرارة الإيجابية) سخان، وحدة التحكم في تكييف الهواء، لوحة العدادات |
|
IAU |
 |
10 أمبير |
المقبض الخارجي لباب السائق/ الراكب |
|
ECS |
 |
15 أمبير |
تعليق التحكم الإلكتروني |
|
MODULE8 |
 |
10 أمبير |
وحدة المقعد الكهربائي للسائق/الراكب، مفتاح المقعد اليدوي للسائق/الراكب |
|
S/HEATER FRT |
 |
20 أمبير |
وحدة التحكم في التهوية للمقاعد الأمامية، وحدة التحكم في التدفئة للمقاعد الأمامية |
|
WASHER |
 |
15 أمبير |
مفتاح متعدد الوظائف |
|
IBU2 |
 |
7.5 أمبير |
وحدة التحكم المتكاملة في الهيكل (IBU) |
|
IG3 10 |
 |
10 أمبير |
SCU (وحدة التحكم في النظام)، المحول الخلفي، BMU |
|
IG3 9 |
 |
10 أمبير |
غير مستخدم |
|
BATTERY MANAGEMENT |
 |
10 أمبير |
وحدة التحكم في البطارية (BMU) |
|
AIR BAG2 |
 |
10 أمبير |
وحدة التحكم بنظام تقييد الحركة التكميلي (SRS) |
|
SUNROOF1 |
 |
25 أمبير |
محرك فتحة السقف |
|
P/WINDOW LH |
 |
25 أمبير |
وحدة النافذة الكهربائية لسلامة السائق (المقود الأيسر)، وحدة النافذة الكهربائية لسلامة الركاب (المقود الأيمن)، مفتاح النافذة الكهربائية الخلفية اليسرى |
|
SPARE2 (IG2) |
 |
15 أمبير |
غير مستخدم |
|
E-SHIFTER 3 |
 |
10 أمبير |
قرص ناقل الحركة التلقائي الإلكتروني (ATM) |
|
MODULE4 |
 |
10 أمبير |
رادار الانعطاف الخلفي الأيسر/الأيمن، المحول الأمامي/ الخلفي، وحدة التحكم الإلكترونية في النظام المتقدم لمساعدة السائق (ADAS)، وحدة نظام صوت المحرك الافتراضي (VESS)، الرادار الأمامي، كاميرا الرؤية الأمامية، وحدة التحكم الإلكترونية في النظام المتقدم لمساعدة السائق على صف السيارة (ADAS)، مفتاح الغطاء العلوي لوحدة التحكم |
|
USB CHARGER |
 |
15 أمبير |
شاحن USB لمقعد السائق/ الراكب، شاحن USB لوحدة التحكم الأمامية رقم 1/ رقم 2 |
|
MEMORY1 |
 |
15 أمبير |
مصهر - الذاكرة MEMORY2، مجموعة العدادات، وحدة التحكم في التكييف، مصباح وضع وحدة التحكم (علوي/سفلي)، مفتاح أرضية وحدة التحكم، مصباح وضع باب السائق/الراكب، مصباح وضع الباب الخلفي الأيسر/ الأيمن |
|
SPARE3 (B+) |
 |
10 أمبير |
غير مستخدم |
|
A/C2 |
 |
10 أمبير |
وحدة التحكم في تكييف الهواء، صمام الضغط العالي، علبة التوصيل P/R لصمام المبردات رقم 1/ رقم 2 (مرحل المروحة)، BSA Chiller رقم 1، صمام سائل تبريد مكيف الهواء |
|
AMP |
 |
25 أمبير |
مكبر للصوت (AMP) |
|
P/WINDOW RH |
 |
25 أمبير |
وحدة النافذة الكهربائية لسلامة الراكب (المقود الأيسر)، وحدة النافذة الكهربائية لسلامة السائق (المقود الأيمن)، مفتاح النافذة الكهربائية الخلفية اليمنى |
|
MODULE6 |
 |
7.5 أمبير |
وحدة التحكم المتكاملة في الهيكل (IBU) |
|
MODULE5 |
 |
10 أمبير |
موصل ربط البيانات، المرآة الكهربائية المصنوعة من الكروم، وحدة الاتصال في حالات الطوارئ (E-CALL)، ADP، وحدة الصوت/ الفيديو والتنقل العلوية، مفتاح وسادة التصادم، المصباح الأمامي الأيسر/ الأيمن، مكبر الصوت (AMP)، شاحن الهاتف الذكي اللاسلكي، وحدة المقعد الكهربائي للسائق/ الراكب، وحدة التحكم في مقعد التهوية الأمامي، وحدة التحكم في التدفئة للمقاعد الأمامية، وحدة التحكم في التدفئة للمقاعد الخلفية، مفتاح وحدة التحكم الأرضي، وحدة جهاز ضبط مستوى المصباح الأمامي التلقائي، وحدة نظام الضوء الأمامي الذكي (IFS) |
|
SPARE1 (ACC) |
 |
10 أمبير |
غير مستخدم |
|
E-CALL |
 |
10 أمبير |
وحدة الاتصال في حالات الطوارئ (E-CALL) |
|
IBU1 |
 |
15 أمبير |
وحدة التحكم المتكاملة في الهيكل (IBU) |
|
BRAKE SWITCH |
 |
10 أمبير |
مفتاح مصباح التوقف، وحدة التحكم المتكاملة في الهيكل (IBU) |
|
P/SEAT DRV |
 |
30 أمبير |
مفتاح المقعد الكهربائي للسائق، وحدة المقعد الكهربائي للسائق (مع نظام ذاكرة مدمجة (IMS)) |
|
A/C1 |
 |
7.5 أمبير |
وحدة التحكم في تكييف الهواء |
|
AIR BAG1 |
 |
15 أمبير |
وحدة التحكم بنظام تقييد الحركة التكميلي (SRS) |
|
MODULE2 |
 |
10 أمبير |
مكبر للصوت (AMP)، ADP، علبة التوصيل P/E (مرحل منفذ الطاقة)، وحدة التحكم في الجسم المتكاملة (IBU)، وحدة الاتصال في حالات الطوارئ (E-CALL)، وحدة النظام المتقدم لمساعدة السائق (ADAS)، لوحة مفاتيح الصوت/ الفيديو والتنقل، وحدة الصوت/ الفيديو والتنقل العلوية |
|
MULTIMEDIA |
 |
15 أمبير |
وحدة الصوت/ الفيديو والتنقل العلوية |
|
DOOR LOCK |
 |
20 أمبير |
مرحل قفل الباب، مرحل فتح الباب، مرحل قفل منع الفتح من الداخل |
|
MODULE1 |
 |
10 أمبير |
مفتاح مصباح الإنذار، مفتاح متعدد الوظائف، موصل ربط البيانات، مستشعر المطر، صفارة الحماية من الاختراق بالموجات فوق الصوتية (UIP)، مستشعر الحماية من الاختراق بالموجات فوق الصوتية (UIP)، وحدة PTG، وحدة باب السائق، وحدة المرآة الخارجية للسائق/ الراكب |
|
P/SEAT PASS |
 |
30 أمبير |
مفتاح المقعد الكهربائي للراكب، وحدة المقعد الكهربائي للراكب |
|
S/HEATER RR |
 |
25 أمبير |
وحدة التحكم في التدفئة للمقاعد الخلفية |

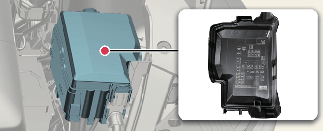

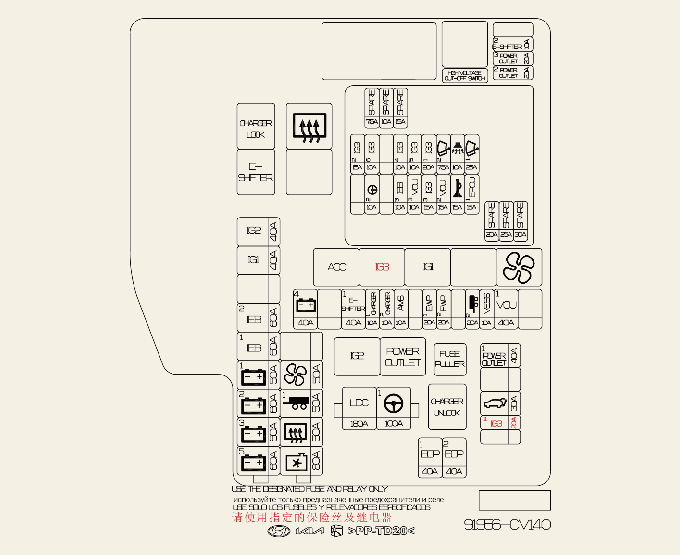

لوحة فيوزات حجيرة المحرك
الدائرة (علبة التوصيل P/R)
|
اسم الفيوز |
الرمز |
تصنيف الفيوز |
الدائرة المحمية |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
LDC |
|
180 أمبير |
وصلة P/R (المصهر: P/OUTLET1، T/GATE، EOP1، EOP2) |
|
MDPS1 |
|
100 أمبير |
وحدة نظام تطبيق الفرامل الذكي في حالات الطوارئ (MDPS) * نظام التوجيه المعزز المُدار بواسطة محرك (MDPS) هو نفسه نظام التوجيه بالطاقة الكهربائية (EPS). |
|
|
MULTI FUSE-3 |
B+5 |
|
60 أمبير |
علبة لوحة الدارة المطبوعة (PCB) (المرحل الرئيسي للمفتاح IG3، الفيوز: WIPER1، EPCU1، B/ALARM، HORN, VCU2) |
|
B+3 |
|
60 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (المصهر: قفل الطفل، AFCU، الباب الخلفي مفتوح، EPCU 3، الوحدة 8، S/وحدة التدفئة الأمامية، فتحة السقف 1، P/النافذة اليسرى، مكبر الصوت، P/النافذة اليمنى، P/مقعد السائق، P/مقعد الراكب، S/وحدة التدفئة بالخلف) |
|
|
B+2 |
|
60 أمبير |
علبة التوصيل بوحدة التحكم المركزي المتكاملة (ICU) (IPS1، PS6، IPS8، IPS9، IPS10) |
|
|
B+1 |
|
50 أمبير |
علبة التوصيل بوحدة التحكم المركزي المتكاملة (ICU) (IPS2، IPS3، IPS5، IPS7، IPS13) |
|
|
IEB1 |
|
60 أمبير |
وحدة نظام تطبيق الفرامل الذكي في حالات الطوارئ (IEB) |
|
|
IEB2 |
|
60 أمبير |
وحدة نظام تطبيق الفرامل الذكي في حالات الطوارئ (IEB) |
|
|
IG1 |
|
40 أمبير |
علبة التوصيل P/R (مرحل ACC، مرحل IG1) |
|
|
IG2 |
|
40 أمبير |
علبة التوصيل P/R (مرحل IG2) |
|
|
MULTI FUSE-2 |
C/FAN |
|
80 أمبير |
محرك مروحة التبريد |
|
RR HTD |
|
50 أمبير |
علبة التوصيل P/R (مرحل التسخين الخلفي) |
|
|
TRAILER1 |
|
50 أمبير |
وحدة موصل المقطورة |
|
|
BLOWER |
|
50 أمبير |
علبة التوصيل P/R (مرحل المروحة) |
|
|
الفيوز |
B+4 |
|
40 أمبير |
علبة التوصيل بوحدة التحكم المركزي المتكاملة (ICU) (مرحل مزلاج الحمل طويل الأمد، الفيوز: IAU، ECS، BATTERY MANAGEMENT، AIR BAG2، MEMORY1، SPARE3 (B+)، A/C2، E-CALL، IBU1، BRAKE SWITCH، MULTIMEDIA، DOOR LOCK، MODULE1) |
|
E-SHIFTER1 |
|
40 أمبير |
علبة التوصيل P/R (مرحل ناقل الحركة الإلكتروني، المصهر: ناقل الحركة الإلكتروني 2) |
|
|
CHARGER1 |
|
10 أمبير |
علبة توصيل P/R (مرحل قفل الشاحن، مرحل فتح قفل الشاحن)، ICCU، VCMSCDM |
|
|
CHARGER2 |
|
10 أمبير |
طراز الجهاز المشحون (CDM) |
|
|
AMS |
|
10 أمبير |
مستشعر بطارية بجهد 12 فولت |
|
|
EWP1 |
|
20 أمبير |
مضخة المياه الإلكترونية رقم 1 |
|
|
EWP2 |
|
20 أمبير |
مضخة المياه الإلكترونية رقم 2 |
|
|
TRAILER2 |
|
20 أمبير |
وحدة موصل المقطورة |
|
|
VESS |
|
10 أمبير |
وحدة نظام تطبيق الفرامل الذكي في حالات الطوارئ (VESS) |
|
|
VCU1 |
|
40 أمبير |
وحدة التحكم في السيارة (VCU) |
|
|
P/OUTLET1 |
|
40 أمبير |
مرحل منفذ الطاقة |
|
|
T/GATE |
|
30 أمبير |
وحدة نظام تطبيق الفرامل الذكي في حالات الطوارئ (PTG) |
|
|
IG3 11 |
|
20 أمبير |
علبة التوصيل بوحدة التحكم المركزي (IG3 8، IG3 7، IG3 10، IG3 9) |
|
|
EOP1 |
|
40 أمبير |
مضخة الزيت الإلكترونية الخلفية |
|
|
EOP2 |
|
40 أمبير |
مضخة الزيت الإلكترونية الأمامية (نظام الدفع الرباعي) |
|
|
E-SHIFTER2 |
|
10 أمبير |
مرحل الناقل الإلكتروني (E-Shifter)، وحدة التحكم في التوجيه (SCU)، قرص ناقل الحركة التلقائي الإلكتروني |
|
|
P/OUTLET3 |
|
20 أمبير |
منفذ الطاقة الخلفي |
|
|
P/OUTLET2 |
|
20 أمبير |
منفذ الطاقة الأمامي |
|
علبة لوحة الدارة المطبوعة (PCB)
|
اسم الفيوز |
الرمز |
تصنيف الفيوز |
الدائرة المحمية |
|---|---|---|---|
|
WIPER1 |
 |
25 أمبير |
علبة لوحة الدارة المطبوعة (PCB) (المرحل الرئيسي للماسحة) |
|
EPCU1 |
 |
15 أمبير |
المحول الأمامي (نظام الدفع الرباعي) |
|
B/ALARM |
 |
10 أمبير |
علبة لوحة الدارة المطبوعة (PCB) (مرحل بوق الإنذار بالسرقة) |
|
HORN |
 |
15 أمبير |
علبة لوحة الدارة المطبوعة (PCB) (مرحل البوق) |
|
WIPER2 |
 |
7.5 أمبير |
وحدة التحكم المتكاملة في الهيكل (IBU) |
|
VCU2 |
 |
15 أمبير |
وحدة التحكم في السيارة (VCU) |
|
IG3 1 |
 |
20 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (المصهر: IG3 8، IG3 7، IG3 10، IG3 9) |
|
IG3 3 |
 |
15 أمبير |
مضخة المياه الإلكترونية |
|
IG3 5 |
 |
10 أمبير |
BMS (نظام إدارة البطارية) صمام التبريد 3Way |
|
VCU3 |
 |
10 أمبير |
وحدة التحكم في السيارة (VCU) |
|
IG3 4 |
 |
10 أمبير |
مضخة المياه الإلكترونية #1، #2، ضاغط التكييف الإلكتروني |
|
IEB3 |
 |
10 أمبير |
وحدة نظام تطبيق الفرامل الذكي في حالات الطوارئ (IEB) |
|
IG3 6 |
 |
10 أمبير |
محرك مروحة التبريد، مضخة الزيت الإلكترونية الأمامية (نظام الدفع الرباعي) |
|
MDPS2 |
 |
10 أمبير |
وحدة نظام تطبيق الفرامل الذكي في حالات الطوارئ (MDPS) * نظام التوجيه المعزز المُدار بواسطة محرك (MDPS) هو نفسه نظام التوجيه بالطاقة الكهربائية (EPS). |
|
IG3 2 |
 |
15 أمبير |
المحول الأمامي (نظام الدفع الرباعي)، وحدة التحكم في السيارة |
المرحل
راجع الجدول التالي للاطلاع على نوع المرحل.
|
اسم المرحل |
الرمز |
النوع |
|---|---|---|
|
Charger Lock Relay |
 |
MICRO |
|
E-Shifter Relay |
 |
MICRO |
|
Rear Heated Relay |
 |
MINI |
|
ACC Relay |
 |
MICRO |
|
IG3 Relay |
 |
MICRO |
|
IG1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
IG2 Relay |
 |
MICRO |
|
Power Outlet Relay |
 |
MICRO |
|
Charger Unlock Relay |
 |
MICRO |
