Grijanje i klimatizacija

  1. Pokrenite motor.

  2. Postavite način rada na željeni položaj.

    Poboljšanje djelotvornosti grijanja i hlađenja:

    • Grijanje:

    • Hlađenje:

  3. Postavite temperaturni regulator u željeni položaj.

  4. Postavite kontrolu usisa zraka u položaj vanjskog (svježeg) zraka.

  5. Postavite kontrolu brzine ventilatora na željenu brzinu.

    Ako želite klimatizaciju, uključite klimatizacijski uređaj.

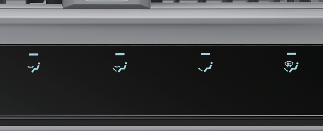

Odabir načina

Odaberite smjer strujanja zraka kroz ventilacijski sustav.

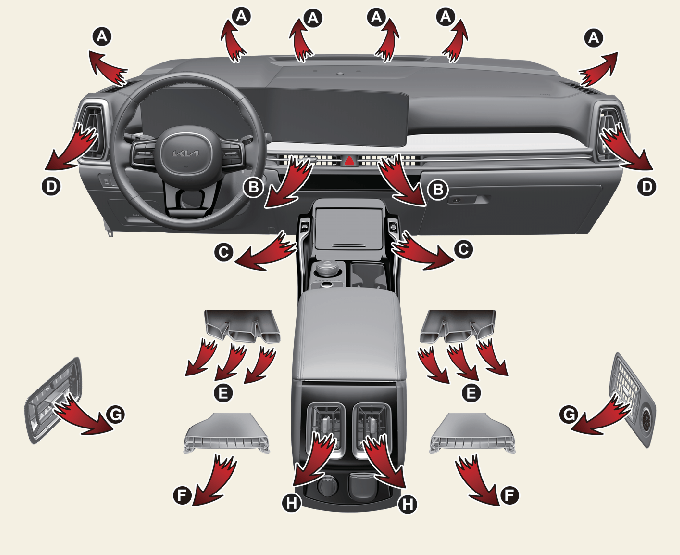

Zrak se može usmjeriti u pod, izlaze na instrumentnoj ploči ili vjetrobransko staklo. Pet simbola upotrebljava se za predstavljanje smjera strujanja zraka: lice, lice/pod, pod, pod/odmrzavanje i odmrzavanje.

Razina lica (B, D, H, G)

Protok zraka usmjeren je prema gornjem dijelu tijela i licu. Pored toga, svaki se otvor može kontrolirati kako bi se usmjeravao zrak koji se ispušta iz njega.

Lice/pod (B, C, D, E, F)

Protok zraka usmjeren je prema licu i podu.

Pod (A, C, D, E, F)

Većina protoka zraka usmjerena je na pod, a mala količina zraka usmjerena je na vjetrobransko staklo, odmrzivače bočnih stakala i bočne otvore za zrak.

Pod/odmrzavanje (A, C, D, E, F)

Većina protoka zraka usmjerena je na pod, a vjetrobransko staklo s malom količinom usmjerenom na odmrzivače bočnih stakala i bočne otvore za zrak.

Razina odmrzavanja (A, D)

Većina protoka zraka usmjerena je na vjetrobransko staklo, a mala količina zraka usmjerena je na odmrzivače bočnih stakala i bočne otvore za zrak.

Otvori na instrumentnoj ploči

Prednji
Središnje
Stražnji

Smjer zraka iz ovih otvora možete prilagoditi kontrolnom ručicom, prikazanom na slici.

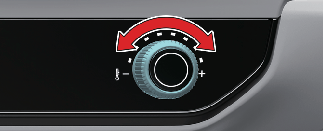

Kontrola temperature

Regulator temperature omogućuje vam kontrolu temperature zraka koji struji iz ventilacijskog sustava.

Za promjenu temperature zraka u putničkom prostoru okrenite regulator udesno za topao i vruć zrak ili ulijevo za hladniji zrak.

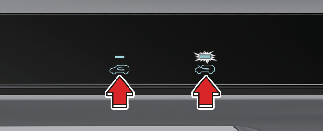

Kontrola usisa zraka

Kontrola usisa zraka upotrebljava se za odabir položaja dovoda vanjskog ili recirkuliranje unutarnjeg zraka.

Promjena položaja kontrole usisa zraka.

  • Pritisnite kontrolnu tipku

Recirkuliran zrak:

Indikatorsko svjetlo na tipki pojavljuje se kad se odabere recirkuliran zrak.

S odabranim položajem recirkuliranog zraka, zrak iz putničkog prostora provlači će se kroz sustav grijanja i zagrijava ili hladi, prema odabranoj funkciji.

Položaj za vanjski (svježi) zrak

Indikatorsko svjetlo na tipki će se isključiti kad odaberete položaj usisa vanjskog zraka.

S odabranim položajem vanjskog zraka, on u vozilo ulazi izvana i grije se ili hladi, prema odabranoj funkciji.

NAPOMENA

Dugotrajni rad grijača u položaju recirkuliranog zraka (bez odabira klima uređaja) može prouzročiti zamagljivanje vjetrobranskog stakla i bočnih prozora i učiniti zrak u putničkom prostoru ustajalim.

Uz to, dulja uporaba klima uređaja s odabranim položajem kružnog zraka rezultirat će pretjerano suhim zrakom u putničkom prostoru.

UPOZORENJE

  • Stalna uporaba kontrole klimatizacije u položaju recirkuliranja može prouzročiti povećanje vlage u vozilu, koja može zamagliti staklo i zakloniti vidljivost.

  • Nemojte spavati u vozilu s uključenim klima uređajem ili sustavom grijanja. To može prouzročiti ozbiljne ozljede ili smrt uslijed pada razine kisika i/ili tjelesne temperature.

  • Stalna uporaba kontrole klimatizacije u položaju recirkuliranja može prouzročiti dremljivost ili pospanost i gubitak kontrole nad vozilom. U vožnji što je više moguće podesite kontrolu usisa zraka na položaj vanjskog (svježeg) zraka.

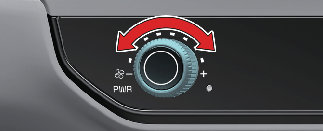

Kontrola brzine ventilatora

Regulator brzine ventilatora omogućuje kontrolu brzine ventilatora za zrak koji struji iz ventilacijskog sustava.

Za rad ventilatora tipka ENGINE START/STOP mora biti u položaju ON.

  • Promjenu brzine ventilatora:

  • Okrenite regulator udesno za veću ili ulijevo za manju brzinu.

Isključivanje ventilatora:

  • Okrenite regulator brzine ventilatora u položaj „0“.

Klima uređaj (A/C)

  • Pritisnite tipku A/C za uključivanje klimatizacijskog uređaja (pojavit će se indikator).

  • Ponovno pritisnite tipku za isključivanje klimatizacijskog uređaja.

Klimatizacija sjedala u trećem redu (Ako je opremljeno)

Uključivanje kontrole klimatizacije sjedala u trećem redu.

  1. Klimatizacijskim sustavom trećeg reda sjedala možete upravljati s upravljačke ploče prvog reda. Kad se klimatizacijski uređaj u prvom redu isključi i želite zaustaviti klimatizacijski uređaj u trećem redu, pritisnite još jednom tipku odabira klimatizacijskog uređaja u trećem redu. Isključit će se i klimatizacijski uređaj trećeg reda sjedala.

  2. Sustavom klimatizacijskog uređaja trećeg reda sjedala može se odvojeno upravljati kontrolnim tipkama u trećem redu. Kad se A/C uključi ili isključi, kontrolna tipka klimatizacijskog uređaja trećeg reda sjedala u prvom redu će se uključiti ili isključiti, obavještavajući putnike na prednjim sjedištima o tome.

  3. Brzina ventilatora klimatizacijskog uređaja trećeg reda sjedala može se i odvojeno kontrolirati zakretanjem regulatora brzine ventilatora.
