Opis osigurača / relejne ploče
Unutar poklopaca ploče osigurača / releja možete pronaći naljepnicu osigurača / releja koja opisuje naziv i snagu osigurača / releja.
Možda nisu svi opisi ploča s osiguračima u ovom priručniku primjenjivi na vaše vozilo. Točni su u vrijeme tiskanja. Kada pregledavate ploču osigurača u svom vozilu, pogledajte naljepnicu ploče osigurača.

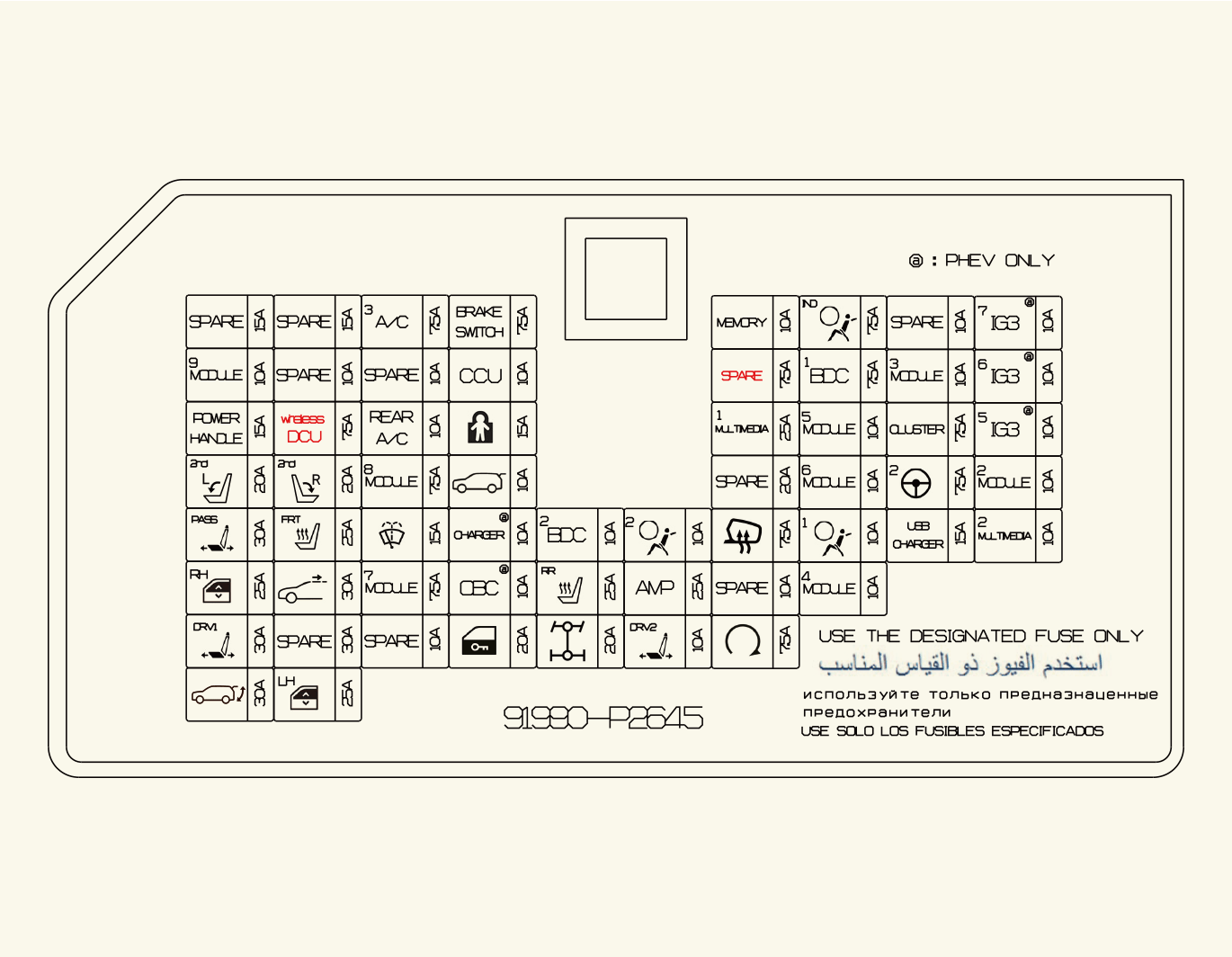

Ploča osigurača na strani vozača
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Krug zaštićen |
|---|---|---|---|
|
A/C3 |
 |
7,5 A |
MTC/DATC, ERJB(PTC HEATER2 RELAY) |
|
BRAKE SWITCH |
 |
7,5 A |
BDC (upravljač domene karoserije), prekidač stop svjetla |
|
MEMORY |
 |
10A |
Klaster, ISG LDC 450W, jedinica svjetla dobrodošlice, svjetlo dobrodošlice LH/RH, BDC, jedinica ugrađene kamere, HUD, MTC/DATC, ADAS PRK ECU, prekidač stražnjeg klima uređaja |
|
A/BAG IND |
 |
7,5 A |
Konzola iznad glave |
|
MODULE9 |
 |
10A |
OBD, elektromagnet ključa, prekidač opasnosti, višefunkcijski prekidač, senzor za kišu, UIP senzor sirene, glavni prekidač električnog prozora, prekidač vozačeve vanjske ručke, prekidač vanjske ručke suvozača, jedinica električnih vrata prtljažnika, jedinica električnog sjedala prvog sjedala, jedinica telematike (za Rusiju) |
|
CCU |
 |
10A |
CCU (centralna komunikacijska jedinica) |
|
BDC1 |
 |
7,5 A |
BDC (upravljač domene karoserije) |
|
MODULE3 |
 |
7,5 A |
CCU (središnja komunikacijska jedinica), DCU (jedinica za povezivanje podataka), prekidač stop svjetla |
|
POWER HANDLE |
 |
15A |
Nagibna-Tele jedinica |
|
wireless DCU |
 |
7,5 A |
DCU (jedinica za povezivanje podataka) |
|
RR A/CON |
 |
10A |
Prekidač stražnjeg klima uređaja, motor ventilatora stražnjeg klima uređaja |
|
CHILD LOCK |
 |
15 A |
Brava za djecu stražnjih vrata LH/RH |
|
MULTI MEDIA1 |
 |
25A |
ISG LDC 200W, CCNC (povezani automobilski navigacijski kokpit) |
|
MODULE5 |
 |
10A |
Bežični punjač, OBD, MTC/DATC, ECM/DCM ogledalo, ugrađena jedinica kamere, CCNC (povezani kokpit za navigaciju automobila), ISG LDC 200W/450W, 1. sjedalo s električnom jedinicom sjedala, pojačalo, HLLD (uređaj za podešavanje prednjih svjetala) |
|
CLUSTER |
 |
7,5 A |
Klaster, HUD (zaslon u razini glave) |
|
2nd ROW SEAT FOLDING LH |
 |
20A |
Pokretač preklapanja 2. sjedala LH |
|
2nd ROW SEAT FOLDING RH |
 |
20A |
Pokretač preklapanja 2. sjedala RH |
|
MODULE8 |
 |
7,5 A |
P_LBM (modul parkirne litijske baterije) |
|
T/GATE OPEN |
 |
15A |
Zasun vrata prtljažnika |
|
MODULE6 |
 |
7,5 A |
Višenamjenski prekidač, glavni prekidač prozora |
|
MDPS2 |
 |
7,5 A |
Jedinica MDPS (servo upravljač) * MDPS (servo upravljač) isto je što i EPS (električni servo upravljač). |
|
MODULE2 |
 |
10A |
CCNC (povezani automobilski navigacijski kokpit) tipkovnica, BDC (upravljač domene karoserije), CCU (Centralna komunikacijska jedinica), USB punjač, ugrađena jedinica kamere, CCNC (povezani automobilski navigacijski kokpit), MTC, DCU (jedinica za povezivanje podataka), konzola iznad glave, pojačalo, ADAS parkirna jedinica |
|
P/SEAT PASS |
 |
30A |
Motor električnog sjedala suvozača |
|
S/HEATER FRT |
 |
25A |
Grijanje/ventilacija sjedala 1. reda LH/RH |
|
WASHER |
 |
15A |
Višefunkcijski prekidač |
|
BDC2 |
 |
10A |
BDC (upravljač domene karoserije), prekidač na vanjskoj ručki vozača, prekidač na vanjskoj ručki suvozača, poluga bankomata, jedinica/senzor digitalnog ključa 2.0 |
|
A/BAG2 |
 |
10A |
Upravljačka jedinica zračnog jastuka |
|
HEATED MIRROR |
 |
7,5 A |
Vanjsko ogledalo grijano LH/RH |
|
A/BAG1 |
 |
10A |
Upravljačka jedinica zračnog jastuka |
|
USB CHARGER |
 |
15A |
USB punjač za prtljagu L/D, USB punjač za 1. sjedalo LH/RH |
|
MULTI MEDAI2 |
 |
10A |
Klaster, HUD (zaslon u razini glave), MTC, bežični punjač, ADAS parkirna jedinica, radar na stražnjem kutu LH/RH |
|
P/WINDOW RH |
 |
25A |
Motor podizača prozora RH |
|
SUNROOF |
 |
40 A |
Motor panoramskog krovnog prozora |
|
S/HEATER RR |
 |
15A |
2. grijač sjedala LH/RH |
|
AMP |
 |
25A |
Pojačalo, ISG LDC 450W |
|
MODULE4 |
 |
10A |
Prednja kamera, Tilt-Tele jedinica, C/PAD prekidač, ADAS pogonska jedinica, stražnji kutni radar LH/RH, 4WD ECU, DCU (kontrolna jedinica za doziranje), prekidač na konzoli, ADAS parkirna jedinica, prednji radar, prednji kutni radar LH/ |
|
P/SEAT DRV1 |
 |
30A |
Motor električnog sjedala vozača |
|
DR LOCK |
 |
20A |
Zaključavanje/otključavanje svih vrata |
|
4WD |
 |
20A |
4WD ECU |
|
P/SEAT DRV2 |
 |
30A |
Motor električnog sjedala vozača |
|
START |
 |
10A |
Prekidač za pokretanje |
|
POWER TAILGATE |
|
15A |
Jedinica električnih stražnjih vrata |
|
P/WINDOW LH |
 |
25A |
Motor podizača prozora LH |
Ploča osigurača u motornom prostoru
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Krug zaštićen |
|---|---|---|---|
|
COOLING FAN |
 |
80 A |
Motor ventilatora za hlađenje |
|
GCU |
 |
60 A |
[D2.2] GCU (upravljačka jedinica grijača motora) |
|
B+2 |
 |
50 A |
PDC (upravljač domene napajanja) |
|
W/S Heated Glass LH |
 |
50 A |
LH relej grijanog stakla vjetrobranskog stakla |
|
DCU1 |
 |
50 A |
Blok spoja u prostoru motora (DCU relej) |
|
BLOWER |
 |
50 A |
Relej puhala |
|
ABS1 |
 |
40 A |
ABS/ESC |
|
ABS4 |
 |
40 A |
ABS/ESC |
|
TRAILER1 |
 |
50 A |
Modul prikolice |
|
MDPS |
 |
100 A |
Jedinica MDPS (servo upravljač) * MDPS (servo upravljač) isto je što i EPS (električni servo upravljač). |
|
AUX BATT |
 |
60 A |
Prekidač stražnjeg klima uređaja, motor ventilatora stražnjeg klima uređaja |
|
B+3 |
 |
60 A |
PDC (upravljač domene napajanja) |
|
B+6 |
 |
60 A |
PCB blok |
|
W/S Heated Glass RH |
 |
50 A |
RH relej grijanog stakla vjetrobranskog stakla |
|
REAR HEATED |
 |
40 A |
Relej grijanja stražnjeg stakla |
|
FUEL HEATER |
 |
40 A |
[D2.2] Relej grijača filtra goriva |
|
E-SHIFTER1 |
 |
30 A |
SCU (upravljačka jedinica Shift by Wire) |
|
B+1 |
 |
50 A |
PDC (upravljač domene napajanja) |
|
PTC HEATER2 |
 |
60 A |
[D2.2] PTC relej grijača2 |
|
ABS2 |
 |
60 A |
ABS/ESC |
|
B+4 |
 |
50 A |
PDC (upravljač domene napajanja) |
|
FUEL PUMP |
 |
20 A |
Relej pumpe za gorivo |
|
HEAD LAMP RH |
 |
20 A |
PREDNJE SVJETLO RH |
|
HEAD LAMP LH |
 |
20 A |
PREDNJE SVJETLO LH |
|
MODULE1 |
 |
10A |
Sirena ultrazvučne zaštite od provale (UIP) |
|
PTC HEATER1 |
 |
60A |
[D2.2] PTC relej grijača1 |
|
TCU3 |
 |
60 A |
[D2.2] DCT TCU |
|
EOP |
 |
60 A |
[D2.2] EOP (električna pumpa za ulje) |
|
B+5 |
 |
50 A |
PDC (upravljač domene napajanja) |
|
TRAILER2 |
 |
20 A |
Modul prikolice |
|
TRAILER3 |
 |
20 A |
Modul prikolice |
|
TCU1 |
 |
15 A |
[G2.5] TCU |
|
AMS |
 |
10 A |
Osjetnik baterije |
|
E-SHIFTER2 |
 |
10 A |
SCU (upravljačka jedinica Shift by Wire), prekidač konzole |
|
DCU2 |
 |
20 A |
[D2.2] DCU (kontrolna jedinica za doziranje) |
|
DCU3 |
 |
20 A |
[D2.2] DCU (kontrolna jedinica za doziranje) |
|
DCU4 |
 |
20 A |
[D2.2] DCU (kontrolna jedinica za doziranje) |
|
A/CON1 |
 |
10 A |
MTC/DATC |
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Krug zaštićen |
|---|---|---|---|
|
IG1 |
 |
40 A |
PCB Block (IG1 relej, ACC relej) |
|
IG2 |
 |
40 A |
PCB Block (IG2 relej), relej za pokretanje |
|
FRT WIPER2 |
 |
7,5 A |
BDC (upravljač domene karoserije), ECU (upravljačka jedinica motora) |
|
SENSOR6 |
 |
20 A |
[Smartstream D2.2] Prednji / stražnji senzor br. osjetnika, PM osjetnik [Smartstream G3.5] senzor kisika (gore2,dolje2) |
|
SENSOR1 |
 |
20 A |
[Smartstream D2.2] Prednji NOX senzor, srednji NOX senzor [Smartstream G2.5] Zavojnica paljenja br. 1 / 2 / 3 / 4 [Smartstream G3.5] Zavojnica paljenja br. 1 / 2 / 3 / 4 / 5 /6 |
|
ECU2 |
 |
10 A |
ECU (upravljačka jedinica motora) |
|
SENSOR5 |
 |
10 A |
Relej pumpe za gorivo [Smartstream D2.2] Relej pumpe za gorivo, relej grijanja filtra goriva, regulacijski ventil tlaka u razvodniku |
|
SENSOR8 |
 |
10 A |
[Smartstream D2.2] GCU (upravljačka jedinica grijača motora), grijač filtra goriva |
|
SENSOR9 |
 |
20 A |
[Smartstream D2.2] Ulazni ventil visokotlačne pumpe [Smartstream G3.5] ECU (upravljačka jedinica motora) [Smartstream G2.5] ECU (upravljačka jedinica motora) |
|
SENSOR3 |
 |
20 A |
ECU (upravljačka jedinica motora) |
|
SENSOR2 |
 |
15 A |
[Smartstream D2.2] Osjetnik kisika (br.1/br.2) [Smartstream G2.5] Osjetnik kisika (gore 1/ dolje 1) [Smartstream G3.5] Osjetnik kisika (gore / dolje) |
|
FRT WIPER1 |
 |
30 A |
PCB blok (relej prednjeg brisača visoko, nisko) |
|
RR WIPER |
 |
15 A |
PCB blok (relej stražnjeg brisača) |
|
HORN |
 |
15 A |
PCB blok (relej sirene) |
|
A/CON2 |
 |
10 A |
PCB blok (relej kompresora klima uređaja) |
|
B/ALARM HORN |
 |
15 A |
PCB blok (relej alarmne sirene) |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (upravljačka jedinica Shift by Wire), prekidač konzole |
|
TCU2 |
 |
10 A |
[Smartstream D2.2] DCT TCM (upravljački modul mjenjača), poluga ATM |
|
SENSOR4 |
 |
10 A |
Ventilator za hlađenje [Smartstream D2.2] Elektromagnet mlaznice za hlađenje ulja, električna pumpa za vodu, prekidač stop svjetla, senzor razine ulja [Smartstream G2.5] Elektromagnet promjenjivog usisa, kontinuirana kontrola bregastog vratila, električni termostat, elektromagnetski ventil za kontrolu pročišćavanja [Smartstream G3.5] Elektromagnet promjenjivog usisa, kontinuirana kontrola bregaste osovine, promjenjiva pumpa za ulje, elektromagnetski ventil za kontrolu pročišćavanja |
|
SENSOR7 |
 |
15 A |
[Smartstream D2.2] Električni VGT, Blow by PTC grijač, ventil pumpe za ulje, EGR ventil za hlađenje, relej PTC grijača [Smartstream G2.5] Injektor br.1/br.2/br.3/br.4 [Smartstream G3.5] Injektor br. 1 / 2 / 3 / 4 / 5 / 6 |
|
ECU1 |
 |
15 A |
ECU (upravljačka jedinica motora) |
|
ABS3 |
 |
7,5 A |
Upravljački modul ESP-a (elektronički program stabilnosti) |
|
POWER OUTLET2 |
 |
20 A |
Utičnica stražnje konzole |
|
POWER OUTLET1 |
 |
20 A |
Utičnica u prostoru za prtljagu |
Pogledajte sljedeću tablicu za tip releja.
|
Naziv releja |
Simbol |
TIP |
|---|---|---|
|
DCU Relay |
 |
MIKRO |
|
Start Relay |
 |
MIKRO |
|
Fuel Pump Relay |
 |
MIKRO |
|
W/S Heated Glass #2 Relay |
 |
MIKRO |
|
Fuel Filter Heating Relay |
 |
MIKRO |
|
PTC Heater #1 Relay |
 |
MIKRO |
|
PTC Heater #2 Relay |
 |
MIKRO |
|
W/S Heated Glass #1 Relay |
 |
MIKRO |
|
Blower Relay |
 |
MINI |
|
Rear Heated Relay |
 |
MIKRO |
Ploča s osiguračima u prostoru motora (poklopac priključka akumulatora)
