Układ mocowania pasów bezpieczeństwa

Ostrzeżenie
  • W celu zapewnienia maksymalnej ochrony systemu pasów bezpieczeństwa należy mieć zawsze podczas jazdy zapięte pasy bezpieczeństwa.

  • Pasy bezpieczeństwa działają najskuteczniej, gdy oparcia siedzeń znajdują się w pozycji pionowej.

  • Dzieci w wieku poniżej 13 lat należy zawsze bezpiecznie przypinać do tylnego siedzenia. Nie wolno pozwalać im na jazdę na przednim siedzeniu pojazdu. Jeśli konieczne jest przewiezienie dziecka w wieku ponad 13 lat na przednim fotelu, należy je odpowiednio przypiąć pasami bezpieczeństwa, a fotel odsunąć maksymalnie do tyłu.

  • Nigdy nie przeprowadzać pasa piersiowego pod pachą lub za plecami. W razie wypadku nieprawidłowo ustawione pasy bezpieczeństwa mogą spowodować poważne obrażenia ciała. Piersiowy pas bezpieczeństwa powinien przebiegać przez obojczyk pośrodku barku.

  • Pod żadnym pozorem nie wolno zapinać pasa wokół kruchych przedmiotów. W przypadku nagłego zatrzymania lub kolizji pas może je uszkodzić.

  • Nie zakładać skręconych pasów bezpieczeństwa. Skręcony pas nie zadziała tak samo prawidłowo. W przypadku kolizji może nawet werżnąć się w ciało. Sprawdzić, czy taśma pasa jest prosta i nie uległa skręceniu.

  • Należy uważać, aby nie uszkodzić taśmy i osprzętu pasa bezpieczeństwa. Jeżeli doszło do uszkodzenia, wymienić taśmę i osprzęt.

Ostrzeżenie

Pasy bezpieczeństwa zostały zaprojektowane w taki sposób, by opierać się na elementach układu kostnego człowieka, i powinny przebiegać nisko w poprzek przedniej części miednicy, klatki piersiowej i barku (odpowiednio do odcinka). Nie wolno zapinać biodrowego odcinka pasa na wysokości jamy brzusznej.

Aby zapewnić ochronę, dla której zostały zaprojektowane, pasy bezpieczeństwa należy zapiąć i wyregulować jak najciaśniej, nie naruszając jednak komfortu użytkownika.

Luźne pasy bezpieczeństwa znacznie tracą właściwości ochronne.

Należy uważać, aby nie zanieczyścić taśm pasów polerami, olejami i środkami chemicznymi, a w szczególności kwasem akumulatorowym.

Pasy bezpieczeństwa należy myć wodą z dodatkiem delikatnego mydła. Należy wymienić postrzępione, zanieczyszczone lub uszkodzone pasy bezpieczeństwa.

Jest bardzo istotne, aby wymienić cały zespół pasa bezpieczeństwa, który był zapięty w momencie wypadku, nawet jeżeli pas nie nosi widocznych oznak uszkodzenia. Nie należy używać skręconych pasów bezpieczeństwa. Każdy zespół pasa bezpieczeństwa może być używany wyłącznie przez jedną osobę. Niezwykle niebezpieczne jest zapinanie pasa wokół dziecka siedzącego na kolanach pasażera.

Ostrzeżenie
  • Niedozwolone jest wykonywanie przez użytkownika żadnych modyfikacji, które utrudnią urządzeniom regulacyjnym pasa usunięcie luzu lub uniemożliwią regulację zespołu pasa w celu usunięcia luzu.

  • Podczas zapinania pasów bezpieczeństwa należy zwrócić uwagę, aby nie wpiąć klamry w zamek pasów innego siedzenia. Jest to bardzo niebezpieczne i może spowodować utratę prawidłowej ochrony.

  • W czasie jazdy nie wolno odpinać lub wielokrotnie odpinać i ponownie zapinać pasów bezpieczeństwa. Grozi to utratą panowania nad pojazdem i wypadkiem, a w jego konsekwencji śmiercią, poważnymi obrażeniami ciała lub uszkodzeniem mienia.

  • Zapinając pas bezpieczeństwa, należy upewnić się, że nie przebiega on wokół twardych bądź kruchych przedmiotów.

  • Należy upewnić się, że żadne ciało obce nie zalega w zamku. Pas mógłby się przez nie zapiąć prawidłowo.

Kontrolka ostrzegawcza niezapięcia pasów bezpieczeństwa

kontrolka ostrzegawcza niezapięcia pasów bezpieczeństwa kierowcy

Jako przypomnienie dla kierowcy kontrolka ostrzegawcza niezapięcia pasa bezpieczeństwa włączy się na około 6 sekund po każdym włączeniu zapłonu przełącznikiem zapłonu lub przyciskiem ENGINE START/STOP (włączenie/wyłączenie silnika), niezależnie od tego, czy pas jest zapięty. Jeśli pas bezpieczeństwa nie jest zapięty, sygnał ostrzegawczy rozlegnie się przez około 6 sekund. Jeżeli kierowca zacznie prowadzić samochód bez zapiętego pasa lub odepnie pas w trakcie jazdy poniżej 20 km/h lub po zatrzymaniu się, zaświeci się kontrolka ostrzegawcza pasa.

Jeżeli pas bezpieczeństwa pozostanie niezapięty lub zostanie odpięty podczas jazdy, a prędkość pojazdu wzrośnie powyżej 20 km/h, przez około 100 sekund emitowany będzie sygnał ostrzegający o niezapięciu pasa i kontrolka ostrzegawcza odpowiedniego pasa będzie błyskać.

Gdy pas zostanie odpięty podczas jazdy, kontrolka ostrzegawcza zaświeci się, gdy prędkość będzie wynosić poniżej 20 km/h.

Gdy prędkość będzie wynosić co najmniej 20 km/h, kontrolka ostrzegawcza zacznie błyskać i zostanie wyemitowany sygnał ostrzegawczy trwający około 100 sekund.

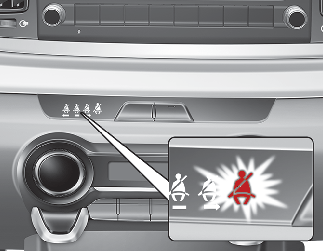

Kontrolka ostrzegawcza niezapięcia pasów bezpieczeństwa pasażera przodu (jeżeli jest w wyposażeniu)

Jako przypomnienie dla pasażera z przodu kontrolka ostrzegawcza niezapięcia pasa bezpieczeństwa włączy się na około 6 sekund po każdym włączeniu zapłonu przełącznikiem zapłonu lub przyciskiem ENGINE START/STOP (włączenie/wyłączenie silnika), niezależnie od tego, czy pas jest zapięty.

Jeżeli kierowca zacznie prowadzić samochód bez zapiętego pasa lub odepnie pas w trakcie jazdy poniżej 20 km/h lub po zatrzymaniu się, zaświeci się kontrolka ostrzegawcza pasa.

Jeżeli pas bezpieczeństwa pozostanie niezapięty lub zostanie odpięty podczas jazdy, a prędkość pojazdu wzrośnie powyżej 20 km/h, przez około 100 sekund emitowany będzie sygnał ostrzegający o niezapięciu pasa i kontrolka ostrzegawcza odpowiedniego pasa będzie błyskać.

Gdy pas zostanie odpięty podczas jazdy, kontrolka ostrzegawcza zaświeci się, gdy prędkość będzie wynosić poniżej 20 km/h. Gdy prędkość będzie wynosić co najmniej 20 km/h, kontrolka ostrzegawcza zacznie błyskać i zostanie wyemitowany sygnał ostrzegawczy trwający około 100 sekund.

Ostrzeżenie

Przyjęcie niewłaściwej pozycji w czasie jazdy zakłóca działanie systemu ostrzegającego o niezapięciu pasów bezpieczeństwa. Dlatego też ważne jest, aby kierowca poinstruował pasażera w zakresie prawidłowej pozycji w trakcie jazdy zgodnie ze wskazaniami niniejszego podręcznika.

Uwaga
  • Kontrolka ostrzegawcza pasa bezpieczeństwa pasażera siedzącego z przodu znajduje się pośrodku deski rozdzielczej.

  • Nawet jeżeli przedni fotel pasażera nie jest zajęty, kontrolka ostrzegawcza pasa bezpieczeństwa będzie migać lub świecić przez 6 sekund.

  • Kontrolka ostrzegawcza pasa bezpieczeństwa pasażera siedzącego z przodu może świecić, jeżeli na fotelu zostanie umieszczony bagaż.

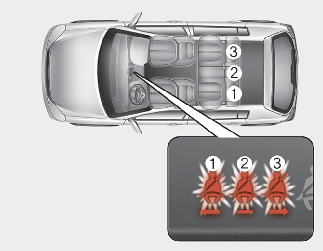

Kontrolka ostrzegawcza niezapięcia pasów bezpieczeństwa pasażera z tyłu (jeżeli jest w wyposażeniu)

Jako przypomnienie dla pasażera kontrolka ostrzegawcza pasa bezpieczeństwa zaświeci się na około 6 sekund za każdym razem, gdy przełącznik zapłonu zostanie przekręcony w położenie ON (WŁ.) niezależnie od tego, czy pas jest zapięty.

Jeżeli pas bezpieczeństwa pozostanie niezapięty po przekręceniu przełącznika zapłonu w położenie ON (WŁ.), kontrolka ostrzegawcza pasa będzie ponownie świecić przez około 70 sekund.

Jeżeli kierowca zacznie prowadzić samochód bez zapiętego pasa lub odepnie pas w trakcie jazdy poniżej 20 km/h lub po zatrzymaniu się, kontrolka ostrzegawcza pasa będzie świecić się przez około 70 sekund

Jeżeli pas bezpieczeństwa pozostanie niezapięty lub zostanie odpięty podczas jazdy, a prędkość pojazdu wzrośnie powyżej 20 km/h, przez około 35 sekund emitowany będzie sygnał ostrzegający o niezapięciu pasa i kontrolka ostrzegawcza odpowiedniego pasa będzie migać.

Jeżeli tylne drzwi zostaną otwarte i zamknięte przy prędkości poniżej 10 km/h, kontrolka ostrzegawcza będzie wyłączona, a sygnał ostrzegawczy nie będzie emitowany nawet po przekroczeniu 20 km/h.

Pasy biodrowe/ramieniowe

Regulacja wysokości (fotel przedni) (jeżeli jest w wyposażeniu)

Fotel przedni

Aby zapewnić maksymalną wygodę i bezpieczeństwo, istnieje możliwość ustawienia wysokości mocowania pasa ramieniowego w jednej z 3 pozycji.

Wysokość pasa bezpieczeństwa powinna być tak ustawiona, by nie znajdował się on zbyt blisko szyi. Pas ramieniowy powinien być tak ustawiony, by przechodził przez klatkę piersiową i przez środek ramienia w pobliżu drzwi, a nie szyi zapiętej osoby.

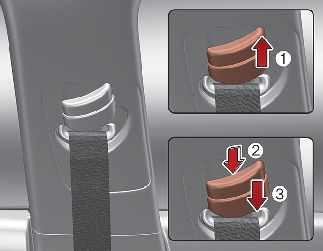

Aby ustawić wysokość mocowania pasa bezpieczeństwa, należy obniżyć lub podnieść nastawiacz do odpowiedniej pozycji.

Aby podnieść nastawiacz, należy pociągnąć go w górę (1). Aby obniżyć nastawiacz, pchnąć go w dół (3), jednocześnie naciskając przycisk nastawiacza wysokości (2). Zwolnić przycisk, aby zablokować mocowanie we właściwym położeniu. Spróbować przesunąć nastawiacz, aby upewnić się, czy został zablokowany we właściwym położeniu.

W razie wypadku nieprawidłowo ustawione pasy bezpieczeństwa mogą powodować poważne obrażenia ciała.

Ostrzeżenie
  • Sprawdzić, czy mocowanie pasa ramieniowego zostało zablokowane na odpowiedniej wysokości. Po żadnym pozorem nie wolno tak ustawiać pasa ramieniowego, by dotykał szyi lub twarzy.

  • Niewymienienie pasów bezpieczeństwa po wypadku może sprawić, że pozostałe w pojeździe uszkodzone pasy nie będą zapewniały ochrony w przypadku ewentualnej następnej kolizji, co może być przyczyną obrażeń ciała lub śmierci. Po wypadku należy jak najszybciej wymienić pasy bezpieczeństwa.

Aby zapiąć pas bezpieczeństwa:

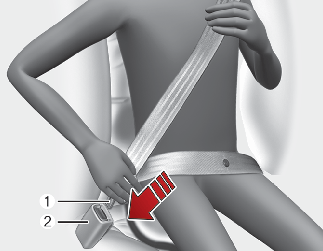

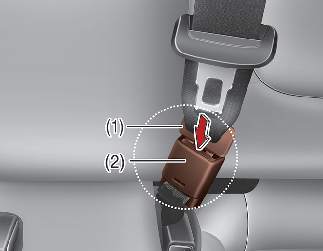

Aby zapiąć pas bezpieczeństwa, należy wyciągnąć go ze zwijacza i wsunąć metalową klamrę (1) w sprzączkę (2). Gdy klamra zablokuje się w sprzączce, będzie słychać wyraźne kliknięcie.

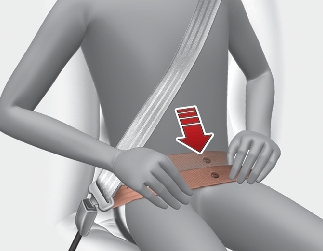

Pas bezpieczeństwa automatycznie dostosuje się do odpowiedniej długości dopiero po ręcznym wyregulowaniu biodrowego odcinka pasa tak, aby ciasno przylegał do bioder. Jeśli pasażer pochyli się powoli i spokojnie do przodu, pas wydłuży się i nie będzie krępował ruchów. Natomiast w przypadku nagłego hamowania lub zderzenia pas zablokuje się i nie będzie się rozwijać. To samo zdarzy się, jeśli pasażer wychyli się do przodu zbyt szybko.

Uwaga

Jeśli nie można wyciągnąć pasa ze zwijacza, należy pociągnąć go mocno, a następnie puścić. Umożliwi to płynne wyciągnięcie pasa ze zwijacza.

Ostrzeżenie

Odcinek biodrowy pasa należy umieszczać jak najniżej wokół bioder, a nie talii. Jeśli pas biodrowy znajdzie się zbyt wysoko wokół talii użytkownika, spowoduje to większe ryzyko obrażeń podczas wypadku. Nie wolno wkładać obu ramion pod lub kłaść ich na nim. Jedno ramię powinno zawsze znajdować się nad pasem, a drugie pod nim tak jak pokazano na rysunku.

Nie wolno zapinać pasa bezpieczeństwa pod ramieniem znajdującym się bliżej drzwi pojazdu.

Pasy bezpieczeństwa należy zapinać w przeznaczonym dla danego pasa zatrzasku.

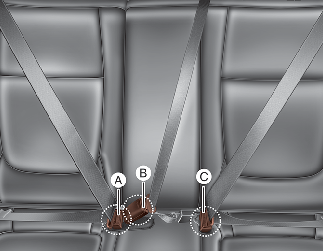

* A: Zatrzask pasa bezpieczeństwa prawego tylnego siedzenia

B: Zatrzask pasa bezpieczeństwa tylnego środkowego siedzenia

C: Zatrzask pasa bezpieczeństwa lewego tylnego siedzenia

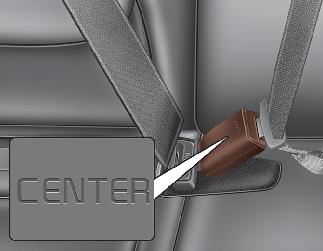

Aby zapiąć środkowy tylny pas bezpieczeństwa, należy użyć zamka oznaczonego napisem „CENTER”.

Przestroga

Nie należy podejmować prób zapięcia lewego lub prawego pasa bezpieczeństwa do zatrzasku pasa środkowego.

Zapinać tylny środkowy pas bezpieczeństwa, używając przeznaczonej dla tego pasa sprzączki.

W przeciwnym wypadku nieprawidłowo zapięty pas nie będzie stanowił zabezpieczenia dla pasażera.

Środkowy pas z tyłu:

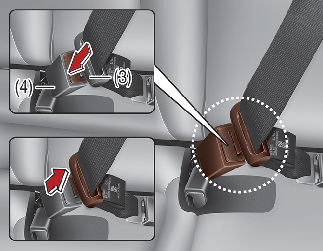

Pociągnąć metalową klamrę (3) i wsunąć ją (3) w sprzączkę (4). Gdy klamra zablokuje się w sprzączce, będzie słychać wyraźne kliknięcie. Upewnić się, że pas nie jest skręcony. Aby zapiąć środkowy tylny pas bezpieczeństwa, należy użyć zamka oznaczonego napisem „CENTER”.

Aby odpiąć pas bezpieczeństwa:

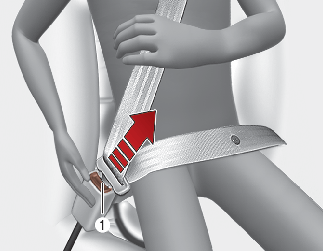

Pas bezpieczeństwa zwalnia się poprzez naciśnięcie przycisku zwalniania (1) w zamku pasa. Po zwolnieniu pas powinien automatycznie schować się w retraktorze.

Jeżeli tak się nie stanie, należy sprawdzić, czy pas nie uległ skręceniu, i spróbować ponownie.

Pas biodrowy (jeżeli jest w wyposażeniu)

Aby zapiąć pas bezpieczeństwa:

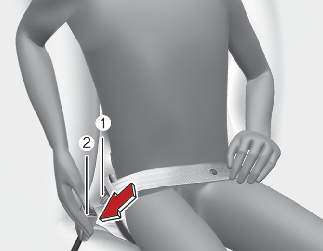

Aby zapiąć 2-punktowy statyczny pas bezpieczeństwa, wsunąć metalowy zaczep (1) w zamek (2). Gdy klamra zablokuje się w sprzączce, będzie słychać wyraźne kliknięcie. Sprawdzić, czy pas został prawidłowo zapięty i czy nie jest skręcony.

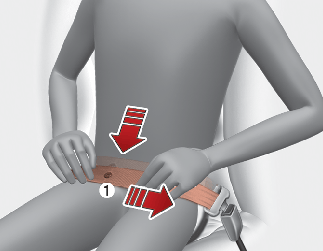

W przypadku 2-punktowego statycznego pasa bezpieczeństwa należy wyregulować długość, aby pas był ściśle dopasowany do ciała. Zapiąć pas i pociągnąć za swobodny koniec, aby zacisnąć pas.

Pas powinien być ułożony jak najniżej na biodrach (1), nie w talii. Zbyt wysoko ułożony pas może zwiększać prawdopodobieństwo odniesienia obrażeń ciała w razie wypadku.

Aby zapiąć środkowy tylny pas bezpieczeństwa, należy użyć zamka oznaczonego napisem „CENTER”.

Aby odpiąć pas bezpieczeństwa:

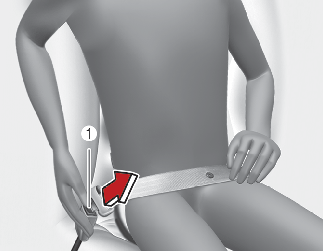

Aby odpiąć pas bezpieczeństwa, należy nacisnąć przycisk (1) na sprzączce blokującej.

Ostrzeżenie

Mechanizm zaczepu pasa biodrowego na środkowych siedzeniach różni się od zastosowanego w pasach naramiennych na tylnych siedzeniach. Przy zapinaniu pasów naramiennych na siedzeniach tylnych lub pasa biodrowego na siedzeniu środkowym należy upewnić się, że zaczepy zostały wsunięte w odpowiednie sprzączki, aby zapewnić sobie maksymalną ochronę i prawidłowe działanie systemu pasów bezpieczeństwa.

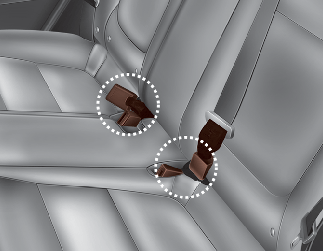

Chowanie tylnych pasów bezpieczeństwa

Nieużywana zamki tylnych pasów bezpieczeństwa można chować w kieszeni między oparciem i poduszką tylnych foteli.
