Regulacja wiązki reflektorów i przednich świateł przeciwmgielnych (Europa)
Regulacja reflektorów
-
Napompować opony do osiągnięcia wskazanego ciśnienia i wyjąć z pojazdu wszelki zbędny ładunek – powinien w nim pozostać wyłącznie kierowca, zapasowe koło i narzędzia.
-
Pojazd należy umieścić na płaskim podłożu.
-
Narysować na ekranie pionowe linie (przechodzące przez środki świateł głównych) i linię poziomą (przechodzącą przez środki świateł głównych).
-
Kiedy reflektory przednie i akumulator są w normalnym stanie, ustawić lampy tak, by pozycja największego świecenia znajdowała się na linii poziomej i liniach pionowych.
-
Aby skierować światła mijania w lewo lub w prawo, przekręcić śrubokręt (1) prawoskrętnie lub lewoskrętnie. Aby skierować światła mijania w górę lub w dół, przekręcić śrubokręt (2) prawoskrętnie lub lewoskrętnie.
Regulacja ustawienia przednich świateł przeciwmgłowych
Regulację ustawienia przednich świateł przeciwmgłowych przeprowadza się w taki sam sposób jak regulację ustawienia reflektorów przednich. Regulacji ustawienia przednich świateł przeciwmgielnych dokonuje się w normalnych warunkach działania lamp i akumulatora.

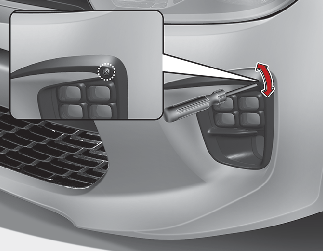

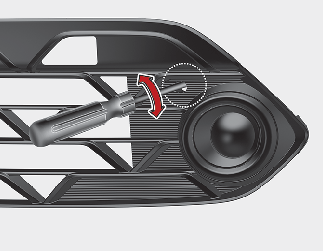

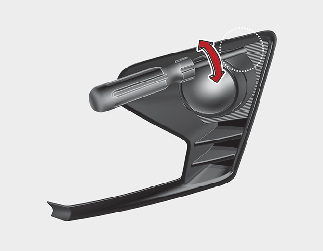

Aby ustawić przednie światła przeciwmgielne, przekręcić wkrętak zgodnie lub przeciwnie do kierunku ruchu wskazówek zegara.

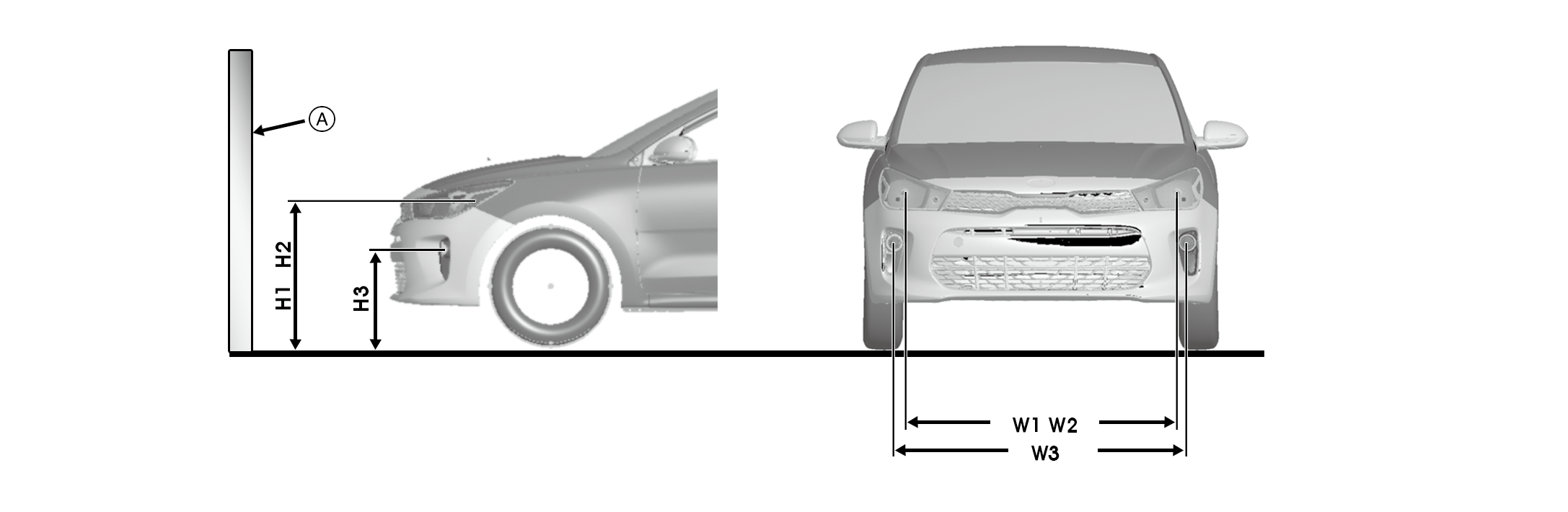

Punkt padania wiązki
* A : Ekran
|
Stan pojazdu |
Reflektor (typ żarówkowy MRF) |
Reflektor (typ LED MFR) |
||||||
|---|---|---|---|---|---|---|---|---|
|
Wysokość od podłoża |
Odległość między reflektorami |
Wysokość od podłoża |
Odległość między reflektorami |
|||||
|
Światła mijania |
Światła drogowe |
Światła mijania |
Światła drogowe |
Światła mijania |
Światła drogowe |
Światła mijania |
Światła drogowe |
|
|
H1 |
H2 |
W1 |
W2 |
H1'' |
H2'' |
W1'' |
W2'' |
|
|
Bez kierowcy /[mm] |
722 |
722 |
1320 |
1320 |
708 |
708 |
1332 |
1332 |
|
Z kierowcą /[mm] |
713 |
715 |
1320 |
1320 |
703 |
703 |
1332 |
1332 |
|
Stan pojazdu |
Reflektor (typ z funkcją Bi) |
|||
|---|---|---|---|---|
|
Wysokość od podłoża |
Odległość między reflektorami |
|||
|
Światła mijania |
Światła drogowe |
Światła mijania |
Światła drogowe |
|
|
H1' ' ' |
H2' ' ' |
W1' ' ' |
W2' ' ' |
|
|
Bez kierowcy /[mm] |
725 |
725 |
1333 |
1333 |
|
Z kierowcą /[mm] |
716 |
718 |
1333 |
1333 |
|
Stan pojazdu |
Przednie światło przeciwmgielne (górne) |
Przednie światło przeciwmgielne (dolne) |
Przednie światło przeciwmgłowe (LED) |
|||
|---|---|---|---|---|---|---|
|
Wysokość od podłoża |
Odległość między reflektorami |
Wysokość od podłoża |
Odległość między reflektorami |
Wysokość od podłoża |
Odległość między reflektorami |
|
|
H3 |
W3 |
H3'' |
W3'' |
H3' ' ' |
W3' ' ' |
|
|
Bez kierowcy /[mm] |
483 (19,0) |
1460 |
334 |
996 (39,2) |
462 (18,2) |
1430 (56,3) |
|
Z kierowcą /[mm] |
478 (18,8) |
1460 |
329 (12,9) |
996 (39,2) |
453 (17,8) |
1430 (56,3) |
-

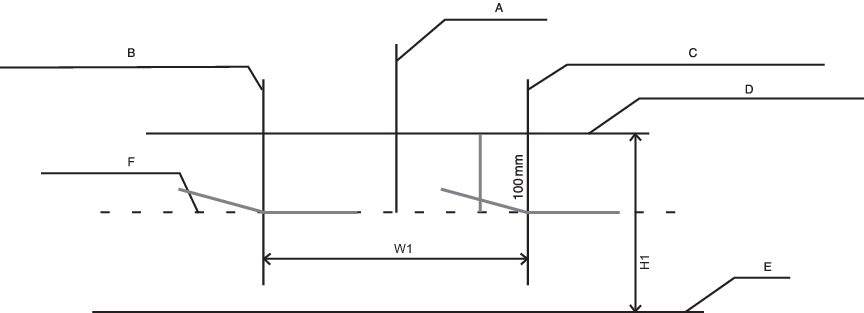

Włączyć światła mijania w pojeździe bez kierowcy.
-
Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.
-
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
-
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.
A: Oś pojazdu
B: Linia pionowa środka żarówki lewego reflektora
C: Linia pionowa środka żarówki prawego reflektora
D: Linia pozioma środka żarówki reflektora
E: Podłoże
F: Linia odcięcia
-
Włączyć światła mijania w pojeździe bez kierowcy.
-
Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.
-
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
-
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.
A: Oś pojazdu
B: Linia pionowa środka żarówki lewego reflektora
C: Linia pionowa środka żarówki prawego reflektora
D: Linia pozioma środka żarówki reflektora
E: Podłoże
F: Linia odcięcia
-
Włączyć przednie światła przeciwmgłowe bez kierowcy.
-
Linia odcięcia powinna znajdować się w dozwolonym obszarze (powierzchnia zacieniowana).
A: Oś pojazdu
B: Linia pionowa środka żarówki lewej lampy przeciwmgielnej
C: Linia pionowa środka żarówki prawej lampy przeciwmgielnej
D: Linia pozioma środka żarówki lampy przeciwmgielnej
E: Podłoże
F: Linia odcięcia
G: Górna granica
