1. Kabel se zástrčkou (sada)

2. Ovládací panel

3. Nabíjecí kabel a nabíjecí konektor

Pokud kvůli vybitému akumulátoru nelze dojet do veřejné nabíjecí stanice, lze vozidlo nabíjet přenosným nabíjecím kabelem (ICCB: ovladač na kabelu).

• Tento kabel je konstruován pro prevenci problémů způsobených nečekaným vybitím akumulátoru při používání běžné zásuvky. Může způsobit zvýšení nákladů za odběr elektřiny neboť nelze využít sazbu pro nabíjení elektromobilů. Vyhněte se proto nabíjení do úplného nabití vozidla.

• Pokud tento kabel připojíte k domovní zásuvce, může dojít k překročení dimenzování rozvodu a bezpečnostním problémům jako jsou výpadky proudu nebo vzplanutí.

1. Před připojením zástrčky do elektrické zásuvky zkontrolujte úroveň jištění.

2. Zástrčku zapojte do domovní elektrické zásuvky.



3. Zkontrolujte stav na displeji ovládacího panelu.

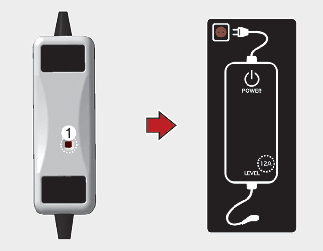

4. přidržením stisknutého tlačítka (1) déle než 1 sekunduna ovládacím panelu nastavte nabíjecí proud. (Viz Další podrobnosti.)

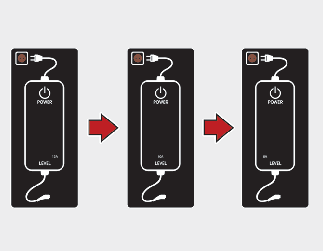

5. Každým stiskem tlačítka (1) se na displeji ovládacího panelu přepíná nabíjecí proud mezi hodnotami 12 A, 10 A a 8 A. (^*1, ^*2)

6. Po nastavení nabíjecího proudu zahajte nabíjení podle postupu pro udržovací nabíjení.

*1: MAX 10 A: 10 A, 8 A, 6 A*2: MAX 8 A: 8 A, 7 A, 6 A

* Příklady nastavení nabíjecího proudu ICCB

(příklady jsou však jen orientační a reálné situace se mohou lišit podle okolních podmínek.)

1. Před připojením zástrčky do elektrické zásuvky zkontrolujte jmenovitý proud zásuvky.

2. Připojte zástrčku do zásuvky elektrického systému domácnosti.



3. Zkontrolujte okénko displeje na ovladači.

4. Pro úpravu úrovně nabití přidržte tlačítko (1) na zadní straně ovladače na 2 až 8 sekund. (Řiďte se typem nabíjecího kabelu a příkladem pro nastavení úrovně nabití.)



5. Úroveň nabití v okně displeje ovladače se změní s každým stisknutím tlačítka (1).

6. Po dokončení nastavení úrovně nabití zahajte nabíjení podle postupu pro nabíjení přenosnou nabíječkou.

※ Příklad nastavení úrovně nabití pomocí ICCB

Tento příklad je uveden pouze pro informaci a podle okolního prostředí se mohou parametry lišit.
