Popis pojistkového/reléového panelu

Vnitřní pojistkový panel

Pod kryty pojistkového/reléového panelu jsou na štítku uvedeny názvy a kapacita pojistek/relé vozidla.

UPOZORNĚNÍ

Úplný popis pojistkového panelu uvedený v této příručce nemusí odpovídat provedení vozidla. Je platný v době tisku. Při kontrole pojistkového panelu vozidlo postupujte podle údajů na štítku.

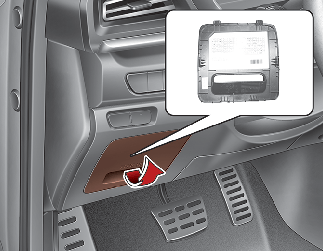

Pojistkový panel u řidiče

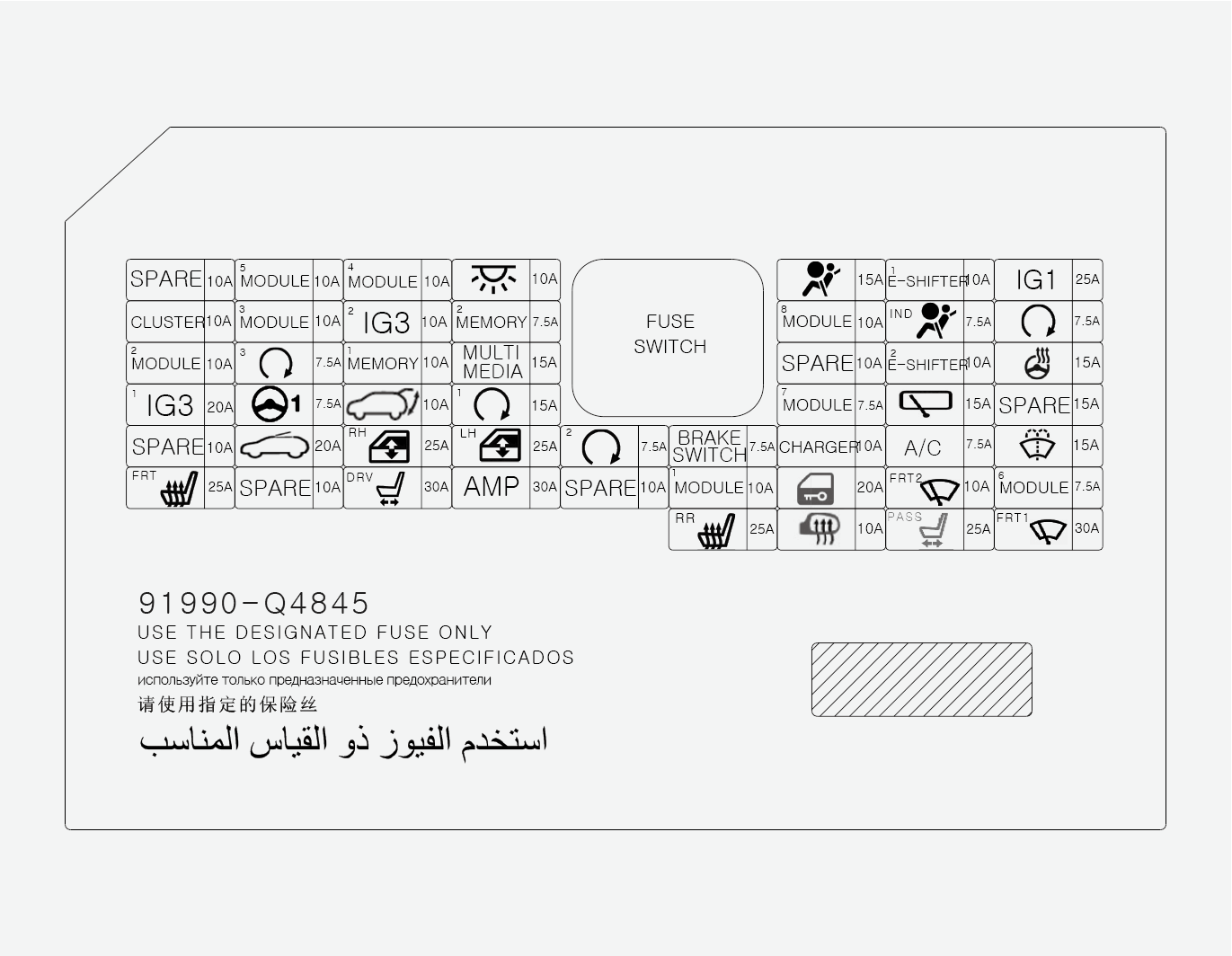

Přístrojový panel (pojistkový panel na straně řidiče)

Označení pojistek

Symbol

Hodnota pojistky

Chráněný okruh

MODULE 5

10 A

Spínač polstrované ochrany proti nárazu, ECM (elektrochromatické zrcátko), řídicí jednotka audio-/videosystému a navigace, audiosystém, spínač zařízení pro nastavení sklonu předních světlometů L/P, řídicí jednotka vyhřívání předních sedadel, řídicí jednotka vyhřívání zadních sedadel, ovladač automatického sklápění předních světel, řídicí jednotka klimatizace předních sedadel, KEYBOARD (klávesnice), OBD

MODUL 4

10 A

Spínač polstrované ochrany proti nárazu, modul MFC, modul AEB, zadní rohový radar, levá/pravá strana, VESS, horní konzola EXTN (VYHŘÍVANÝ VOLANT)

VNITŘNÍ OSVĚTLENÍ

10 A

Osvětlení zavazadlového prostoru, přední osvětlení zrcátka ve sluneční cloně L/P, vnitřní světlo, světlo na stropním panelu, dešťový snímač, bezdrátová nabíječka

A/BAG

15 A

ACU (řídicí jednotka airbagů)

E-SHIFTER 1

E-SHIFTER 1

10 A

Horní konzola EXTN (SBW)

IG1

25 A

Panel PCB (FUSE- IEB2, EPCU2)

PŘÍSTROJOVÁ DESKA

10 A

Přístrojová deska

MODUL 3

10 A

BCM (řídicí modul karosérie), modul dveří řidiče/spolujezdce, spínač brzdových světel

IG3 2

10 A

Spínač nabíjení akumulátoru a dvířek palivové nádrže, přístrojová deska, indikátor nabíječky, řídící modul klimatizace, řídicí jednotka audio-/videosystému a navigace, audiosystém, Audio, IG3, topné těleso PTC, řídící jednotka nabíjení

PAMĚŤ 2

7,5 A

VESS, BATT_COOL_EXV

A/BAG IND

7,5 A

Přístrojový panel, řídící jednotka klimatizace

START

7,5 A

EPCU, řídící jednotka chytrého klíče

MODUL 2

10 A

O/S MIRROR, relé elektrické zásuvky, zesilovač, BCM (řídící jednotka karoserie), bezdrátová nabíječka, USB/nabíjecí jednotka, řídící jednotka chytrého klíče, audio modul, KEYBOARD (klávesnice)

BUTTON START3

7,5 A

Řídicí jednotka chytrého klíče

PAMĚŤ 1

10 A

Dveřní jednotka řidiče/spolujezdce, IMS (integrovaný modul paměťového systému pro řidiče), přístrojový panel, řídicí jednotka klimatizace, ECM (elektrochromatické zrcátko), čidlo automatického osvětlení a fotočidlo, BCM (řídicí jednotka karoserie), jednotka aktivní vzduchové klapky

MULTIMEDIA

15 A

Zobrazovací jednotka audio / video a navigace, klávesnice

E-SHIFTER 2

E-SHIFTER 2

10 A

Řídici jednotka

IG3 1

20 A

Relé IG3_1

MDPS

7,5 A

Jednotka MDPS

ZADNÍ DVEŘE

10 A

Relé zadních dveří

BUTTON START1

15 A

Řídicí jednotka chytrého klíče

MODULE 7

7,5 A

Řídící jednotka vyhřívání sedadel/ řídící jednotka ventilace předních sedadel,řídící jednotka vyhřívání zadních sedadel, modul měniče AC

WIPER (REAR)

15 A

Svorkovnice motorového prostoru (relé zadního stěrače), motor zadního stěrače

HEATED STEERING

15 A

BCM (řídicí modul pro karosérii)

STŘEŠNÍ OKNO

20 A

Motor střešního okna

P/WINDOW RH

25 A

Relé elektrického ovládání okna vpravo, ochranný modul elektrického ovládání oken spolujezdce (levostranné řízení), ochranný modul elektrického ovládání oken řidiče (pravostranné řízení)

P/WINDOW LH

25 A

Relé elektrického ovládání okna vlevo, ochranný modul elektrického ovládání oken řidiče (levostranné řízení), ochranný modul elektrického ovládání oken spolujezdce (pravostranné řízení)

BUTTON START 2

7,5 A

Tlačítko POWER (Napájení), řídicí jednotka chytrého klíče

BRZDOVÝ SPÍNAČ

7,5 A

Řídicí jednotka chytrého klíče, spínač brzdových světel

CHARGER

CHARGER

10 A

řídící jednotka nabíjení, relé zamykání/odemykání nabíjecího konektoru, C_C_LAMP

A/CON

7,5 A

Řídicí jednotka klimatizace, ionizér

WASHER

15 A

Sdružený ovladač

S/HEATER (FRT)

25 A

Řídicí jednotka vyhřívání předních sedadel

P/SEAT (DRV)

30 A

Manuální spínač sedadla řidiče, paměťový modul integrovaný v pohonu

AMP

30 A

AMP

MODULE 1

10 A

Spínač výstražných světel, OBD, vnější klika řidiče pro chytrý klíč, vnější klika spolujezdce pro chytrý klíč, jednotka dveří řidiče, jednotka dveří spolujezdce, ambientní osvětlení, O/S MIRR FOLDING/UNFOLDING RLY

ZÁMEK DVEŘÍ

20 A

Relé zamknutí/odemknutí dveří, reléový blok ICM (relé kontroly mrtvého úhlu)

WIPER2 (FRT)

10 A

BCM (řídicí modul pro karosérii), elektromotor stěrače, svorkovnice motorového prostoru (relé pomalého stírání čelního skla)

MODUL 6

7,5 A

BCM (řídicí modul pro karosérii), řídicí modul chytrého klíče

S/HEATER (REAR)

25 A

Řídící jednotka vyhřívání zadních sedadel

VYHŘÍVANÁ ZRCÁTKA

10 A

Elektrické ovládání vnějšího zpětného zrcátka řidiče/spolujezdce, řídící jednotka klimatizace, RR HTD, RR HTD RLY

WIPER1 (FRT)

30 A

Motor stěrače, svorkovnice motorového prostoru (relé pomalého stírání čelního skla)

P/SEAT(PASS)

25 A

manuální spínač sedadla spolujezdce

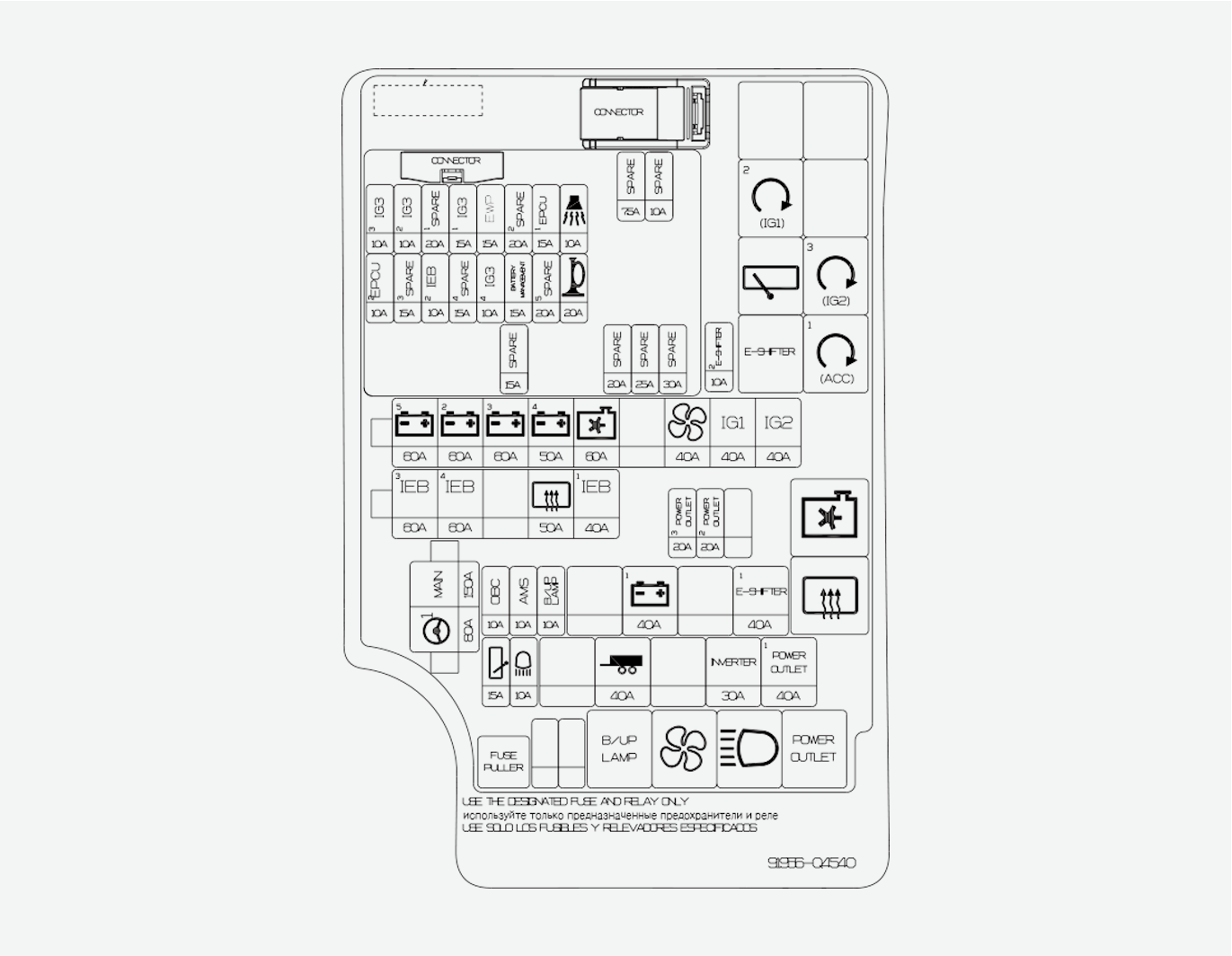

Pojistkový panel v motorovém prostoru

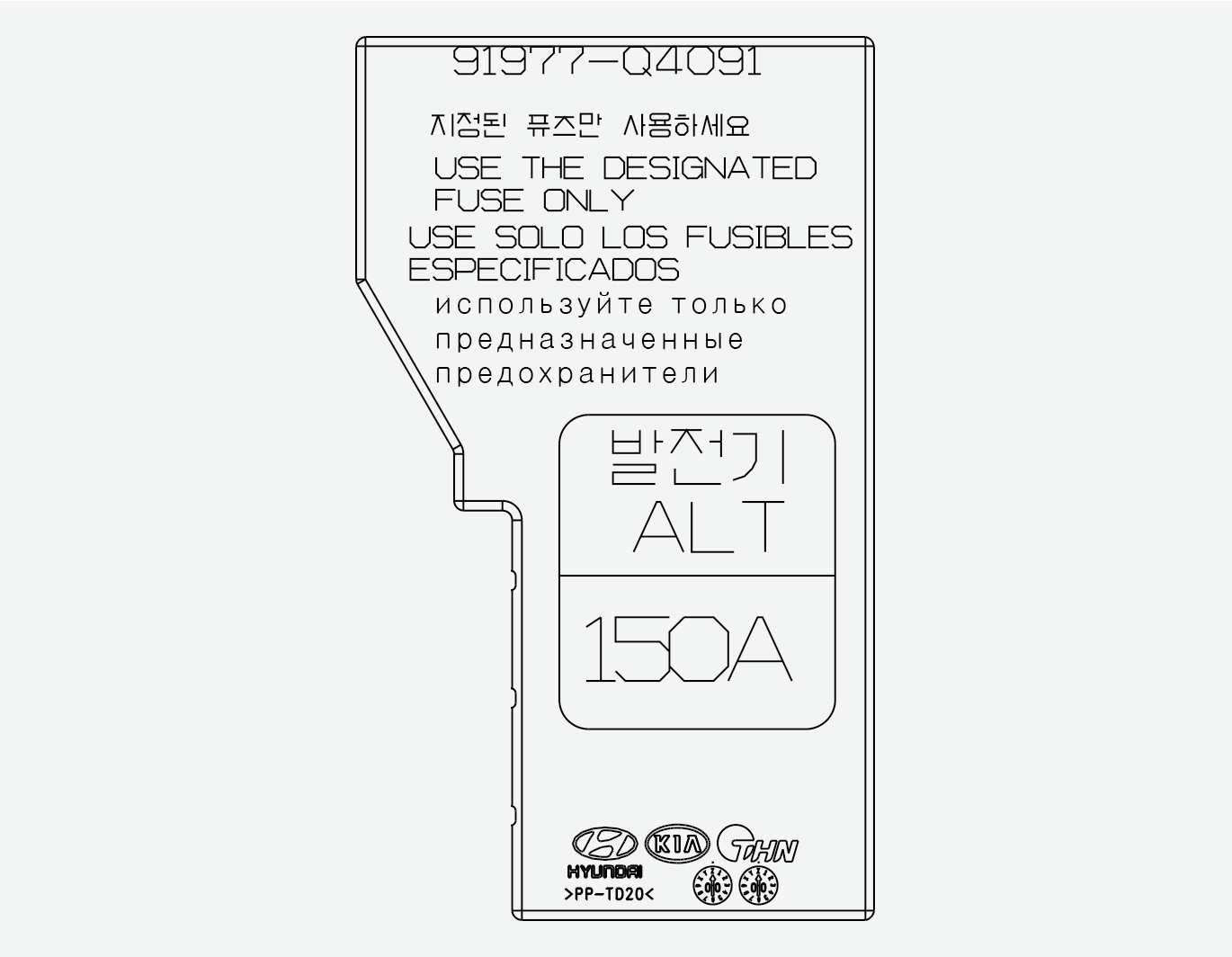

Kryt pólu akumulátoru

Pojistkový panel v motorovém prostoru

Označení pojistek

Symbol

Hodnota pojistky

Chráněný okruh

SDRUŽENÁ POJISTKA

B + 5

60 A

Panel PCB (Pojistka - EPCU1, BMS, B/ALARM HORN, HORN, relé - MAIN)

B + 2

60 A

IGPM (Pojistka – S/HEATER (REAR), ARISU (4CH), IPS (2CH), IPS (2CH))

B + 3

60 A

IGPM (ARISU (4CH), IPS (2CH), IPS (2CH), IPS (2CH), IPS (1CH))

B + 4

50 A

IGPM (Pojistka - TAIL GATE, SUNROOF, P/WINDOW RH, P/WINDOW LH, S/HEATER (FRT), P/SEAT (DRV), AMP, IG3_1, CHARGER

CHLADÍCÍ VENTILÁTOR 1

60 A

Relé ventilátoru chladiče

BLOWER

40 A

Relé ventilátoru

IG1

40 A

Relé tlačítka Start #2 (IG1), relé tlačítka Start #1 (ACC)

IG 2

40 A

Relé tlačítka pro nastartování č. 3 (IG2)

MDPS

80 A

Jednotka MDPS

IEB 3

60 A

IDB_MTR+2

IEB 4

60 A

IDB_MTR+1

TOPENÍ VZADU

50 A

Relé zadního odmlžovače

IEB 1

40 A

Jednotka IDB, OBD

MAIN

150 A

Pojistka - Elektrická zásuvka 1, jednotka měniče AC, čelní světlo (dálkové), zadní stěrač

FUSE

POWER OUTLET 3

20 A

Relé P/OUTLET

ELEKTRICKÁ ZÁSUVKA 2

20 A

Relé P/OUTLET

OBC

OBC

10 A

Jednotka OBC

AMS

AMS

10 A

SNSR akumultoru

EWP

15 A

Elektrické vodní čerpadlo (Akumulátor), Elektrické vodní čerpadlo (PE)

B + 1

40 A

Svorkovnice přístrojového panelu (pojistka – BUTTON START1, BUTTON START2, BRAKE SWITCH, MODULE1, DOOR LOCK, zařízení pro automatické odříznutí svodového proudu)

E-SHIFTER 1

E-SHIFTER 1

40 A

Relé E-SHIFTER

E-SHIFTER 2

E-SHIFTER 2

10 A

Relé E-SHIFTER

ZADNÍ STĚRAČ

15 A

Relé zadního stěrače

FUSE

HEAD LAMP HI

10 A

Relé H/LAMP HI

INVERTER

30 A

Modul invertoru AC

POWER OUTLET 1

40 A

Relé elektrické zásuvky

B/UP LAMP

10 A

Relé SVĚTLA B/UP

IG3_2

10 A

Jednotka OBC

IG3_3

3 IG3

10 A

Relé ventilátoru chlazení, E-kompresor, relé ventilátoru, EPCU

IG3_4

4 IG3

10 A

Jednotka BMS, jednotka aktivní vzduchové klapky, 3 WAY_VALVE(RH/LH), relé B/UP LP

IG3_1

15 A

Relé IG3_1

EPCU 1

15 A

EPCU

BMS

BMS

15 A

Jednotka BMS

HORN

20 A

Relé klaksonu

IEB 2

10 A

Jednotka IDB, Víceúčelový kontrolní konektor

EPCU 2

10 A

EPCU

B/ALARM HORN

10 A

Relé klaksonu zabezpečovacího systému

TRAILER

40 A

TRAILER
Relé

Symbol

Název relé

Typ

Relé tlačítka pro nastartování č. 2 (IG1)

MICRO

E-SHIFTER

Relé E-SHIFTER

MICRO

Relé zadního stěrače

MICRO

Relé tlačítka pro nastartování č. 3 (IG2)

MICRO

Relé světla B/UP

MICRO

Relé tlačítka pro nastartování č. 1 (ACC)

MICRO

Relé ventilátoru chladiče

MINI

Relé zadního odmlžovače

MINI

Relé ventilátoru

MICRO

Relé čelních světlometů – dálková světla

MICRO

Relé elektrické zásuvky

MICRO
