Description du panneau de fusibles/relais
Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/relais.
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Ceci est correct au moment de l'impression Reportez-vous à Plus de détails lorsque vous examinez le panneau de fusibles de votre véhicule.

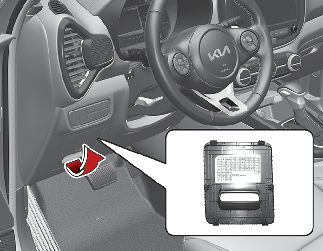

Panneau de fusibles côté conducteur

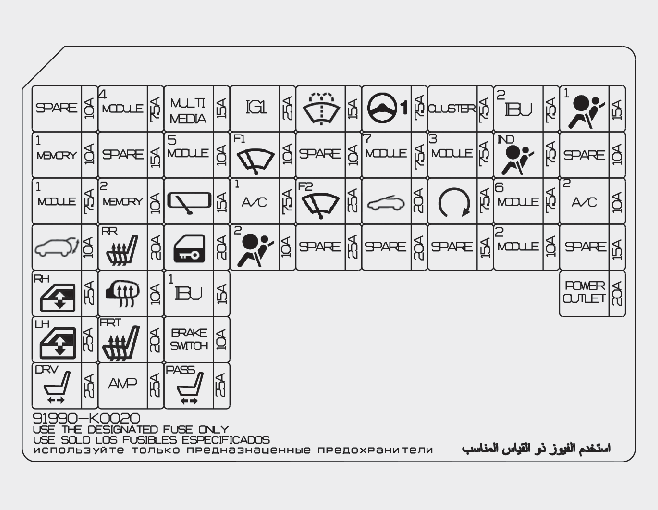

Tableau de bord (Panneau de fusibles côté conducteur)
|
Description |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
MÉMOIRE 1 |
 |
10 A |
Module E-Call de MTS (système télématique Mozen), Module de commande de climatisation, Combiné d'instruments, HUD (affichage tête haute), Boîtier de relais ICM (Module de circuit intégré) (Relai de rabattement/déploiement des rétroviseurs extérieurs) |
|
MODULE 1 |
 |
7,5 A |
Solénoïde de verrouillage de clé, Commutateur de feux de détresse, Capteur de pluie |
|
HAYON OUVERT |
 |
10 A |
Actionneur de loquet de hayon |
|
VITRE ÉLECTRIQUE DROITE |
 |
25 A |
Relais de lève-vitre électrique droit, Module de lève-vitre électrique de sécurité passager, Commutateur de lève-vitre du conducteur, Commutateur de lève-vitre de passager |
|
VITRE ÉLECTRIQUE GAUCHE |
 |
25 A |
Relais de vitre électrique côté gauche, Module de lève-vitre électrique de sécurité du conducteur, Commutateur de lève-vitre du conducteur |
|
SIÈGE À COMMANDE ÉLECTRIQUE DU CONDUCTEUR |
 |
25 A |
Module de siège électrique du conducteur |
|
MODULE 4 |
 |
7,5 A |
Radar d'avertissement de collision d'angle mort G/D, Caméra avant, Commutateur de coussin de planche de bord, Radar de régulateur de vitesse intelligent, IBU (unité de commande intégrée de carrosserie) |
|
CHAUFFAGE DE SIÈGE ARRIÈRE |
 |
20 A |
Module de commande de chauffe-siège arrière |
|
RÉTROVISEUR CHAUFFANT |
 |
10 A |
Rétroviseur extérieur à commande électrique conducteur/passager, Module de commande de climatisation, ECU (Unité de commande du moteur) |
|
CHAUFFAGE DE SIÈGE AVANT |
 |
20 A |
Module de commande de chauffage de siège avant, Module de commande de siège avant ventilé |
|
AMP |
 |
25 A |
AMP (amplificateur) |
|
MULTIMÉDIA |
 |
15 A |
Unité principale audio, audio/vidéo et navigation, LDC (200W, 450W) |
|
MODULE 5 |
 |
10 A |
Témoin de levier de changement de vitesses de boîte automatique, Commutateur de coussin de planche de bord, Module E-Call, Miroir électrochromique, Unité principale Vidéo et navigation, Module de commande de climatisation, Module de commande de chauffage de siège arrière, Module de commande de chauffage de siège avant, Module de commande de siège ventilé avant, Dispositif de réglage du niveau des phares G/D, LDC (200W, 450W) |
|
ESSUIE-GLACE ARRIÈRE |
 |
15 A |
Boîtier de relais ICM (module de circuit intégré), Moteur d'essuie-glace arrière |
|
VERROUILLAGE DES PORTES |
 |
20 A |
Relais de verrouillage/déverrouillage des portes, Actionneur de porte (Conducteur, Passager, arrière gauche, arrière droit) |
|
IBU 1 |
 |
15 A |
IBU (Unité de commande de carrosserie intégrée) |
|
CONTACTEUR DE FREIN |
 |
10 A |
IBU (Unité de commande de carrosserie intégrée), Commutateur de feu stop |
|
SIÈGE À COMMANDE ÉLECTRIQUE DE PASSAGER |
 |
25 A |
Module de siège à commande électrique passager |
|
COMMUTATEUR D’ALLUMAGE 1 |
 |
25 A |
Bloc PCB (circuit imprimé) (Fusible - TCU2, ABS3, SNSR4, ECU5) |
|
ESSUIE-GLACE 1 |
 |
10 A |
IBU (Unité de commande intégrée de carrosserie), ECU (Unité de commande du moteur) |
|
A/C 1 |
 |
7,5 A |
Bloc de jonction de compartiment moteur (Relais de CHAUFFAGE PTC 2, Relais de SOUFFLANTE, Relais de CHAUFFAGE PTC 1), Module de commande de climatiseur |
|
AIRBAG 2 |
 |
10 A |
Module de commande du système SRS (système de retenue supplémentaire) |
|
LAVE-VITRE |
 |
15 A |
Commutateur multifonction |
|
ESSUIE-GLACE 2 |
 |
25 A |
Moteur d’essuie-glace avant, Relais de bloc PCB (carte de circuit imprimé) (essuie-glace avant (lent)) |
|
MDPS |
 |
7,5 A |
Unité MDPS (direction assistée entraînée par moteur) |
|
MODULE 7 |
 |
7,5 A |
Module de commande de siège chauffant arrière, Module de commande de siège chauffant avant, Module de commande de siège ventilé avant, Boîtier chauffé avant |
|
TOIT OUVRANT |
 |
20 A |
Moteur de toit ouvrant |
|
BLOC D’INSTRUMENTS |
 |
7,5 A |
Bloc d'instruments, HUD (Affichage haut de tête) |
|
MODULE 3 |
 |
7,5 A |
Levier sélecteur de boîte de vitesses automatique, Commutateur de feu stop |
|
START (démarrage) |
 |
7,5 A |
Boîtier de relais ICM (module de circuit intégré) (Relais d'alarme antivol), Commutateur de gamme de transmission, ECU (Unité de commande du moteur), TCU (Unité de commande de transmission), Bloc de jonction du compartiment moteur (RELAIS 4), IBU (Unité de commande intégrée de carrosserie), Verrouillage du contact et commutateur d'embrayage |
|
IBU 2 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
A/BAG IND |
 |
7,5 A |
Bloc d'instruments, Module de commande du climatiseur |
|
MODULE 6 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
MODULE 2 |
 |
10 A |
Audio, IBU (unité de commande intégrée de carrosserie), Unité principale Audio/Vidéo et Navigation, Chargeur sans fil, Module E-Call, Chargeur USB avant/arrière, Bloc de jonction de compartiment moteur (RELAIS 14), AMP (amplificateur), Commutateur de rétroviseur électrique extérieur, Éclairage d'ambiance de haut parleur |
|
AIRBAG 1 |
 |
15 A |
Module de commande du système SRS (système de retenue supplémentaire) |
|
A/C 2 |
 |
10 A |
Module de commande de climatisation, ECU (Unité de commande du moteur) |
|
Prise électrique |
 |
20 A |
Prise électrique avant G |
Panneau de fusibles du compartiment moteur

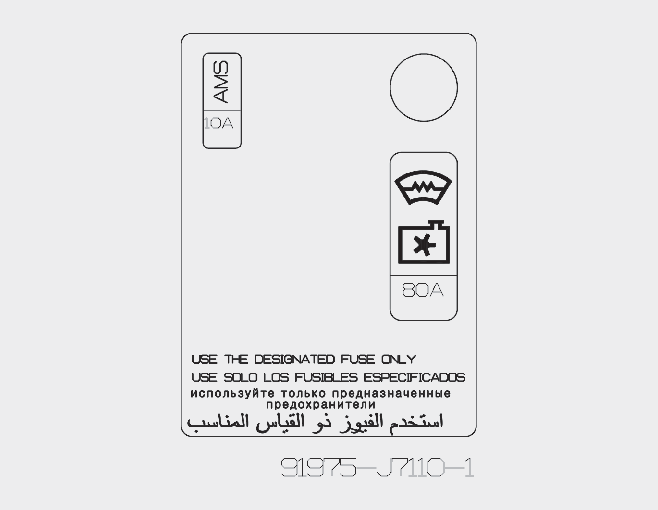

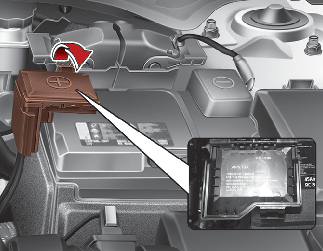

Panneau des fusibles du compartiment moteur (cache de la borne de batterie)

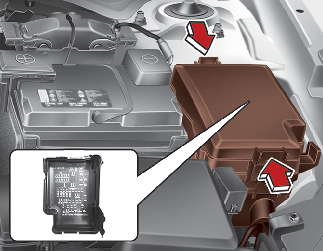

Panneau de fusibles du compartiment moteur
|
Nom des fusibles |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
ALT |
ALT |
150A(G4FG/G4FJ) 180A(G4NA/G4NH) |
Fusible : ABS1, ABS2, PRISE DE COURANT 1, Alternateur, POMPE À DÉPRESSION, POMPE À HUILE |
|
MDPS 1 |
 |
80 A |
Unité MDPS (direction assistée entraînée par moteur) |
|
BATT 5 |
 |
60 A |
Bloc PCB (Fusible : COMP CLIM, KLAXON, ECU3, ALARME B, Relais principal), ECU4, RELAIS COMP CLIM |
|
BATT 2 |
 |
60 A |
Bloc de jonction ICU (Module de commande de module de tableau de bord |
|
BATT 3 |
 |
60 A |
Bloc de jonction ICU (Module de commande de module de tableau de bord) |
|
BATT 4 |
 |
50 A |
Bloc de jonction ICU (Fusible : VITRE ÉLECTR. DROITE, VITRE ÉLECTR. GAUCHE, SIÈGE ÉLECTR. CONDUCTEUR, SIÈGE CHAUFFANT AV, AMP, TOIT OUVRANT, HAYON OUVERT, SIÈGE ÉLECTR. PASSAGER) |
|
VENTILATEUR DE REFROIDISSEMENT |
 |
60 A |
G4FJ : Relais de VENTILATEUR DE REFROIDISSEMENT 1 |
|
RR HTD |
 |
40 A |
Relais de CHAUFFAGE ARRIÈRE |
|
SOUFFLANTE |
 |
40 A |
Relais de SOUFFLANTE |
|
COMMUTATEUR D’ALLUMAGE 1 |
|
40 A |
contacteur d'allumage ou bouton ENGINE START/STOP, Relais de bloc de jonction de compartiment moteur (PDM 3 (IG1), Relais PDM 2 (ACC)) |
|
IG 2 |
 |
40 A |
contacteur d'allumage ou bouton ENGINE START/STOP, Bloc de jonction de compartiment moteur (Relais de DÉMARRAGE, Relais PDM 4 (IG2)) |
|
PTC HEATER 1 |
 |
50 A |
Relais de CHAUFFAGE PTC 1 |
|
CHAUFFAGE PTC 2 |
 |
50 A |
Relais de CHAUFFAGE PTC 2 |
|
PRISE ÉLECTRIQUE 2 |
 |
20 A |
Prise électrique arrière |
|
BURGLAR ALARM HORN 3 |
 |
20 A |
Prise électrique avant D |
|
TCU 1 |
 |
15 A |
TCM (module de commande de la transmission) |
|
FEUX DE ROUTE |
 |
10 A |
Relais de feux de route |
|
POMPE À CARBURANT |
 |
20 A |
Relais de POMPE À CARBURANT |
|
VENTILATEUR DE REFROIDISSEMENT |
|
40 A |
Relais de VENTILATEUR DE REFROIDISSEMENT 2, Relais de VENTILATEUR DE REFROIDISSEMENT 1 |
|
BATT 1 |
 |
40 A |
Bloc de jonction ICU (RELAIS DE VERROUILLAGE DE CHARGE À LONG TERME, Fusible : MODULE 1, SIÈGE CHAUFFANT AR, SERRURE DE PORTE, IBU (unité de commande de carrosserie intégrée) 1, CONTACTEUR DE FREIN, AIRBAG 2) |
|
DCT 1 |
 |
40 A |
TCM (module de commande de la transmission) |
|
DCT 2 |
 |
40 A |
TCM (module de commande de la transmission) |
|
POMPE À DÉPRESSION |
POMPE À DÉPRESSION |
20 A |
POMPE À DÉPRESSION |
|
ABS 1 |
 |
40 A |
Module de commande ABS, module de commande ESC |
|
ABS 2 |
 |
30 A |
Module de commande ABS, module de commande ESC |
|
PRISE ÉLECTRIQUE 1 |
 |
40 A |
Relais de PRISE DE COURANT |
|
A/C |
 |
10 A |
Relais de climatisation |
|
AVERTISSEUR SONORE |
 |
15 A |
Relais de l'avertisseur sonore |
|
ECU 3 |
 |
15 A |
[(Moteur essence) 1.6L MPI] ECM (module de commande du moteur)/PCM (module de commande de groupe motopropulseur) [(Moteur essence) 1.6L T-GDI] ECM (module de commande du moteur) [(Moteur diesel) 2.0 MPI] PCM (module de commande de groupe motopropulseur) |
|
AVERTISSEUR SONORE D'ALARME ANTIVOL |
 |
10 A |
Relais d'avertisseur sonore d'alarme antivol |
|
BOBINE D'ALLUMAGE |
 |
20 A |
[(Moteur essence) 1.6L MPI] Bobine d'allumage #1/#2/#3/#4, Condensateur [(Moteur essence) 1.6L T-GDi] / [(Moteur essence) 2.0L MPI] Bobine d'allumage #1/#2/#3/#4, Condensateur |
|
ECU 4 |
 |
15 A |
[(Moteur essence) 1.6L MPI] ECM (module de commande du moteur)/PCM (module de commande de groupe motopropulseur) [(Moteur essence) 1.6L T-GDI] ECM (module de commande du moteur) [(Moteur diesel) 2.0 MPI] PCM (module de commande de groupe motopropulseur) |
|
CAPTEUR 1 |
 |
15 A |
Sonde d'oxygène (amont/aval) |
|
SNSR 3 |
 |
10 A |
Bloc de jonction du compartiment moteur (relais de POMPE À CARBURANT) |
|
INJECTEUR |
 |
15 A |
Injecteur n°1/n°2/n°3/n°4 |
|
TCU 2 |
 |
15 A |
[(Moteur essence) 1.6L MPI] / [(Moteur essence) 2.0 MPI] Commutateur de plage de transmission [(Moteur essence) 1.6 T-GDi] Contacteur de plage de transmission, TCM (module de commande de transmission) |
|
ECU 1 |
 |
20 A |
[(Moteur essence) 1.6L MPI] ECM (module de commande du moteur)/ PCM (module de commande de groupe motopropulseur) [(Moteur essence) 1.6L T-GDI] ECM (module de commande du moteur) [(Moteur diesel) 2.0 MPI] PCM (module de commande de groupe motopropulseur) |
|
ABS 3 |
 |
10 A |
Module de commande ABS/ESC, Connecteur de vérification à usage multiple, Connecteur de liaison de données |
|
ECU 2 |
 |
10 A |
[(Moteur essence) 1.6L MPI] ECM (module de commande du moteur)/PCM (module de commande de groupe motopropulseur) [(Moteur essence) 1.6L T-GDI] ECM (module de commande du moteur) |
|
CAPTEUR 4 |
 |
15 A |
[(Moteur essence) 1.6L MPI] Capteur de vitesse du véhicule [(Moteur essence) 1.6L T-GDI] Pompe à dépression électrique |
|
CAPTEUR 2 |
 |
10 A |
[(Moteur essence) 1.6L MPI] / [(Moteur essence) 2.0 MPI] Soupape de commande d'huile n°1/n°2 (admission/échappement), Électrovanne d'admission variable, Électrovanne de commande de purge, Relais de comp de climatisation, Bloc de jonction de compartiment moteur (RELAIS 2, RELAIS 9) [(Moteur essence) 1.6L T-GDi] Soupape de commande d'huile n°1 (admission), Soupape de commande d'huile n°2 (échappement), ECM (module de commande du moteur), Relais de comp de climatisation, Électrovanne de commande de purge, Bloc de jonction de compartiment moteur (RELAIS 2, RELAIS 9) |
|
ECU 5 |
 |
10 A |
[(Moteur essence) 1.6L MPI] ECM (module de commande du moteur)/PCM (module de commande de groupe motopropulseur) [(Moteur essence) 1.6L T-GDi (Moteur essence) 1.6L T-GDi] ECM (Module de commande du moteur) [(Moteur diesel) 2.0 MPI] PCM (module de commande de groupe motopropulseur) |
Relais
|
Nom du relais |
Symbole |
Type |
|---|---|---|
|
Relais de CHAUFFAGE PTC 2 |
|
MICRO |
|
Relais de VENTILATEUR DE REFROIDISSEMENT 2 |
 |
MICRO |
|
Relais PDM 3 (IG1) |
 |
MICRO |
|
Relais de DÉMARRAGE |
 |
MICRO |
|
Relais de feux de route |
|
MICRO |
|
Relais PDM 4 (IG2) |
 |
MICRO |
|
Relais de POMPE À CARBURANT |
POMPE À CARBURANT |
MICRO |
|
Relais PDM 2 (ACC) |
 |
MICRO |
|
Relais de VENTILATEUR DE REFROIDISSEMENT 1 |
 |
MINI |
|
Relais de SOUFFLANTE |
|
MINI |
|
Relais de CHAUFFAGE PTC 1 |
|
MICRO |
|
Relais de CHAUFFAGE ARRIÈRE |
|
MICRO |
|
Relais de PRISE DE COURANT |
|
MICRO |
