Opis skrzynki bezpieczników/przekaźników
Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta, zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.
Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

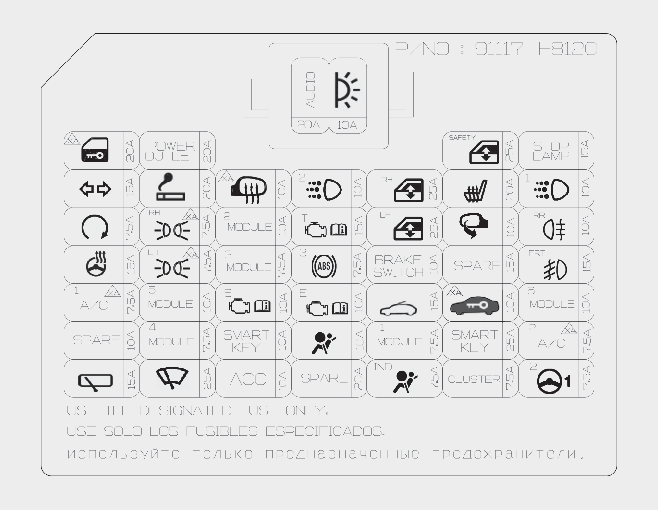

Panel bezpiecznikowy od strony kierowcy
|
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|
|
|
20 A |
Przekaźnik odblokowania klapy tylnej, przekaźnik rygla, przekaźnik blokowania/odblokowania drzwi |
|
|
20 A |
Gniazdko zasilania |
|
|
25 A |
Moduł elektrycznego sterowania szybą po stronie kierowcy z zabezpieczeniem |
|
|
15 A |
Moduł elektroniczny sygnału zatrzymania |
|
|
15 A |
Moduł sterowania nadwoziem (BCM), jednostka SLM |
|
|
20 A |
Zapalniczka |
|
|
10 A |
Sterowane elektrycznie lusterko zewnętrzne po stronie kierowcy, sterowane elektrycznie lusterko zewnętrzne po stronie pasażera, moduł sterujący klimatyzacji, ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) |
|
|
10 A |
Moduł sterowania nadwoziem (światła do jazdy dziennej, zasilanie 1/2) |
|
|
25 A |
Przełącznik główny elektrycznego podnoszenia szyby, przełącznik elektrycznego podnoszenia szyby po stronie pasażera (LHD) |
|
|
20 A |
Moduł regulacji podgrzewacza przedniego siedzenia |
|
|
10 A |
Przekaźnik DRL (świateł do jazdy dziennej) |
|
|
7,5 A |
Moduł sterowania silnikiem (ECM), blok zaciskowy w komorze silnika (przekaźnik rozruchu), blokada zapłonu i przełącznik sprzęgła, przełącznik zakresu skrzyni biegów, przekaźnik alarmu antywłamaniowego, moduł sterujący inteligentnego kluczyka |
|
|
7,5 A |
Reflektor prawy, prawa lampa oświetlenia tablicy rejestracyjnej, prawa tylna lampa zespolona (IN/OUT), ILL (+) |
|
|
10 A |
Moduł sterowania nadwoziem (BCM), przełącznik na desce rozdzielczej, przełącznik na konsoli przedniej, przedni czujnik radarowy, kamera przednia, moduł systemu ostrzegania o możliwości kolizji w martwym polu po lewej/prawej stronie |
|
|
15 A |
Blok zaciskowy w komorze silnika (przełącznik świateł cofania), przełącznik zakresu skrzyni biegów, przełącznik trybu sportowego, TCM (moduł sterowania skrzynią biegów), czujnik sprzęgła, czujnik prędkości, przełącznik światła stop, moduł sprzęgła elektronicznego |
|
|
25 A |
Przełącznik główny elektrycznego podnoszenia szyby, przełącznik elektrycznego podnoszenia szyby po stronie pasażera (RHD) |
|
|
10 A |
Wyłącznik sterujący zewnętrznym, elektrycznie sterowanym lusterkiem wstecznym |
|
|
10 A |
Przekaźnik tylnej lampy przeciwmgielnej |
|
|
15 A |
Sprężyna zegarowa |
|
|
7,5 A |
Reflektor lewy, lewa lampa oświetlenia tablicy rejestracyjnej, lewa tylna lampa zespolona (IN/OUT) |
|
|
7,5 A |
Moduł regulacji podgrzewacza przednich siedzeń, główny moduł systemu audio, audio/wideo i nawigacji, siłownik poziomowania reflektorów lewego/prawego, reflektor lewy/reflektor prawy, moduł sterujący klimatyzacji, lusterko elektrochromatyczne, przełącznik na tablicy rozdzielczej, przetwornik DC-DC, sprężyna zegarowa, wskaźnik położenia dźwigni automatycznej skrzyni biegów |
|
|
7,5 A |
Złącze Data Link, moduł sterujący ABS/ESC (układ stabilizacji toru jazdy) |
|
|
10 A |
Moduł sterujący kluczyka inteligentnego, przełącznik lampy stop |
|
|
15 A |
Zapasowe |
|
|
15 A |
Przekaźnik przedniej lampy przeciwmgielnej |
|
|
7,5 A |
Blok zaciskowy w komorze silnika (przekaźnik dmuchawy klimatyzacji), blok zaciskowy układu paliwowego (przekaźnik nagrzewnicy PTC), moduł sterujący klimatyzacji |
|
|
10 A |
Blok złączek komory silnika (przekaźnik reflektora LO, przekaźnik reflektora HI), moduł sterujący nagrzewnicy fotela przedniego, BCM (moduł sterowania nadwoziem) |
|
|
10 A |
Siłownik CVVD (zaworu układu o zmiennej geometrii) |
|
|
10 A |
ECM (Moduł sterowania silnikiem)/PCM (Moduł sterowania układem napędowym) |
|
|
15 A |
Silniczek okna dachowego |
|
|
10 A |
Moduł immobilizera |
|
|
10 A |
Blokada kluczyka, przełącznik środkowy deski rozdzielczej, złącze Data Link |
|
|
10 A |
Zapasowe |
|
|
7,5 A |
Jednostka SLM, moduł sterowania nadwoziem (BCM), moduł sterowania inteligentnym kluczykiem |
|
|
10 A |
Moduł sterowania inteligentnego kluczyka, moduł immobilizera, moduł sterujący BSA |
|
|
10 A |
Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS) |
|
|
7,5 A |
Moduł sterowania nadwoziem (BCM), jednostka SLM |
|
|
25 A |
Moduł sterowania inteligentnego kluczyka |
|
|
7,5 A |
Moduł sterujący klimatyzacją |
|
|
15 A |
Przełącznik awarii, silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej |
|
|
25 A |
Przełącznik wielofunkcyjny, silnik wycieraczki, blok złączek komory silnika (przekaźnik wycieraczki LO) |
|
|
10 A |
Przekaźnik gniazda zasilania, moduł sterowania nadwoziem (BCM), jednostka SLM, główny moduł systemu audio, audio/wideo i nawigacji, przetwornik DC-DC, złącze ładowania USB, przełącznik sterowanych elektrycznie lusterek zewnętrznych, moduł sterowania inteligentnego kluczyka |
|
|
20 A |
Zapasowe |
|
|
7,5 A |
Zestaw wskaźników |
|
|
7,5 A |
Zestaw wskaźników |
|
|
7,5 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
|
20 A |
Przetwornik DC-DC, panel audio, audio / wideo i nawigacji |
|
|
10 A |
Przekaźnik oświetlenia wnętrza, moduł sterujący klimatyzacją, czujnik świateł automatycznych i oświetlenia, moduł sterowania nadwoziem (BCM), zestaw wskaźników, czujnik deszczu, moduł SLM, lampa oświetlenia schowka przedniego, lampka w przestrzeni bagażowej, lampka oświetlenia kabiny, lampka konsoli podsufitowej, prawa i lewa lampka lusterka kosmetycznego |

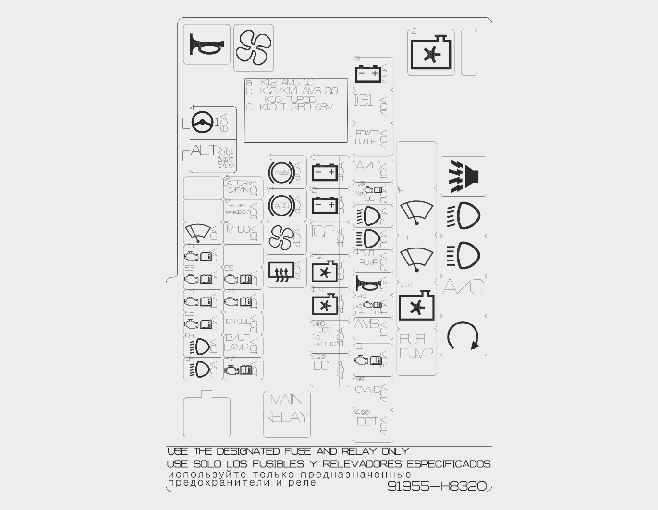

Skrzynka bezpieczników w komorze silnika
|
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|
|
|
80 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
|
150 A/180 A |
Bezpiecznik — ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Przekaźnik wycieraczek LO, silnik wycieraczki przedniej, przełącznik wielofunkcyjny |
|
|
15 A |
Sterownik wtrysku (ECM) |
|
|
15 A |
Zawór elektromagnetyczny odpowietrzania zbiornika paliwa, zawór sterujący oleju nr 1/nr 2, czujnik tlenu (góra/dół) |
|
|
10 A |
Przekaźnik klimatyzacji, podblok zaciskowy (przekaźnik wentylatora nr 2 w układzie chłodzenia), zawór elektromagnetyczny sterowania układem RCV, zawór pompy oleju o zmiennym wydatku |
|
|
15 A |
Przekaźnik pompy paliwowej |
|
|
10 A |
Reflektor prawy |
|
|
10 A |
Reflektor lewy |
|
|
10 A |
[Pojazdy Mild HEV] Wentylator chłodzący BSA |
|
|
10 A |
[Pojazdy Mild HEV] Moduł sterujący BSA |
|
|
10 A |
[Pojazdy Mild HEV] Prądnico-rozrusznik hybrydowy |
|
|
15 A |
Sterownik wtrysku (ECM) |
|
|
15 A |
Sterownik wtrysku (ECM) |
|
|
20 A |
Cewka zapłonowa nr 1, nr 2, nr 3 |
|
|
10 A |
Przełącznik lampy cofania |
|
|
15 A |
Sterownik wtrysku (ECM) |
|
|
40 A |
Moduł sterujący ABS/ESC (układ stabilizacji toru jazdy) |
|
|
40 A |
Moduł sterujący ABS/ESC (układ stabilizacji toru jazdy) |
|
|
40 A |
Przekaźnik dmuchawy klimatyzacji |
|
|
40 A |
Blok złączek deski rozdzielczej (Przekaźnik tylnej szyby ogrzewanej) |
|
|
40 A |
Blok zaciskowy deski rozdzielczej (bezpiecznik — STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 A |
Blok zaciskowy deski rozdzielczej (bezpiecznik — SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, przekaźnik elektrycznego sterowania szyb) |
|
|
40 A |
Przełącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG 2), przekaźnik rozruchu |
|
|
60 A |
Podblok zaciskowy (przekaźnik wentylatora nr 2 w układzie chłodzenia) |
|
|
40 A |
Moduł sterowania przekładnią (TCM) |
|
|
40 A |
[Pojazdy z systemem CBW (Clutch By Wire)] Moduł sprzęgła elektronicznego |
|
|
40 A |
Moduł sterowania przekładnią (TCM) |
|
|
40 A |
Blok złączek deski rozdzielczej (bezpiecznik — DOOR LOCK, TURN LAMP, przekaźnik lamp tylnych)[Pojazdy Mild HEV] Przekaźnik główny, przekaźnik klaksonu |
|
|
40 A |
Przełącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC) |
|
|
40 A |
Blok złączek deski rozdzielczej (przekaźnik gniazdka zasilania) |
|
|
10 A |
Przekaźnik klimatyzacji |
|
|
20 A |
Moduł sterowania przekładnią (TCM) |
|
|
20 A |
Przekaźnik reflektorów LO |
|
|
20 A |
Przekaźnik reflektorów HI |
|
|
20 A |
Przekaźnik pompy paliwowej |
|
|
15 A |
Przekaźnik sygnału dźwiękowego alarmu antywłamaniowego, przekaźnik klaksonu |
|
|
15 A |
[Pojazdy z systemem CBW (Clutch By Wire)] Moduł sprzęgła elektronicznego |
|
|
10 A |
[Z systemem ISG] Czujnik akumulatora |
|
|
30 A |
ENG E9, ENG E8, przekaźnik główny |
|
|
40 A |
Siłownik CVVD (zaworu układu o zmiennej geometrii) |
|
|
40 A |
[Dwusprzęgłowa skrzynia biegów] Siłownik Smart Gear |
|
Prędkości |
Nazwa przekaźnika |
Typ |
|---|---|---|
|
|
Przekaźnik klaksonu alarmu antywłamaniowego |
MIKRO |
|
|
Przekaźnik wycieraczek HI |
MIKRO |
|
|
Przekaźnik reflektorów LO |
MIKRO |
|
|
Przekaźnik wycieraczek LO |
MIKRO |
|
|
Przekaźnik reflektorów HI |
MIKRO |
|
|
Przekaźnik klimatyzacji |
MIKRO |
|
|
Przekaźnik pompy paliwowej |
MIKRO |
|
|
Przekaźnik zapłonowy |
MIKRO |
|
|
Przekaźnik wentylatora nr 2 w układzie chłodzenia |
MIKRO |
|
|
Przekaźnik główny |
MINI |
|
|
Przekaźnik klaksonu |
MIKRO |
|
|
Przekaźnik dmuchawy klimatyzacji |
MIKRO |
|
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|
|
|
80 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
|
125A/150A |
Bezpiecznik — ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Przekaźnik wycieraczek LO, silnik wycieraczki przedniej, przełącznik wielofunkcyjny |
|
|
15 A |
Sterownik wtrysku (ECM) |
|
|
15 A |
Zawór elektromagnetyczny odpowietrzania zbiornika paliwa, zawór sterujący oleju nr 1/nr 2, czujnik tlenu (góra/dół) |
|
|
10 A |
Przekaźnik wentylatora nr 1 w układzie chłodzenia, przekaźnik klimatyzacji, czujnik prawego przedniego koła, podblok złączek (przekaźnik wentylatora nr 2 w układzie chłodzenia) |
|
|
15 A |
Przekaźnik pompy paliwowej, wtryskiwacz nr 1, nr 2, nr 3, nr 4 |
|
|
10 A |
Reflektor prawy |
|
|
10 A |
Reflektor lewy |
|
|
15 A |
Sterownik wtrysku (ECM) |
|
|
15 A |
Sterownik wtrysku (ECM) |
|
|
20 A |
Cewka zapłonowa nr 1, nr 2, nr 3, nr 4 |
|
|
10 A |
[Ręczna skrzynia biegów] przełącznik świateł cofania |
|
|
15 A |
Sterownik wtrysku (ECM) |
|
|
40 A |
Moduł sterujący systemu ABS (zapobiegającego blokowaniu kół)/ESC (elektronicznego układu stabilizacji toru jazdy) |
|
|
40 A |
Moduł sterujący systemu ABS (zapobiegającego blokowaniu kół)/ESC (elektronicznego układu stabilizacji toru jazdy) |
|
|
40 A |
Przekaźnik dmuchawy klimatyzacji |
|
|
40 A |
Blok złączek deski rozdzielczej (Przekaźnik tylnej szyby ogrzewanej) |
|
|
40 A |
Blok zaciskowy deski rozdzielczej (bezpiecznik — STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 A |
Blok zaciskowy deski rozdzielczej (bezpiecznik — SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, przekaźnik elektrycznego sterowania szyb) |
|
|
40 A |
Przełącznik zapłonu, skrzynka przekaźników PDM (moduły przenoszenia mocy) (przekaźnik IG2), przekaźnik rozruchu |
|
|
40 A |
Przekaźnik wentylatora nr 1 w układzie chłodzenia, podblok zaciskowy (przekaźnik wentylatora nr 2 w układzie chłodzenia) |
|
|
40 A |
Blok zaciskowy deski rozdzielczej (bezpiecznik — DOOR LOCK, TURN LAMP, przekaźnik lampy tylnej) |
|
|
40 A |
Przełącznik zapłonu, skrzynka przekaźników PDM (moduły przenoszenia mocy) (przekaźnik IG1, przekaźnik ACC) |
|
|
40 A |
Blok złączek deski rozdzielczej (przekaźnik gniazdka zasilania) |
|
|
10 A |
Przekaźnik klimatyzacji |
|
|
20 A |
Przekaźnik reflektorów LO |
|
|
20 A |
Przekaźnik reflektorów HI |
|
|
20 A |
Przekaźnik pompy paliwowej |
|
|
15 A |
Przekaźnik sygnału dźwiękowego alarmu antywłamaniowego, przekaźnik klaksonu |
|
|
10 A |
Czujnik akumulatora |
|
|
30 A |
ENG E9, ENG E8, przekaźnik główny |
|
Prędkości |
Nazwa przekaźnika |
Typ |
|---|---|---|
|
|
Przekaźnik klaksonu alarmu antywłamaniowego |
MIKRO |
|
|
Przekaźnik wycieraczek HI |
MIKRO |
|
|
Przekaźnik reflektorów LO |
MIKRO |
|
|
Przekaźnik wycieraczek LO |
MIKRO |
|
|
Przekaźnik reflektorów HI |
MIKRO |
|
|
Przekaźnik wentylatora nr 1 w układzie chłodzenia |
MIKRO |
|
|
Przekaźnik klimatyzacji |
MIKRO |
|
|
Przekaźnik pompy paliwowej |
MIKRO |
|
|
Przekaźnik zapłonowy |
MIKRO |
|
|
Przekaźnik wentylatora nr 2 w układzie chłodzenia |
MIKRO |
|
|
Przekaźnik główny |
MINI |
|
|
Przekaźnik klaksonu |
MIKRO |
|
|
Przekaźnik dmuchawy klimatyzacji |
MIKRO |
|
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|
|
|
80 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
|
150 A |
Bezpiecznik — ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Przekaźnik wycieraczek LO, silnik wycieraczki przedniej, przełącznik wielofunkcyjny |
|
|
15 A |
Zawór elektromagnetyczny odpowietrzania zbiornika paliwa, zawór sterujący oleju nr 1/nr 2, zawór odcinający przepływ płynu chłodzącego silnik, przekaźnik klimatyzacji, zawór elektromagnetyczny układu dolotowego o zmiennej geometrii, ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) |
|
|
10 A |
Przekaźnik wentylatora nr 1 w układzie chłodzenia, czujnik tlenu (góra/dół), zawór odcinający przepływ płynu chłodzącego silnik, prawy czujnik koła przedniego, podblok zaciskowy (przekaźnik wentylatora nr 2 w układzie chłodzenia), zawór elektromagnetyczny układu dolotowego o zmiennej geometrii |
|
|
15 A |
Przekaźnik pompy paliwowej, wtryskiwacz nr 1, nr 2, nr 3, nr 4, ECM (moduł sterowania silnikiem), PCM (moduł sterowania układem napędowym), zawór sterujący oleju nr 1/nr 2, zawór elektromagnetyczny odpowietrzania zbiornika paliwa |
|
|
10 A |
Reflektor prawy |
|
|
10 A |
Reflektor lewy |
|
|
20 A |
Cewka zapłonowa nr 1, nr 2, nr 3, nr 4, kondensator |
|
|
10 A |
[Ręczna skrzynia biegów] przełącznik świateł cofania |
|
|
40 A |
Moduł sterujący systemu ABS (zapobiegającego blokowaniu kół)/ESC (elektronicznego układu stabilizacji toru jazdy) |
|
|
40 A |
Moduł sterujący systemu ABS (zapobiegającego blokowaniu kół)/ESC (elektronicznego układu stabilizacji toru jazdy) |
|
|
40 A |
Przekaźnik dmuchawy klimatyzacji |
|
|
40 A |
Blok złączek deski rozdzielczej (Przekaźnik tylnej szyby ogrzewanej) |
|
|
40 A |
Blok zaciskowy deski rozdzielczej (bezpiecznik — STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 A |
Blok zaciskowy deski rozdzielczej (bezpiecznik — SAFETY WDW, P/WDW RH, S/HEATER, P/WDW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, przekaźnik elektrycznego sterowania szyb) |
|
|
40 A |
Przełącznik zapłonu, skrzynka przekaźników PDM (moduły dystrybucji mocy) (przekaźnik IG 2), przekaźnik rozruchu |
|
|
40 A |
Przekaźnik wentylatora nr 1 w układzie chłodzenia, podblok zaciskowy (przekaźnik wentylatora nr 2 w układzie chłodzenia) |
|
|
40 A |
Blok zaciskowy deski rozdzielczej (bezpiecznik — DOOR LOCK, TURN LAMP, przekaźnik lampy tylnej) |
|
|
40 A |
Przełącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG 1, przekaźnik ACC) |
|
|
40 A |
Blok złączek deski rozdzielczej (przekaźnik gniazdka zasilania) |
|
|
10 A |
Przekaźnik klimatyzacji |
|
|
20 A |
PCM (moduł sterowania układem napędowym) |
|
|
20 A |
Przekaźnik reflektorów LO |
|
|
20 A |
Przekaźnik reflektorów HI |
|
|
20 A |
Przekaźnik pompy paliwowej |
|
|
15 A |
Przekaźnik sygnału dźwiękowego alarmu antywłamaniowego, przekaźnik klaksonu |
|
|
15 A |
ECM (Moduł sterowania silnikiem)/PCM (Moduł sterowania układem napędowym) |
|
|
10 A |
Czujnik akumulatora |
|
|
30 A |
Przekaźnik główny |
|
Prędkości |
Nazwa przekaźnika |
Typ |
|---|---|---|
|
|
Przekaźnik klaksonu alarmu antywłamaniowego |
MIKRO |
|
|
Przekaźnik wycieraczek HI |
MIKRO |
|
|
Przekaźnik reflektorów LO |
MIKRO |
|
|
Przekaźnik wycieraczek LO |
MIKRO |
|
|
Przekaźnik reflektorów HI |
MIKRO |
|
|
Przekaźnik wentylatora nr 1 w układzie chłodzenia |
MIKRO |
|
|
Przekaźnik klimatyzacji |
MIKRO |
|
|
Przekaźnik pompy paliwowej |
MIKRO |
|
|
Przekaźnik zapłonowy |
MIKRO |
|
|
Przekaźnik wentylatora nr 2 w układzie chłodzenia |
MIKRO |
|
|
Przekaźnik główny |
MINI |
|
|
Przekaźnik klaksonu |
MIKRO |
|
|
Przekaźnik dmuchawy klimatyzacji |
MIKRO |

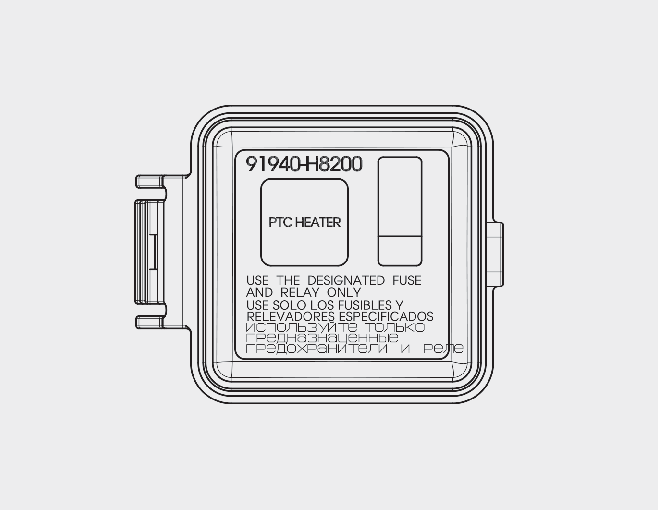

Skrzynka bezpieczników w komorze silnika (tylko modele Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48 V HEV z nagrzewnicą PTC)
