Regulacja wiązki reflektorów i przednich świateł przeciwmgielnych (Europa)
Regulacja reflektorów
-
Napompować opony do osiągnięcia wskazanego ciśnienia i wyjąć z pojazdu wszelki zbędny ładunek – powinien w nim pozostać wyłącznie kierowca, zapasowe koło i narzędzia.
-
Pojazd należy umieścić na płaskim podłożu.
-
Narysować na ekranie pionowe linie (przechodzące przez środki świateł głównych) i linię poziomą (przechodzącą przez środki świateł głównych).
-
Kiedy reflektory przednie i akumulator są w normalnym stanie, ustawić lampy tak, by pozycja największego świecenia znajdowała się na linii poziomej i liniach pionowych.
-

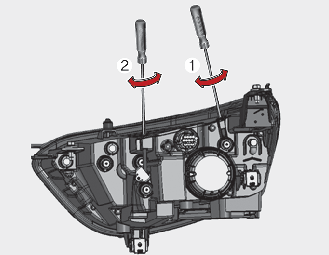

Aby skierować światła mijania w lewo lub w prawo, przekręcić śrubokręt (1) prawoskrętnie lub lewoskrętnie. Aby skierować światła mijania w górę lub w dół, przekręcić śrubokręt (2) prawoskrętnie lub lewoskrętnie.
Regulacja ustawienia przednich świateł przeciwmgłowych
Regulację ustawienia przednich świateł przeciwmgłowych przeprowadza się w taki sam sposób jak regulację ustawienia reflektorów przednich.
Regulacji ustawienia przednich świateł przeciwmgielnych dokonuje się w normalnych warunkach działania lamp i akumulatora.
Aby ustawić przednie światła przeciwmgielne, przekręcić wkrętak zgodnie lub przeciwnie do kierunku ruchu wskazówek zegara.

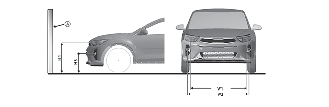

Punkt padania wiązki
* A : Ekran
Reflektor
|
stan pojazdu |
Reflektory (MFR) |
Reflektor (z funkcją Bi) |
||
|---|---|---|---|---|
|
Wysokość od podłoża |
Odległość między reflektorami |
Wysokość od podłoża |
Odległość między reflektorami |
|
|
Światła mijania/drogowe |
Światła mijania/drogowe |
Światła mijania/drogowe |
Światła mijania/drogowe |
|
|
H1 |
W1 |
H1' |
W1' |
|
|
Bez kierowcy /[mm] |
757 (29,8) |
1259 (49,6) |
760 (29,9) |
1250 (49,2) |
|
Z kierowcą /[mm] |
747 (29,4) |
1259 (49,6) |
750 (29,5) |
1250 (49,2) |
|
stan pojazdu |
Reflektor (LED) |
|||
|---|---|---|---|---|
|
Wysokość od podłoża |
Odległość między reflektorami |
|||
|
Światła mijania |
Światła drogowe |
Światła mijania |
Światła drogowe |
|
|
H1” |
H2” |
W1” |
W2” |
|
|
Bez kierowcy /[mm] |
756 (29,8) |
740 (29,1) |
1 378 (54,3) |
1 112 (43,8) |
|
Z kierowcą /[mm] |
751 (29,6) |
735 |
1 378 (54,3) |
1 112 (43,8) |
Przednie światła przeciwmgłowe
|
Stan pojazdu |
Przednie światło przeciwmgłowe (żarówka) |
|
|---|---|---|
|
Wysokość od podłoża |
Odległość między reflektorami |
|
|
H3 |
W3 |
|
|
Bez kierowcy /[mm] |
493 (19,4) |
1431 (56,3) |
|
Z kierowcą /[mm] |
483 (19,0) |
1431 (56,3) |
-

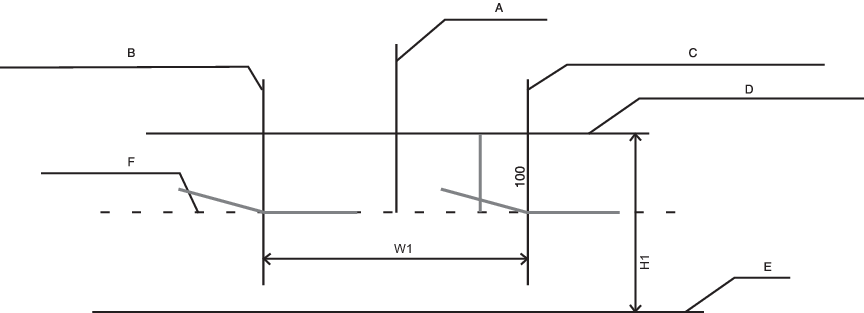

Włączyć światła mijania w pojeździe bez kierowcy.
-
Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.
-
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
-
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.
A: Oś pojazdu
B: Linia pionowa środka żarówki lewego reflektora
C: Linia pionowa środka żarówki prawego reflektora
D: Linia pozioma środka żarówki reflektora
E: Podłoże
F: Linia odcięcia
-
Włączyć światła mijania w pojeździe bez kierowcy.
-
Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.
-
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
-
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.
A: Oś pojazdu
B: Linia pionowa środka żarówki lewego reflektora
C: Linia pionowa środka żarówki prawego reflektora
D: Linia pozioma środka żarówki reflektora
E: Podłoże
F: Linia odcięcia
-
Włączyć przednie światła przeciwmgłowe bez kierowcy.
-
Linia odcięcia powinna znajdować się w dozwolonym obszarze (powierzchnia zacieniowana).
A: Oś pojazdu
B: Linia pionowa środka żarówki lewej lampy przeciwmgielnej
C: Linia pionowa środka żarówki prawej lampy przeciwmgielnej
D: Linia pozioma środka żarówki lampy przeciwmgielnej
E: Podłoże
F: Linia odcięcia
G: Górna granica
