O sistema ISOFIX fixa o sistema de retenção para crianças durante a condução e em caso de acidente. Este sistema foi concebido para facilitar a instalação do sistema de retenção para crianças e reduzir a possibilidade de instalação incorreta do sistema de retenção para crianças. O sistema ISOFIX utiliza pontos de fixação no veículo e fixações no sistema de retenção para crianças. O sistema ISOFIX elimina a necessidade de utilizar cintos de segurança para fixar o sistema de retenção para crianças aos bancos traseiros.

Os pontos de fixação ISOFIX consistem em barras metálicas integradas no veículo. Existem dois pontos inferiores de fixação para cada posição de banco ISOFIX que permitem instalar um sistema de retenção para crianças com peças de união inferior.

Para utilizar o sistema ISOFIX no seu veículo, tem de ter um sistema de retenção para crianças com fixações ISOFIX.

O fabricante do sistema de retenção para crianças irá fornecer-lhe as instruções sobre como usar o sistema com os pontos de encaixe para os pontos de fixação ISOFIX.

As fixações ISOFIX destinam-se às posições esquerda e direita no banco traseiro. As suas localizações são mostradas na ilustração.

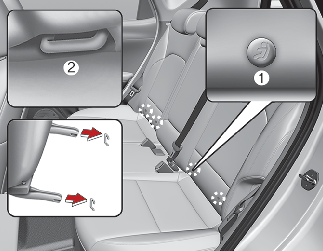

Os pontos de fixação ISOFIX (i-Size) localizam-se entre o encosto do banco e a almofada do banco dos lugares laterais esquerdo e direito do banco traseiro, indicados pelos símbolos.

1. Indicador de posição da fixação ISOFIX (i-Size) (Tipo A-, Tipo B-)

2. Fixação ISOFIX (i-Size)

Para instalar um Sistema de retenção para crianças compatível com ISOFIX (i-Size) em qualquer uma das posições das partes laterais do banco traseiro:

1. Afaste o retentor do cinto de segurança dos pontos de fixação ISOFIX (i-Size).

2. Afaste dos pontos de fixação quaisquer objetos que possam impedir uma conexão segura entre o sistema de retenção para crianças e os pontos de fixação ISOFIX (i-Size).

3. Coloque o Sistema de retenção para crianças no banco do veículo e, em seguida, fixe o sistema aos pontos de fixação ISOFIX (i-Size), seguindo as instruções fornecidas pelo fabricante do Sistema de retenção para crianças.

4. Siga as instruções do fabricante do Sistema de retenção para crianças para uma instalação e conexão adequadas das fixações ISOFIX (i-Size) no sistema de retenção para crianças.

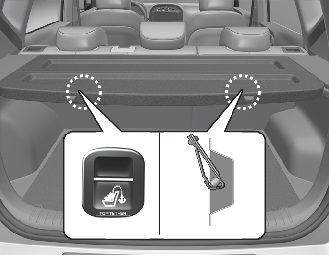

A amarração por correia das cadeiras de criança está localizada na parte de trás dos encostos traseiros dos bancos.

Instalação da amarração com correias:

1. Passe a correia de tirante superior do sistema de retenção para crianças por cima do encosto do banco. Ao colocar a fita da correia de topo, siga as instruções do fabricante do sistema de retenção para crianças.



2. Ligue a fita da correia de topo ao ponto de encaixe da correia de topo e, em seguida, aperte a fita da correia de topo, seguindo as instruções do fabricante do seu sistema de retenção para crianças, para encaixar firmemente o sistema de retenção no banco.

Quando não estiver a usar o sistema ISOFIX, todos os sistemas de retenção para crianças têm de ser fixados a um banco traseiro com a parte do colo de um cinto de colo/ombro.

Para instalar um sistema de retenção para crianças no banco traseiro, proceder da seguinte forma:

1. Coloque o sistema de retenção para crianças num banco traseiro e passe o cinto de colo/ombro à volta ou através do sistema de retenção para crianças, de acordo com as instruções do respetivo fabricante.

   Certifique-se de que a correia do cinto de segurança não fica torcida.

2. Introduza o linguete de encaixe do cinto de colo e ombro no retentor do cinto de segurança. Deverá ouvir um nítido “clique”. Posicione o botão de libertação de forma a ser facilmente acessível em caso de emergência.

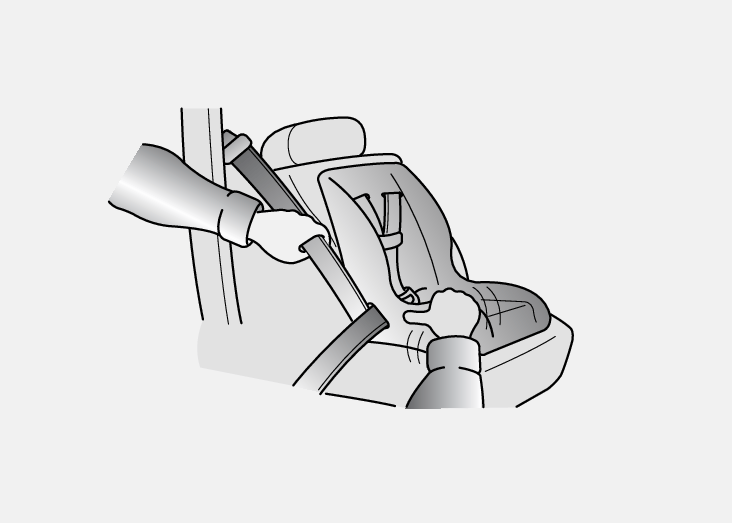

3. Retire toda a folga que conseguir do cinto, empurrando o sistema de retenção para crianças para baixo enquanto puxa o cinto de ombro novamente para o retrator.

4. Empurre e puxe o Sistema de retenção para crianças para confirmar que o cinto está corretamente colocado.



Se o fabricante do Sistema de retenção para crianças recomendar a utilização de uma correia de topo com o cinto de colo/ombro.

Para retirar o sistema de retenção para crianças, prima o botão de soltar no retentor e puxe o cinto de colo/ombro para fora do sistema de retenção para crianças, permitindo que o cinto retraia completamente.

Nota1): deve ser ajustado o encosto e (ou) a bomba do assento (se instalado) adequadamente.

Nota2): a posição de banco (número 5) não é adequada para o encaixe de sistemas para cadeiras de criança com perna de suporte.

Nota3): para instalação do CRS virado para a retaguarda do ISOFIX para crianças

• • Assento do condutor: a bomba do assento deve ser ajustado para a altura adequada.

• • Banco do passageiro dianteiro: o deslizamento do banco deve ser ajustado para a posição adequada.

* Nunca coloque uma cadeira de criança virada para trás no banco dianteiro de passageiro, a não ser que o airbag dianteiro do passageiro esteja desativado.

* Recomenda-se a remoção do encosto de cabeça quando o CRS estiver instável devido ao mesmo

Nota1): deve ser ajustado o encosto e (ou) a bomba do assento (se instalado) adequadamente.

Nota2): a posição de banco (número 5) não é adequada para o encaixe de sistemas para cadeiras de criança com perna de suporte.

Nota3): para instalação do CRS virado para a retaguarda do ISOFIX para crianças

• • Assento do condutor: a bomba do assento deve ser ajustado para a altura adequada.

• • Banco do passageiro dianteiro: o deslizamento do banco deve ser ajustado para a posição adequada.

* Nunca coloque uma cadeira de criança virada para trás no banco dianteiro de passageiro, a não ser que o airbag dianteiro do passageiro esteja desativado.

* Recomenda-se a remoção do encosto de cabeça quando o CRS estiver instável devido ao mesmo
