Direcionamento dos faróis

Faróis dianteiros (Tipo A, B)

Faróis dianteiros (Tipo C)

Direcionamento das luzes de nevoeiro dianteiras

Tipo de lâmpada

Tipo LED

1. Focalização horizontal

2. Focalização vertical

3. Focalização horizontal alta

4. Focalização vertical baixa e alta

5. Focalização vertical (Frente)

6. Focalização vertical (Baixa)

1. Encha os pneus com a pressão indicada e retire eventuais cargas do veículo exceto o condutor, o pneu sobresselente e as ferramentas.

2. O veículo deverá estar estacionado numa superfície plana.

3. Trace linhas verticais (que passem pelos respetivos centros dos faróis) e uma linha horizontal (que passe pelo centro dos faróis) na tela.

4. Com os faróis e a bateria em condições normais, direcione os faróis de modo a que a parte mais brilhante assente nas linhas horizontal e verticais.

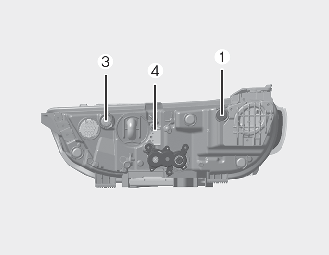

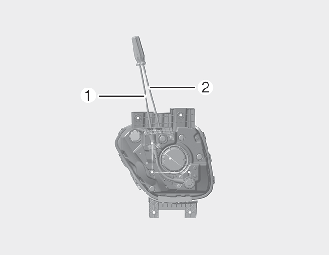

5. Para direcionar os mínimos e máximos para a esquerda ou para a direita, rode a chave (1) para a direita ou para a esquerda. Para direcionar os mínimos e máximos para cima ou para baixo, rode a chave (2) para a direita ou para a esquerda.

Direcionamento das luzes de nevoeiro dianteiras

Tipo de lâmpada

Tipo LED

As luzes de nevoeiro podem ser direcionadas da mesma maneira que os faróis.

Com as luzes de nevoeiro dianteiras e a bateria em condições normais, direcione estas luzes.

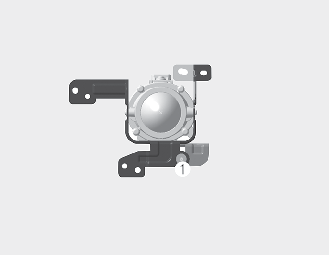

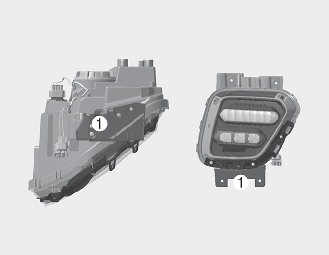

Para direcionar as luzes de nevoeiro dianteiras para cima ou para baixo, rode a chave para a direita ou para a esquerda.

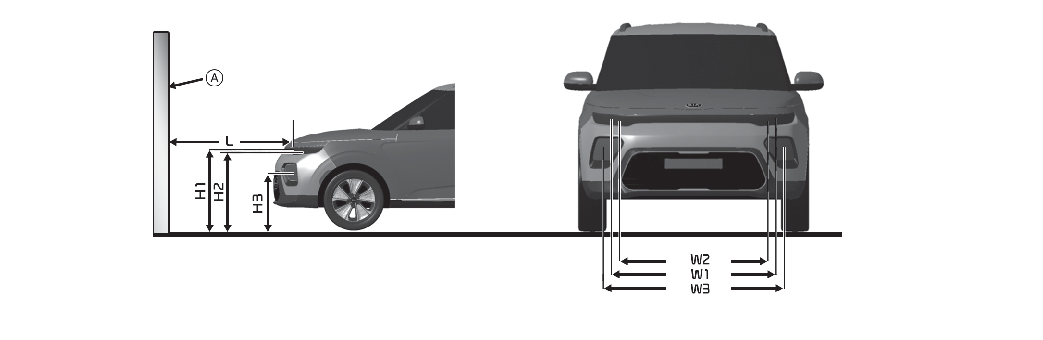

Ponto focal (Farol tipo A)

* A: Ecrã

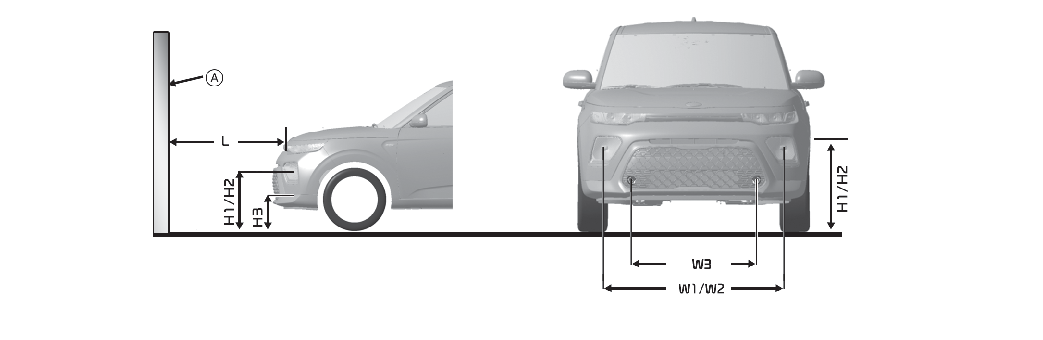

Ponto focal (Farol tipo B)

* A: Ecrã

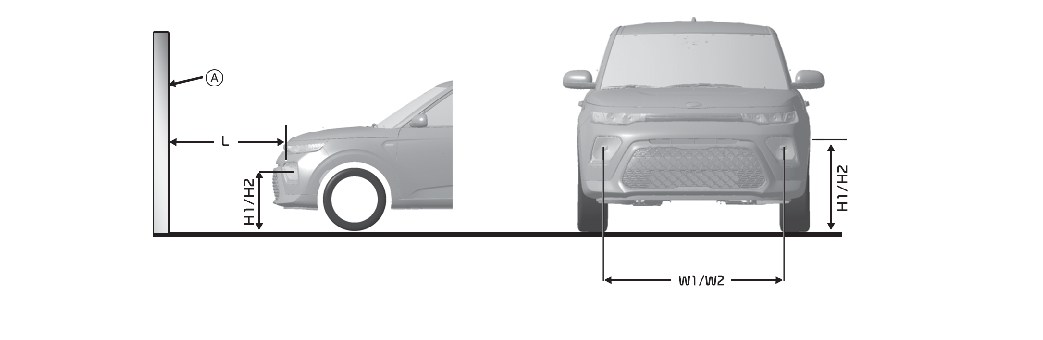

Ponto focal (Farol tipo C)

* A: Ecrã
