Ecrã de fixação de carga (se instalado)

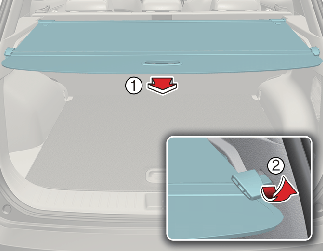

Instalação do painel de segurança da carga

  1. Manípulo do painel de segurança da carga

  2. Guia do painel de segurança da carga

Funcionamento

  1. Puxe o painel de segurança da carga no sentido da traseira do veículo utilizando o manípulo (1).

  2. Insira o pino guia no guia (2).

AVISO

  • Não coloque objetos na cortina de segurança da carga. Tais objetos podem ser projetados de um lado para o outro dentro do veículo e podem possivelmente ferir os ocupantes do veículo num acidente ou quando travar.

  • Nunca permita que alguém ocupe lugar no compartimento de bagagem. É concebido para levar apenas bagagem.

  • Mantenha o equilíbrio do veículo e distribua o peso o mais para a frente possível.

NOTA

  • Uma vez que a cortina de segurança da carga pode ser danificada ou deformada, não coloque bagagem em cima desta quando estiver a ser utilizada.

  • Puxe a cortina de segurança da carga para fora utilizando o manípulo ao centro para evitar que o pino guia saia do guia.

  • O painel de segurança da carga poderá não deslizar automaticamente para trás se não tiver sido totalmente puxada para fora. Puxe-a totalmente para fora e, de seguida, largue.

Remover o painel de segurança da carga

Funcionamento

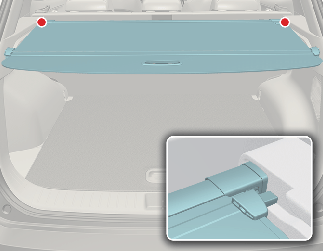

  1. Empurre o pino guia na direção apresentada.

  2. Puxe o painel de segurança da carga para fora,.

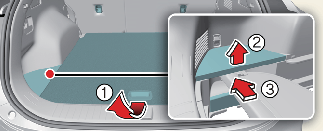

  3. Abra a divisória da bagageira (1) e a grade lateral da bagageira (2), e mantenha o painel de segurança da carga no tabuleiro (3) (se estiverem instalados na bagageira o motor a gasolina e pneu sobresselente ou o motor a gasolina e o TMK).
