Descrição no painel de fusíveis/relés

A designação e a capacidade dos fusíveis/relés são indicadas na etiqueta colocada na parte interior das tampas dos respetivos painéis.

NOTA

Algumas das descrições de painéis de fusíveis do presente manual poderão não ser aplicáveis ao seu veículo. A informação aqui publicada estava correta à data da impressão. Quando verificar o painel de fusíveis no seu veículo, consulte sempre a respetiva etiqueta explicativa.

Painel de fusíveis do lado do condutor

Bloco de derivação ICU

Nome do fusível	Classificação dos fusíveis	Circuito protegido
BLOQUEIO DA PORTA	20 A	Relé da função centralizada de trancar/destrancar as portas
VID. ELÉT. DIR	25 A	Interruptor do vidro elétrico do condutor, interruptor do vidro elétrico do passageiro
VID. ELÉT. ESQ	25 A	Interruptor principal dos vidros elétricos
AQUEC. BANCO (TRÁS)	20 A	Módulo de controlo do aquecimento dos bancos traseiros
AQUECIMENTO DO BANCO (COND. /PASS.)	20 A	Módulo de controlo da ventilação de ar do banco dianteiro, Módulo de controlo do aquecimento do banco dianteiro
BANCO ELET. (PASS.)	30 A	Interruptor do banco elétrico do passageiro, Unidade de relés do banco do passageiro
TETO DE ABRIR2	20 A	Controlador do teto de abrir (motor da cortina)
AIRBAG2	10 A	Módulo de controlo do SRS (sistema de retenção suplementar)
TETO DE ABRIR1	20 A	Controlador do teto de abrir (motor do vidro)
BANCO ELET. COND.	30 A	Interruptor do banco elétrico do condutor Módulo de controlo do IMS (Sistema de memória integrada) do condutor
MÓDULO9	10 A	Sensor do cilindro do módulo da embraiagem, Módulo de controlo do IMS (Sistema de memória integrada) do condutor, Manípulo exterior da smart key do condutor/passageiro Sensor de chuva, Interruptor de perigo, Conector da ligação para dados, Unidade de porta da bagageira elétrica, Unidade de direção telescópica
AMP (Amplificador)	25 A	AMP (Amplificador)
IBU (Unidade de controlo integrado da carroçaria) 2	10 A	IBU (Unidade de controlo integrado da carroçaria), interruptor da ignição, Alavanca da caixa de velocidades automática
VID. ELÉT. DE SEGURANÇA DIR	25 A	Módulo do vidro elétrico de segurança do passageiro
VID. ELÉT. DE SEGURANÇA ESQ	25 A	Módulo do vidro elétrico de segurança do condutor
MEMÓRIA	10 A	Relé de regulação do espelho exterior/Espelho exterior elétrico do condutor/passageiro Painel de instrumentos Controlador do ar condicionado (LCD), Módulo de controlo do ar condicionado, Unidade de luz ambiente, Luz ambiente da consola, Luz ambiente (Passageiro), Interruptor do almofadado, Unidade de assistência ao estacionamento integrada
E-SHIFTER2	10 A	SCU (Unidade de controlo do sistema) Interruptor do seletor de mudanças eletrónico da caixa de velocidades automática
PORTA DA BAGAGEIRA	10 A	Relé da porta da bagageira
E-CALL	10 A	Módulo de chamada de emergência (E-Call)
MÓDULO7	7,5 A	IBU (Unidade de controlo integrado da carroçaria)
INTERRUPTOR DO TRAVÃO	10 A	Interruptor da luz de travagem, IBU (Unidade de controlo integrado da carroçaria)
MULTIMÉDIA	20 A	Áudio (Display), áudio/vídeo e unidade principal de navegação
LIMPA-VIDROS	15 A	Interruptor multifunções
MÓDULO8	7,5 A	Módulo de controlo dianteiro da ventilação do ar, módulo de controlo do aquecimento do banco dianteiro/traseiro, Bloco de derivação do compartimento do motor (Relé dos vidros aquecidos W/S do lado esquerdo)
AIRBAG1	15 A	Módulo de controlo do SRS (sistema de retenção suplementar)
Ar condicionado ON (Ligado)	7,5 A	Bloco de derivação do compartimento do motor (Relé n.º 1 de aquecimento do PTC), Controlador do ar condicionado (LCD), Módulo de controlo do ar condicionado
MÓDULO2	15 A	Conector do carregador USB dianteiro, Porta USB do banco do condutor/passageiro
MÓDULO6	10 A	Interruptor da consola, Interruptor de modo de condução, Conector de ligação de dados, Indicador do seletor de mudanças da caixa de velocidades automática
MÓDULO1	10 A	Unidade de assistência ao estacionamento integrada, IBU (Unidade de controlo integrado da carroçaria), Teclado para áudio, Teclado para áudio/vídeo e navegação, Interruptor do espelho exterior elétrico, Módulo de chamada de emergência (e-Call), AMP (Amplificador), Áudio (Display), Áudio/vídeo e unidade principal de navegação
ESPELHO AQUECIDO	10 A	Espelho retrovisor exterior do condutor/passageiro
IBU (Unidade de controlo integrado da carroçaria) 1	7,5 A	IBU (Unidade de controlo integrado da carroçaria)
MÓDULO5	10 A	Módulo de controlo do IMS (sistema de memória integrado) do condutor, Módulo de controlo do aquecimento dos bancos traseiros, Módulo de controlo dianteiro da ventilação do ar, AMP (Amplificador), Módulo de controlo do aquecimento dos bancos dianteiros, Áudio (Display), Áudio/vídeo e unidade principal de navegação, Carregador sem fios dianteiro, Módulo de chamada de emergência (e-Call), Controlador do ar condicionado (LCD), Módulo de controlo do ar condicionado, Espelho antibrilho elétrico.
AIRBAG IND	7,5 A	Painel de instrumentos
MÓDULO4	7,5 A	IBU (Unidade de controlo integrado da carroçaria), Câmara dianteira multifunções, Interruptor do almofadado, Unidade de assistência ao estacionamento integrada, Radar dos cantos dianteiros esquerdo/direito, Sensor do cilindro do módulo da embraiagem, ECU (Unidade de controlo eletrónico) da 4WD (tração às 4 rodas), Faróis dianteiros esquerdo/direito
E-SHIFTER3	7,5 A	SCU (Unidade de controlo do sistema) Interruptor do seletor de mudanças eletrónico da caixa de velocidades automática
PAINEL DE INSTRUMENTOS	7,5 A	Painel de instrumentos
MÓDULO3	7,5 A	Interruptor da luz de travagem, Luz da consola superior
Direção assistida acionada por motor elétrico	7,5 A	Unidade de direção assistida acionada por motor
START (arranque)	10 A	Relé da buzina de alarme antirroubo, Interruptor de posições da caixa de velocidades, Módulo de controlo do sistema de transmissão, IBU (Unidade de controlo integrado da carroçaria), interruptor da ignição, Bloco de derivação do compartimento do motor (Relé de arranque)
LDC	10 A	CONVERSOR CC-CC DE BAIXA TENSÃO
ECS	15 A	SUSPENSÃO DO CONTROLO ELETRÓNICO
BATERIA C/VENTOINHA	10 A	VENTOINHA DE REFRIGERAÇÃO DA BATERIA
GESTÃO DA BATERIA	10 A	SISTEMA DE GESTÃO DA BATERIA
MÓDULO10	7,5 A	FILTRO DE COMBUSTÍVEL

Painel de fusíveis do compartimento do motor

Bloco de derivação do compartimento do motor

Nome do fusível		Classificação dos fusíveis	Circuito protegido
MULTIFUSÍVEL-1	Direção assistida acionada por motor1	80 A	Unidade de direção assistida acionada por motor
	VENTOINHA DE REFRIGERAÇÃO1	80 A	Controlador da ventoinha de refrigeração
	VENTOINHA DE REFRIGERAÇÃO2	60 A	Controlador da ventoinha de refrigeração
	EPB2	60 A	TRAVÃO DE ESTACIONAMENTO ELETRÓNICO
	B+3	60 A	Caixa de derivação ICU (fusível - AQUEC. BANCO (COND./PASS.)), BANCO ELÉTR. (PASS.), TETO DE ABRIR1, TETO DE ABRIR2, BANCO ELÉTR. COND., VIDRO ELÉT. DE SEGURANÇA DIR., Relé principal dos vidros elétricos
	B+4	50 A	Caixa de derivação ICU (fusível - BLOQUEIO DAS PORTAS, AQUECEDOR DO BANCO (COND./PASS.), AIRBAG2, MÓDULO9, IBU2, VIDRO ELÉT. DE SEGURANÇA ESQ., E-SHIFTER2, PORTA DA BAGAGEIRA, INTERRUPTOR DO TRAVÃO, Relé de trinco de carga a longo prazo)
	CVVD	50 A	CVVD (Duração variável contínua das válvulas)
	VENTOINHA	40 A	Relé da ventoinha
	ABS1/EPB1	40 A	SISTEMA ANTIBLOQUEIO DOS TRAVÕES/TRAVÃO DE ESTACIONAMENTO ELETRÓNICO
	AQUECIMENTO TRASEIRO	40 A	Relé do aquecimento traseiro
	ABS2	30 A	SISTEMA ANTIBLOQUEIO DOS TRAVÕES
MULTIFUSÍVEL-2	GLOW	80 A	Unidade de controlo de INCANDESCÊNCIA
	AQUECEDOR 1 DO PTC	50 A	Aquecimento do PTC
	AQUECEDOR 2 DO PTC	50 A	Aquecimento do PTC
	DCU1	50 A	DCU (Unidade de controlo do doseamento)
	AQUECEDOR DO FILTRO DE COMBUSTÍVEL	30 A	AQUECEDOR DO FILTRO DE COMBUSTÍVEL
FUSÍVEL	ATRELADO1	50 A	Conector do atrelado
	BOMBA DO COMBUSTÍVEL	20 A	Relé da bomba do combustível
	4WD	20 A	ECM (módulo de controlo do motor) AWD
	AMS	10 A	Sensor da bateria
	ECU4	10 A	Módulo de controlo do sistema de transmissão
	E-SHIFTER2	10 A	E-SHIFTER
	VENTOINHA DE REFRIGERAÇÃO1	50 A	Relé da ventoinha de refrigeração alto
	VIDRO AQUECIDO DO PARA-BRISAS DIR.	50 A	Relé do vidro aquecido do para-brisas DIR.
	ECU5	10 A	Não utilizado
	Ar condicionado ligado1	10 A	Relé da ventoinha, Módulo de controlo do ar condicionado
	ATRELADO2	20 A	Conector do atrelado
	E-SHIFTER1	30 A	SCU (Unidade de controlo do sistema)
	PORTA DA BAGAGEIRA	40 A	Unidade da porta da bagageira elétrica
	EOP	40 A	Não utilizado
	AQUECEDOR 3 DO PTC	50 A	Relé de aquecimento do filtro de combustível
	VIDRO AQUECIDO DO PARA-BRISAS ESQ.	50 A	Relé da ventoinha de refrigeração baixo (motor Nu), Relé DCU (R NOVO)
	E-CVVT	50 A	Relé do aquecedor do PTC n.º 2 (Diesel), Relé do E-CVVT (motor Theta)
	B+2	50 A	Bloco de derivação da ICU (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11)
	B+1	60 A	Bloco de derivação da ICU (IPS01/IPS02/IPS03/IPS04/IPS05)
	DCU2	20 A	DCU (Unidade de controlo do doseamento)
	DCU3	20 A	DCU (Unidade de controlo do doseamento)
	DCU4	20 A	DCU (Unidade de controlo do doseamento)
	DCT3	50 A	DCT (Caixa de velocidades de dupla embraiagem)
	DCT1	40 A	DCT (Caixa de velocidades de dupla embraiagem)
	DCT2/EMBRAIAGEM ELETRÓNICA	40 A	DCT (Caixa de velocidades de dupla embraiagem)/EMBRAIAGEM ELETRÓNICA

Bloco PCB

Nome do fusível	Classificação dos fusíveis	Circuito protegido
IG2	30 A	Relé IG2
IG1	30 A	Relé IG1, Relé de ACC
FR WIPER2	7,5 A	Relé do limpa-para-brisas dianteiro (baixo), ECM (módulo de controlo do motor), IBU (Unidade de controlo integrado da carroçaria)
SENSOR1	20 A	Bobinas de ignição n.º 1 ~ 4
SENSOR7	7,5 A	Unidade de controlo de INCANDESCÊNCIA
ECU3	10 A	Módulo de controlo do sistema de transmissão
SENSOR5	15 A	Relé da bomba do combustível
TCU2	10 A	Não utilizado
SENSOR3	20 A	Não utilizado
ECU1	20 A	Módulo de controlo do sistema de transmissão
SENSOR2	15 A	Sensor de oxigénio (UP/DOWN) (Cima/baixo)
FR WIPER1	30 A	Relé principal do limpa para-brisas, Relé do limpa para-brisas dianteiro (baixo)
LIMPA PARA-BRISAS RR	15 A	Relé principal do limpa para-brisas, Bloco de derivação da ICU (relé do limpa para-brisas traseiro)
BUZINA	15 A	Relé da buzina
Ar condicionado ligado2	10 A	Relé de compressor do ar condicionado
FCA	10 A	Radar dianteiro
SENSOR4	10 A	[Smartstream G2.0] Válvula de controlo do óleo n.º 1/n.º 2 (admissão/escape), Solenoide variável da bomba de óleo, Válvula de solenoide variável de admissão, Válvula de solenoide de comando e purificação, Controlador da ventoinha de refrigeração, Relé da ventoinha do ar condicionado, Bloco de derivação do compartimento do motor (Relé da ventoinha de refrigeração alto), [Smartstream G2.5 T-GDi] Válvula de controlo do óleo n.º 2 (escape), Válvula de solenoide de comando e purificação, Solenoide variável da bomba de óleo Válvula de solenoide variável de admissão, Controlador da ventoinha de refrigeração, Relé da ventoinha do ar condicionado
SENSOR6	15 A	Injetor n.º 1~ n.º 4
ECU2	15 A	Módulo de controlo do sistema de transmissão
TCU1	15 A	[Smartstream G2.5 T-GDi] Módulo de controlo do sistema de transmissão
ABS3/EPB3	10 A	Módulo de controlo do ESP (Programa Eletrónico de Estabilidade)
TOMADA ELÉTRICA2	20 A	Tomada elétrica dianteira
TOMADA ELÉTRICA1	20 A	Tomada de alimentação da bagageira
ACC	20 A	POTÊNCIA ACESSÓRIA
MDPS2^*1	10 A	Unidade de direção assistida acionada por motor
AFS	10 A	SISTEMA DE ILUMINAÇÃO DIANTEIRA ADAPTATIVA

* 1: MDPS (direção assistida acionada por motor elétrico) é o mesmo que EPS (direção assistida elétrica).

Relé

Consulte a tabela seguinte quanto ao tipo de relé.

Designação de relé	Símbolo	TIPO
Relé do aquecimento traseiro		MICRO
Relé de arranque		MICRO
Relé da bomba do combustível		MICRO
Relé do aquecimento do PTC #1		MICRO
Relé de aquecimento do filtro de combustível		MICRO
Relé da ventoinha		MICRO
Relé DCU		MICRO
Relé2 do aquecedor do PTC		MICRO

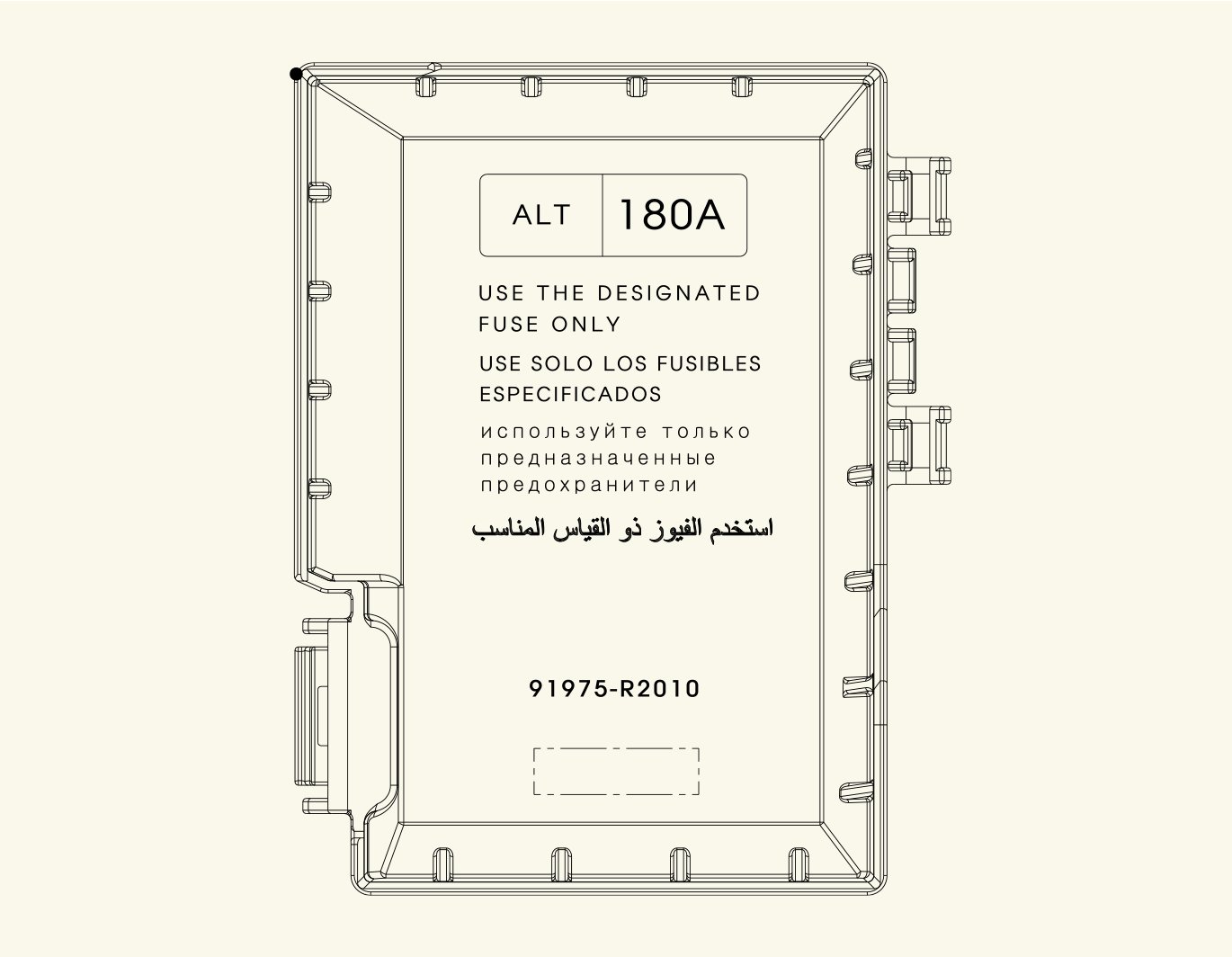

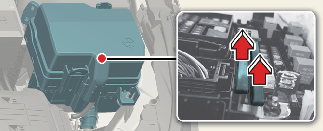

Painel de fusíveis do compartimento do motor (tampa do terminal da bateria)

Para motores a diesel

Para motores a gasolina
