Domov > Údržba > Poistky > Popis panela s poistkami/relé

Popis panela s poistkami/relé

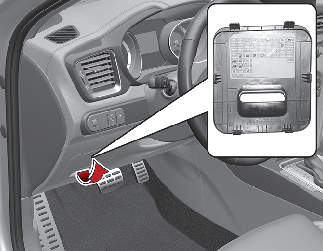

Bočný poistkový panel vodiča
Poistkový panel v motorovom priestore

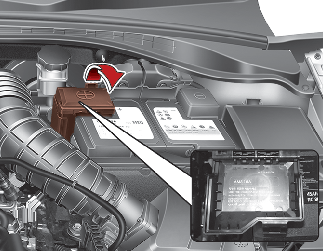

Poistková skrinka motorového priestoru (Kryt pólov batérie)

Za krytmi panela poistiek/relé nájdete štítok s poistkami/relé, ktorý opisuje názov a kapacitu jednotlivých poistiek/relé.

POZNÁMKA

Nie všetky opisy panela v tejto príručke sa vzťahujú na vaše vozidlo. Opis jej presný v čase tlače. Keď kontrolujte panel s poistkami vo vašom vozidle, pozrite si štítok na paneli poistiek.

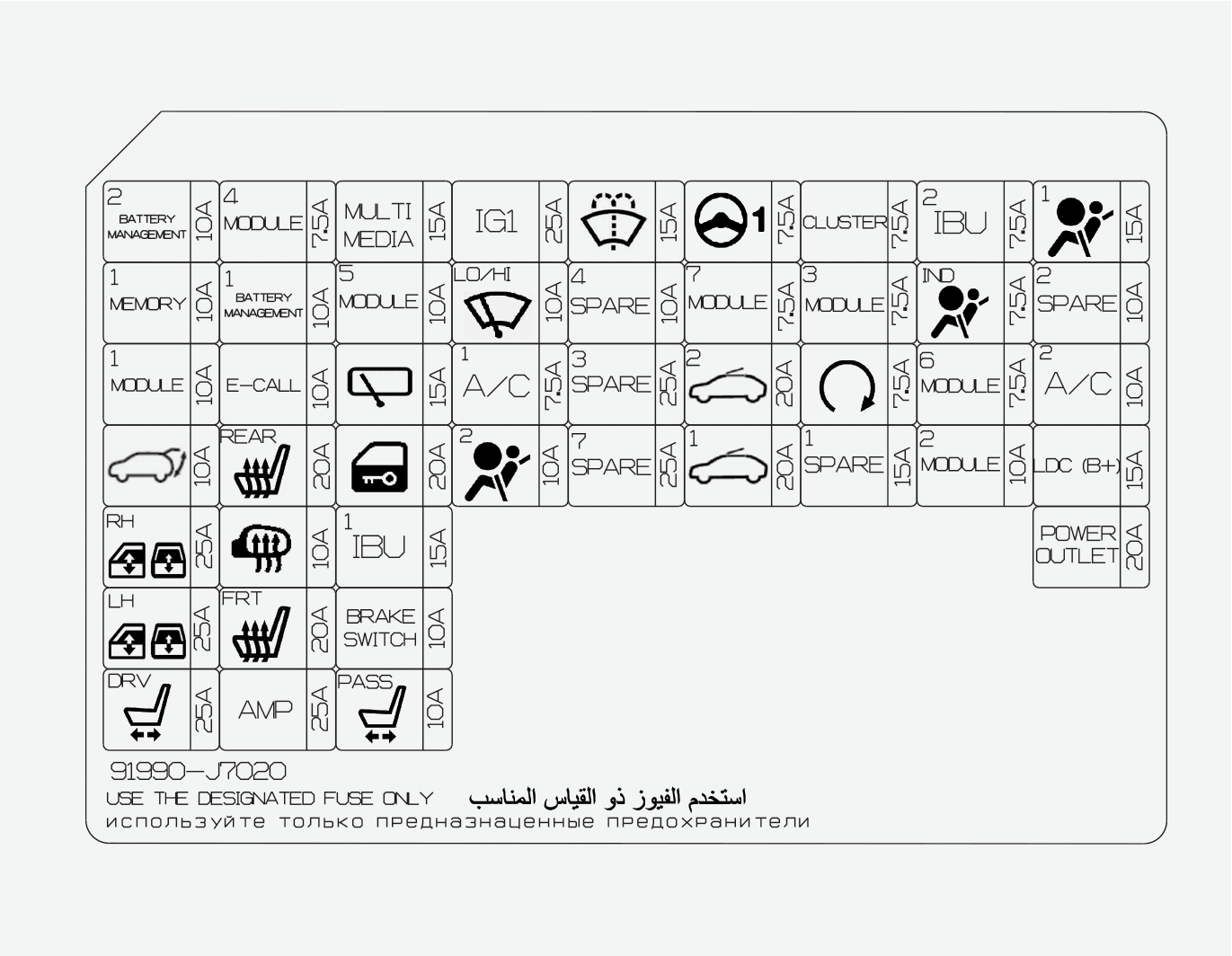

Bočný poistkový panel vodiča

Prístrojová doska (panel s poistkami na strane vodiča)

Názov poistky

Symbol

Hodnota poistky

Chránený obvod

SPRÁVA BATÉRIE 2

10 A

BMS (systém správy batérie)

PAMÄŤ 1

10 A

Modul IMS vodiča (Integrated memory system - Integrovaný pamäťový systém), riadiaci modul klimatizačného zariadenia, modul napájania otvárania zadných dverí

REŽIM 1

10 A

Aktívna vzduchová klapka, konektor dátového prepojenia, prístrojová doska, spínač výstrahy, ICM (Integrated Circuit Module -Modul integrovaného obvodu), skrinka relé (relé sklopenia/otvorenia vonkajšieho zrkadla), automatické osvetlenie a foto-snímač, spínač konzoly, vonkajšia rukoväť vodiča/spolucestujúceho na inteligentný kľúč

ZADNÉ DVERE

10 A

Relé zadných dverí

OKNO S ELEKTRICKÝM OVLÁDANÍM NA PRAVEJ STRANE

25 A

Bočné relé pravej rukoväte elektricky ovládaných okien, bezpečnostný modul elektricky ovládaných okien vodiča/spolucestujúceho, bezpečnostný modul zadných elektricky ovládaných okien na strane pravej rukoväte

OKNO S ELEKTRICKÝM OVLÁDANÍM NA ĽAVEJ STRANE

25 A

Bočné relé ľavej rukoväte elektricky ovládaných okien, bezpečnostný modul elektricky ovládaných okien vodiča/spolucestujúceho, bezpečnostný modul zadných elektricky ovládaných okien na strane ľavej rukoväte

SEDADLO VODIČA S ELEKTRICKÝM OVLÁDANÍM

25 A

Modul IMS vodiča (Integrated memory system - Integrovaný pamäťový systém), manuálny spínač sedadla vodiča

REŽIM 4

7,5 A

Jednotka asistenčného systému na zabránenie nárazu vpredu, jednotka asistenta zachovania jazdného pruhu, radar pre zadný roh ľavý/pravý horizont, riadiaci modul parkovacieho asistenta, spínač ochranného obloženia, IBU (Integrated Body Control Unit - Integrovaná jednotka ovládania karosérie), spínač elektronickej ručnej brzdy, riadiaci modul dávkovania, aktívna vzduchová klapka

E-CALL

10 A

Modul E-call pre MTS (Telematický systém Mozen)

OHRIEVAČ ZADNÝCH SEDADIEL

20 A

Riadiaci modul ohrevu zadných sedadiel

VYHRIEVANÉ ZRKADLO

10 A

Vonkajšie zrkadlo s elektrickým ovládaním na strane vodiča/spolujazdca, riadiaci modul klimatizačného zariadenia, ECM (Engine Control Module - Riadiaci modul motora)/PCM (Power Train Control Module - Riadiaci modul hnacieho ústrojenstva)

OHRIEVAČ PREDNÝCH SEDADIEL

20 A

Riadiaci modul ohrievania predných sedadiel, riadiaci modul vetrania predných sedadiel

AMP

25 A

Nízke DC (jednosmerný prúd) - prevodník DC (jednosmerný prúd) (AMP - zosilňovač), AMP (zosilňovač)

MULTIMÉDIÁ

15 A

Nízke DC (jednosmerný prúd) - prevodník DC (jednosmerný prúd) (zvuk/AMP - zosilňovač) zvuk, zvuk/video a hlavná jednotka navigácie

REŽIM 5

10 A

Riadiaci modul ohrevu zadných sedadiel, Modul E-call pre MTS (Telematický systém Mozen), elektrochromické zrkadlo, zvuk/video a hlavná jednotka navigácie, osvetlenie radiacej páky automatickej prevodovky, riadiaci modul klimatizačného zariadenia, nízky DC (jednosmerný prúd) – prevodník DC (jednosmerný prúd) (zvuk/AMP (zosilňovač)), riadiaci modul ohrevu predných sedadiel, riadiaci modul vetrania predných sedadiel, modul IMS vodiča (Integrated memory system – Integrovaný pamäťový systém), svetlomet na strane ľavej rukoväte/na strane pravej rukoväte

ZADNÝ STIERAČ

15 A

Motor zadného stierača, ICM (Integrated Circuit Module - Modul integrovaného obvodu), skrinka relé (relé zadného stierača)

ZAMKNUTIE DVERÍ

20 A

Relé zamknutia/odomknutia dverí

IBU 1

15 A

IBU (Integrated Body Control Unit - Integrovaná jednotka ovládania karosérie)

BRZDOVÝ SPÍNAČ

10 A

IBU (Integrated Body Control Unit - Integrovaná jednotka ovládania karosérie), spínač brzdového svetla

SEDADLO SPOLUCESTUJÚCEHO S ELEKTRICKÝ OVLÁDANÍM

10 A

Riadiaci modul ohrievania predných sedadiel, riadiaci modul vetrania predných sedadiel

IG 1

25 A

Spojovací blok priestoru motora (poistka - ECU5, SENSOR4, ABS3, TCU2)

Stierač

10 A

Spojovací blok priestoru motora (relé predného stierača (dole)), motor predného stierača, IBU (Integrated Body Control Unit - Integrovaná jednotka ovládania karosérie), ECM (Engine Control Module - Riadiaci modul motora)/PCM (Power Train Control Module - Riadiaci modul hnacieho ústrojenstva)

KLIMATIZÁCIA 1

7,5 A

Spojovací blok priestoru motora (relé CHLADIACEHO VENTILÁTORA 3, relé OHRIEVAČA PTC 2, relé DÚCHADLA, PTC Relé OHRIEVAČA PTC 1, relé OHRIEVAČA PTC 3), riadiaci modul klimatizačného zariadenia

AIRBAG 2

10 A

Riadiaci modul SRS (Supplemental Restraint System - Airbag)

OSTREKOVAČ

15 A

Multifunkčný spínač

MDPS*1

7,5 A

Jednotka MDPS (Motor Driven Power Steering - Riadiaca jednotka posilňovača riadenia)

REŽIM 7

7,5 A

Riadiaci modul ohrevu zadných sedadiel, riadiaci modul ohrevu predných sedadiel, riadiaci modul vetrania predných sedadiel, ohrievač dýzy, spojovací blok priestoru motora (relé VYSOKÉHO SVETLOMETU), DCU (Dosing Control Unit - Riadiaca jednotka dávkovania), motor chladiaceho ventilátora

STREŠNÉ OKNO 2

20 A

Motor panoramatického strešného okna

STREŠNÉ OKNO 1

20 A

Motor panoramatického strešného okna

BLOK

BLOK

7,5 A

Prístrojová doska

REŽIM 3

7,5 A

Spínač športového režimu, spínač brzdových svetiel

START (Štartovanie)

7,5 A

ICM (Integrated Circuit Module – Modul integrovaného obvodu), skrinka relé (relé poplašného zariadenia proti vlámaniu), spínač rozsahu prevodovky, spojovací blok priestoru motora (relé PDM 3 (IG1)), IBU (Integrated Body Control Unit - Integrovaná jednotka ovládania karosérie), ECM (Engine Control Module – Riadiaci modul motora), PCM (Power Train Control Module - Riadiaci modul hnacieho ústrojenstva)

IBU 2

7,5 A

IBU (Integrated Body Control Unit - Integrovaná jednotka ovládania karosérie)

INDIKÁTOR AIRBAGU

7,5 A

Prístrojová doska, spínač nebezpečenstva

REŽIM 6

7,5 A

IBU (Integrated Body Control Unit - Integrovaná jednotka ovládania karosérie)

REŽIM 2

10 A

Zvuk/video a hlavná jednotka navigácie, nízky DC (jednosmerný prúd) - prevodník DC (jednosmerný prúd) (zvuk/AMP (zosilňovač)), IBU (Integrated Body Control Unit - Integrovaná jednotka ovládania karosérie), modul E-call pre MTS (Telematický systém Mozen), bezdrôtová nabíjačka, spojovací blok priestoru motora (relé NAPÁJACEJ ZÁSUVKY), AMP (Amplifier - Zosliňovač), spínač vonkajšieho zrkadla s elektrickým ovládaním

AIRBAG 1

15 A

Riadiaci modul SRS (Supplemental Restraint System - Airbag)

KLIMATIZÁCIA 2

10 A

Spojovací blok priestoru motora (relé DÚCHADLA), riadiaci modul klimatizačného zariadenia, rezistor dúchadla, motor dúchadla, ECM (Engine Control Module - Riadiaci modul motora)/PCM (Power Train Control Module - Riadiaci modul hnacieho ústrojenstva)

LDC (B+)

15 A

Zvuk/video a hlavná jednotka navigácie, prístrojová doska, riadiaci modul klimatizačného zariadenia, nízky DC (jednosmerný prúd) - prevodník DC (jednosmerný prúd) (zvuk/AMP (zosilňovač))

NAPÁJACIA ZÁSUVKA

20 A

Predná napájacia zásuvka, napájacia zásuvka na strane ľavej rukoväte

* 1: MDPS (motorový posilňovač riadenia) je rovnaký ako EPS (elektrický posilňovač riadenia)

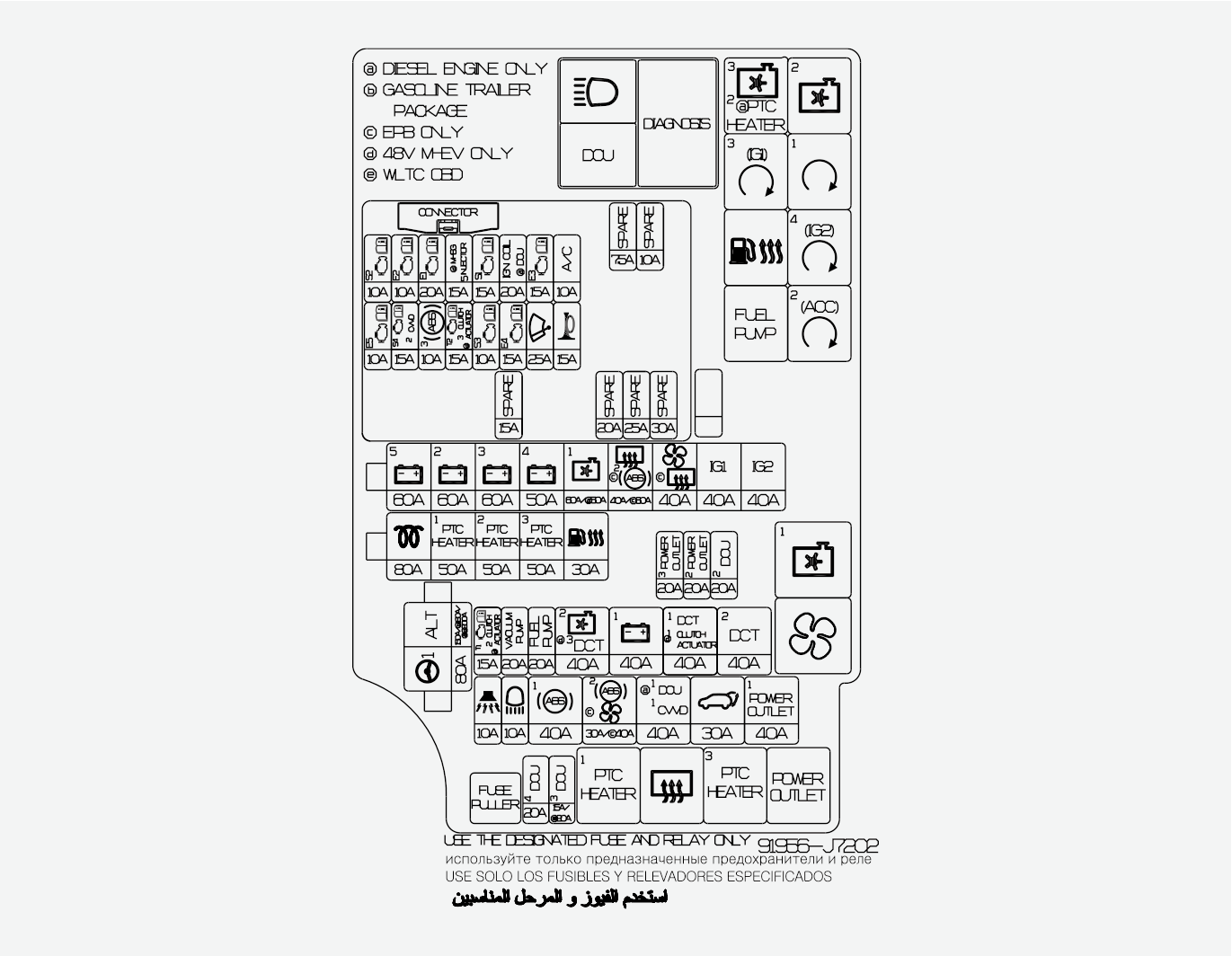

Poistkový panel v motorovom priestore

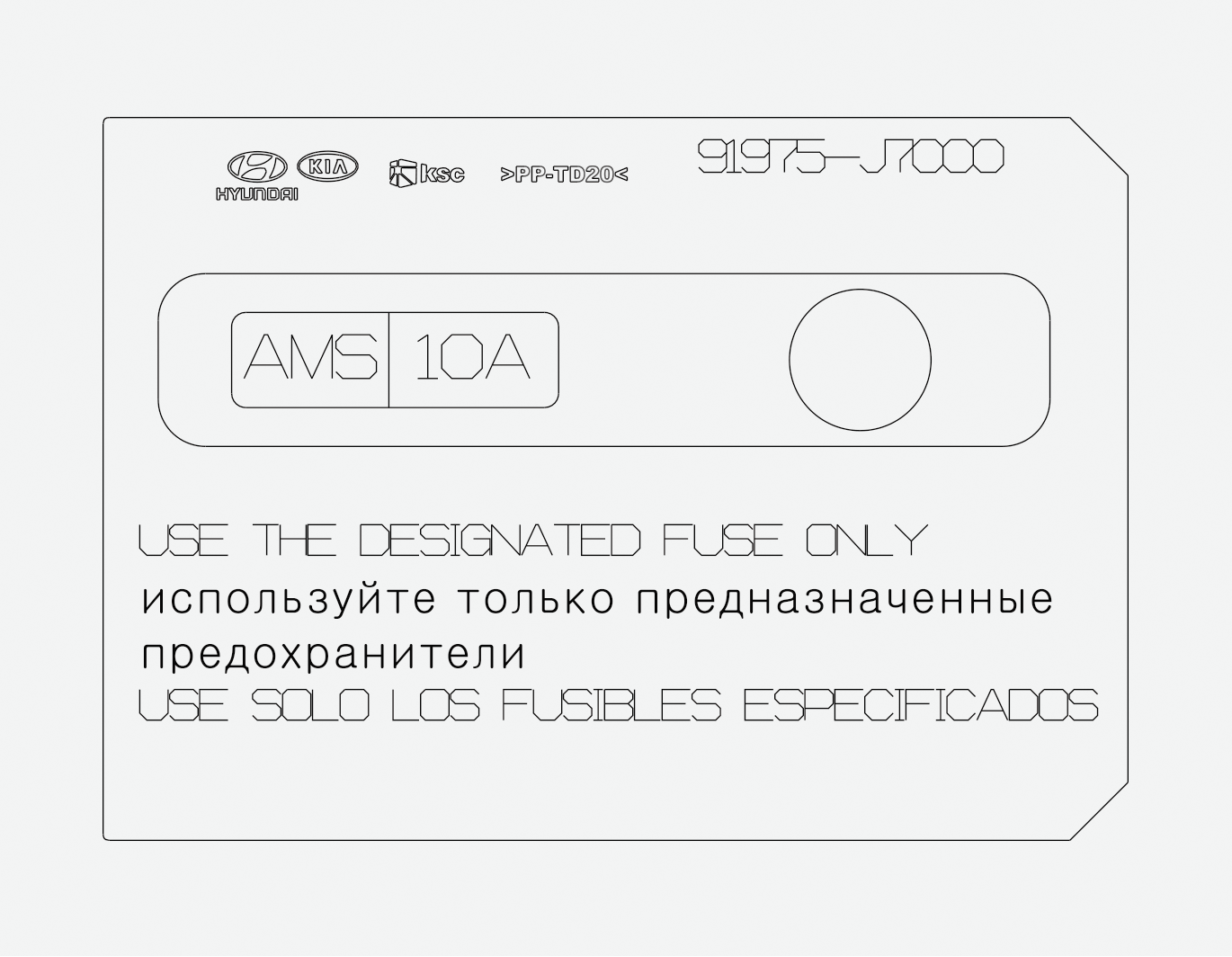

Poistková skrinka motorového priestoru (Kryt pólov batérie)

Poistkový panel v oddelení priestoru motora

Názov poistky

Symbol

Kapacita poistky

Chránený obvod

ALTERNÁTOR

ALT

150/180/200 A

Poistka: POPLAŠNÉ ZARIADENIE PROTI VLÁMANIU, VYSOKÝ SVETLOMET, ABS1, ABS2, DCU1, MODUL ZADNÝCH DVERÍ S ELEKTRICKÝM OVLÁDANÍM, NAPÁJACIA ZÁSUVKA 1, alternátor

MDPS*1

80 A

Jednotka MDPS (Motor Driven Power Steering - Riadiaca jednotka posilňovača riadenia)

BATÉRIA 5

60 A

Poistka: CHLADIACI VENTILÁTOR 1, ZADNÉ VYHRIEVANÉ, OHRIEVAČ PTC 2, OHRIEVAČ PTC 3, OHRIEVAČ PALIVA, relé riadenia motora

BATÉRIA 2

60 A

Spojovací blok prístrojovej dosky

BATÉRIA 3

60 A

Spojovací blok prístrojovej dosky

BATÉRIA 4

50 A

Spojovací blok prístrojovej dosky (Poistka: ZADNÉ DVERE, OKNO S ELEKTRICKÝM OVLÁDANÍM NA PRAVEJ STRANE, OKNO S ELEKTRICKÝM OVLÁDANÍM NA ĽAVEJ STRANE, SEDADLO VODIČA S ELEKTRICKÝM OVLÁDANÍM, OHRIEVAČ PREDNÝCH SEDADIEL, AMP, SEDADLO SPOLUCESTUJÚCEHO S ELEKTRICKÝ OVLÁDANÍM, STREŠNÉ OKNO 1, STREŠNÉ OKNO 2)

CHLADIACI VENTILÁTOR 1

60/ 50 A

Relé CHLADIACEHO VENTILÁTORA 2, relé CHLADIACEHO VENTILÁTORA 1

ZADNÉ OHRIEVANIE

40 A

Relé ZADNÉHO OHRIEVANIA

ABS 2

30 A

Modul ABS (Protiblokovací brzdový systém), Modul ESC (Elektronické riadenie stability)

BLOWER

40 A

Relé DÚCHADLA

ZADNÉ OHRIEVANIE

40 A

Relé ZADNÉHO OHRIEVANIA

IG1

40 A

Spínač zapaľovania, relé PDM 3 (IG1), relé PDM 2 (ACC)

IG2

40 A

Spínač zapaľovania, relé ŠTARTOVANIA, relé PDM 4 (IG2)

ŽHAVENIE

80 A

Jednotka žeravenia

OHRIEVAČ PTC 1

50 A

Relé OHRIEVAČA PTC 1

OHRIEVAČ PTC 2

50 A

Relé OHRIEVAČA PTC 2

OHRIEVAČ PTC 3

50 A

Relé OHRIEVAČA PTC 3

OHRIEVAČ PALIVA

30 A

Relé PALIVOVÉHO OHRIEVAČA

ELEKTRICKÁ ZÁSUVKA 3

20 A

Zadná napájacia zásuvka

ELEKTRICKÁ ZÁSUVKA 2

20 A

Predná napájacia zásuvka, napájacia zásuvka na strane pravej rukoväte

DCU 2

20 A

Riadiaci modul dávkovania

TCU 1

15 A

TCM (modul riadenia prevodovky)

OVLÁDAČ SPOJKY 2

15 A

Elektronická spojková jednotka

VÁKUOVÉ ČERPADLO

20 A

Vákuové čerpadlo

PALIVOVÉ ČERPADLO

20 A

Relé PALIVOVÉHO ČERPADLA

CHLADIACI VENTILÁTOR 2

40 A

Relé CHLADIACEHO VENTILÁTORA 3, relé CHLADIACEHO VENTILÁTORA 2

DCT 3

40 A

Aktivátor inteligentného prevodu

BATÉRIA 1

40 A

Spojovací blok prístrojovej dosky (RELÉ ZÁPADKY DLHODOBÉHO ZAŤAŽENIA, Poistka: MODUL 1, OHRIEVAČ ZADNÝCH SEDADIEL, ZAMKNUTIE DVERÍ, IBU1, SPÍNAČ BRZDY, AIRBAG 2)

DCT 1

40 A

TCM (modul riadenia prevodovky)

OVLÁDAČ SPOJKY 1

40 A

Elektronická spojková jednotka

DCT 2

40 A

TCM (modul riadenia prevodovky)

POPLAŠNÉ ZARIADENIE PROTI VLÁMANIU

10 A

Relé poplašného zariadenia proti vlámaniu

DIAĽKOVÉ OVLÁDANIE PREDNÝCH SVETLOMETOV

10 A

Relé DIAĽKOVÉHO SVETLA PREDNÝCH SVETLOMETOV

ABS 1

40 A

Riadiaci modul ESC (Systém elektronického riadenia stability)

ABS 2

30 A

Riadiaci modul ESC (Systém elektronického riadenia stability), EPB

BLOWER

40 A

Relé DÚCHADLA

DCU 1

40 A

Relé DCU (Dosing Control Unit - Riadiaca jednotka dávkovania)

CVVD 1

40 A

Aktivátor CVVD (Variabilný čas trvania otvorenia ventilu)

MODUL ZADNÝCH DVERÍ S ELEKTRICKÝM OVLÁDANÍM

30 A

Modul zadných dverí s elektrickým ovládaním

ELEKTRICKÁ ZÁSUVKA 1

40 A

Relé NAPÁJACEJ ZÁSUVKY

DCU 4

20 A

Riadiaci modul dávkovania

DCU 3

15A/20A

Riadiaci modul dávkovania

SNÍMAČ 2

10 A

[Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi MHEV] Riadiaci kompresora klimatizačného zariadenia, elektromagnetický ventil premenlivého sacieho potrubia, riadiaci elektromagnetický ventil RCV, relé CHLADIACEHO VENTILÁTORA 1, riadiaci ventil oleja (nasávanie/výfuk)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Riadiaci kompresora klimatizačného zariadenia, elektromagnetický ventil premenlivého sacieho potrubia, riadiaci elektromagnetický ventil RCV, relé CHLADIACEHO VENTILÁTORA 1, riadiaci ventil oleja (nasávanie/výfuk)

[(Benzín) 1,6 l MPI] Regulačný elektromagnetický ventil čistenia, elektromagnetický ventil premenlivého sacieho potrubia, relé CHLADIACEHO VENTILÁTORA 3, relé CHLADIACEHO VENTILÁTORA 2, regulačný ventil oleja (nasávanie/výfuk)

[(Benzín) 1,6 l T-GDi] Riadiaci olejový ventil č. 1/č. 2, CCV, relé ventilátoru chladenia 2, PCSV, RCV

ECU 2

10 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (riadiaci modul motora)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (riadiaci modul motora)

[(Benzín) 1.6 MPI] ECM (riadiaci modul motora)/PCM (riadiaci modul hnacieho ústrojenstva)

[(Benzín) 1.6 T-GDi] ECM (riadiaci modul motora)

ECU 1

20 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (riadiaci modul motora)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (riadiaci modul motora)

[(Benzín) 1.6 MPI] ECM (riadiaci modul motora)/PCM (riadiaci modul hnacieho ústrojenstva)

[(Benzín) 1.6 T-GDi] ECM (riadiaci modul motora)

VSTREKOVAČ

15 A

[(Benzín) 1.6 MPI] Vstrekovač č.1 ~ č. 4

Mierne hybridný štartér a generátor

15 A

MHSG (MIERNE HYBRIDNÝ ŠTARTÉR A GENERÁTOR)

SNÍMAČ 1

15 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Lambda-sonda (hore), lambda-sonda (dole)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Lambda-sonda (hore), lambda-sonda (dole)

[(Benzín) 1.6 MPI] Lambda-sonda (hore), lambda-sonda (dole)

[(Benzín) 1.6 T-GDi] ECM (riadiaci modul motora), lambda-sonda (hore/dole)

ZAPAĽOVACIA CIEVKA

20 A

[[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] Zapaľovacia cievka č. 1 ~ č. 3

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Zapaľovacia cievka č. 1 ~ č. 4

[(Benzín) 1.6 MPI] Zapaľovacia cievka č. 1 ~ č. 4, kondenzátor

[(Benzín) 1.6 T-GDi] Zapaľovacia cievka č. 1 ~ č. 4, kondenzátor

ECU 3

15 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (riadiaci modul motora)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (riadiaci modul motora)

[(Benzín) 1.6 MPI] ECM (riadiaci modul motora)/PCM (riadiaci modul hnacieho ústrojenstva)

[(Benzín) 1.6 T-GDi] ECM (riadiaci modul motora)

KLIMATIZÁCIA

10 A

[Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi MHEV] Kompresor klimatizácie

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Kompresor klimatizácie

[(Benzín) 1.6 T-GDi] Kompresor klimatizácie

ECU 5

10 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] ECM (riadiaci modul motora)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (riadiaci modul motora)

[(Benzín) 1.6 MPI] ECM (riadiaci modul motora)/PCM (riadiaci modul hnacieho ústrojenstva)

[(Benzín) 1.6 T-GDi] ECM (riadiaci modul motora)

SNÍMAČ 4

15 A

[[Smartstream G1.5 T-GDi]/Smartstream G1.5 T-GDi MHEV] Vákuové čerpadlo

CVVD 2

15 A

Aktivátor CVVD (Variabilný čas trvania otvorenia ventilu)

ABS 3

10 A

Riadiaci modul ESC (Electronic Stability Control - Elektronické riadenie stability), hlavný valec spojky

TCU 2

15 A

[Smartstream G1.0 T-GDi/ Smartstream G1.0 T-GDi MHEV]: SPÍNAČ INHIBÍTORA, TCM (Riadiaci modul prevodovky)

[Smartstream G1.5 T-GDi/ Smartstream G1.5 T-GDi MHEV]: SPÍNAČ INHIBÍTORA, TCM (Riadiaci modul prevodovky)

[(Benzín) 1.6 T-GDi]: SPÍNAČ INHIBÍTORA, TCM (Riadiaci modul prevodovky)

[(Benzín) 1.6 MPI]: SPÍNAČ INHIBÍTORA

OVLÁDAČ SPOJKY 3

15 A

Elektronická spojková jednotka

SNÍMAČ 3

10 A

[(Benzín) 1.6 MPI] relé PALIVOVÉHO ČERPADLA

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] relé PALIVOVÉHO ČERPADLA

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] relé PALIVOVÉHO ČERPADLA

[(Benzín) 1.6 MPI] relé PALIVOVÉHO ČERPADLA

[(Benzín) 1.6 T-GDi] relé PALIVOVÉHO ČERPADLA

ECU 4

15 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (riadiaci modul motora)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (riadiaci modul motora)

[(Benzín) 1.6 MPI] ECM (riadiaci modul motora)/PCM (riadiaci modul hnacieho ústrojenstva)

[(Benzín) 1.6 T-GDi] ECM (riadiaci modul motora)

Stierač

25 A

[ALL] Relé stieračov

KLAKSÓN

15 A

[ALL] Relé klaksóna

* 1: MDPS (motorový posilňovač riadenia) je rovnaký ako EPS (elektrický posilňovač riadenia)

Relé

Názov relé

Symbol

Typ

Relé CHLADIACEHO VENTILÁTORA 3

MICRO

Relé OHRIEVAČA PTC 2

MICRO

Relé CHLADIACEHO VENTILÁTORA 2

MICRO

Relé PDM 3 (IG1)

MICRO

Relé ŠTARTOVANIA

MICRO

Relé PALIVOVÉHO OHRIEVAČA

MICRO

Relé PDM 4 (IG2)

MICRO

Relé PALIVOVÉHO ČERPADLA

MICRO

Relé PDM 2 (ACC)

MICRO

Relé CHLADIACEHO VENTILÁTORA 1

MINI

Relé DÚCHADLA

MINI

Relé OHRIEVAČA PTC 1

MICRO

Relé ZADNÉHO OHRIEVANIA

MICRO

Relé OHRIEVAČA PTC 3

MICRO

Relé NAPÁJACEJ ZÁSUVKY

MICRO

Relé DIAĽKOVÉHO SVETLA PREDNÝCH SVETLOMETOV

MICRO

Relé DCU

MICRO
