Mierenie svetla svetlometov a hmlového svetla (pre Európu)

Mierenie svetlometov

Halogén ( 5-dverový model, kombi)

LED (5-dverový model, kombi, model Shooting brake, CUV)

LED (CUV)

Nahustite pneumatiky na predpísaný tlak a odstráňte z vozidla všetky záťaže s výnimkou vodiča, náhradného kolesa a nástrojov.

Vozidlo by malo byť umiestnené na rovnom povrchu.

Nakreslite na obrazovke zvislé čiary (zvislé čiary, ktoré prechádzajú príslušnými stredmi svetlometov) a vodorovnú čiaru (vodorovnú čiaru prechádzajúci cez stredu svetlometov).

Keď sú svetlomety a batéria v normálnom stave, nasmerujte svetlomety tak, aby najjasnejšia časť dopadala na vodorovné a zvislé čiary.

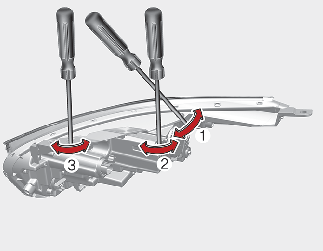

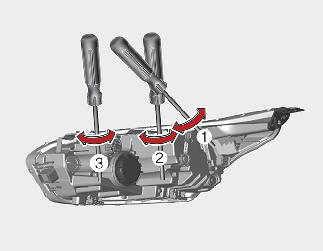

Ak chcete nastaviť tlmené a diaľkové svetlá doľava alebo doprava, otočte ovládač (1) v smere hodinových ručičiek alebo proti smeru hodinových ručičiek. Ak chcete nastaviť tlmené a diaľkové svetlá hore alebo dole, otočte ovládač (2) v smere hodinových ručičiek alebo proti smeru hodinových ručičiek.

Mierenie predného hmlového svetla

5-dverový model, kombi

5-dverový model, kombi, model Shooting brake (rad GT)

Predné hmlové svetlo môžete nastaviť rovnakým spôsobom ako svetlomety.
Keď sú predné hmlové svetlá a batéria v normálnom stave, nastavte predné hmlové svetlá.

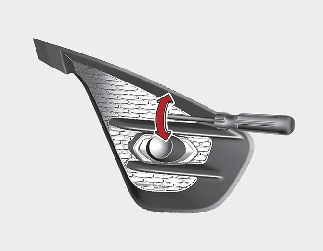

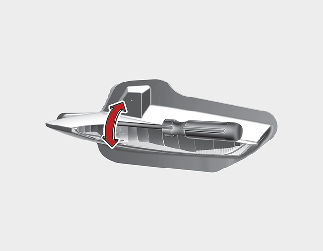

Ak chcete nastaviť predné hmlové svetlá nahor alebo nadol, otočte ovládač v smere hodinových ručičiek alebo proti smeru hodinových ručičiek.

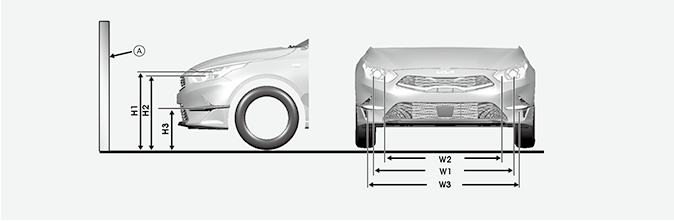

Bod namierenia

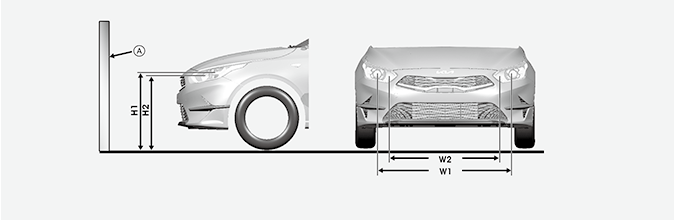

5-dverový, kombi (štandardný model) - halogénový typ A

5-dverový, kombi (štandardný model) - halogénový typ B

* A: Obrazovka

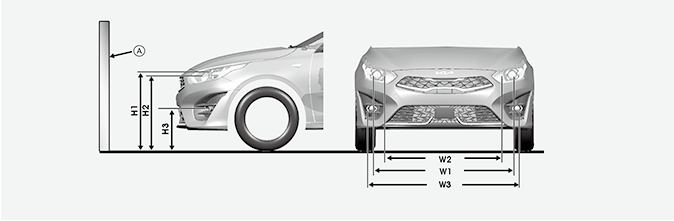

5-dverový model, kombi (rad GT) - halogénový typ

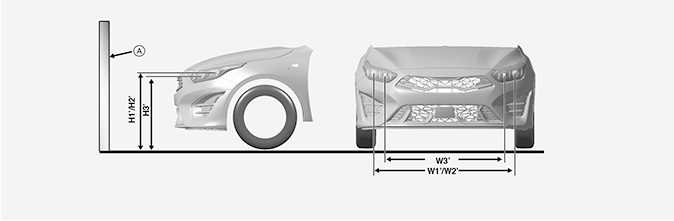

5-dverový model, kombi, model Shooting brake - typ LED

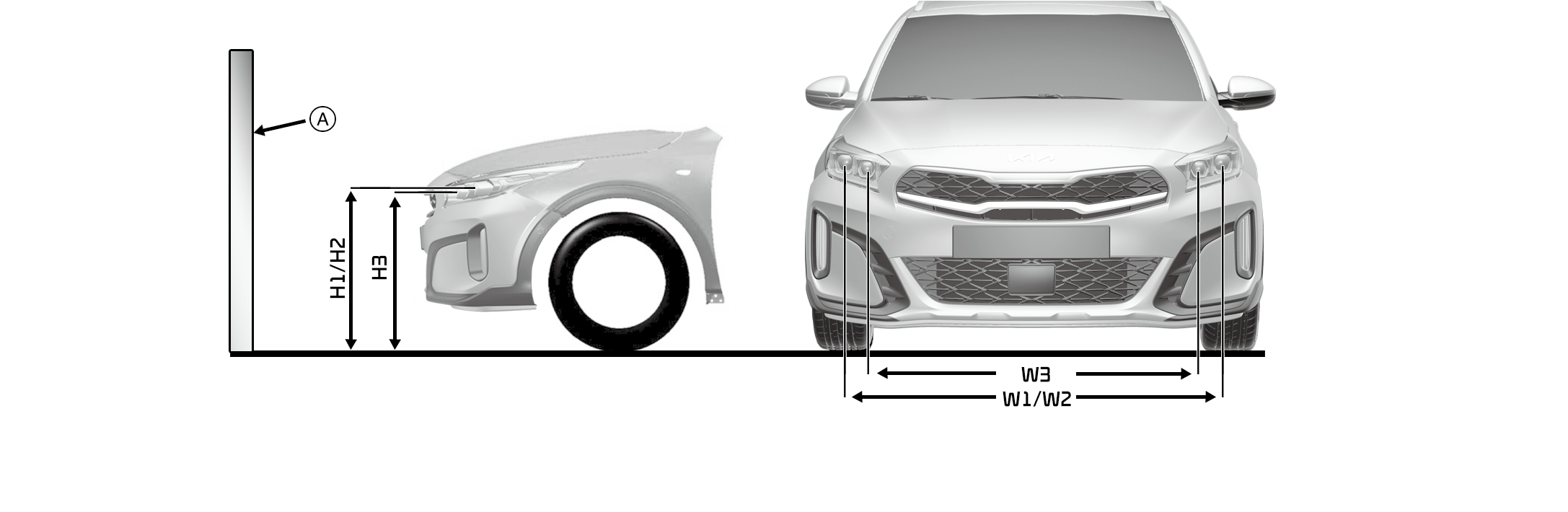

CUV (16/18 palcové pneumatiky)

5-dverový, kombi (štandardný model)

Stav vozidla	Svetlomet (halogénový typ A)
	Výška nad zemou		Vzdialenosť medzi svetlami
	Stretávacie svetlo	Diaľkové svetlá	Stretávacie svetlo	Diaľkové svetlá
	H1	H2	W1	W2
bez vodiča [mm]	706 (27,8)	684 (26,9)	1 344 (52,9)	1 112 (43,8)
s vodičom [mm]	700 (27,6)	678 (26,7)	1 344 (52,9)	1 112 (43,8)

Stav vozidla	Svetlomet (halogénový typ B)				Svetlomet (typ LED)
	Výška nad zemou		Vzdialenosť medzi svetlami		Výška nad zemou	Vzdialenosť medzi svetlami
	Stretávacie svetlo	Diaľkové svetlá	Stretávacie svetlo	Diaľkové svetlá	Tlmené/diaľkové svetlo	Tlmené/diaľkové svetlo
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
bez vodiča [mm]	706 (27,8)	684 (26,9)	1 344 (52,9)	1 112 (43,8)	714 (28,1)	1 404 (55,3)
s vodičom [mm]	700 (27,6)	678 (26,7)	1 344 (52,9)	1 112 (43,8)	708 (27,9)	1 404 (55,3)

Stav vozidla	Predné hmlové svetlo (žiarovkový typ)		Predné hmlové svetlo (typ LED)
	Výška nad zemou	Vzdialenosť medzi svetlami	Výška nad zemou	Vzdialenosť medzi svetlami
	H3	W3	H3'	W3'
bez vodiča [mm]	370 (14,6)	1 426 (56,1)	694 (27,3)	1 191 (48,9)
s vodičom [mm]	366 (14,4)	1 426 (56,1)	688 (27,1)	1 191 (48,9)

5-dverový model, kombi (rad GT/model GT)

Stav vozidla	Svetlomet (halogénový typ)				Svetlomet (typ LED)
	Výška nad zemou		Vzdialenosť medzi svetlami		Výška nad zemou	Vzdialenosť medzi svetlami
	Stretávacie svetlo	Diaľkové svetlá	Stretávacie svetlo	Diaľkové svetlá	Tlmené/diaľkové svetlo	Tlmené/diaľkové svetlo
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
bez vodiča [mm]	698 (27,5)	676 (26,6)	1 344 (52,9)	1 112 (43,8)	706 (27,8)	1 404 (55,3)
s vodičom [mm]	692 (27,2)	670 (26,4)	1 344 (52,9)	1 112 (43,8)	700 (27,5)	1 404 (55,3)

Stav vozidla	Predné hmlové svetlo (žiarovkový typ)		Predné hmlové svetlo (typ LED)
	Výška nad zemou	Vzdialenosť medzi svetlami	Výška nad zemou	Vzdialenosť medzi svetlami
	H3	W3	H3'	W3'
bez vodiča [mm]	371 (14,6)	1 449 (57,1)	686 (27,0)	1 191 (48,9)
s vodičom [mm]	357 (14,1)	1 449 (57,1)	682 (26,9)	1 191 (48,9)

Model Shooting brake (rad GT/model GT)

Stav vozidla	Svetlomet (halogénový typ)				Svetlomet (typ LED)
	Výška nad zemou		Vzdialenosť medzi svetlami		Výška nad zemou	Vzdialenosť medzi svetlami
	Stretávacie svetlo	Diaľkové svetlá	Stretávacie svetlo	Diaľkové svetlá	Tlmené/diaľkové svetlo	Tlmené/diaľkové svetlo
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
bez vodiča [mm]	701 (27,6)	679 (26,7)	1 344 (52,9)	1 112 (43,8)	709 (27,9)	1 404 (55,3)
s vodičom [mm]	695 (27,4)	673 (26,5)	1 344 (52,9)	1 112 (43,8)	703 (27,7)	1 404 (55,3)

Stav vozidla	Predné hmlové svetlo (žiarovkový typ)		Predné hmlové svetlo (typ LED)
	Výška nad zemou	Vzdialenosť medzi svetlami	Výška nad zemou	Vzdialenosť medzi svetlami
	H3	W3	H3'	W3'
bez vodiča [mm]	371 (14,6)	1 449 (57,1)	689 (27,1)	1 191 (48,9)
s vodičom [mm]	357 (14,1)	1 449 (57,1)	685 (27,0)	1 191 (48,9)

CUV (16 palcové pneumatiky)

Stav vozidla	Svetlomet (typ LED)		Predné hmlové svetlo (typ LED)
	Výška nad zemou	Vzdialenosť medzi svetlami	Výška nad zemou	Vzdialenosť medzi svetlami
	Tlmené/diaľkové svetlo	Tlmené/diaľkové svetlo	H3	W3
	H1/H2	W1/W2	H3	W3
bez vodiča [mm]	755 (29,7)	1403 (55,2)	734 (28,9)	1 201 (47,3)
s vodičom [mm]	749 (29,5)	1403 (55,2)	728 (28,7)	1 201 (47,3)

CUV (18 palcové pneumatiky)

Stav vozidla	Svetlomet (typ LED)		Predné hmlové svetlo (typ LED)
	Výška nad zemou	Vzdialenosť medzi svetlami	Výška nad zemou	Vzdialenosť medzi svetlami
	Tlmené/diaľkové svetlo	Tlmené/diaľkové svetlo	H3	W3
	H1/H2	W1/W2	H3	W3
bez vodiča [mm]	767 (30,2)	1403 (55,2)	746 (29,4)	1201 (47,3)
s vodičom [mm]	761 (30)	1403 (55,2)	740 (29,1)	1201 (47,3)

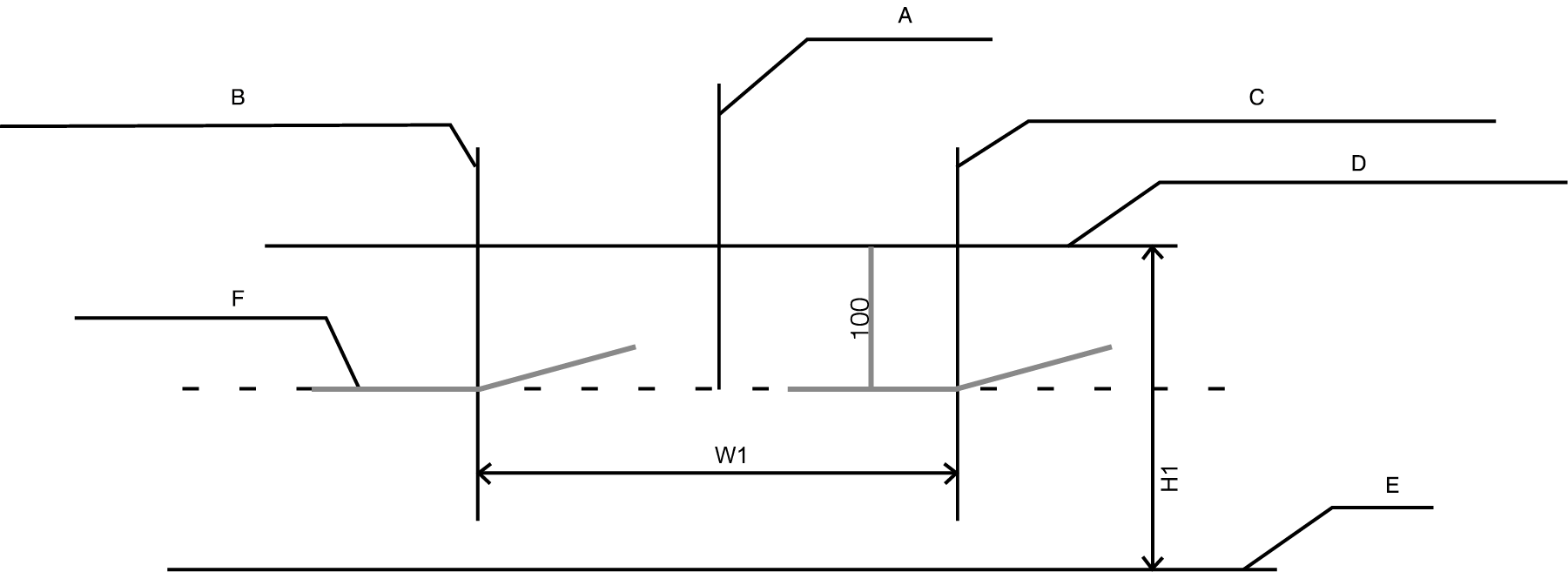

Stretávacie svetlá svetlometov (vozidlo LHD)

Na základe 10 m obrazovky

A: Os vozidla

B: Vertikálna línia stredu žiarovky ľavého predného svetlometu

C: Vertikálna línia stredu žiarovky pravého predného svetlometu

D: Horizontálna línia stredu žiarovky predného svetlometu

E: Uzemnenie

F: Hraničná línia

Zapnite stretávacie svetlá s vodičom (75 kg) prítomným vo vozidle.

Hraničná línia by sa mala zhodovať s hraničnou líniou zobrazenou na obrázku.

Najprv upravte hraničnú líniu tak, aby zodpovedala vodorovnej čiare a následne zvislej čiare.

Ak je vozidlo vybavené zariadením na vyrovnávanie svetlometov, nastavte spínač zariadenia na vyrovnanie svetlometov do polohy 0.

* Ak je potrebné namierenie, upravte bod namierenia po skutočnom zmeraní svetlej výšky vozidla alebo navštívte spoločnosť Kia, ktorá odporúča navštíviť autorizovaného predajcu Kia / servisného partnera. Môže sa totiž líšiť od skutočnej svetlej výšky vozidla.

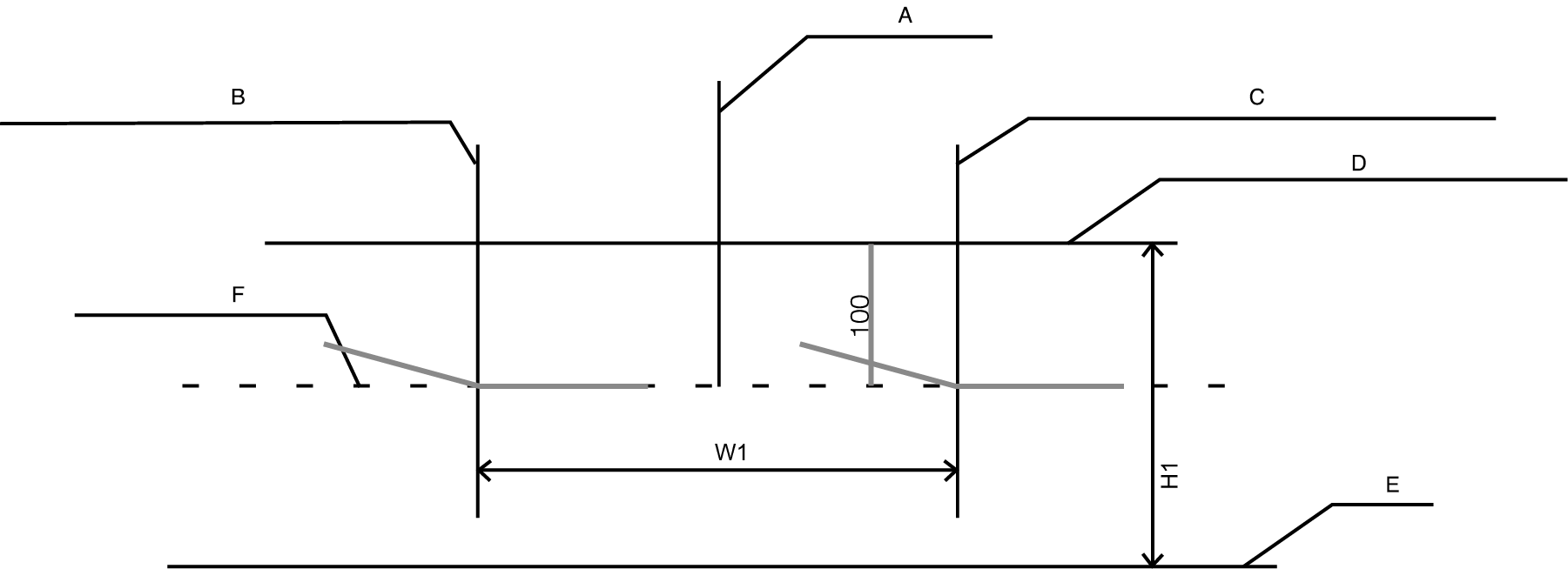

Stretávacie svetlá svetlometov (vozidlo RHD)

Na základe 10 m obrazovky

A: Os vozidla

B: Vertikálna línia stredu žiarovky ľavého predného svetlometu

C: Vertikálna línia stredu žiarovky pravého predného svetlometu

D: Horizontálna línia stredu žiarovky predného svetlometu

E: Uzemnenie

F: Hraničná línia

Zapnite stretávacie svetlá s vodičom (75 kg) prítomným vo vozidle.

Hraničná línia by sa mala zhodovať s hraničnou líniou zobrazenou na obrázku.

Najprv upravte hraničnú líniu tak, aby zodpovedala vodorovnej čiare a následne zvislej čiare.

Ak je vozidlo vybavené zariadením na vyrovnávanie svetlometov, nastavte spínač zariadenia na vyrovnanie svetlometov do polohy 0.

Predné hmlové svetlo

Na základe 10 m obrazovky

A: Os vozidla

B: Vertikálna línia stredu žiarovky ľavého hmlového svetlometu

C: Vertikálna línia stredu žiarovky pravého hmlového svetlometu

D: Horizontálna línia stredu žiarovky hmlového svetloa

E: Uzemnenie

F: Hraničná línia

G: Horná hranica

Zapnite stretávacie svetlá s vodičom (75 kg) prítomným vo vozidle.

Prerušovaná línia by sa mala zobraziť v povolenom rozsahu (sivá oblasť).
