Kotevní místa systému ISOFIX a stropní kotevní bod (upevnění ISOFIX) pro dětské zádržné systémy

Systém ISOFIX drží dětský zádržný systém v případě nehody během jízdy. Tento systém je navržen tak, aby byla instalace dětského zádržného systému snazší, a zároveň snižuje riziko nesprávné instalace dětského zádržného systému. Systém ISOFIX využívá kotevní pásy ve vozidle a upevňovací body na dětském zádržném systému. Systém ISOFIX eliminuje potřebu použití bezpečnostních pásů k připevnění dětského zádržného systému k zadním sedadlům.

Ukotvení ISOFIX tvoří kovové tyče zabudované ve voze. Jsou k dispozici dva spodní kotevní body pro každou polohu sezení ISOFIX, které dětský zádržný systém zajistí pomocí spodních úchytů.

Abyste ve vašem vozidle mohli použít systém ISOFIX, musíte mít dětský zádržný systém s úchyty ISOFIX.

Výrobce dětského zádržného systému vám poskytne pokyny k používání dětského zádržného systému s úchyty pro kotvy ISOFIX.

Kotvy ISOFIX jsou určeny pouze pro instalaci na krajní pravé nebo levé zadní sedadlo. Jejich umístění je znázorněno na vyobrazení.

VÝSTRAHA

Dětský zádržný systém se pomocí kotev ISOFIX nepokoušejte instalovat na prostřední zadní sedadlo. Pro toto sedadlo nejsou kotvy ISOFIX k dispozici. Pokud kotvy krajních sedadel použijete k instalaci dětského zádržného systému na prostřední zadní sedadlo, může dojít k poškození kotev.

Typ A

Typ B

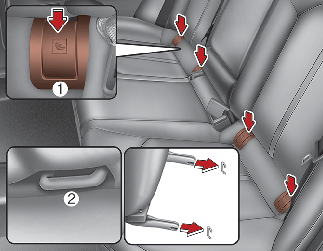

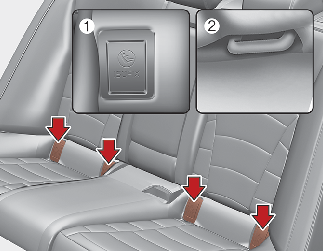

Kotvy ISOFIX jsou umístěny mezi zádovou opěrkou a polštářem zadního levého a pravého krajního sedadla a jsou označeny symboly.

Chcete-li použít kotvy ISOFIX, zatlačte horní část krytu kotvy ISOFIX.

* (1): Označení kotevního místa systému ISOFIX (typ A- , typ B- )

(2): Úchyt ISOFIX

Upevnění dětského zádržného systému kotevním systémem „ISOFIX“

Upevnění dětského zádržného systému i-velikosti nebo ISOFIX na krajní sedadlo vzadu:

Z prostoru kotevních míst ISOFIX odstraňte bezpečnostní pás.
Odstraňte veškeré další předměty, které by mohly překážet správnému upevnění dětského zádržného systému na kotevní body ISOFIX.
Dětský zádržný systém umístěte na sedadlo vozidla a podle pokynů v návodu k zádržnému systému ho upevněte na kotevní body ISOFIX.
Pro správné upevnění a spojení se systémem ISOFIX postupujte podle pokynů výrobce dětského zádržného systému.

VÝSTRAHA

Při použití systému ISOFIX postupujte podle následujících preventivních pokynů:

Přečtěte si a dodržujte veškeré pokyny k instalaci dodávané s vaším dětským zádržným systémem.
Pro zabránění dosahu dítěte na nepoužívané bezpečnostní pásy zapněte přezky všech nepoužívaných pásů do jejich zámků tak aby byly pásy za dítětem. Pokud by se hrudní část pásu dostala na krk dítěte, mohlo by při napnutí pásu dojít k udušení.
Na jedno kotevní místo ISOFIX neumisťujte NIKDY více dětských zádržných systémů. Mohlo by dojít k uvolnění nebo prasknutí kotevního bodu nebo úchytu.
Po nehodě nechte kotevní systém ISOFIX zkontrolovat u svého prodejce. Při nehodě může dojít k poškození kotevních bodů ISOFIX a nemusí být zaručeno správné upevnění dětského zádržného systému.

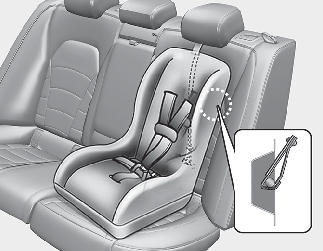

Upevnění dětského zádržného systému stropním kotevním pásem

Kotevní pás pro systém upevnění dětského zádržného systému do stropu je umístěný na zadní straně opěradel zadních sedadel.

Kotevní pás dětského zádržného systému veďte přes opěrák. Při vedení kotevního pásu postupujte podle pokynů výrobce dětského zádržného systému.
Připojte stropní kotevní pás ke stropnímu kotevnímu úchytu, poté stropní kotevní pás utáhněte v souladu s pokyny výrobce dětského zádržného systému tak, aby byl dětský zádržný systém pevně připevněn k sedadlu.

VÝSTRAHA

Při instalaci stropního kotevního pásu postupujte podle následujících bezpečnostních pokynů:

Přečtěte si a dodržujte veškeré pokyny k instalaci dodávané s vaším dětským zádržným systémem.
K jednomu stropnímu úchytu ISOFIX NIKDY nepřipevňujte více než jeden dětský zádržný systém. Mohlo by dojít k uvolnění nebo zlomení kotvy nebo úchytu.
Stropní kotevní pás připevněte pouze ke správnému stropnímu kotevnímu bodu. V případě upevnění k něčemu jinému by nemusel fungovat správně.
Kotevní místa pro upevnění dětského zádržného systému jsou dimenzovaná na zatížení, působená dětským zádržným systémem.

Za žádných okolností nesmí být použity pro upevnění bezpečnostních pásů pro dospělé osoby nebo upevnění předmětů nebo vybavení ve vozidle.
