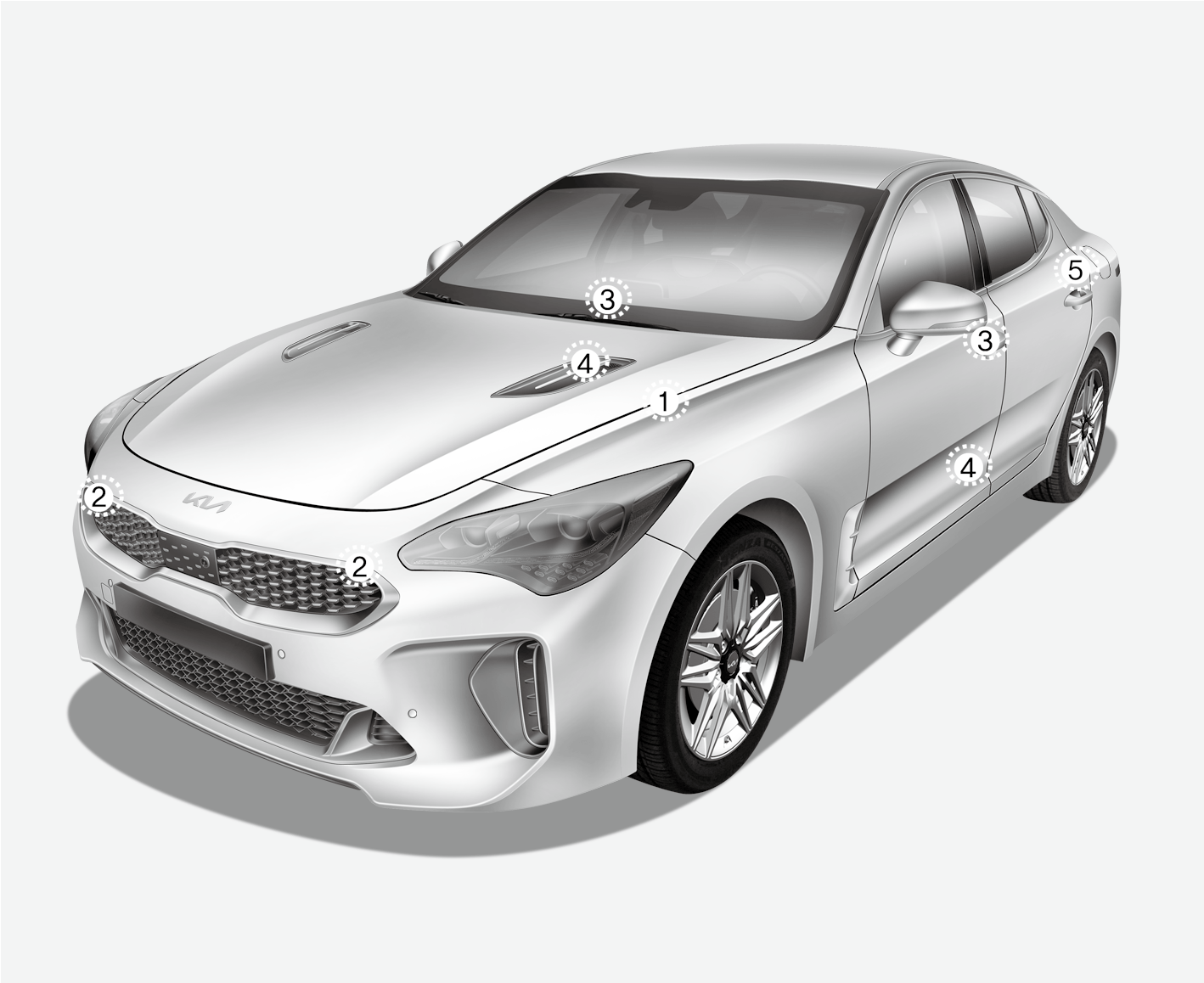

* Skutečný tvar a umístění čidel se od ilustrací může lišit.

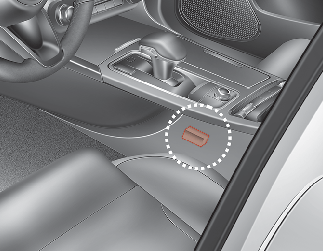

1. Řídicí jednotka SRS/čidlo převrácení (je-li součástí výbavy)

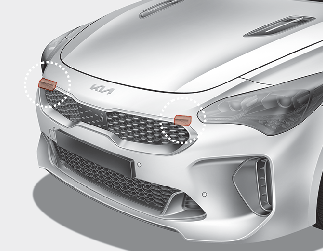

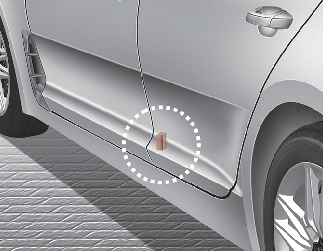

2. Čidlo čelního nárazu

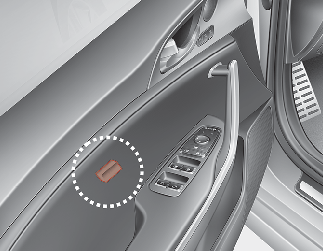

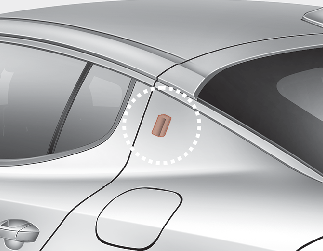

3. Čidlo bočního nárazu

4. Čidlo bočního nárazu

5. Čidlo bočního nárazu

Podmínky pro nafouknutí/nečinnosti airbagu

Při nehodách nastává mnoho situací, při kterých by použití airbagu nepřineslo zvýšení ochrany cestujících osob.

Mezi takové situace patří nárazy zezadu, druhé a třetí nárazy při nehodách s větším počtem kontaktů, stejně jako nehody v nízké rychlosti.

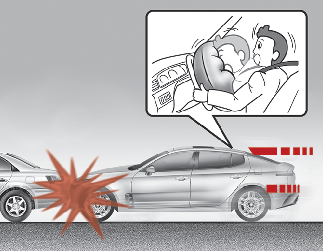

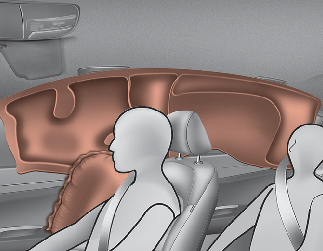

Přední airbagy jsou navrženy tak, aby se nafoukly při čelní srážce v závislosti na intenzitě, rychlosti nebo úhlu čelní srážky.

* Skutečný tvar airbagů se může od vyobrazení lišit.

Boční a okenní airbagy jsou určené pro nafouknutí při nehodě, kdy je čidly, podle intenzity, rychlosti a úhlu, zjištěn boční náraz.

Přestože jsou přední airbagy (před sedadlem řidiče a spolujezdce) konstruovány pro nafouknutí pouze při čelním nárazu, mohou se nafouknou i při jiném typ nehod, pokud čidlo čelního nárazu zaznamená dostatečný podnět. Boční airbagy (boční a/nebo okenní) jsou určené pro nafouknutí při bočním nárazu, avšak mohou se nafouknout i při jiném typu nehody, pokud čidlo bočního nárazu zaznamená dostatečný podnět.

Pokud při přejíždění nerovností nebo překážek na nezpevněné vozovce nebo najetí na chodník dojde k nárazu do podvozku vozidla, může dojít k nafouknutí airbagů. Při jízdě na nezpevněných cestách nebo v místech, která nejsou určená pro provoz vozidel, jeďte opatrně, aby nemohlo dojít k nežádoucí aktivaci airbagů.

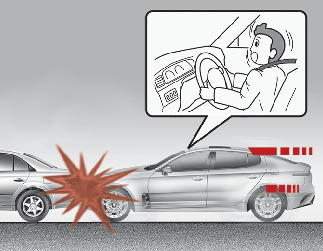

• Při určitých srážkách v nízké rychlosti nemusí dojít k aktivaci airbagů. Airbagy jsou konstruovány tak, aby se v těchto případech neaktivovaly, jelikož při těchto srážkách nemusí poskytnout větší ochranu, než jakou poskytují bezpečnostní pásy.

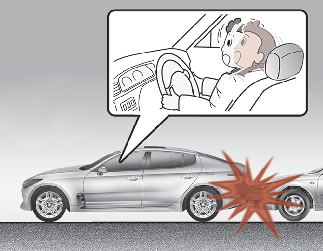

• Airbagy nejsou konstruovány tak, aby se aktivovaly při nárazu zezadu, protože cestující jsou silou nárazu vrženi směrem dozadu. V tomto případě by airbagy nebyly schopny poskytnout žádnou výhodu.

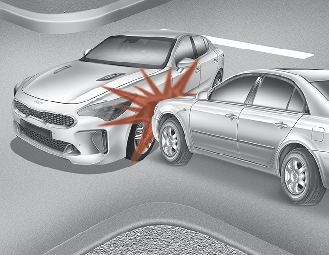

• Přední airbagy se nemusí nafouknout při bočním nárazu, jelikož se cestující po nárazu pohybují ve směru nárazu. Při bočních nárazech by tak aktivace předních airbagů cestujícímu neposkytovala žádnou doplňující ochranu.



• Pokud je však vozidlo vybaveno bočními a okenními airbagy, může v závislosti na intenzitě a úhlu nárazu a rychlosti vozidla dojít k aktivaci těchto airbagů.

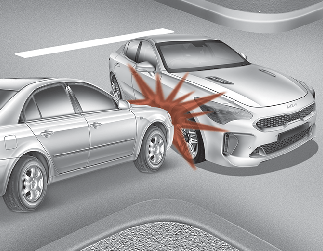

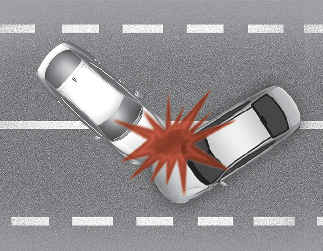

• Při úhlové srážce může síla nárazu cestujícími pohnout do směru, kde by airbagy nebyly schopny poskytnout jakoukoli doplňující ochranu, senzory tudíž airbagy nemusí aktivovat.

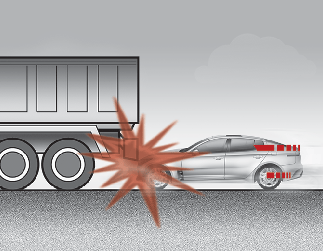

• Těsně před nárazem řidiči často prudce brzdí. Takové prudké brzdění snižuje přední část vozidla a způsobuje, že vozidlo „zajede“ pod vozidlo s vyšší světlou výškou. Airbagy se v této situaci nemusí aktivovat, protože zpomalovací síly zaznamenané senzory mohou být při tomto druhu srážky výrazně sníženy.

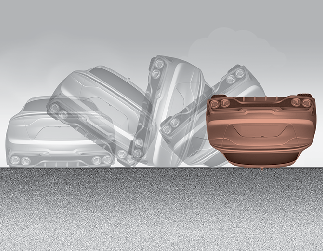

• Přední airbagy se nemusí aktivovat při převrácení, protože aktivace předního airbagu by v takové situaci nijak nepřispěla k další ochraně cestujícího.




  UPOZORNĚNÍ

  Pokud je vozidlo vybaveno čidlem převrácení

  Pokud je však vozidlo vybaveno bočními a okenními airbagy, mohou se tyto airbagy při převrácení nafouknout, pokud senzor vyhodnotí, že došlo k převrácení.



  UPOZORNĚNÍ

  Bez čidla převrácení

  Pokud je vozidlo vybaveno bočními a okenními airbagy, mohou se boční a/nebo okenní airbagy nafouknout, když dojde k převrácení vozidla v důsledku bočního nárazu.

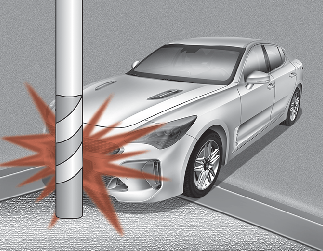

• Airbagy se nemusí nafouknout, pokud se vozidlo střetne s objekty jako jsou sloupy veřejného osvětlení nebo stromy, kdy je bod nárazu soustředěn na jednu oblast a plná síla nárazu není přenesena na senzory.
