Součásti systému airbagů SRS a jejich funkce

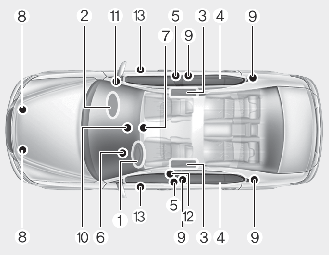

Systém airbagů obsahuje následující součásti:

  1. Přední modul airbagu řidiče

  2. Přední modul airbagu spolujezdce

  3. Boční moduly airbagů

  4. Okenní moduly airbagů

  5. Sestava napínáku předpínačů

  6. Varovná kontrolka airbagů

  7. Řídící jednotka SRS (SRSCM)/čidlo převrácení*

  8. Čidlo čelního nárazu

  9. Čidla bočního nárazu

  10. Kontrolka ON/OFF (zapnutí/vypnutí) airbagu spolujezdce (pouze pro sedadlo spolujezdce vpředu)*

  11. Spínač zapnutí/vypnutí (ON/OFF) airbagu spolujezdce*

  12. Přední předpínač u řidiče*

  13. Boční tlaková čidla

* : je-li součástí výbavy

Pokud je tlačítko START/STOP (Nastartování/vypnutí motoru) v poloze ON (Zapnuto), jednotka SRSCM průběžně monitoruje všechny součásti systému airbagů SRS s cílem stanovit, zda intenzita nárazu dosáhla úrovně pro aktivaci airbagů nebo předpínačů bezpečnostních pásů.

Varovná kontrolka systému airbagů SRS na přístrojovém panelu svítí přibližně 6 sekund po přepnutí tlačítka ENGINE START/STOP (nastartování/vypnutí motoru) do polohy ON (Zapnuto). Poté by varovná kontrolka SRS měla zhasnout.

VÝSTRAHA

Pokud nastane jakákoli z následujících situací, v systému SRS nastala porucha. V takovém případě nechte systém zkontrolovat v odborném servisu. Kia doporučuje návštěvu autorizovaného servisu či prodejce Kia.

  • Kontrolka se nerozsvítí bezprostředně po otočení tlačítka ENGINE START/STOP (nastartování/vypnutí motoru) do polohy ON (Zapnuto).

  • Kontrolka po úvodních zhruba 6 vteřinách zůstane nadále svítit.

  • Kontrolka se rozsvítí při jízdě vozidla.

  • Kontrolka bliká, pokud je tlačítko ENGINE START/STOP (nastartování/vypnutí motoru) v poloze ON (Zapnuto).

Moduly předních airbagů jsou umístěny ve středu volantu, před sedadlem spolujezdce nad odkládací schránkou a/nebo ve výplních v prostoru u kolen řidiče. Pokud řídicí jednotka SRSCM zachytí definovanou intenzitu nárazu do přední části vozidla, automaticky odpálí přední airbagy.

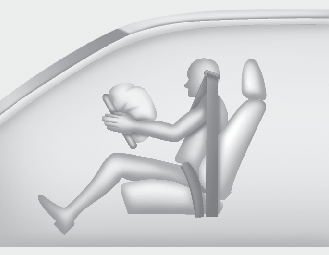

Přední airbag řidiče (1)

Tlakem, vznikajícím při plnění airbagů, dojde k protržení definovaných zón přímo tvarovaných do krytů modulů airbagů. Následné rozevření krytů umožní plné nafouknutí airbagů.

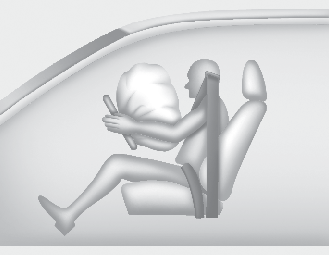

Přední airbag řidiče (2)

Zcela naplněný airbag, v kombinaci se správně umístěným bezpečnostním pásem, zpomalí dopředný pohyb těla řidiče a spolujezdce vpředu a sníží riziko poranění hlavy a hrudníku.

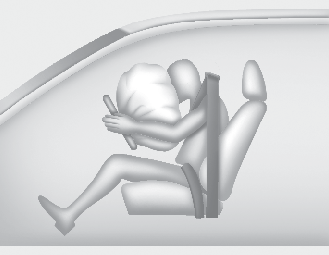

Přední airbag řidiče (3)

Po úplném nafouknutí se airbag začne okamžitě vyfukovat tak, aby umožnil řidiči výhled vpřed, řízení vozidla a další úkony.

Přední airbag spolujezdce
VÝSTRAHA

  • Ve vozidlech s airbagem spolujezdce neumisťujte nad odkládací schránkou před sedadlem spolujezdce vpředu žádné předměty (držáky nápojů, držák CD, nálepky, apod.) Při aktivování airbagu by se z nich staly nebezpečné projektily a způsobily by zranění.

  • Nádobku s osvěžovačem vzduchu neumisťujte na přístrojový panel, ani do jeho blízkosti.

    Při aktivování airbagu by se z ní mohl stát nebezpečný projektil a způsobit zranění spolujezdce.

VÝSTRAHA

  • Aktivování airbagu může být provázeno hlasitým hlukem a uvolněním oblaku jemného prachu do vozidla. Tyto projevy jsou obvyklé a nejsou nebezpečné - airbagy jsou uloženy v jemném zásypu. Prach, vznikající aktivací airbagu, může způsobit podráždění pokožky nebo zraku a u některých osob nepříznivě ovlivnit onemocnění dýchacích cest. Po nehodě, při které dojde k aktivování airbagů, vždy pečlivě omyjte zasaženou pokožku studenou vodou a jemným mýdlem.

  • Systém airbagů SRS je funkční pouze pokud je tlačítko ENGINE START/STOP (nastartování/vypnutí motoru) v poloze ON (Zapnuto). Pokud varovná kontrolka systému SRS nesvítí, pokud svítí i po 6 sekundách po přepnutí tlačítka ENGINE START/STOP (nastartování/vypnutí motoru) do polohy ON (Zapnuto), pokud svítí po nastartování motoru nebo se rozsvítí při jízdě, znamená to, že systém airbagů SRS nefunguje správně. V takovém případě nechte systém zkontrolovat v odborném servisu. Kia doporučuje návštěvu autorizovaného servisu či prodejce Kia.

  • Před výměnou pojistek nebo odpojování kabelu z pólu akumulátoru otočte tlačítko ENGINE START/STOP (nastartování/vypnutí motoru) do polohy OFF (Vypnuto). Nikdy neodstraňujte nebo nevyměňujte pojistky systému airbagů, pokud je tlačítko ENGINE START/STOP (nastartování/vypnutí motoru) v poloze ON (Zapnuto). Při nedodržení tohoto upozornění způsobí rozsvícení varovné kontrolky systému airbagů SRS.
