Popis pojistkového/reléového panelu

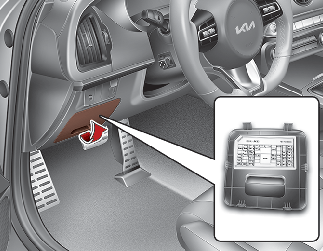

Pojistkový panel u řidiče

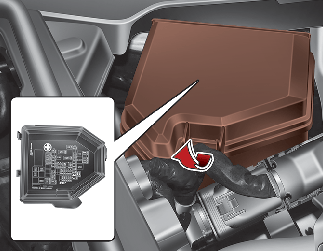

Pojistkový panel v motorovém prostoru

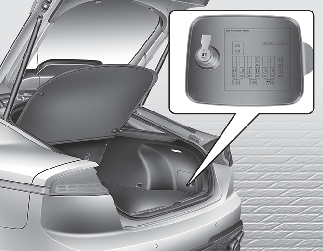

Zadní pojistková skříňka

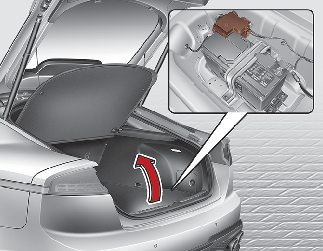

Box akumulátoru – pojistkový panel

Pod krytem pojistkového/reléového panelu jsou na štítku uvedené názvy a hodnoty pro pojistky/relé vozidla.

UPOZORNĚNÍ

Úplný popis pojistkového panelu uvedený v této příručce nemusí odpovídat provedení vozidla. Je platný v době tisku. Při kontrole pojistkového panelu vozidlo postupujte podle údajů na štítku.

Pojistkový panel u řidiče

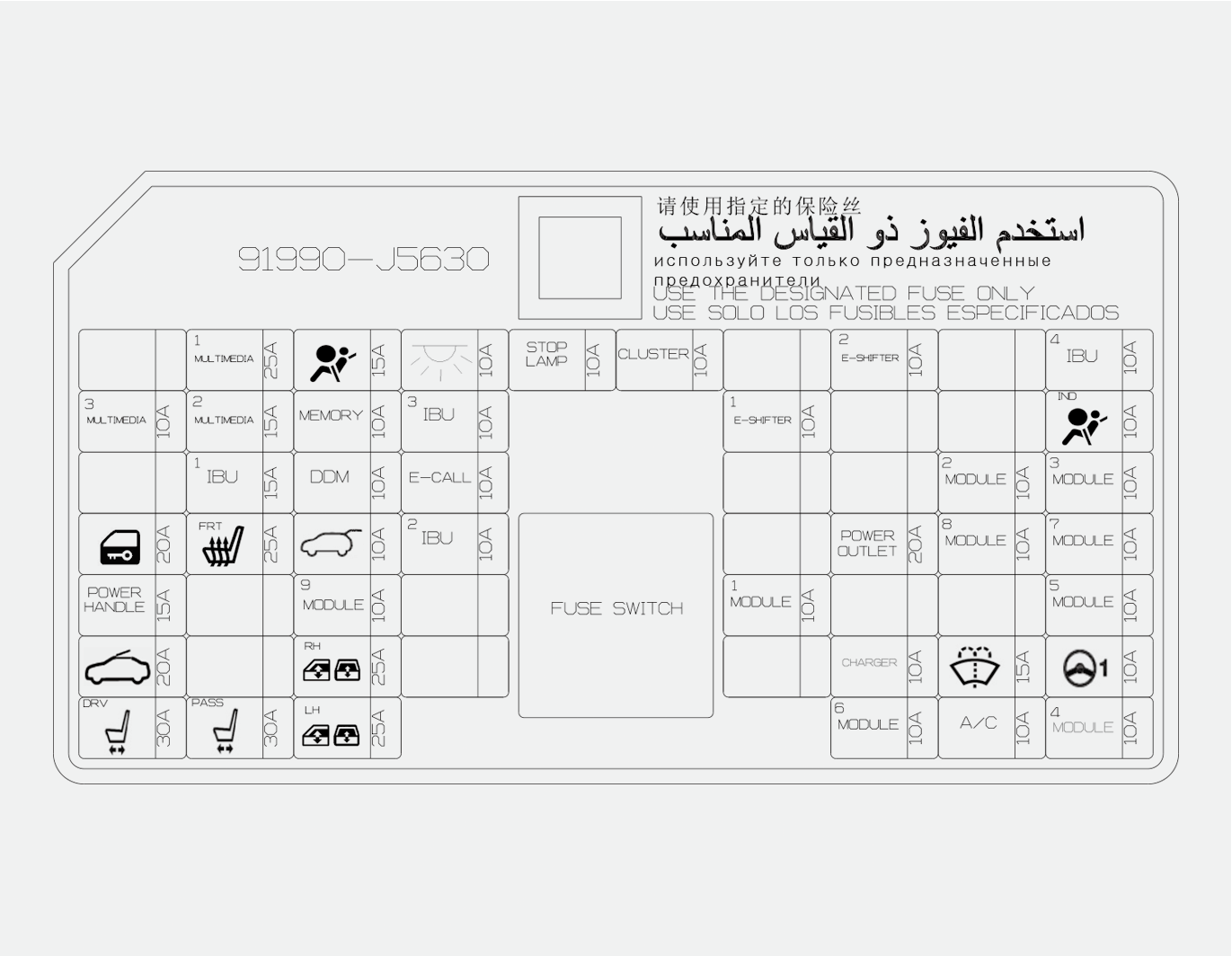

Přístrojový panel (pojistkový panel u řidiče)

Označení pojistek

Symbol

Hodnota pojistky

Chráněný okruh

MULTIMÉDIA 1

25 A

[Modely bez ISG] pojistka – MULTIMÉDIA 3, MULTIMÉDIA 2 [Modely s ISG] nízkonapěťový měnič DC-DC (audiosystém)

AIR BAG

15 A

Řídicí jednotka SRS (doplňkový zabezpečovací systém)

VNITŘNÍ SVĚTLO

10 A

Světlo na stropním panelu, centrální osvětlení interiéru, osvětlení interiéru, osvětlení kosmetického zrcátka (levá/pravá strana), osvětlení zavazadlového prostoru (levá/pravá strana), osvětlení odkládací přihrádky, ambientní osvětlení dveří u řidiče/spolujezdce, osvětlení dveří u řidiče/spolujezdce, osvětlení nožního prostoru u řidiče/spolujezdce

STOP LAMP (Brzdové světlo)

10 A

IBU, spínač brzdových světel

PŘÍSTROJOVÁ DESKA

10 A

Přístrojový panel, průhledový displej

E-SHIFTER 2

10 A

Páka voliče elektronické automatické převodovky (IG1)

IBU 4

10 A

IBU (IG1)

MULTIMÉDIA 3

10 A

[s ISG] Přístrojový panel, průhledový displej, spínač klimatizace, bezdrátová nabíječka, [s ISG] výstraha před kolizí v mrtvém úhlu, [bez ISG] SVM (Zobrazení okolí vozidle)

MULTIMÉDIA 2

15 A

Audiosystém

PAMĚŤ

10 A

Řídicí modul klimatizace, spínač klimatizace, indikátor bezpečnosti, průhledový displej [Modely bez ISG] Přístrojová deska

IBU 3

10 A

IBU (B+)

E-SHIFTER 1

10 A

Páka voliče elektronické automatické převodovky (B+)

AIR BAG IND

10 A

Přístrojový panel, kontrolka připomenutí použití bezpečnostního pásu

IBU 1

15 A

IBU (B+)

MODUL DVEŘÍ ŘIDIČE

DDM

10 A

Modul dveří řidiče, motoricky ovládaná vnější zpětná zrcátka

E-CALL

10 A

MTS (systém Mozen Telematics) modul systému E-Call

MODULE 2

10 A

IBU (IG2)

MODULE 3

10 A

Spínač řadicí páky automatické převodovky, modul dveří řidiče, spínač brzdových světel

ZÁMEK DVEŘÍ

20 A

Relé uzamknutí dveří, relé odemknutí dveří, relé blokovacího systému

VYTÁPĚNÍ SEDADEL

25 A

Řídicí jednotka ventilace přední části, řídicí jednotka vyhřívání předních sedadel

ZADNÍ DVEŘE

10 A

Relé zadních výklopných dveří, relé víka palivové nádrže, spínač bezpečnostních výplní

IBU 2

10 A

IBU (B+ (ESCL)), dešťový senzor

ELEKTRICKÁ ZÁSUVKA

20 A

Přední elektrická zásuvka

MODUL 8

10 A

Ovladač ventilátoru chlazení (motor BLDC)

MODUL 7

10 A

IBU, jednotka ECS, AWD (pohon všech kol), ECM (elektronický řídicí modul), modul adaptivního tempomatu, kontrolka řadicí páky automatické převodovky, spínač konzoly (přední/horní), SVM (zobrazení okolí vozidla), spínač bezpečnostních výplní, čidlo úhlu natočení volantu, modul naklonění a teleskopického vysunutí volantu, systém udržování v jízdním pruhu, modul elektronické kontroly uchycení motoru

ELEKTRICKY OVLÁDANÉ KLIKY

15 A

Modul teleskopického vysunutí a nastavení sklonu volantu

MODUL 9

10 A

Řídicí jednotka pro proudění vzduchu v bederní oblasti řidiče

MODUL 1

10 A

Konektor Data Link, spínač konzoly (horní), ambientní osvětlení prostoru dveří řidiče/spolujezdce

MODUL 5

10 A

Řídicí jednotka klimatizace, spínač klimatizace, audiosystém, čelní světlomet (vlevo/vpravo), nízkonapěťový měnič DC-DC (AMP (zesilovač)), elektrochromatické zrcátka, AMP (zesilovač), MTS (systém Mozen Telematics) modul systému E-Call, řídicí modul integrovaného paměťového systému řidiče, řídicí jednotka ventilace sedadel vpředu, řídicí jednotka vyhřívání předních/zadních sedadel, bezdrátová nabíječka

STŘEŠNÍ OKNO

20 A

Řídicí jednotka střešního okna (sklo)

ELEKTRICKY OVLÁDANÉ OKNO SPOLUJEZDCE

25 A

Modul elektricky ovládaného okna spolujezdce, modul elektricky ovládaného okna zadního okna (napravo)

CHARGER

CHARGER

10 A

USB nabíječka vpředu/vzadu

WASHER

15 A

Sdružený ovladač

MDPS

10 A

Jednotka MDPS (elektromotor posilovače řízení), (R-MDPS (elektromotor posilovače řízení))

ELEKTRICKY OVLÁDANÉ SEDADLO ŘIDIČE

30 A

Řídicí modul integrovaného paměťového systému řidiče, manuální spínač u řidiče

ELEKTRICKY OVLÁDANÉ SEDADLO SPOLUJEZDCE

30 A

Manuální spínač u spolujezdce

ELEKTRICKY OVLÁDANÉ OKNO U ŘIDIČE

25 A

Modul elektricky ovládaného okna, modul elektricky ovládaného okna zadního okna (nalevo)

MODUL 6

10 A

IBU, jednotka monitorovacího systému 360°, audiosystém, AMP (zesilovač), MTS (systém Mozen Telematics) modul systému E-Call, nízkonapěťový měnič DC-DC (Audio/AMP (zesilovač)), páka voliče elektronické automatické převodovky (SBW (elektronické řazení)), svorkovnice motorového prostoru (relé elektrické zásuvky)

A/C

A/C

10 A

Řídicí jednotka klimatizace, spínač klimatizace, svorkovnice motorového prostoru (relé ventilátoru)

MODUL 4

10 A

Čelní světlomet (levá/pravá strana), řídicí jednotka AFS, řídicí jednotka pro nastavení sklonu předních světlometů

Pojistkový panel v motorovém prostoru

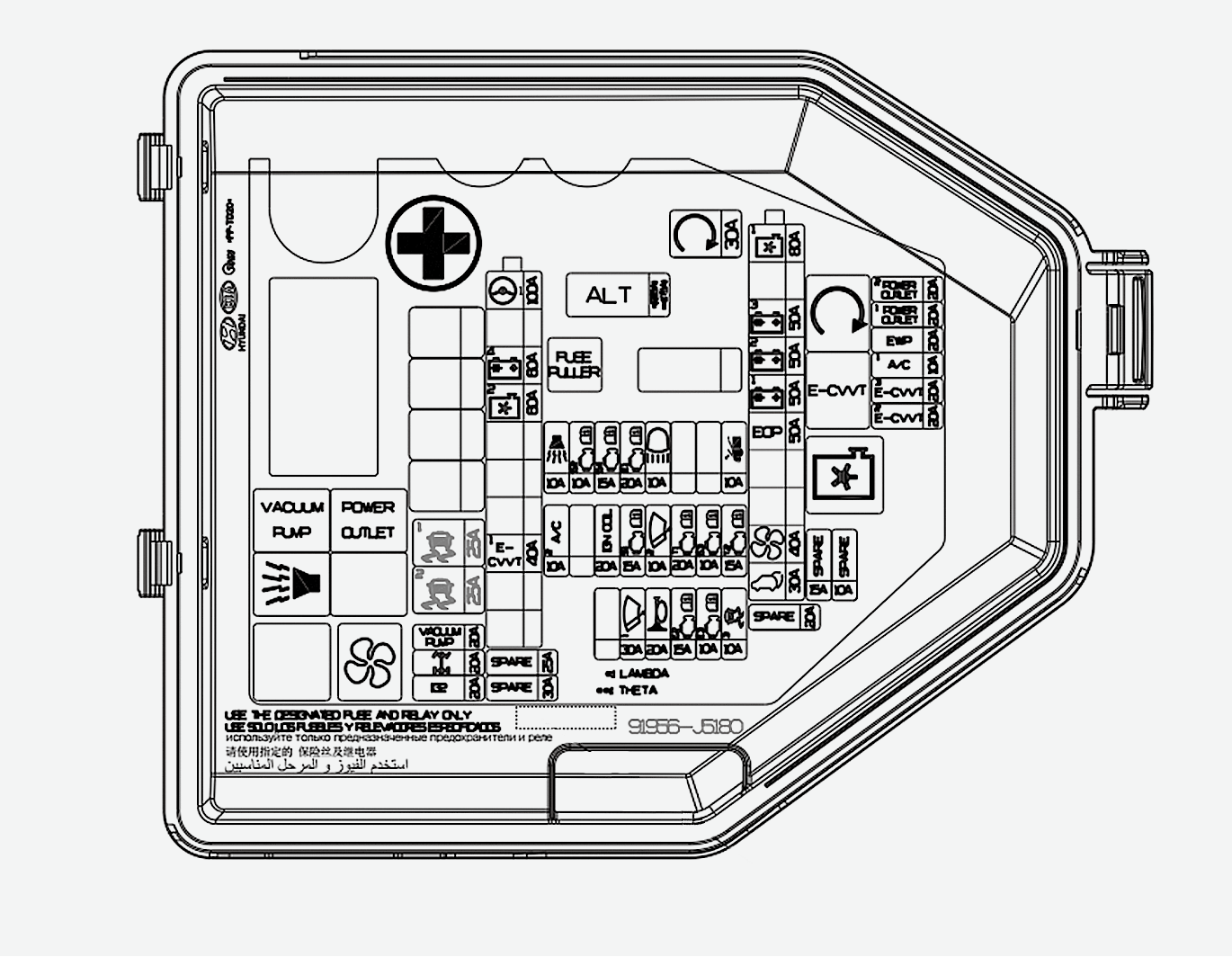

Pojistkový panel v motorovém prostoru

Označení pojistek

Symbol

Hodnota pojistky

Chráněný okruh

ALT

175 A

225A

Alternátor, pojistka - GLOW, sdružená pojistka - C/FAN1 / B+4 / B+3 / B+2 / B+1 / OPCU / ESC1 / ESC2 / BLOWER / TAIL GATE

START (Nastartování)

30 A

Startovací relé

C/FAN 1

80 A

Řídicí jednotka ventilátoru chlazení [bezkomutátorový stejnosměrný elektromotor (BLDC)]

B+3

50 A

Svorkovnice přístrojového panelu (pojistka – BRZDOVÉ SVĚTLO, Pojistky proudového chrániče – VNITŘNÍ SVĚTLO / MULTIMÉDIA3 / MULTIMÉDIA2 / PAMĚŤ1 / IBU3 / MODUL DVEŘÍ ŘIDIČE / E-CALL)

B+2

50 A

Svorkovnice přístrojového panelu (pojistka – ZÁMEK DVEŘÍ / ELEKTRICKY OVLÁDANÉ KLIKY / STŘEŠNÍ OKNO / ELEKTRICKY OVLÁDANÉ SEDADLO ŘIDIČE / ELEKTRICKY OVLÁDANÉ SEDADLO SPOLUJEZDCE)

B+1

50 A

Svorkovnice přístrojového panelu (POJISTKA – VYTÁPĚNÍ SEDADLA / ZADNÍ DVEŘE / MODUL9 / ELEKTRICKY OVLÁDANÉ OKNO U SPOLUJEZDCE / ELEKTRICKY OVLÁDANÉ OKNO U ŘIDIČE)

EOP

50 A

[s ISG] Elektrické olejové čerpadlo

ESC 1

25 A

Řídící jednotka ESC (Elektronický stabilizační systém)

ESC 2

25 A

Řídící jednotka ESC (Elektronický stabilizační systém)

BLOWER

40 A

Relé ventilátoru

ZADNÍ DVEŘE

30 A

Modul elektrického ovládání zadních dveří

MDPS

100 A

Jednotka MDPS (motor posilovače řízení)

B+4

60 A

Řídicí relé motoru, pojistka – HOUKAČKA / STĚRAČ1 / DÁLK.SVĚTLA SVĚTLOM. / B/ALARM)

C/FAN 2

60 A

Řídicí jednotka ventilátoru chlazení [stejnosměrný elektromotor (DC)]

E-CVVT 1

40 A

[(zážehový motor) 2.0 FR T-GDi] relé E-CVVT

PODTLAKOVÉ ČERPADLO

20 A

Relé podtlakového čerpadla

AWD

20 A

AWD (pohon všech kol) ECM (elektronický řídicí modul)

IG 2

20 A

Relé IG2

ELEKTRICKÁ ZÁSUVKA 2

20 A

Zadní elektrická zásuvka

ELEKTRICKÁ ZÁSUVKA 1

20 A

Přední elektrická zásuvka

A/C 1

10 A

Řídicí jednotka klimatizace

E-CVVT 3

20 A

[(zážehový motor) 2.0 FR T-GDi]

ECM (řídicí jednotka motoru)

E-CVVT 2

20 A

[(zážehový motor) 2.0 FR T-GDi]

ECM (řídicí jednotka motoru)

ESC 3

10 A

Systém ESC (systém elektronické stabilizace), univerzální kontrolní konektor

ECU 3

10 A

ECM (řídicí jednotka motoru)

ECU 2

15 A

ECM (řídicí jednotka motoru)

KLAKSON

20 A

Relé klaksonu

STĚRAČ 1

30 A

Relé pohonu stěrače

TCU 2

15 A

TCM (řídící jednotka převodovky), [s ISG] čerpadlo motorového oleje

O2

SNÍMAČ

15 A

[(zážehový motor) 2.0 FR T-GDi, (zážehový motor) 3.3 T-GDi] kyslíkové čidlo (UP/DOWN)

TCU 1

20 A

TCM (modul řízení převodovky)

STĚRAČ 2

10 A

Relé pohonu stěrače

SENSOR 1

15 A

Relé palivového čerpadla

IGN COIL

20 A

[(zážehový motor) 2.0 FR T-GDi] cívka zapalování #1/#2/#3/#4[(zážehový motor) 3.3 T-GDi] cívka zapalování #1/#2/#3/#4/#5/#6

ACTIVE HOOD

10 A

Řídicí jednotka zdvihu aktivní kapoty

DÁLK.SVĚTLA – ČEL.SVĚTLOMETY

10 A

Relé (dálkového světla) čelních světlometů

ECU 1

20 A

ECM (řídicí jednotka motoru)

ČIDLO 3

10 A

[(zážehový motor) 2.0 FR T-GDi, (zážehový motor) 3.3 T-GDi] VACUUM PUMP RELAY, VACCUM SW

ČIDLO 2

10 A

[(zážehový motor) 2.0 FR T-GDi, (zážehový motor) 3.3 T-GDi] relé chladícího ventilátoru, řídící olejový ventil, přepouštěcí elektromagnetický ventil, RCV (řídící ventil recirkulace), elektrický termostat

[(zážehový motor) 3.3 T-GDi] elektromagnetický ventil tlaku oleje, ACTIVE VARIABLE EXHAUST VALVE

B/ALARM

10 A

Relé klaksonu zabezpečovacího systému

EWP

EWP

20 A

Elektrické vodní čerpadlo

A/C 2

10 A

Bezspojkový kompresor
Relé

Název relé

Symbol

Typ

Relé podtlakového čerpadla

ISO HC MICRO

Relé klaksonu zabezpečovacího systému

ISO MIKRO

Relé elektrické zásuvky

ISO HC MICRO

Relé ventilátoru

ISO HC MICRO

Startovací relé

ISO HC MICRO

Relé E-CVVT (G4KL)

ISO MIKRO

Relé ventilátoru chladiče

3725 MINI

Zadní pojistková skříňka

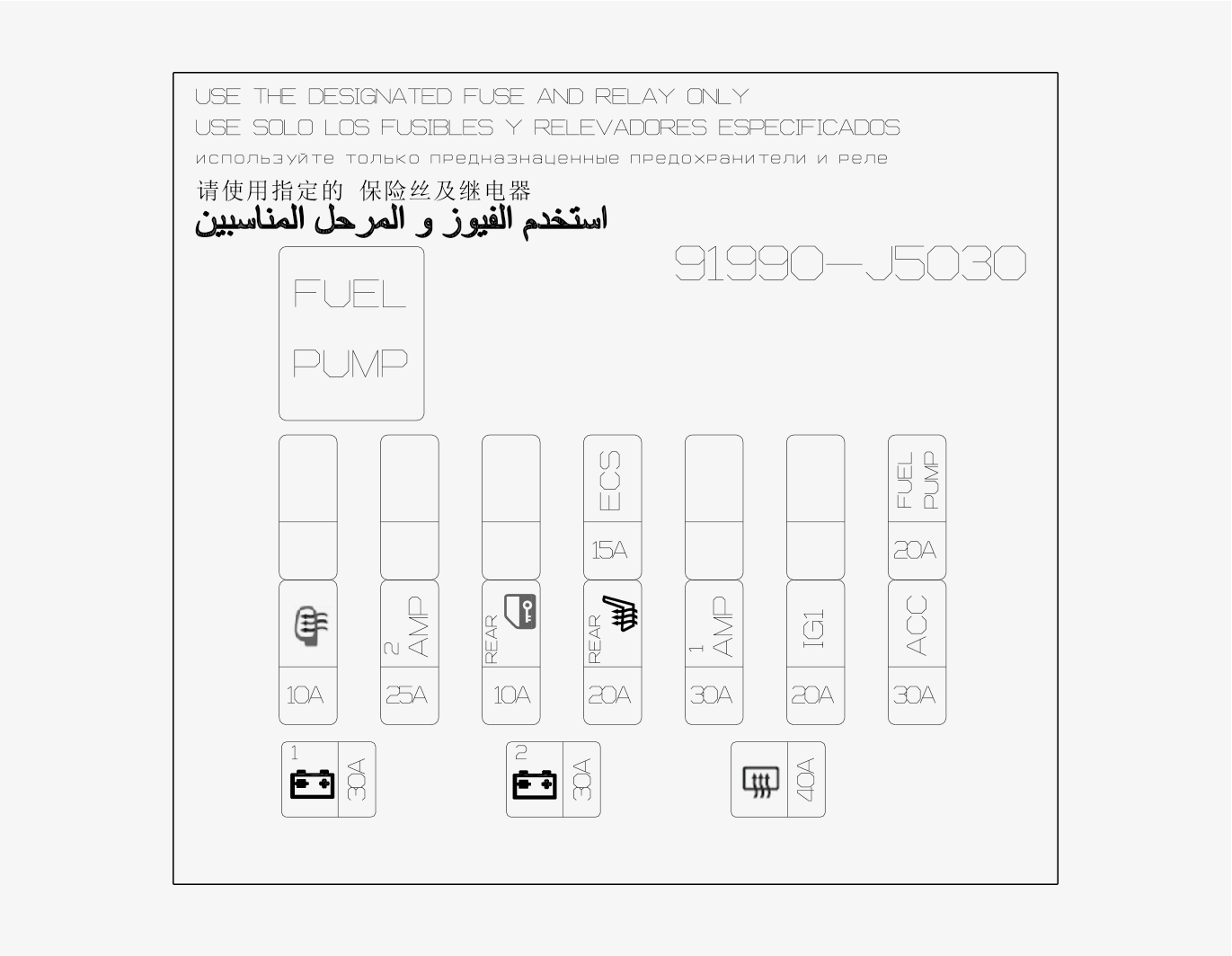

Zadní pojistková skříňka

Označení pojistek

Symbol

Hodnota pojistky

Chráněný okruh

ECS

15 A

Jednotka elektronicky řízeného odpružení (ECS)

VYHŘÍVÁNÍ ZAD. SEDADEL

20 A

Řídicí jednotka vyhřívání zadních sedadel

VYHŘÍVANÁ ZRCÁTKA

10 A

Spínač klimatizace, motoricky ovládaná vnější zpětná zrcátka

FUEL PUMP

20 A

Relé palivového čerpadla

BLOKOVACÍ SYSTÉM

10 A

Ovládací prvek zadních dveří (levá strana / pravá strana) (pravostranné řízení)

TOPENÍ VZADU

40 A

Relé topení vzadu

AMP 2

25 A

AMP (zesilovač) (MOBIS/PREMIUM)

AMP 1

30 A

[Modely bez ISG] pojistka – AMP2 [Modely s ISG] nízkonapěťový měnič DC-DC (AMP (zesilovač))

IG1

15 A

Relé IG1

ACC

ACC

30 A

Relé ACC

B+1

30 A

Svorkovnice přístrojového panelu (pojistka – IBU1/IBU2)

B+2

30 A

Svorkovnice přístrojového panelu (pojistka - E-SHIFTER / MODULE1)

Box akumulátoru – pojistkový panel

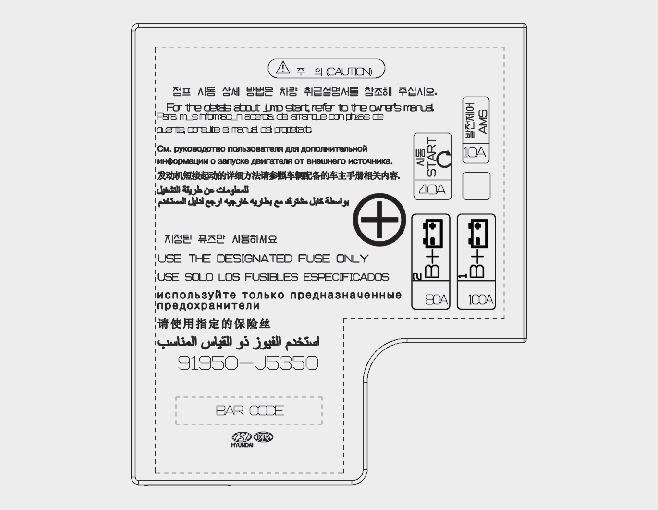

Box akumulátoru – pojistkový panel

Označení pojistek

Symbol

Hodnota pojistky

Chráněný okruh

B+1

100 A

Zadní vedlejší svorkovnice (pojistka – PALIVOVÉ ČERPADLO / TOPENÍ VZADU / AMP1)

B+2

80 A

Zadní vedlejší svorkovnice (relé DCU, pojistka – ECS1 / ZADNÍ ČÁST – S / TOPENÍ / IG1)

START (Nastartování)

40 A

Svorkovnice motorového prostoru (relé elektrické zásuvky), pojistka – START / ECU2 / TCU1)

AMS

10 A

Čidlo akumulátoru
