Nafoukněte pneumatiky na stanovený tlak a z vozidla odstraňte veškerou zátěž kromě řidiče, náhradní pneumatiky a nářadí.
Vozidlo by mělo stát na rovné ploše.
Na zástěnu nakreslete svislé linky (svislé linky procházejí středem příslušných předních světel) a vodorovnou linku (vodorovná linka prochází středem předních světel).
S předními světly a akumulátorem v normálním stavu zaměřte přední světla tak, aby nejjasnější světlo procházelo průsečíky vodorovných a svislých linek.

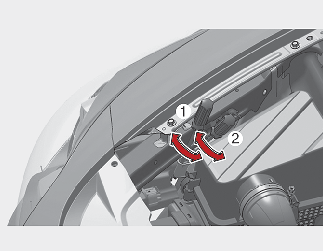

Chcete-li namířit potkávací a dálková světla doleva nebo doprava, otáčejte šroubem (1) po směru nebo proti směru hodinových ručiček. Chcete-li namířit potkávací a dálková světla nahoru nebo dolů, otáčejte šroubem (2) po směru nebo proti směru hodinových ručiček.

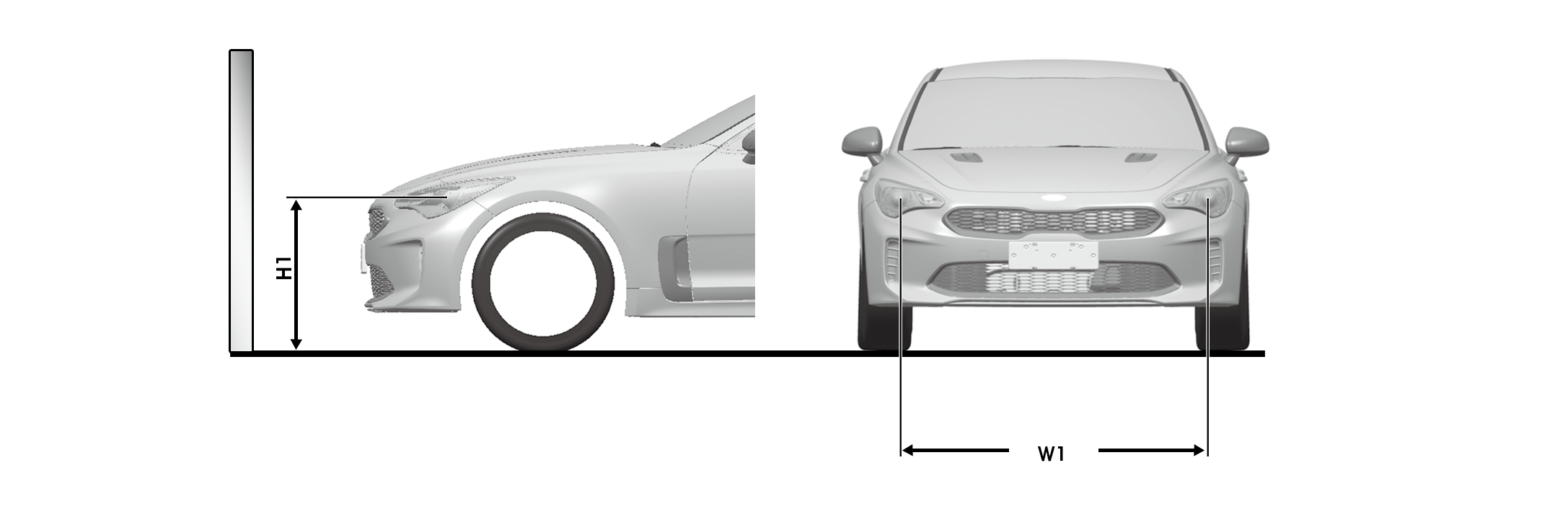

* A : Zobrazované

Jednotky: mm

Stav vozidla	Čelní světlomet (halogenový typ)		Čelní světlomet (LED typ)
	Výška nad povrchem	Vzdálenost mezi světly	Výška nad povrchem	Vzdálenost mezi světly
	Potkávací/dálková světla	Potkávací/dálková světla	Potkávací/dálková světla	Potkávací/dálková světla
	H1	W1	H2	W2
Bez řidiče / [mm (palce)]	698 (27,5)	1 482 (58,3)	720 (28,3)	1 486 (58,5)
S řidičem / [mm (palce)]	693 (27,3)	1 482 (58,3)	715 (28,1)	1 486 (58,5)

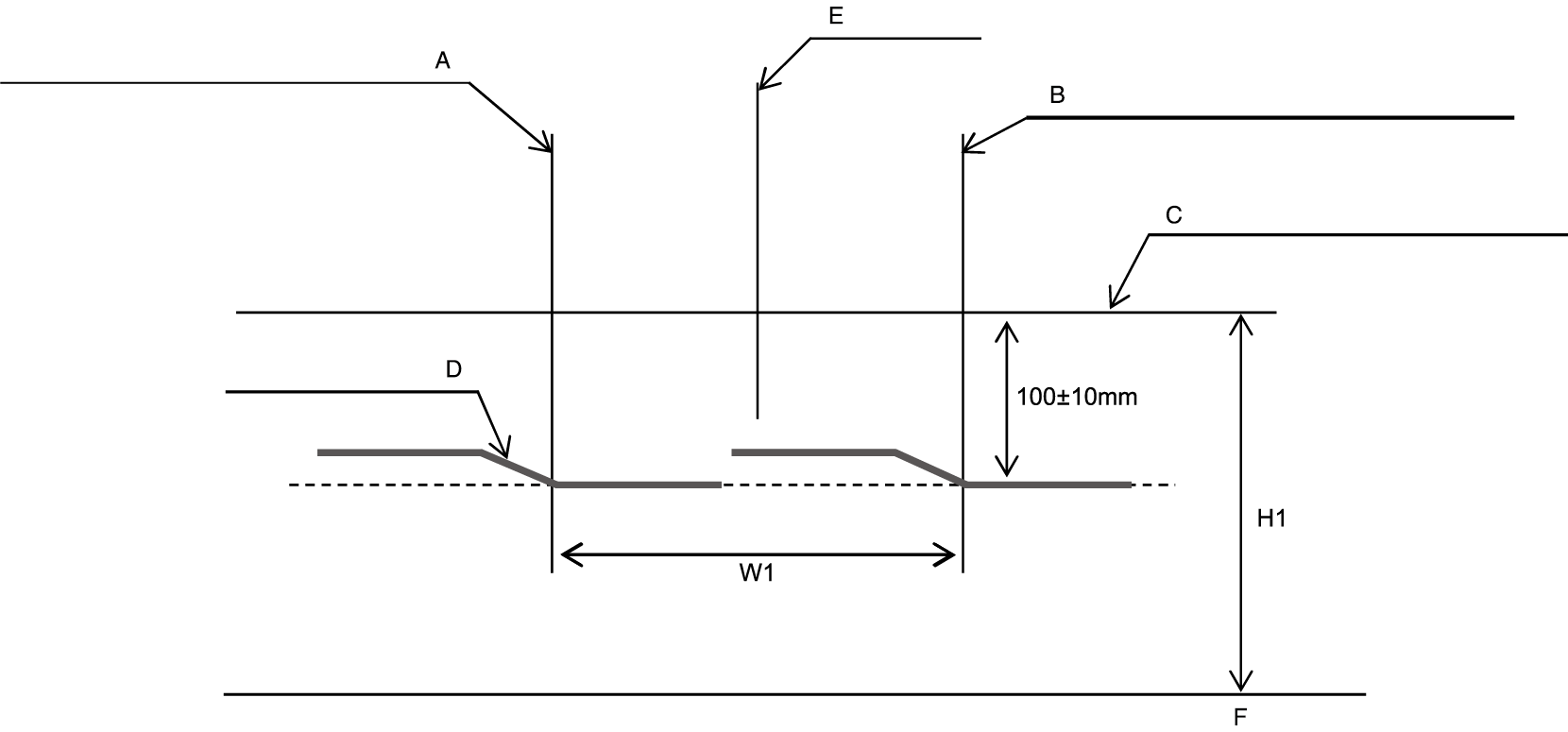

Potkávací světla čelních světlometů (Levostranné řízení)

Zapněte potkávací světla bez osob ve vozidle.
Hrana stínění by měla být odpovídat vyobrazené linii.
Při nastavování potkávacích světel by po nastavení vodorovného zaměření mělo být nastaveno i svislé zaměření.
Pokud je vozidlo vybaveno systémem naklápění světlometů, nastavte příslušný ovladač do polohy 0.

Při zobrazení na 10 m

A : Svislá linka středu žárovky levého čelního (potkávacího) světla

B : Svislá linka středu žárovky pravého čelního (potkávacího) světla

Vodorovná linka středu žárovky levého (potkávacího) čelního světla

D : Ořezová linka

E : Osa vozidla

F : Země

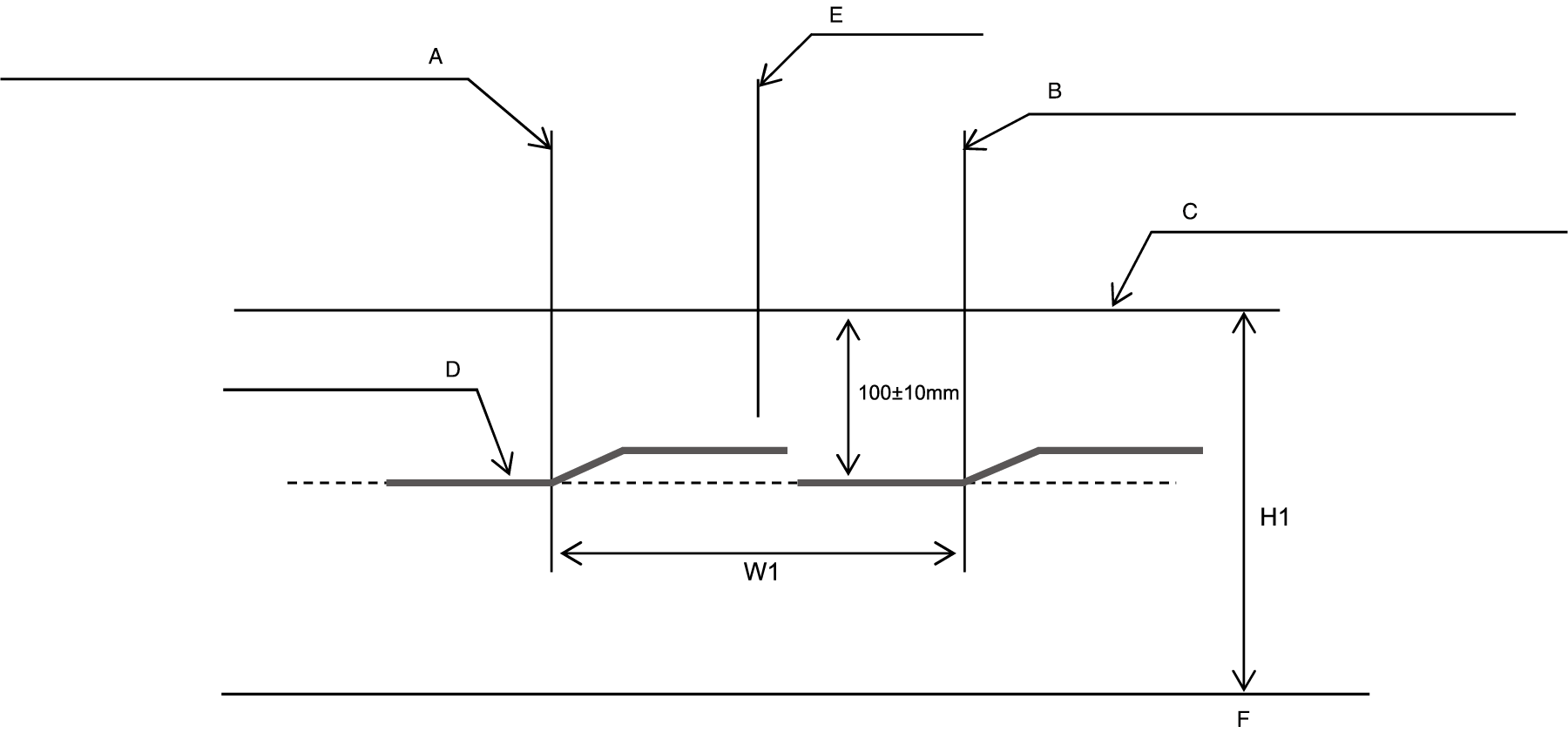

Potkávací světla čelních reflektorů (Pravostranné řízení)
