1. Kod i wtyczka (ustawianie kodu)

2. Skrzynka sterująca

3. Przewód ładowania i złącze ładowania

* W zależności od regionu pojazd może nie być wyposażony w ten kabel.

Jeżeli dojechanie do publicznej stacji ładowania jest niemożliwe z powodu niskiego poziomu naładowania akumulatora, można naładować samochód za pomocą przenośnego przewodu ładującego 220 V ( skrzynka sterująca ICCB), który można nabyć opcjonalnie.

• Przewód ten jest zaprojektowany tak, by uniknąć problemów związanych z niespodziewanym rozładowaniem akumulatora. Używanie zwykłych gniazd może prowadzić do wysokich opłat za elektryczność, ponieważ nie będą stosowane stawki dla pojazdów elektrycznych. Nie należy zatem używać ich do pełnego ładowania samochodu.

• Jeżeli przewód zostanie podłączony do domowego gniazda zasilania, może przekroczyć moc rozdzielacza, co grozi wyłączeniem zasilania lub pożarem.

1. Sprawdzić wartość znamionową prądu gniazda przed podłączeniem wtyku do gniazda.

2. Podłączyć wtyk zasilania do domowego gniazda elektrycznego.



A: Wtyczka

B: Gniazdo elektryczne

1. Sprawdzić stan wyświetlacza skrzynki sterowniczej.

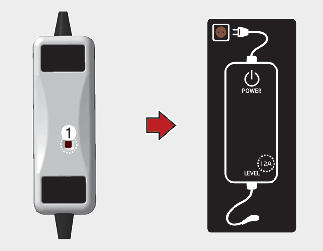

2. Dostosować prąd ładowania, wciskając przycisk (1) z tyłu skrzynki sterowniczej przez czas dłuższy niż 1 sekunda. (patrz rozdział Więcej informacji).

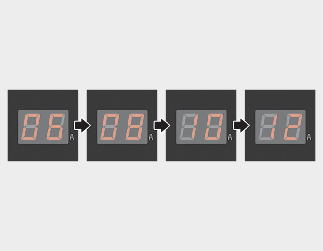

3. Po każdym wciśnięciu przycisku (1) skrzynka sterownicza wyświetla kolejno wartości 12 A, 10 A i 8 A.

4. Po zakończeniu ustawiania prądu ładowania należy rozpocząć ładowanie zgodnie z procedurą ładowania podtrzymującego.

* Przykłady ustawień prądu ładowania ICCB

(Przykłady podano jednak tylko dla odniesienia - rzeczywista sytuacja zależy od warunków otoczenia.)

1. Przed podłączeniem wtyczki do gniazda sprawdzić prąd znamionowy gniazda elektrycznego.

2. Podłączyć wtyczkę przewodu do domowego gniazda elektrycznego.



   A: Wtyczka

   B: Gniazdo elektryczne

3. Sprawdzić wyświetlacz na skrzynce sterującej.

4. Nacisnąć przycisk (1) z tyłu skrzynki sterującej przez 2 do 8 sekund, aby wyregulować poziom ładowania. (Ustawić poziom ładowania w zależności od typu przewodu ładowania zgodnie z przykładem).



5. Poziom ładowania na wyświetlaczu skrzynki sterującej zmienia się po każdym naciśnięciu przycisku (1).

6. Po ustawieniu poziomu ładowania rozpocząć ładowanie zgodnie z procedurą ładowania przenośnego.

※ Przykład ustawienia poziomu naładowania ICCB

Przykład ma jedynie charakter informacyjny i może się różnić w zależności od otaczającego środowiska.
