Kontrolka stanu ładowania dla ładowarki przenośnej (typ A)

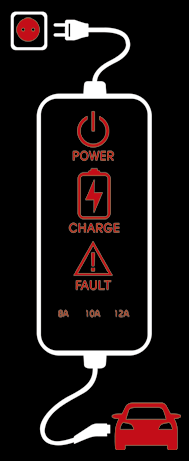

Skrzynka sterująca

Kontrolka

Szczegóły

PLUG

(Zielony)

Włączona: Zasilanie włączone

Miga: Błąd czujnika temperatury wtyczki

(Czerwony)

Włączona: Zabezpieczenie wtyczki przed wysoką temperaturą

Miga: Ostrzeżenie o wysokiej temperaturze wtyczki

POWER

Włączona: Zasilanie włączone

CHARGE

Miga: Ładowanie w trybie oszczędzania energii, zapalona jest tylko kontrolka ładowania CHARGE.

FAULT

Miga: Ładowanie zostało przerwane

CHARGE LEVEL (Poziom naładowania)

Prąd ładowania 12 A

Prąd ładowania ulega zmianie (3 poziomy) po wciśnięciu i przytrzymaniu przycisku (1) przez 1 sekundę, gdy wtyczka ładowarki podłączona jest do gniazdka elektrycznego, ale nie do pojazdu.

Prąd ładowania 10 A

Prąd ładowania 8 A

POJAZD

(Zielony)

Podłączone złącze ładowania

(Niebieski)

Ładowanie

(Czerwony)

Miga: Ładowanie jest niemożliwe

NR.

Skrzynka sterująca

Stan / diagnostyka / środki zaradcze

NR.

Skrzynka sterująca

Stan / diagnostyka / środki zaradcze

1

  • Podłączone do gniazdka zasilania (zapalona zielona kontrolka)

  • Usterka czujnika temperatury wtyczki (miga na zielono)

  • Zabezpieczenie wtyczki przed wysoką temperaturą (miga na czerwono)

  • Ostrzeżenie o wysokiej temperaturze wtyczki (zapalona czerwona kontrolka)

(Kia zaleca, aby skontaktować się z autoryzowanym dealerem/partnerem serwisowym marki Kia.)

2

  • Złącze ładowania podłączone do pojazdu (zapalona zielona kontrolka)

3

  • Podczas ładowania

    • Wskaźnik ładowania (miga na zielono)

    • Wskaźnik pojazdu (zapalona niebieska kontrolka)

4

  • Przed podłączeniem złącza ładowania do pojazdu (miga na czerwono)

    • Nieprawidłowa temperatura wewnętrzna

    • Awaria urządzenia

(Kia zaleca, aby skontaktować się z autoryzowanym dealerem/partnerem serwisowym marki Kia.)

5

  • Podłączone do pojazdu (miga na czerwono)

    • Wewnętrzny błąd urządzenia diagnostycznego

    • Upływ prądu

    • Nieprawidłowa temperatura wewnętrzna

(Kia zaleca, aby skontaktować się z autoryzowanym dealerem/partnerem serwisowym marki Kia.)

6

  • Po podłączeniu złącza ładowania do pojazdu (miga na czerwono)

    • Błąd komunikacji

(Kia zaleca, aby skontaktować się z autoryzowanym dealerem/partnerem serwisowym marki Kia.)

7

  • Usterka czujnika temperatury wtyczki (miga na zielono)

  • Zabezpieczenie wtyczki przed wysoką temperaturą (miga na czerwono)

  • Ostrzeżenie o wysokiej temperaturze wtyczki (zapalona czerwona kontrolka)

(Kia zaleca, aby skontaktować się z autoryzowanym dealerem/partnerem serwisowym marki Kia.)

8

  • Tryb oszczędzania energii

    • 3 minuty po rozpoczęciu ładowania (miga na zielono)

Kontrolka stanu ładowania za pomocą przenośnego przewodu ładowania (typ B)

Kontrolka

Szczegóły

POWER

Włączona: Zasilanie włączone

CHARGE

Włączona: Miga podczas ładowania: Ograniczenie prądu spowodowane wysoką temperaturą wtyczki lub wysoką temperaturą wewnętrzną

FAULT

Miga: Ładowanie zostało przerwane

CHARGE LEVEL (Poziom naładowania)

12

12 A

10

10 A

08

8 A

06

6 A

Prąd ładowania ulega zmianie po wciśnięciu i przytrzymaniu przycisku (1) przez mniej niż 1 sekundę, gdy wtyczka ładowarki podłączona jest do gniazda elektrycznego, ale nie do pojazdu.

Kontrolka

Szczegóły

Kod błędu

Włączona: Błąd podczas ładowania / Błąd w trakcie autodiagnostyki

Kod błędu

Element

Przyczyna

E1

Komunikacja CP

Błąd komunikacji z pojazdem

E2

Upływ

Upływ prądu

E3

Błąd ładowarki

E4

Temperatura wtyczki

Ostrzeżenie o przegrzaniu wtyczki

E5

Usterka związana z temperaturą wtyczki

E6

Błąd ładowarki

E7

Przetężenie

Ostrzeżenie o przeciążeniu w trakcie ładowania

E8

Temperatura wewnętrzna

Przegrzanie ładowarki

E9

Błąd ładowarki

F1

Stopienie się styków przekaźnika

Błąd ładowarki

F2

GM/I

Słabe uziemienie gniazda

F3

SMPS

Awaria zasilania

Błąd SMPS (usterka napięcia)

F4

Błąd SMPS (nieprawidłowe napięcie)

F5

Błąd napięcia CP

Błąd napięcia CP (-)

F6

Błąd napięcia CP (+)

F7

Błąd czujnika temperatury

Błąd czujnika temperatury wtyczki

F8

Błąd czujnika temperatury wewnętrznej PCB

Stan/Diagnostyka/Środki zaradcze (typ B)

  • Złącze ładowania podłączone do pojazdu (zapalona zielona kontrolka POWER)

  • Wtyczka podłączona do gniazdka elektrycznego (zapalona zielona kontrolka POWER)

Podczas ładowania

  • Wskaźnik ładowania (POWER zielony wskaźnik ZASILANIA/CHARGE niebieski wskaźnik ŁADOWANIA)

  • Prąd ładowania

Przed podłączeniem złącza ładowania do pojazdu (WŁĄCZONY zielony wskaźnik ZASILANIA, migający czerwony wskaźnik USTERKI)

  • Nieprawidłowa temperatura

  • Usterka skrzynki sterującej

Podłączone do pojazdu (WŁĄCZONY zielony wskaźnik ZASILANIA, migający czerwony wskaźnik USTERKI)

  • Usterka urządzenia diagnostycznego

  • Upływ prądu

  • Nieprawidłowa temperatura

Awaria prądu upływowego (WŁĄCZONY zielony wskaźnik ZASILANIA, migający czerwony wskaźnik USTERKI)

  • Po rozłączeniu i ponownym podłączeniu wtyczki zasilania, nacisnąć i po 2 lub więcej sekundach zwolnić przycisk, aby wyczyścić błąd.

Tryb oszczędzania energii

  • Wskaźnik poziomu ładowania wyłączy się, jeśli przez 1 minutę nie wystąpi żadna zmiana statusu.
