Regulacja ustawienia reflektorów

Regulacja ustawienia przednich świateł przeciwmgłowych

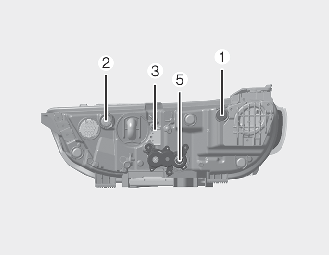

1. REGULACJA POZIOMA ŚWIATEŁ MIJANIA

2. REGULACJA POZIOMA ŚWIATEŁ DROGOWYCH

3. REGULACJA PIONOWA ŚWIATEŁ DROGOWYCH (Europa)

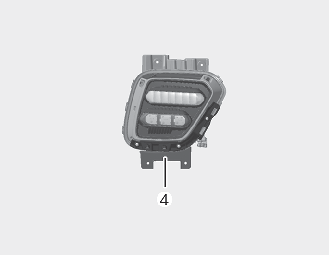

4. REGULACJA PIONOWA

5. REGULACJA PIONOWA ŚWIATEŁ MIJANIA (Europa)

   REGULACJA PIONOWA ŚWIATEŁ MIJANIA I DROGOWYCH (za wyjątkiem Europy)

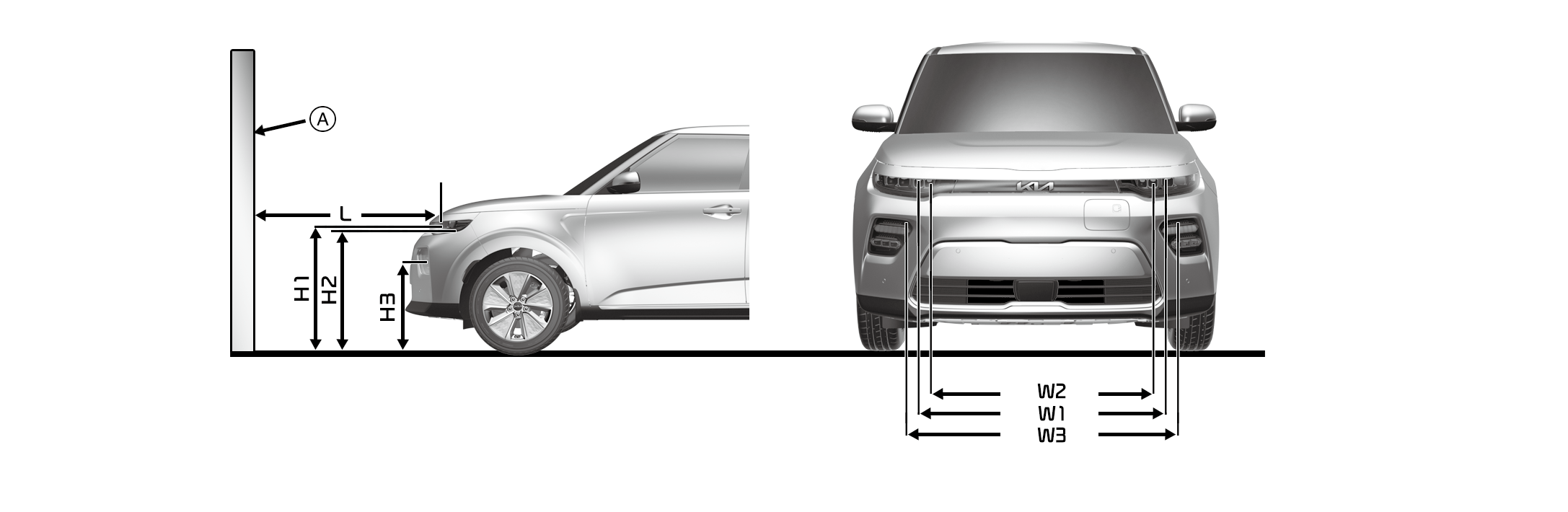

1. Napompować opony do osiągnięcia wskazanego ciśnienia i wyjąć z pojazdu wszelki zbędny ładunek – powinien w nim pozostać wyłącznie kierowca, koło zapasowe i narzędzia.

2. Pojazd należy zaparkować na płaskim podłożu.

3. Narysować na ekranie pionowe linie (przechodzące przez środki świateł głównych) i linię poziomą (przechodzącą przez środki świateł głównych).

4. Kiedy reflektory przednie i akumulator są w normalnym stanie, ustawić lampy tak, by pozycja największego świecenia znajdowała się na linii poziomej i liniach pionowych.

5. Aby skierować światła mijania w lewo lub w prawo, przekręcić śrubokręt (1) prawoskrętnie lub lewoskrętnie. Aby skierować światła mijania w górę lub w dół, przekręcić śrubokręt (2) prawoskrętnie lub lewoskrętnie.

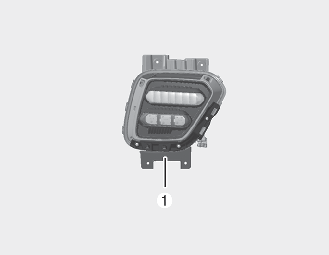

Regulacja ustawienia przednich świateł przeciwmgłowych

Regulację ustawienia przednich świateł przeciwmgłowych przeprowadza się w taki sam sposób jak regulację ustawienia reflektorów przednich.

Regulacji ustawienia przednich świateł przeciwmgielnych dokonuje się w normalnych warunkach działania lamp i akumulatora.

Aby ustawić przednie światła przeciwmgielne, przekręcić wkrętak zgodnie lub przeciwnie do kierunku ruchu wskazówek zegara.

Punkt padania wiązki

* A: Ściana

Światła mijania (pojazd z kierownicą po lewej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora

C: Linia pionowa środka żarówki prawego reflektora

D: Linia pozioma środka żarówki reflektora

E: Podłoże

F: Linia odcięcia

1. Włączyć światła mijania w pojeździe bez kierowcy.

2. Linia odcięcia światła powinna pokrywać się z linią odcięcia pokazaną na rysunku.

3. Przy ustawianiu świateł mijania regulacja pionowa powinna być wykonana po regulacji poziomej.

4. Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

Światła mijania (pojazd z kierownicą po prawej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora

C: Linia pionowa środka żarówki prawego reflektora

D: Linia pozioma środka żarówki reflektora

E: Podłoże

F: Linia odcięcia

1. Włączyć światła mijania w pojeździe bez kierowcy.

2. Linia odcięcia światła powinna pokrywać się z linią odcięcia pokazaną na rysunku.

3. Przy ustawianiu świateł mijania regulacja pionowa powinna być wykonana po regulacji poziomej.

4. Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

Przednie światło przeciwmgielne

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewej lampy przeciwmgielnej

C: Linia pionowa środka żarówki prawej lampy przeciwmgielnej

D: Linia pozioma środka żarówki lampy przeciwmgielnej

E: Podłoże

F: Linia odcięcia

G: Górna granica

1. Włączyć przednie światła przeciwmgielne bez kierowcy.

2. Linia odcięcia powinna znajdować się w dozwolonym obszarze (powierzchnia zacieniowana).
