1. Włączyć hamulec postojowy, wciskając pedał hamulca.

2. Przestawić wszystkie przełączniki do położenia wyłączenia (OFF), przestawić dźwignię zmiany biegów do położenia P (parkowanie) i wyłączyć pojazd.

   W przypadku próby ładowania, gdy dźwignia zmiany biegów nie jest ustawiona w położeniu P (parkowanie), zostanie ona automatycznie przestawiona do położenia P (parkowanie).

   Przed ładowaniem akumulatora należy jednak zawsze ustawić dźwignię zmiany biegów do położenia P ze względów bezpieczeństwa.

3. Otworzyć drzwiczki ładowania, wciskając ikonę na pokrywie ładowania. Jeśli drzwi pojazdu są zablokowane, pokrywa ładowania nie otworzy się.



   OSTRZEŻENIE

   Jeżeli otwarcie pokrywy ładowania jest niemożliwe z powodu mrozu, należy delikatnie usunąć lód znajdujący się wokół pokrywy ładowania. Nie otwierać pokrywy siłą.

   W takim przypadku pokrywa ładowania może ulec uszkodzeniu.



   UWAGA

   Pokrywa ładowania odblokuje się, gdy drzwi kierowcy zostaną odblokowane

   Aby odblokować pokrywę ładowania:

   • Nacisnąć przycisk odblokowania na inteligentnym kluczyku

   • Nacisnąć przycisk centralnego odblokowania drzwi na panelu podłokietnika na drzwiach kierowcy

   • Pociągnąć wewnętrzną klamkę drzwi kierowcy na zewnątrz

   Pokrywa ładowania zablokuje się, gdy wszystkie drzwi zostaną zablokowane

   Aby zablokować pokrywę ładowania:

   • Nacisnąć przycisk blokowania na inteligentnym kluczyku

   • Nacisnąć przycisk centralnego blokowania drzwi na panelu podłokietnika na drzwiach kierowcy

   * Wszystkie drzwi zostaną automatycznie zablokowane, gdy prędkość pojazdu przekroczy 15km/h (9.3 mph).

   Pokrywa ładowania jest również zablokowana, gdy prędkość pojazdu przekracza 15km/h (9.3 mph).

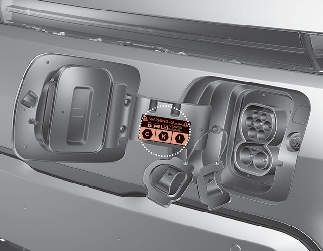

4. Otworzyć pokrywę ładowania i wcisnąć zatrzask zwalniający pokrywę gniazda ładowania sieciowego (1), aby otworzyć pokrywę gniazda ładowania sieciowego.




   PRZESTROGA

   W celu podłączenia złącza ładowania należy zwolnić zatrzask drzwi i umożliwić zwolnienie blokady złącza ładowania.

   W przeciwnym wypadku może dojść do uszkodzenia złącza ładowania i gniazda ładowania pojazdu.

5. Należy sprawdzić, czy na złączu ładowania i gnieździe ładowania nie znajduje się kurz lub obce substancje.

6. Przytrzymać uchwyt złącza ładowania i przyłączyć go do gniazda ładowania sieciowego pojazdu. Wsunąć złącze aż do momentu usłyszenia kliknięcia. Jeżeli złącze ładowania i stacja ładowania nie są poprawnie podłączone, może to spowodować pożar.

* Więcej informacji na temat ładowania i rozłączania podaje instrukcja obsługi każdej z ładowarek sieciowych.

* Kształt złącza ładowania może być różny, w zależności od producenta.

* Złącze ładowania, tryb blokady złącza ładowania sieciowego

Kiedy złącze ładowania i gniazdo ładowania są połączone, można wybrać tryb, wciskając przycisk. Złącze ładowania zostanie zablokowane w innym czasie, w zależności od wybranego trybu.

Tryb Zawsze: złącze ładowania blokuje się automatycznie, jeżeli jest poprawnie podłączone.

Tryb Podczas ładowania: złącze ładowania blokuje się po rozpoczęciu ładowania, jeżeli jest poprawnie podłączone.

Więcej informacji podano w rozdziale Złącze ładowania, tryb blokady złącza ładowania sieciowego.

1. Aby rozpocząć ładowanie należy podłączyć wtyk ładowania do gniazda elektrycznego (220V) stacji ładowania sieciowego.

   Ładowarka sieciowa

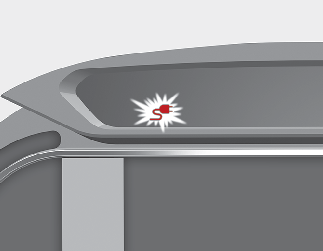

2. Sprawdzić, czy kontrolka ładowania akumulatora wysokiego napięcia w zestawie wskaźników jest włączona. Kiedy kontrolka ładowania jest wyłączona, akumulator nie jest ładowany.

   Jeśli złącze ładowania i wtyk ładowania nie są prawidłowo podłączone, należy je odłączyć i ponownie podłączyć, aby rozpocząć ładowanie.




   PRZESTROGA

   • Ładowanie można rozpocząć, gdy zapłon został wyłączony przyciskiem START/STOP, a dźwignia zmiany biegów jest w położeniu P (parkowanie). Po rozpoczęciu ładowania można korzystać z elementów elektrycznych takich, jak radio, włączając tryb ACC (akcesoria) lub zapłon przyciskiem START/STOP.

   • Przestawienie dźwigni zmiany biegów z położenia P (parkowanie) do R (bieg wsteczny), N (bieg jałowy), D (jazda) spowoduje przerwanie ładowania. Aby wznowić ładowanie, należy ustawić dźwignię zmiany biegów do położenia P (parkowanie) i wyłączyć zapłon przyciskiem START/STOP. Odłączyć i ponownie przyłączyć przewód ładowania by rozpocząć ładowanie od nowa.

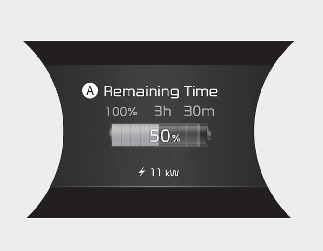

3. Po rozpoczęciu ładowania na tablicy wskaźników przez około 1 minutę wyświetlany jest szacowany czas ładowania.

   Po otwarciu drzwi od strony kierowcy podczas ładowania szacowany czas ładowania jest wyświetlany na zestawie wskaźników przez około 1 minutę.

   Po ustawieniu zaplanowanego ładowania szacowany czas ładowania wyświetlany jest jako „--”.



A:Pozostały czas
